Корпус сервочасов Отвинта

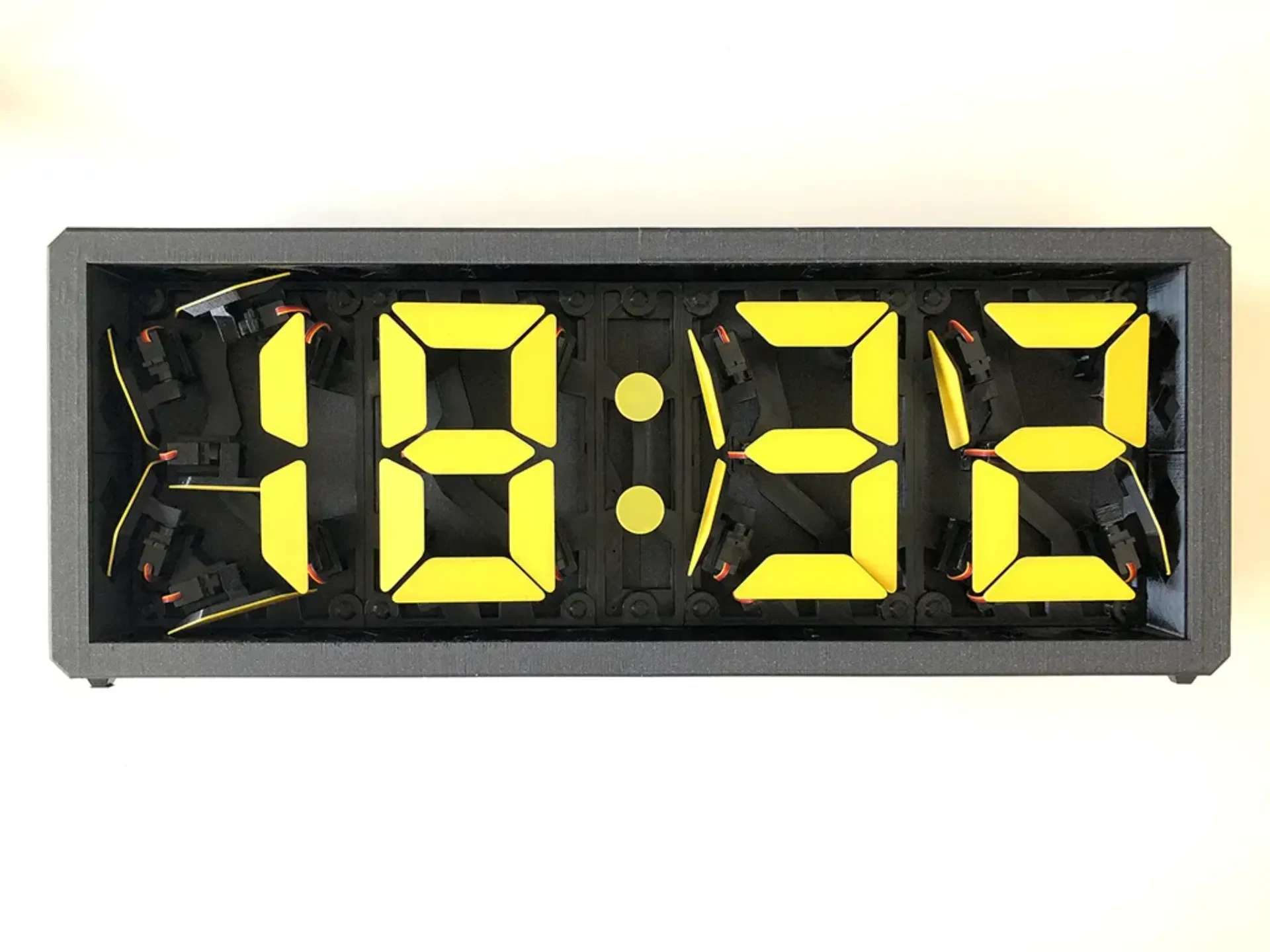

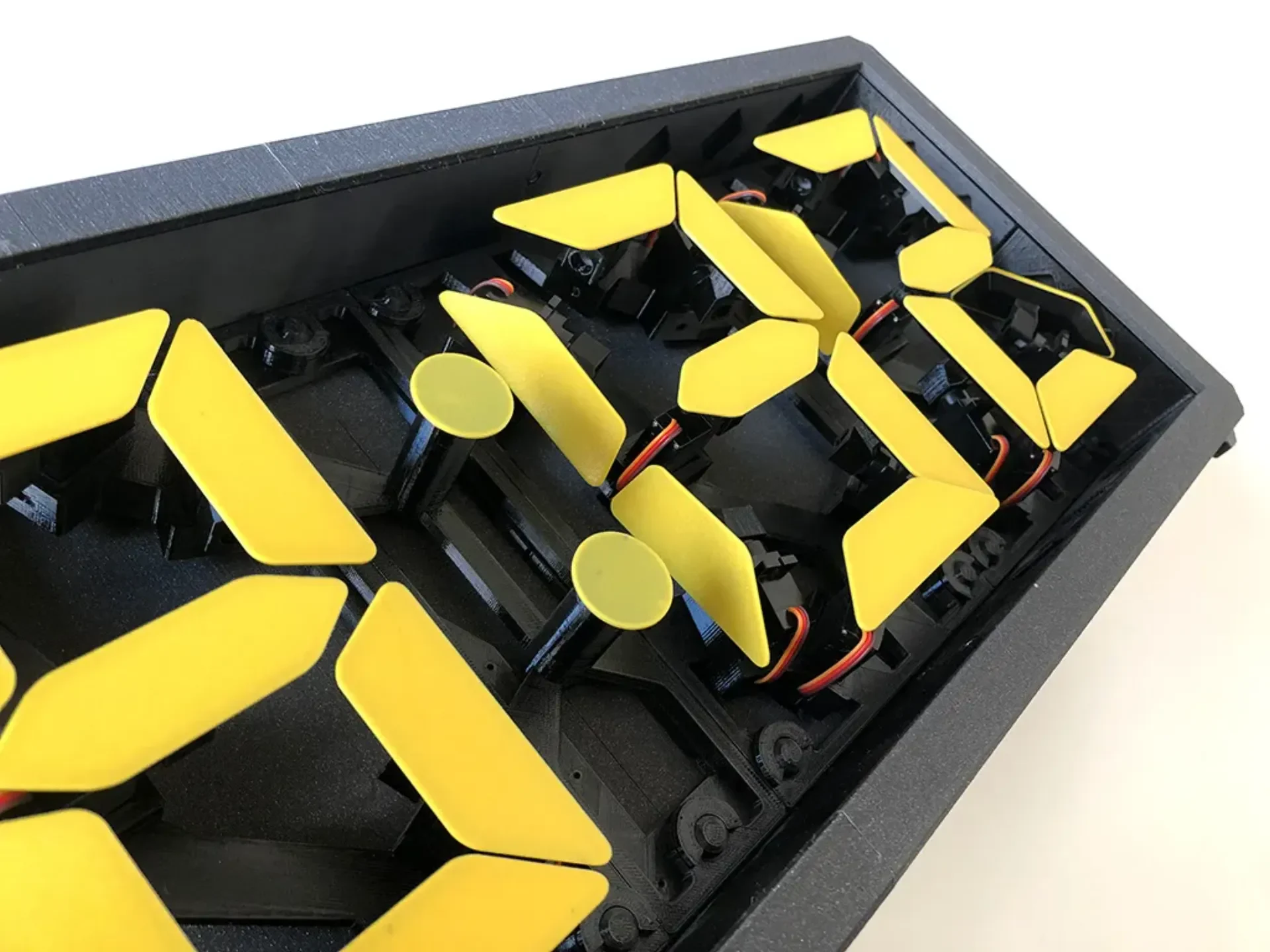

Это корпус цифровых часов с сервоприводом Отвинта.

После преобразования оригинала для использования Arduino мне нужен был футляр, в который можно было бы положить часы, чтобы вместить все необходимое. Ссылки и описание смотрите в моем ремиксе частей здесь.

Для этого дела вам понадобится большой принтер. Я использовал CR-10S, модифицированный E3D Titan Aero, Volcano и соплом 0,8 мм. Итак, вам, вероятно, понадобится принтер размером 300x300x400. В корпусе используются существующие отверстия для винтов в рамке часов, что помогает скрепить две половинки вместе. Для этого вам понадобятся винты с потайной головкой M3x18 или M3x20.

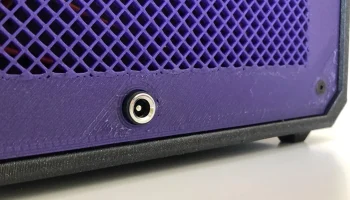

Все отверстия рассчитаны на использование латунных вставок, изготовленных методом термопрессования, с винтами M3. Задняя часть имеет выступы, на которых можно установить стойки для установки Arduino Mega 2560 и часов реального времени. Также имеется блок, который можно приклеить к корпусу за разъемом постоянного тока, чтобы предотвратить деформацию крышки.

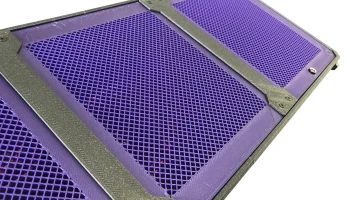

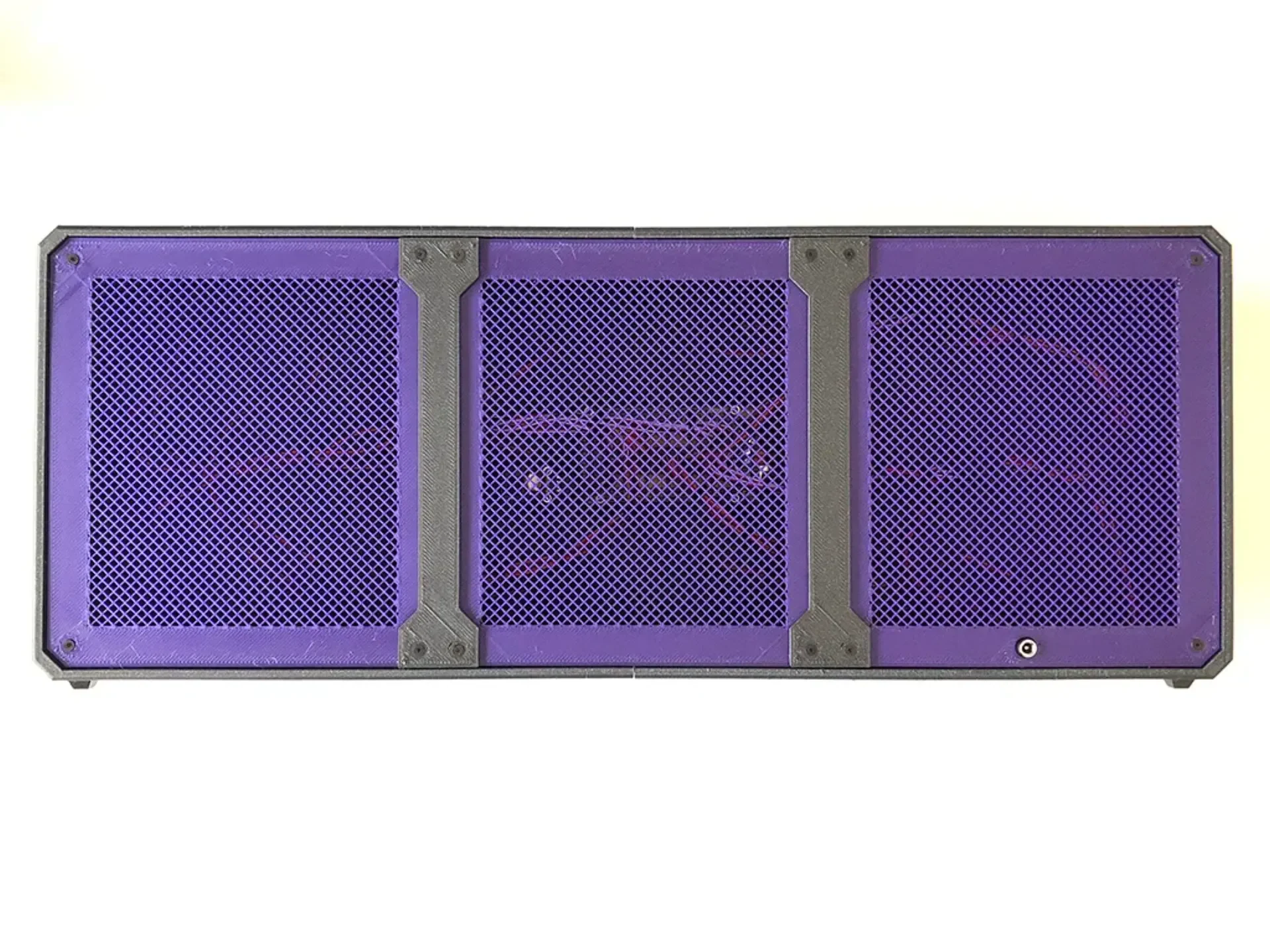

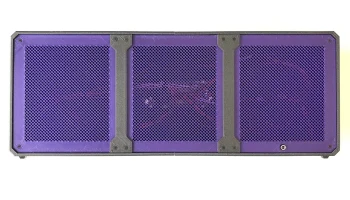

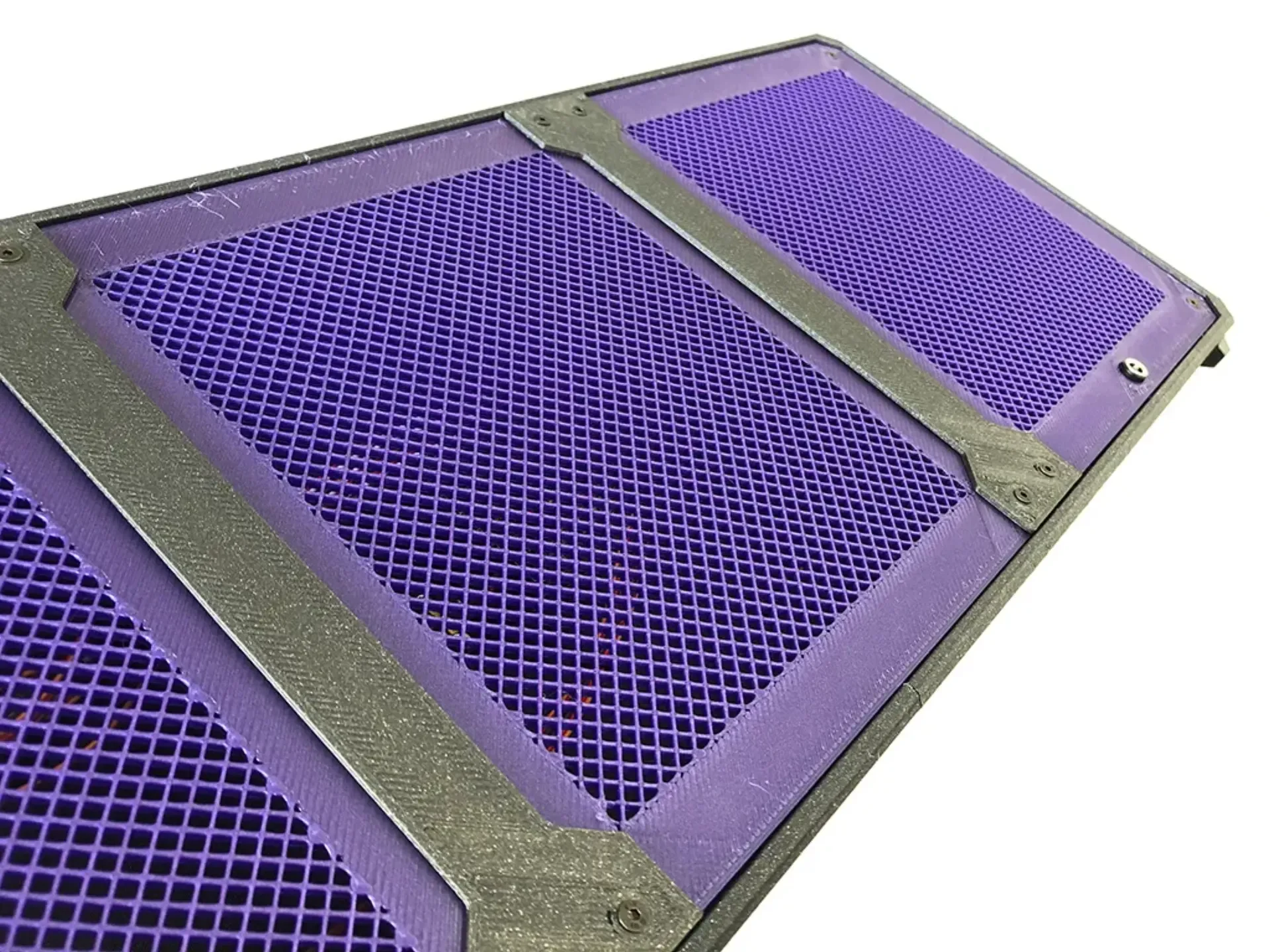

Обратите внимание, что обложки дел представляют собой файлы STL, состоящие из двух частей, цель которых состоит в том, чтобы применить определенные настройки среза к разделу в середине. В моем случае я отключил верхний и нижний слои, чтобы обнажить заполнение и создать решетку без необходимости использования ее в модели. Вы можете отрегулировать плотность заполнения, чтобы контролировать качество гриля.

Часы «Отвинта» — отличная сборка, доставляющая массу удовольствия. Я очень рекомендую ее как интересную сборку. Пожалуйста, поддержите оригинального автора, чтобы он мог продолжать выпускать такие замечательные проекты.
