Детские обучающие часы

Мои старшие семилетние дети любят 3D-печать и технологии, он уже становится настоящим творцом. И мне хотелось поддержать это, создав вместе с ним настоящие часы с внутренним часовым механизмом. Ему нравилось делать это вместе!

Дизайн

На дизайн меня вдохновили обучающие часы (см. ссылку). Этот дизайн действительно понятен детям, которые учатся читать часы, однако я бы создал дизайн с настоящим внутренним часовым механизмом.

Для часового механизма я купил QLOUNI Ultra Silent Quartz на Amazon. Они бесшумны, поэтому я могу легко поставить часы в детской комнате, не сталкиваясь с этим тикающим звуком. В комплект поставки входят ручки для часов, минут и секунд, однако они слишком большие и не соответствуют тому цвету, который мне нужен, поэтому я разработал новые ручки, только для часов и минут. Я пробовал использовать секундную ручку, но ее правильная печать — это ад. Поэтому я добавил ограничение на секунды, чтобы конечный результат по-прежнему выглядел чистым. В качестве колпачка я решил напечатать его черным цветом, того же цвета, что и корпус часов. Ручки часов и минут я напечатал красным и желтым цветом, чтобы они соответствовали цветам часов и минут на часах.
Раскраска выполнена, потому что часы находятся на расстоянии нескольких миллиметров от верхней части корпуса, а секунды — вдвое больше миллиметров на верхней части корпуса, что позволяет легко раскрашивать их с помощью изменения цвета слоев!

Часовой механизм идеально вписывается в заднюю часть корпуса часов, где также имеется вставка для крепления часов к стене с помощью гвоздя/крючка.

Распечатать инструкции

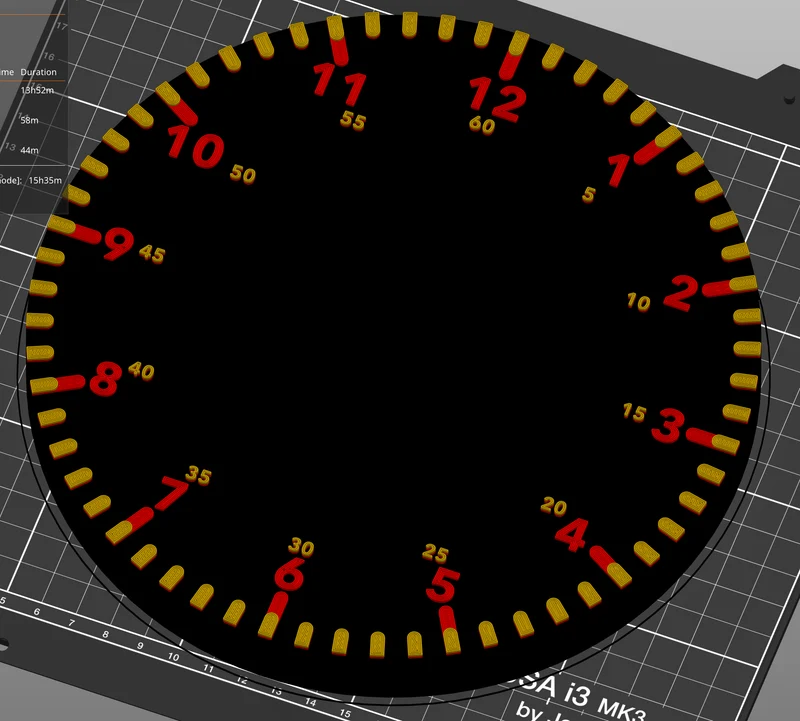

Я распечатал корпус в 3 цветах: один цвет для тела, один для часов и минут. Если вам интересно, почему красный, желтый и черный, то это не потому, что часы, которые меня вдохновили, использовали тот же цвет, а потому, что мы из Бельгии и поддерживаем EUFA Euro 2020 :-)
Вместо трех цветов вы также можете использовать два цвета: один для тела, другой для минут и часов.

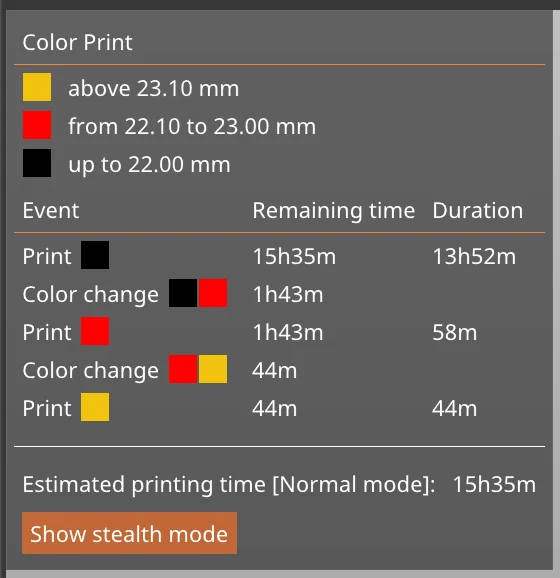

Включенный файл 3MF предопределен для трех цветов, поэтому два изменения цвета происходят на слоях 22.10 и 23.10.

Я рекомендую напечатать корпус из PLA с довольно простыми настройками толщиной 0,10 мм, единственное изменение, которое я сделал, заключалось в том, чтобы поставить заполнение на 10%, и для этого нужны опоры для вставки часового механизма.

Ручки и колпачок секундной стрелки я напечатал с высотой слоя 0,5 мм и зап��лнением 0% (на самом деле это не имеет значения, поскольку оно слишком маленькое).

Собираем часы вместе

Сначала вам нужно вставить часовой механизм в заднюю часть корпуса, ориентация не имеет особого значения, однако я рекомендую ставить батарейку в нижнюю часть часового механизма.

Часовой механизм поставляется с прокладкой и гайкой, затем нужно надеть прокладку, а затем гайку на переднюю часть корпуса, затянуть гайку, но осторожно, она все еще пластиковая, следите, чтобы не затягивать ее слишком сильно, иначе вы сломаете ее.

Затем вы можете защелкнуть сначала ручку часа (самую короткую с самым большим отверстием), затем ручку минут и, наконец, крышку секунд. Самый простой способ сборки — убедиться, что ручки часов и минут установлены на полночь.

Теперь установите правильное время с помощью красной ручки на задней стороне часового механизма.

Наконец, вы можете вставить батарейку АА и увидеть свои часы в действии. Наслаждайтесь!
