Xiaomi Mijia Clock\Temp Rechargeable Mod
Предупреждение: в этом проекте используются литий-ионные аккумуляторные батареи, которые являются одним из самых опасных типов доступных аккумуляторов. Их легко физически повредить чем-нибудь острым или заостренным. Если мешок проткнут, он, скорее всего, загорится. Посл�� многих лет использования они также могут расшириться из-за скопления газа — это нормально (следует заменить), но если он начнет прижиматься к чему-то острому, он может загореться.
Также; Я не могу гарантировать, что эти вещи будут работать при таком напряжении в течение длительного времени. Я тестировал их напряжением до 5 В в течение нескольких дней, и это кажется нормальным, но я не уверен, что все компоненты могут постоянно выдерживать более высокое напряжение. Все должно быть в порядке, поскольку компоненты имеют тенденцию мгновенно взрываться, если напряжение слишком высокое. Тем не менее, делайте это на свой страх и риск.
Мои устройства работают уже более 2 месяцев, поэтому более высокое напряжение кажется нормальным.
Часы и монитор температуры по-прежнему работают на одном заряде более 450 дней.
Датчик температуры умер через 647 дней на одной зарядке.
---------------------------------------------------------------------------------------------------------

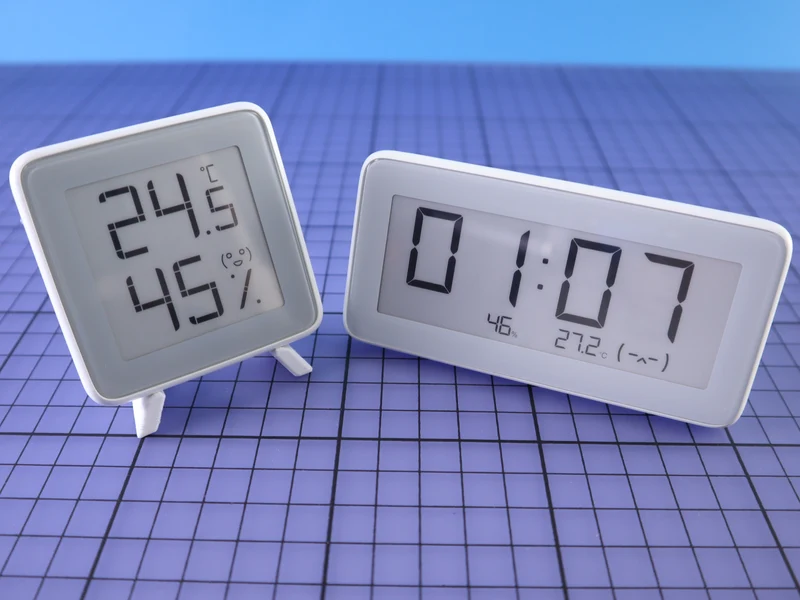

Серия продуктов Xiaomi Mijia E-INK выглядит довольно красиво, но, похоже, они используют батарейки типа «таблетка» довольно быстро по сравнению с обычными типами ЖК-дисплеев (особенно часами). Этот мод устраняет необходимость покупать эти батареи.

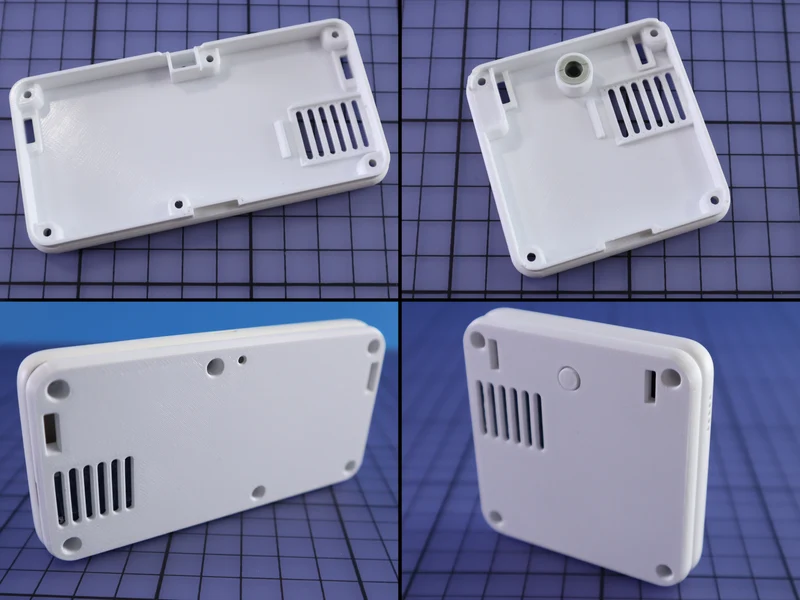

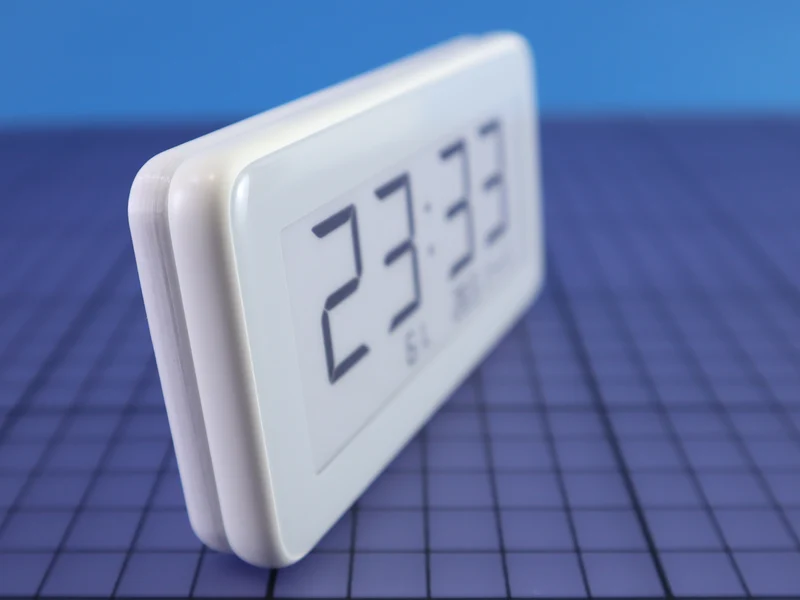

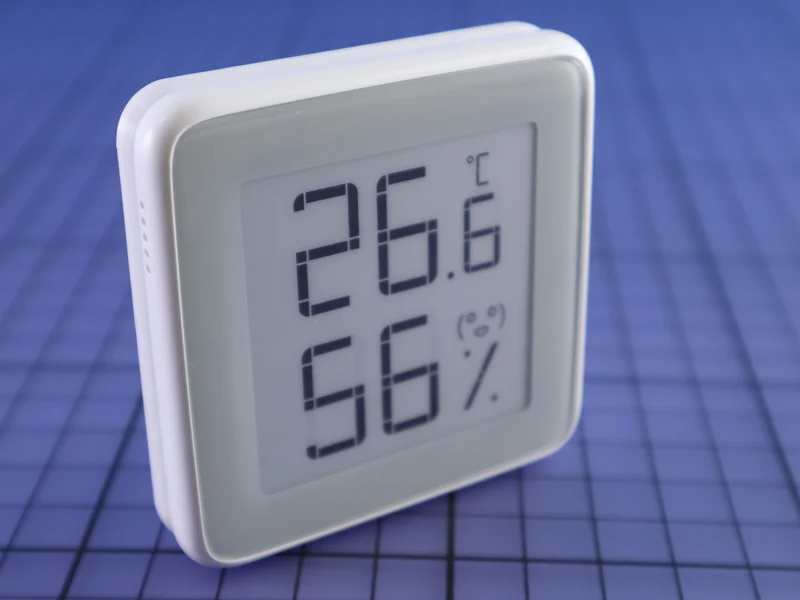

Мод представляет собой просто удлиненную заднюю крышку, которая позволяет разместить внутри больше м��ста для аккумуляторов большего размера и платы зарядного устройства USB. Типичная батарейка-таблетка 3 В 2032 имеет емкость около 200 мАч. Если заменить его на литиевый 4,2 В, 500 мАч, емкость термогигрометра увеличится примерно в 3,5 раза. Также может работать вечно, используя только USB и без батареи.
Печатает твердо. Никаких опор.
Эти задние крышки заменяют оригинальные, но в них используются те же винты.
ПЛА должно быть в порядке.

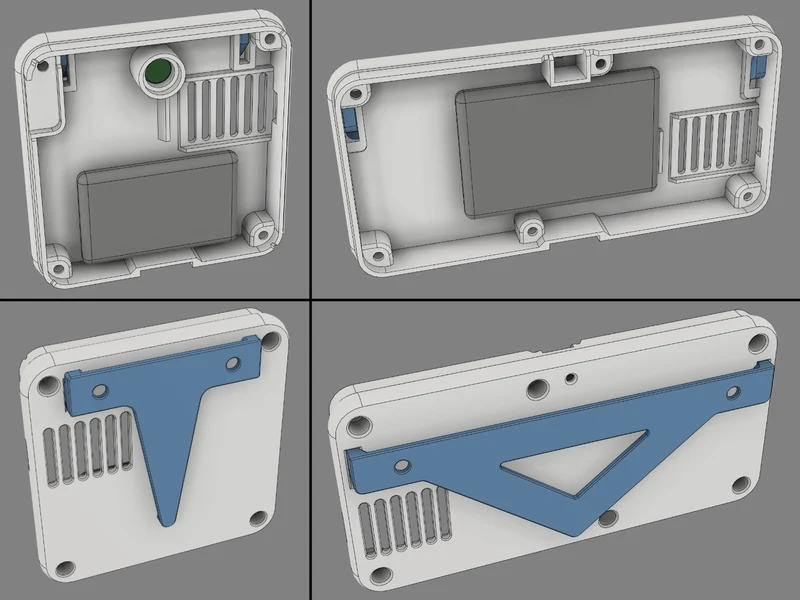

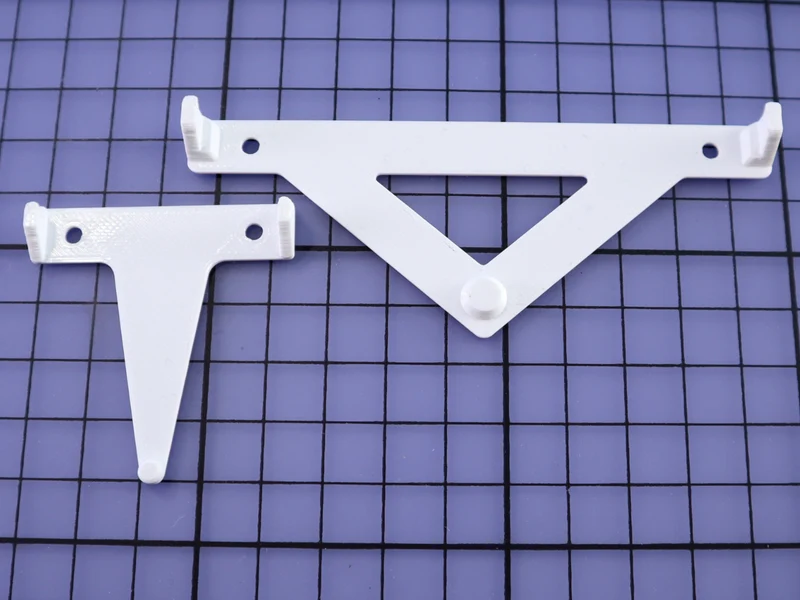

Устройства могут стоять отдельно, но для обоих также имеется настенное крепление, которое можно привинтить или прикрепить двусторонней лентой шириной 10 мм. Также имеется обратное крепление для гигрометра, предназначенное для установки его на внутреннюю часть стекла (также подходит для стандартной модели).
Гигрометр имеет удлинитель для кнопки переключения между C\F. Однако вам понадобится оригинальная резиновая вставка.
Предупреждение о низком заряде батареи может не сработать, поскольку оно показывает напряжение 2,5 В, то есть то же напряжение, при котором микросхема(ы) защиты отключает батарею.
Для гигрометра основной чип и датчик SHT30 могут потреблять до 5,5 В. Больше сомнений насчет чипов часов.
Плата зарядного устройства во время зарядки выделяет некоторое количество тепла, что на некоторое время повлияет на показания температуры.

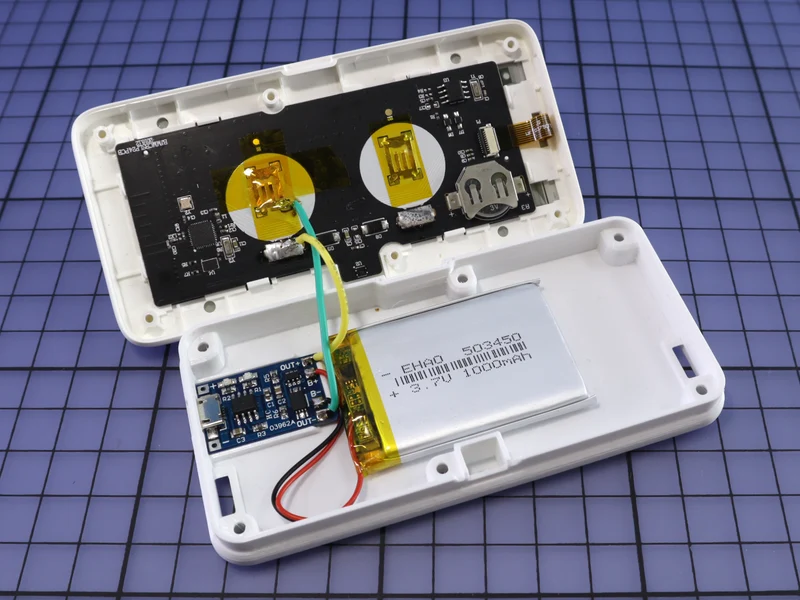

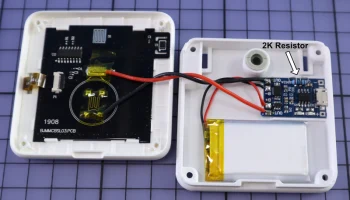

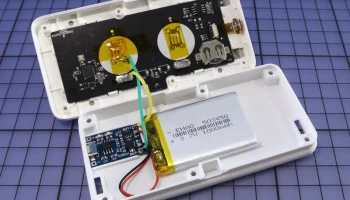

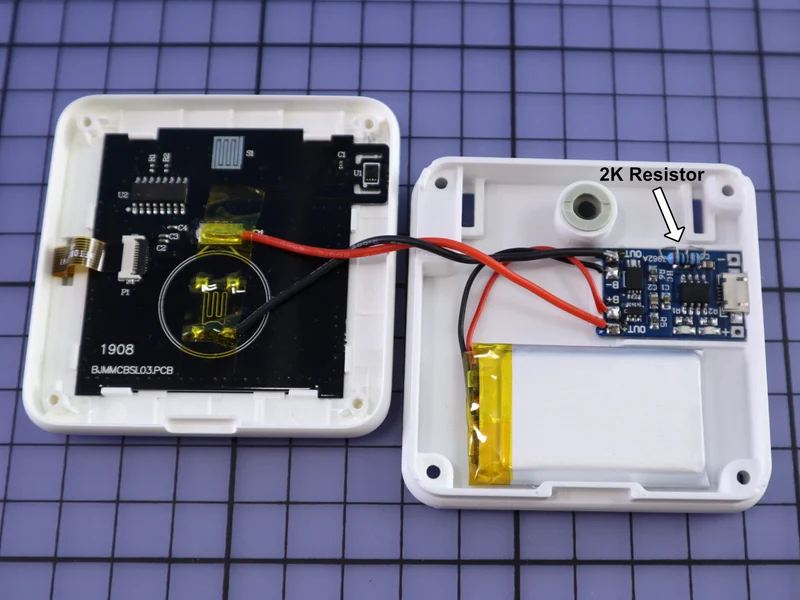

Ток зарядки плат TP4056 по умолчанию равен 1 А. Для батарей меньшего размера это может быть немного выше, поэтому рекомендуется заменить резистор, который определяет ток. Я заменил аккумулятор емкостью 500 мАч на 2K, что снижает ток примерно до 500 мА. Вы можете увидеть, где это находится на картинке.
Плюсовой разъем внутри блоков очень острый. Его следует снять, чтобы он не повредил новую батарею. Все острые предметы следует закрыть или убрать. Также проверьте наличие заостренных капель припоя.
Батарея должна быть закреплена скотчем, чтобы она не подпрыгивала внутри, в идеале — внизу для лучшего баланса.
Батарейки в часах расположены параллельно, поэтому не имеет значения, какой разъем вы используете.
В часах имеется небольшая аккумуляторная батарейка для сохранения настроек. Он не подключен к другим клеммам аккумулятора, поэтому его нельзя заряжать.
TP4056 приклеен на место. Во время зарядки они могут достигать 50°C, так что, возможно, это не горячий клей.
---------------------------------------------------------------------------------------------------------
Необходимые детали:
Провода
Оригинальные винты
TP4056 USB-зарядное устройство
Это зарядные устройства USB, которые работают практически со всеми распространенными одноэлементными литиевыми батареями. Доступен с микро-USB или USB-C (хотя не уверен, подойдет ли USB-C).
