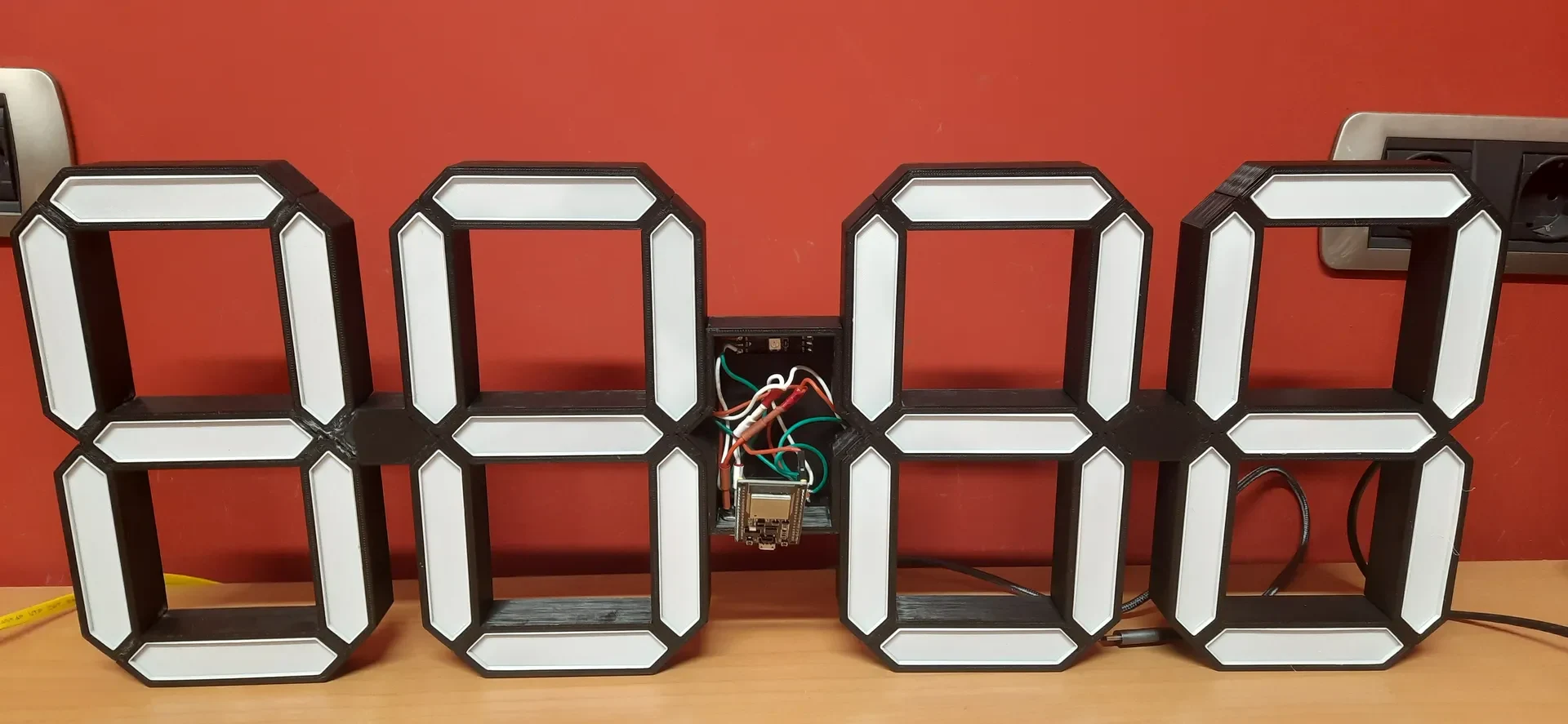

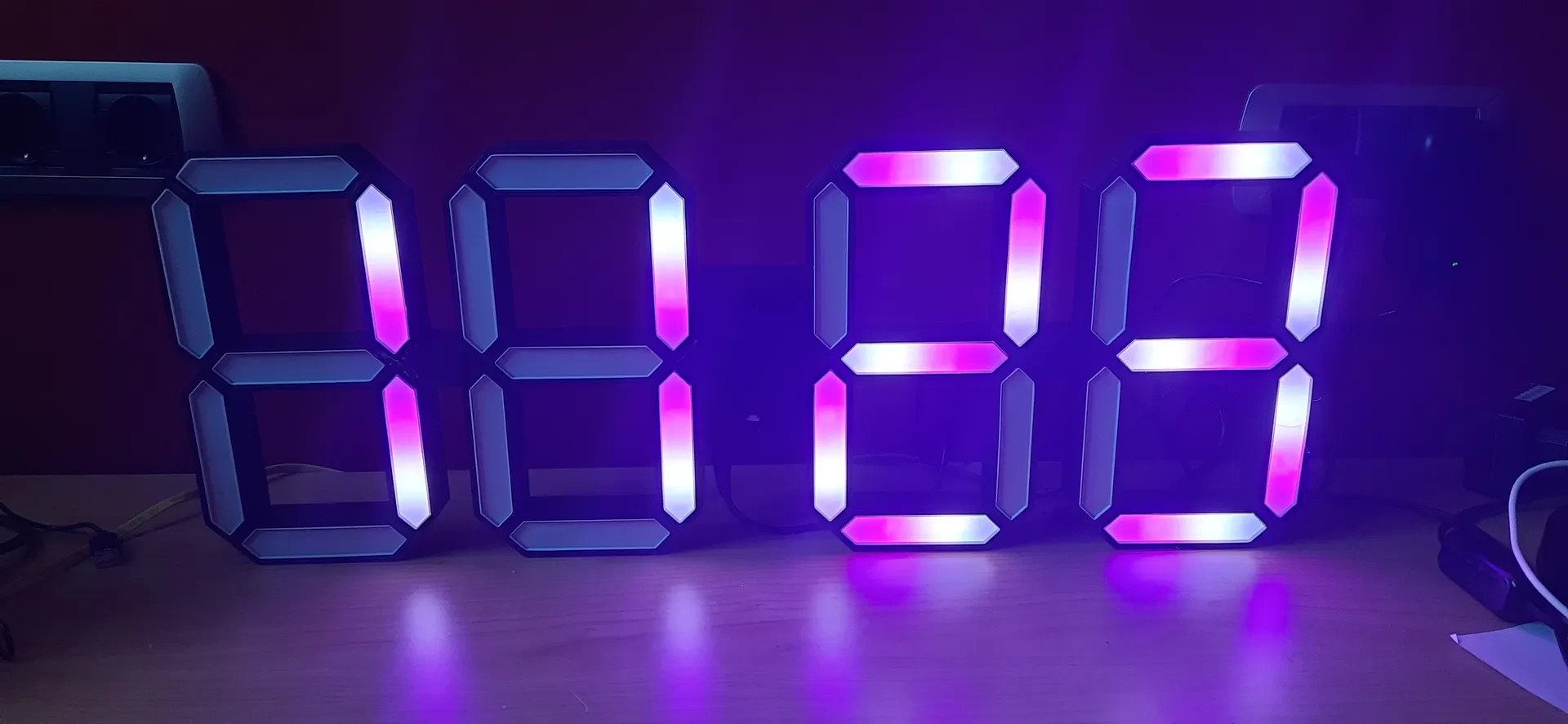

7-сегментный тактовый сигнал
Настройки печати
Печать оптимизирована для следующих параметров:
0,32 Высота первого слоя
0,24 Высота слоя
0,44 Ширина слоя
Примечания:
Каждый элемент стыкуется с помощью соединений «ласточкин хвост», поэтому необходимо точно проверять допуски. Детали имеют зазор 0,1 мм.

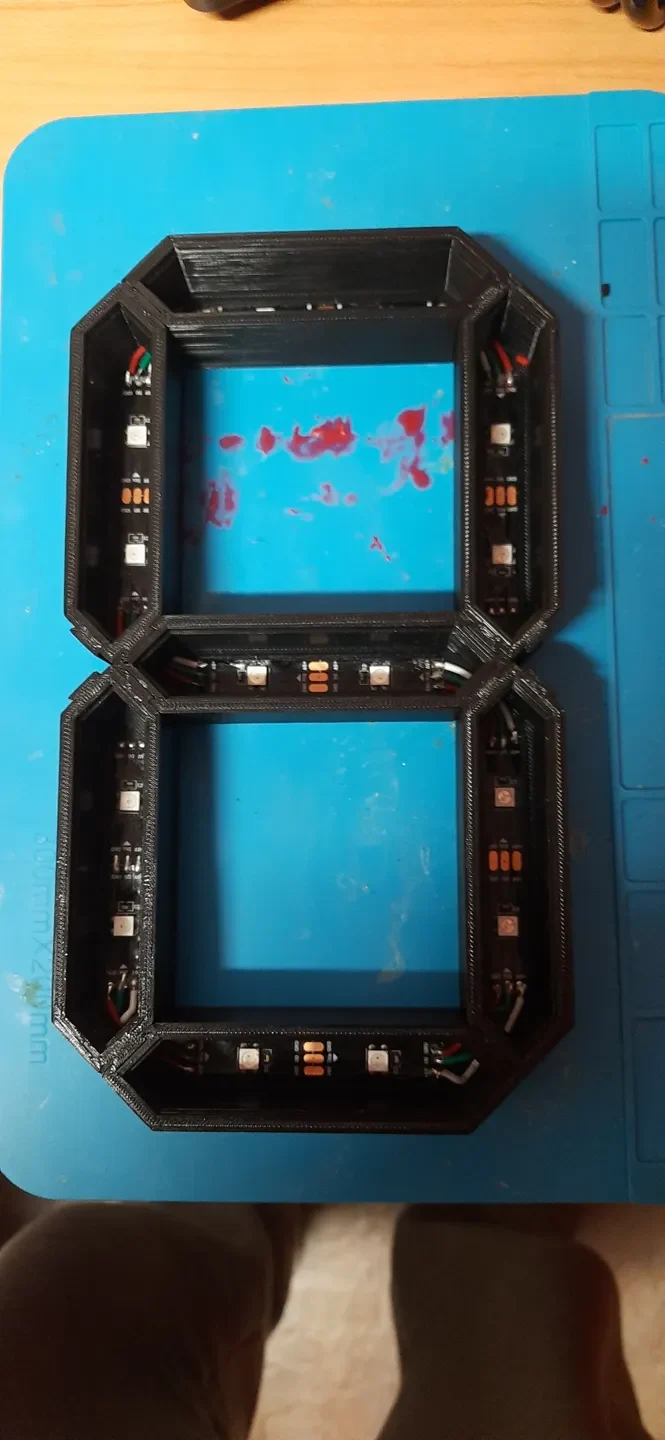

Каждый сегмент содержит небольшую направляющую для светодиодных лент. Эта направляющая служит для центрирования и предотвращает прилипание полос. Однако его можно снять, чтобы приклеить их.

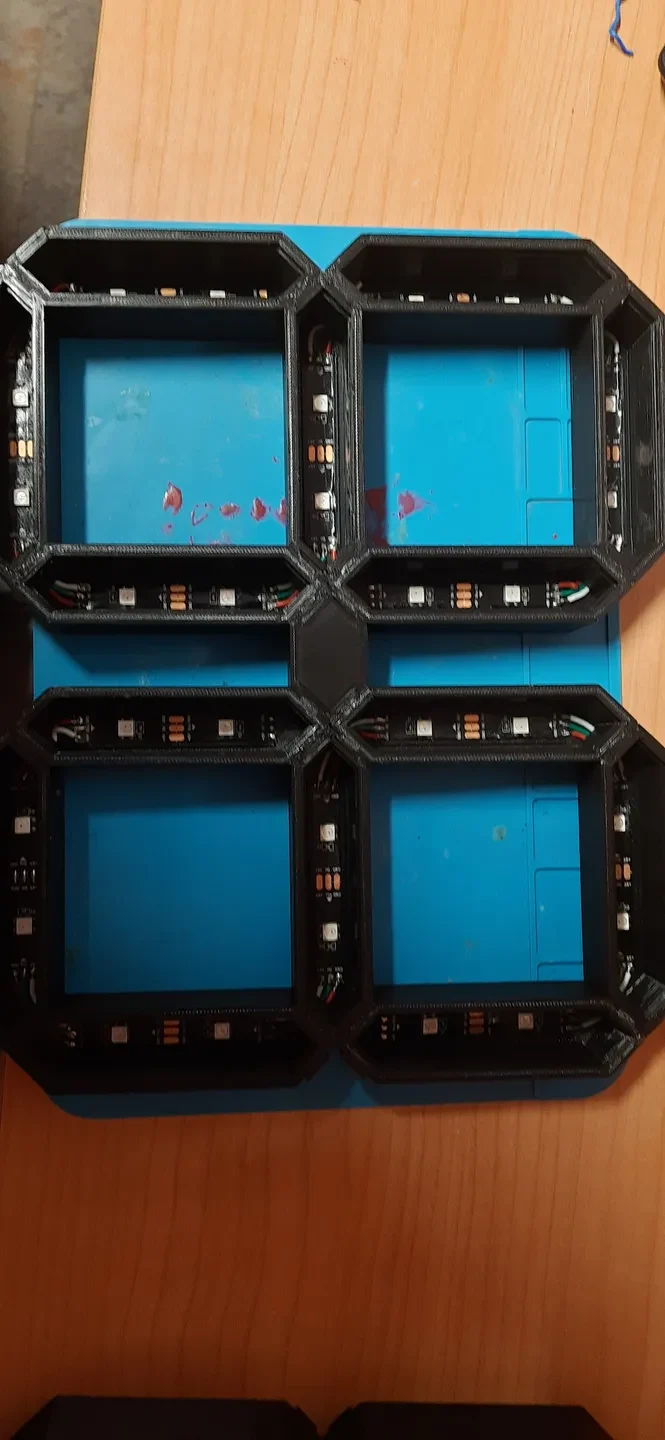

Самая сложная часть конструкции — пайка светодиодных лент. Это не очень сложно, но может стать небольшой проблемой, если вам не хватает опыта, п��тому что не так много места для работы.
Модель можно масштабировать с помощью проекта Fusion360 для получения сегментов меньшего или большего размера (не тестировалось).
Материалы
1 х ЭСП32
WS2810B 30 светодиодов на метр (каждая цифра содержит 2 светодиода плюс две точки)
1 х разъем постоянного тока 5 мм x 2,1 мм
Провода для подключения каждой светодиодной ленты (20AWG)
ЧАСТИ (одна цифра)
2 сегмента Top_Bot
1 х центральный сегмент
Для цифр на концах:
2 х конца вертикального сегмента
1 x верхний левый правый сегмент бота
1 x верхний правый нижний левый сегмент соединения
Для цифр в середине:
2 x верхний левый бот правый сегмент
2 x верхний правый нижний левый соединительный сегмент
Для каждой пары двух цифр:
1 х присоединиться к сегменту
Для случая, содержащего ESP32:
1 х Dot CoverESP32
2 х крышка коробки
1 х ESP32Box

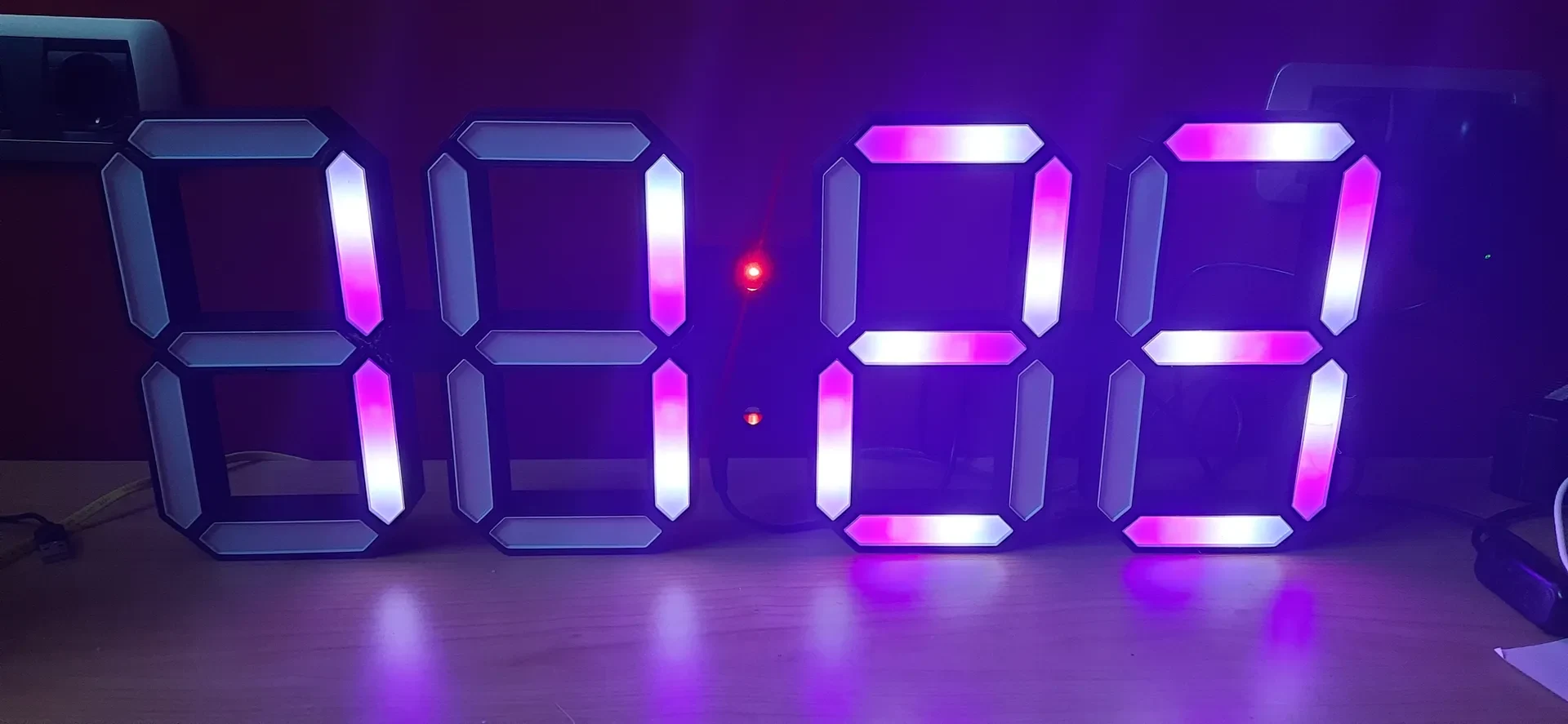

ESP32 и проводка светодиодов
Светодиодная лента, отображающая минуты, управляется PIN 16.
Светодиодная лента, идущая на часы, управляется PIN 17.
Светодиодная полоса, идущая к секундным точкам, управляется PIN 18.
ESP32 5 В подключается к разъему постоянного тока со всей положительной светодиодной лентой*.
ESP32 GND подключается к разъему постоянного тока со всей от��ицательной светодиодной лентой*.
Схема подключения светодиодных лент следующая (Схему можно доработать, но это потребует внесения изменений в прошивку)
* Я рекомендую это для этих соединений.
Код
Необходимый код можно найти в моем репозитории на Github.

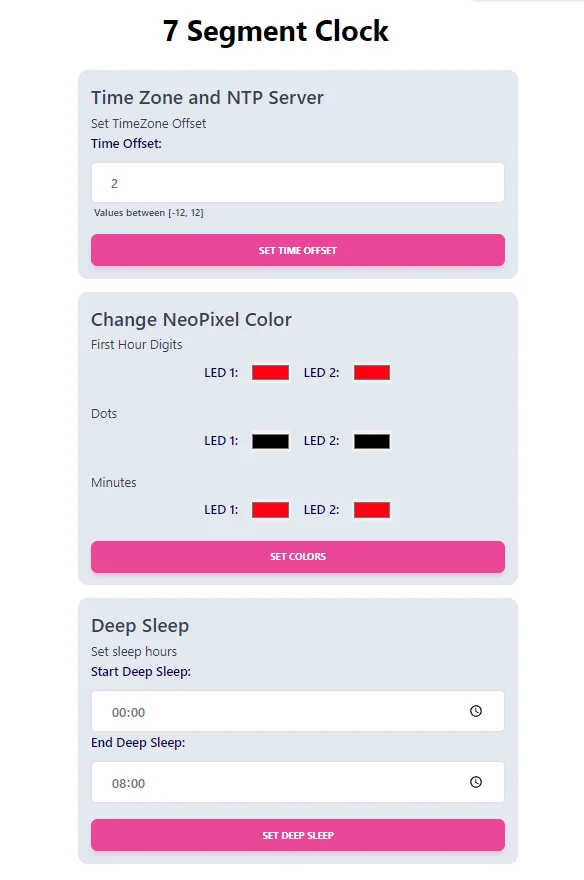

Веб-конфигурация **
Установить ч��совой пояс
Светодиодный цвет по сегментам (часы, минуты и секунды)
Выключение через определенное время
** Работа над улучшением
