Чехол для часов NixieDIY IN-12
*ОБНОВЛЕНИЕ 21.07.23: Добавлен базовый файл для наклонного дисплея

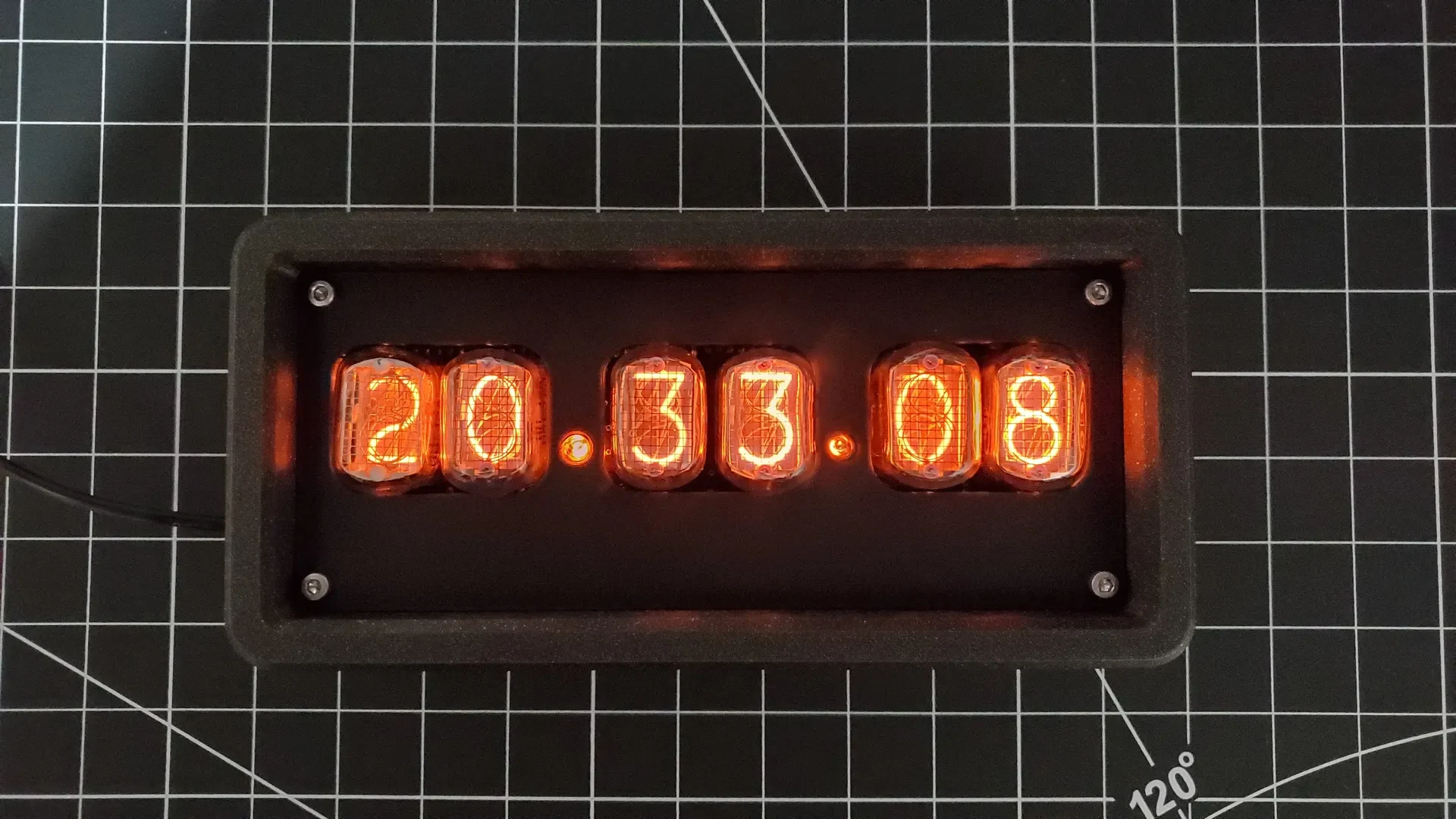

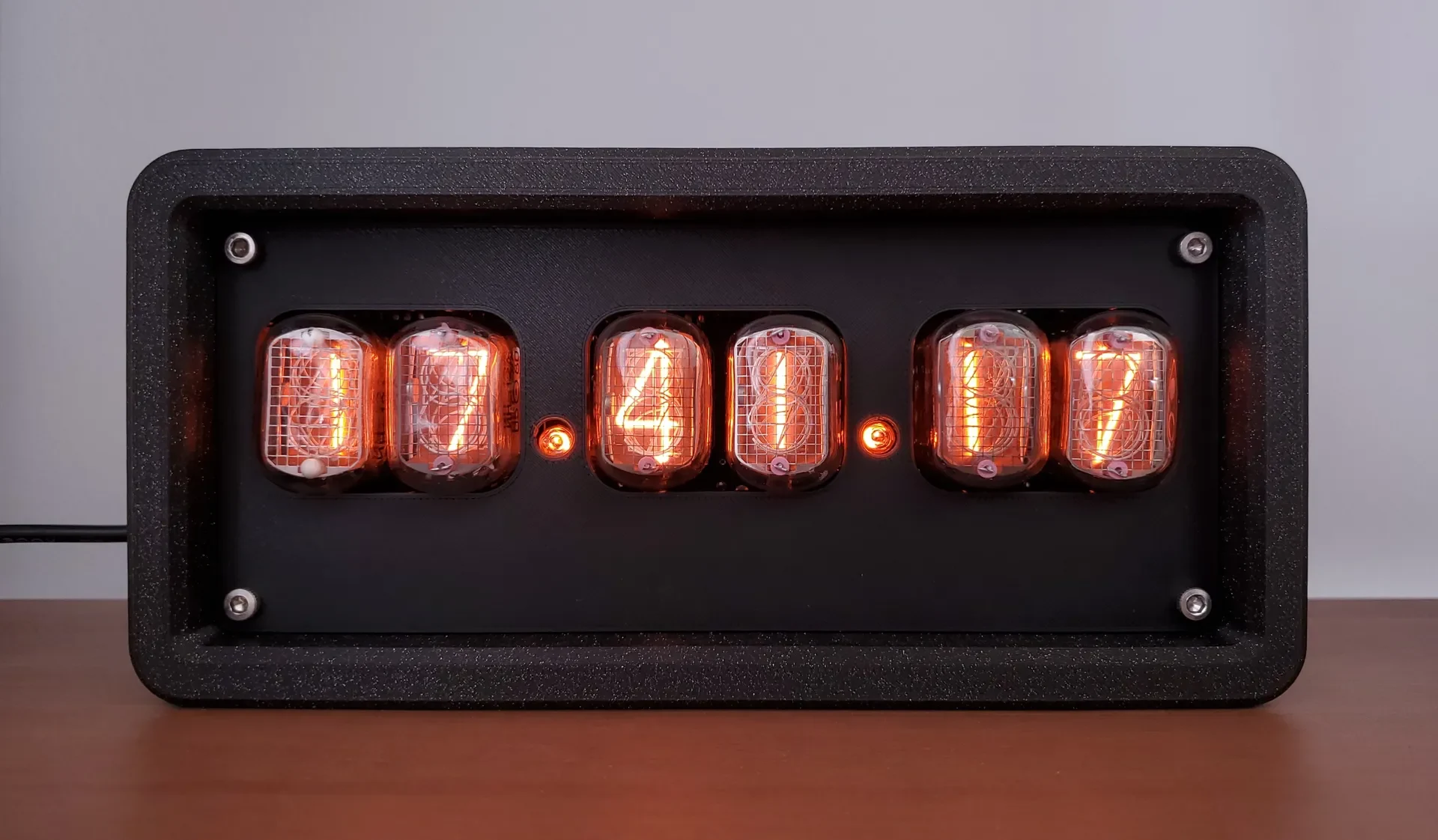

Мне очень понравилось работать над этим проектом, и я, к своему удовольствию, часами терялся в нем. Я построил эти часы IN-12 Nixie, но у них было только две напечатанные ножки для удержания печатной платы, оставляя высоковольтную электронику открытой для случайного прикосновения. Я создал это руководство, чтобы показать вам, как я собрал эти часы в разработанном мной корпусе.
Комплект, который я купил, от NixieDIY. Вы можете приобрести собранную версию или комплект для пайки.
Комплект: https://www.nixiediy.com/product/in-12-nixie-tube-clock-kit/
В сборе: https://www.nixiediy.com/product/in-12-nixie-tube-lock-assembled/
Часы в собранном виде поставляются с установленными трубками. В противном случае, если вы просто покупаете комплект, вам придется покупать трубки отдельно. Лучшее место для поиска, вероятно, eBay. Если вы можете их найти, попробуйте купить лампы New Old Stock (NOS), поскольку они «совершенно новые» и не были извлечены из бывшего в употреблении оборудования.
Если вы собираете комплект IN-12, инструкции по сборке можно найти здесь: https://www.nixiediy.com/downloads/
Как только вы закончите работу с часами и убедитесь, что они работают, вы можете вставить их в футляр. Для этого вам понадобится дополнительное оборудование:
4 стойки M3 «папа-мама» 20x6 мм
4 стойки M3 «мама-мама» 10x6 мм
4 винта M3x10
4 винта M3x5
Из файлов для печати вам понадобится:
1x циферблат
1 корпус часов
1x задняя панель
3x кнопка

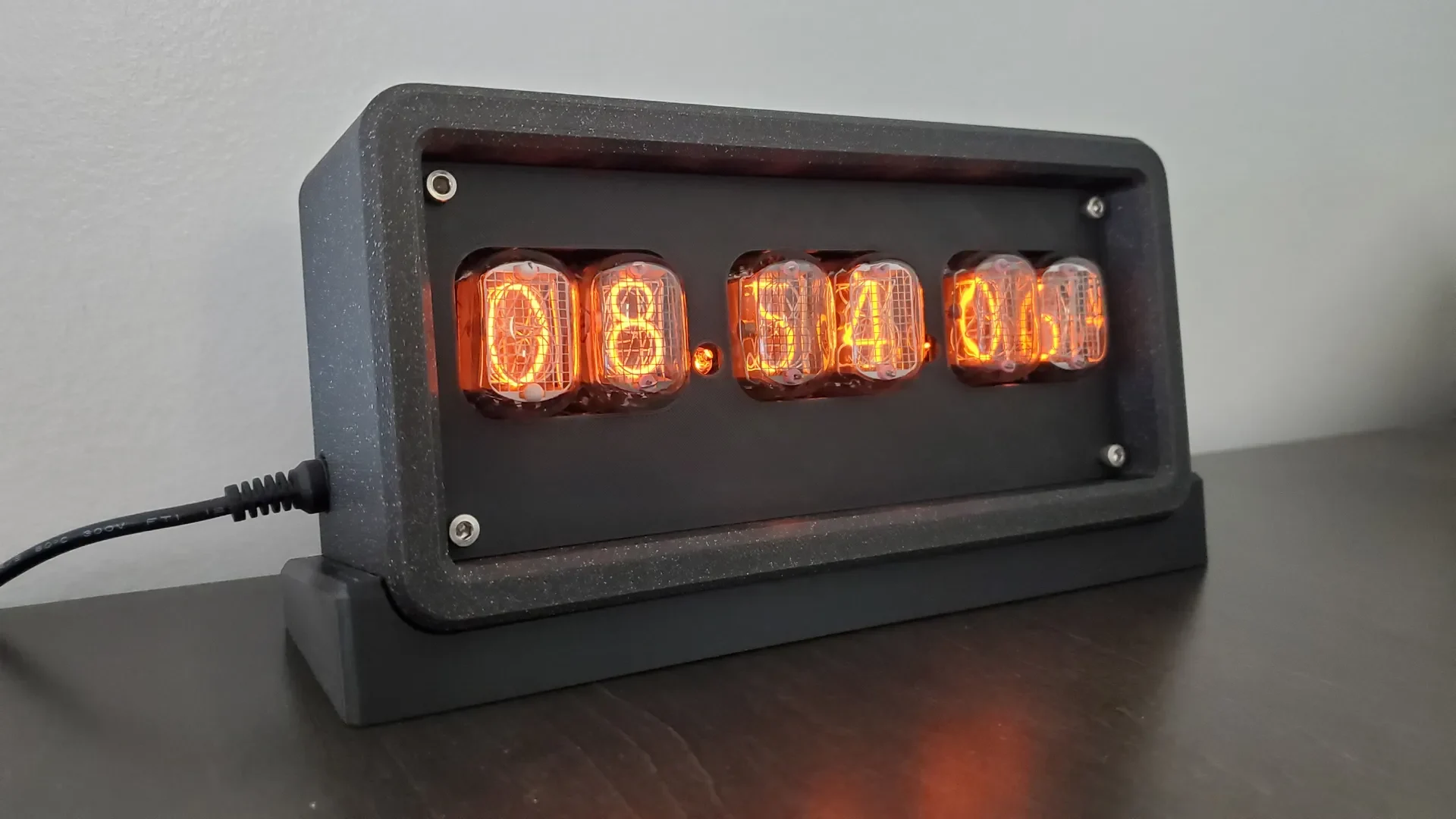

ДОПОЛНИТЕЛЬНО: 1 база
Я напечатал свои детали на атласном листе, чтобы скрыть линии слоев, но при этом придать им красивый вид. Все файлы для печати уже ориентированы с опорами там, где это необходимо.
Для сборки соедините стойки через печатную плату так, чтобы более длинные стойки находились со стороны трубки.

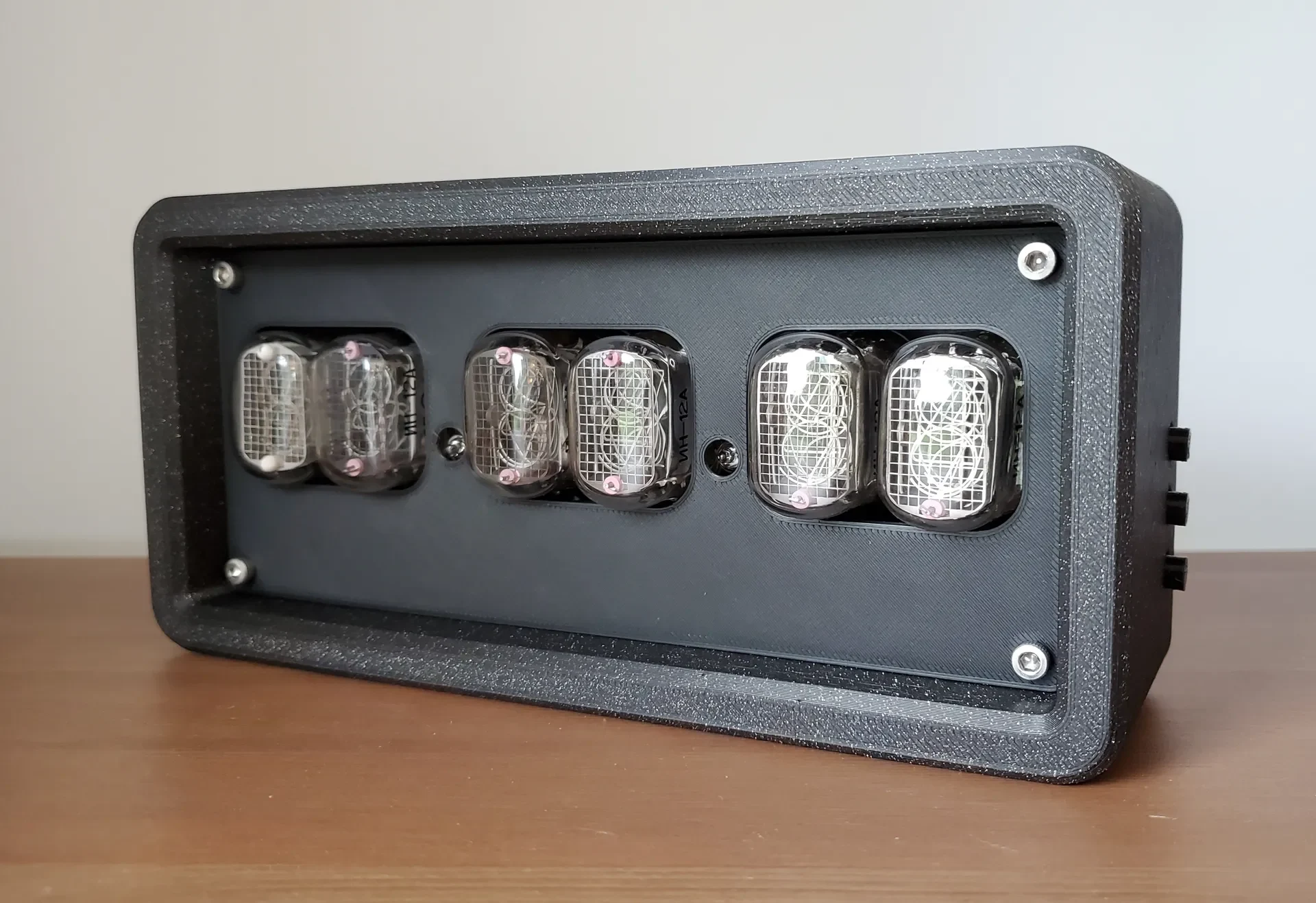

Затем на корпусе вставьте 3 кнопки в боковую стенку ПЕРЕД размещением печатной платы внутри корпуса часов.

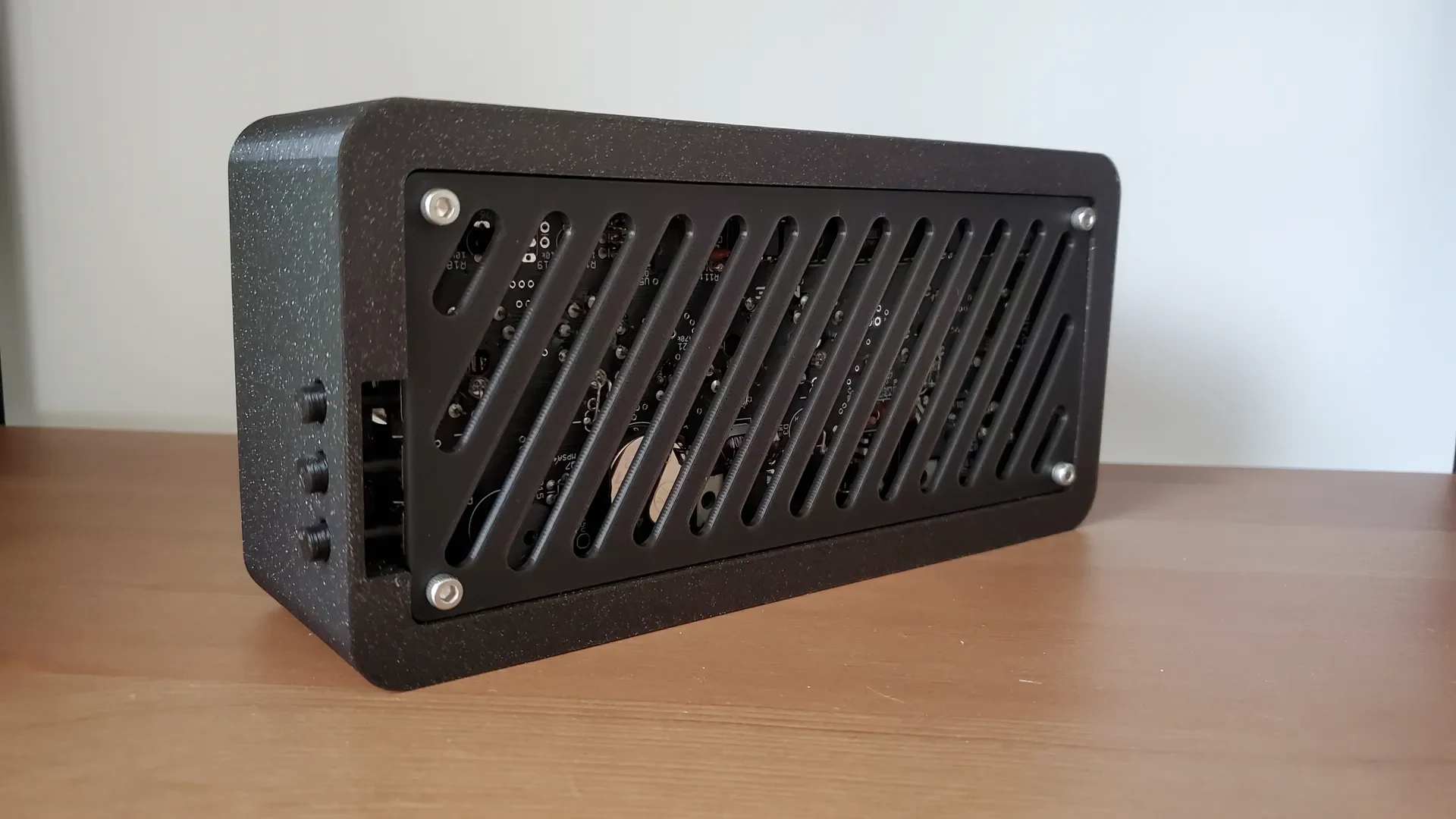

После установки печатной платы кнопки не должны выпасть. Установите заднюю панель с помощью 4 винтов M3x5.
Придерживая заднюю панель, переверните ее, чтобы она не вы��ала, вставьте лицевую панель и закрутите оставшиеся винты М3х10.
Пожалуйста, дайте мне знать, если с файлами что-то не так и можно ли что-то улучшить. Я надеюсь в будущем разработать еще один корпус вместе с еще одной сборкой часов. К сожалению, при проектировании я сделал это для прямой заглушки ствола, а заднее отверстие слишком длинное для работы коленчатой заглушки под углом 90 градусов (если у вас нет удлинителя). Это может быть решено в будущем. редизайн.
