Светодиодные часы — MICRO (платы 24x41 мм)

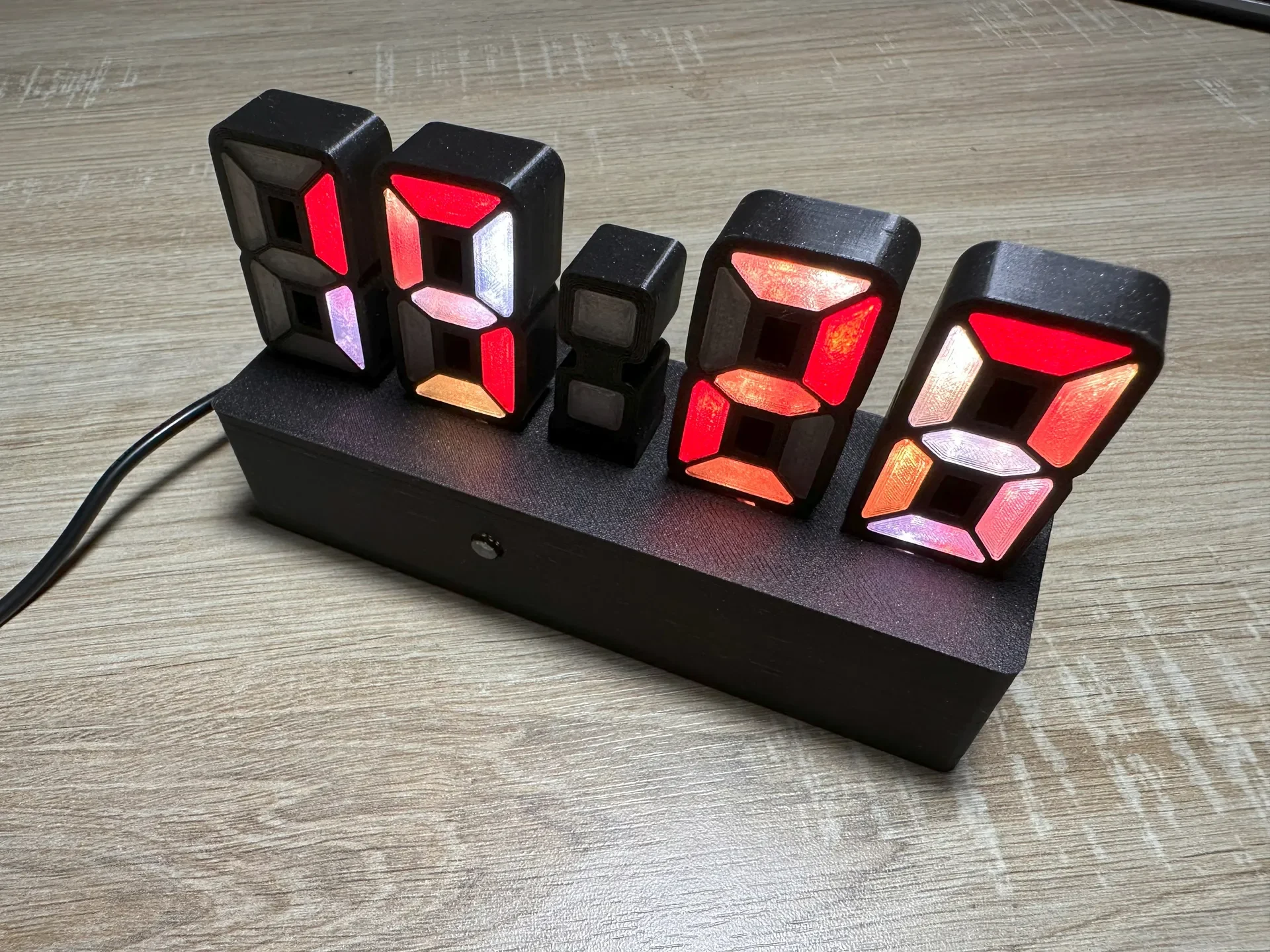

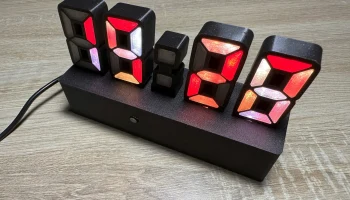

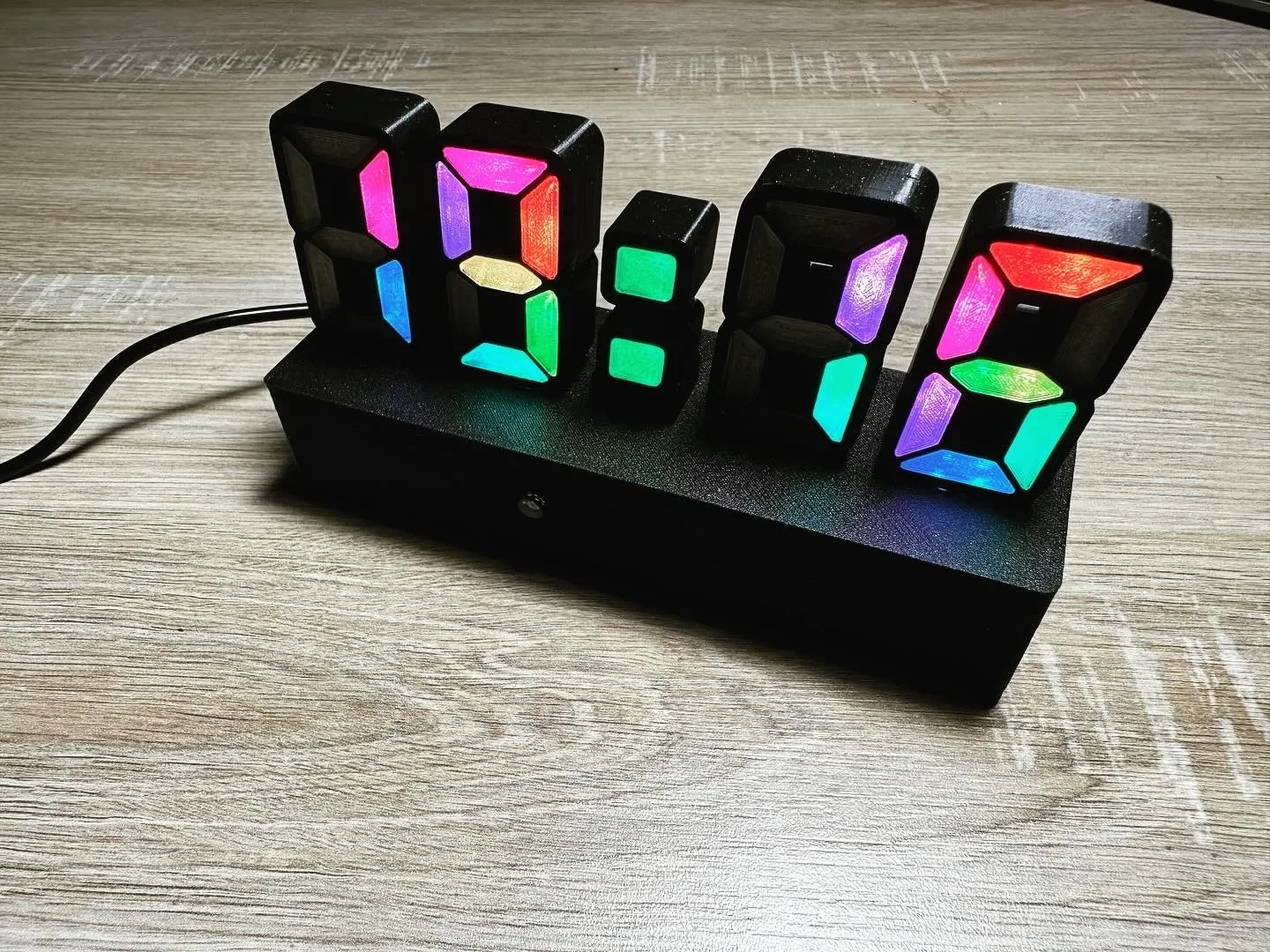

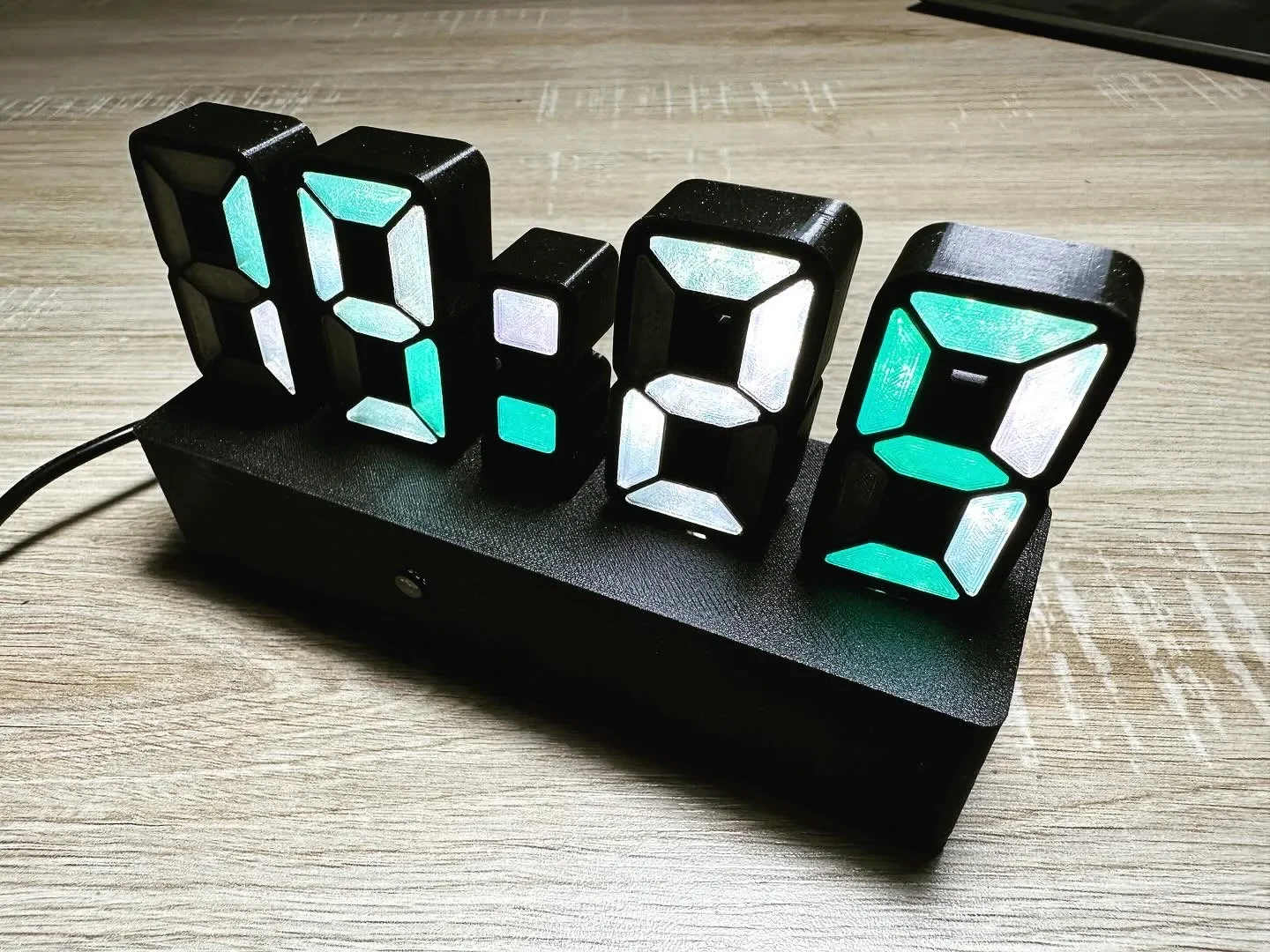

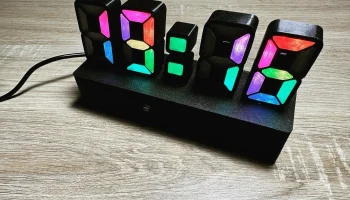

Самая маленькая версия проекта светодиодных часов от @imeszaros.

Эту версию можно распечатать даже на Prusa Mini :).

Для получения более подробной информации проверьте репозиторий вилок GitHub: https://github.com/mariusmym/LedClock-Resized.

Здесь загружены файлы для версии 24x41 мм.

В этой версии используются светодиоды TCWIN TX1812ZN (или WS2812B-2020).

Я использовал светодиоды TCWIN TX1812ZN в оригинальном исполнении, потому что на тот момент они были дешевле.

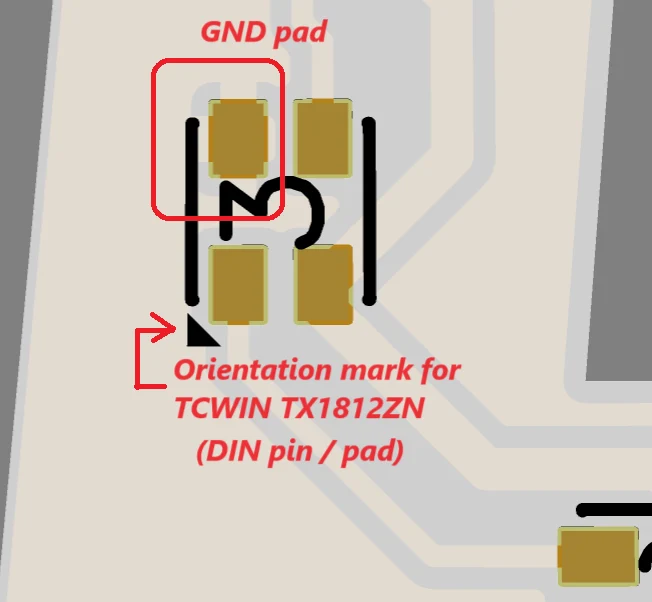

WS2812b-2020 имеют такую ​​же распиновку, но убедитесь, что вы разместили их правильно (имейте в виду, что метка ориентации на шелкографии соответствует метке ориентации TCWIN, которая указывает на контакт DIN, а не на контакт GND). Для WS2812B-2020 просто убедитесь, что контакт GND на печатной плате совмещен с контактом светодиода, и все будет в порядке (я провел тест, и он работает. Вы даже можете использовать их с трафаретом, сделанным для TCWIN TX1812ZN).

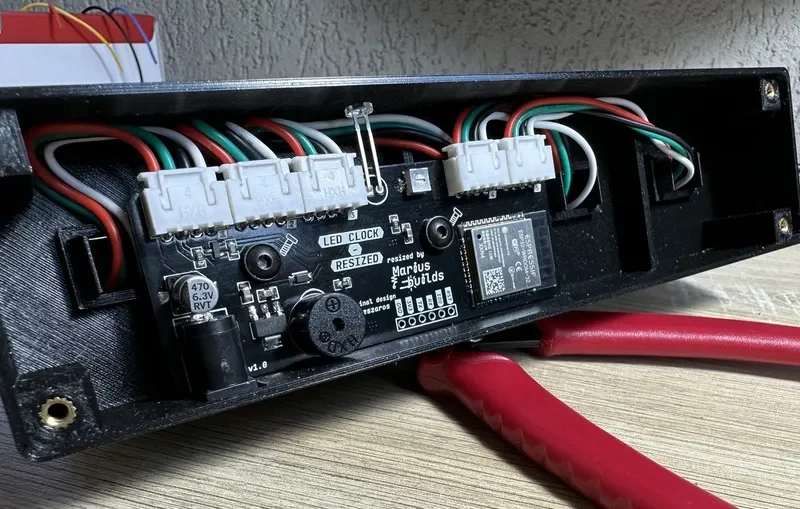

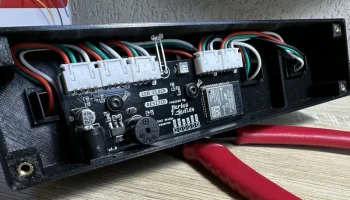

!!! ПРИМЕЧАНИЕ. Из-за меньшей ширины основания для этой версии вам НЕОБХОДИМО использовать эту версию платы контроллера.
Если вы хотите использовать версию платы контролле��а ESP32 D1 Mini, вам нужно будет использовать прямые разъемы XH вместо прямоугольных для разъемов, отмеченных цифрами 1, 2, 3 (или припаять провода непосредственно на печатной плате).
Вы также можете изменить печатную плату платы контроллера, если хотите :). Ссылка здесь: https://oshwlab.com/mariusmym/ledlock_board-esp32-d1-mini. (Я советую вам избегать изменения положения разъема питания постоянного тока и положения монтажных отверстий, иначе вам придется вносить изменения и в конструкцию основания).

Необходимые платы можно найти здесь:

7-сегментная печатная плата;
Печатная плата с точками;
Плата контроллера на базе ESP32D/E (рекомендуется);
Плата контроллера на базе ESP32 D1 Mini

Распечатайте все детали лицевой стороной вниз. Никаких оп��р не требуется.

Вы также можете найти файл .f3z, если хотите настроить модель.
