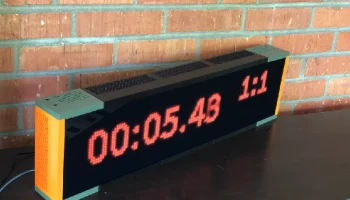

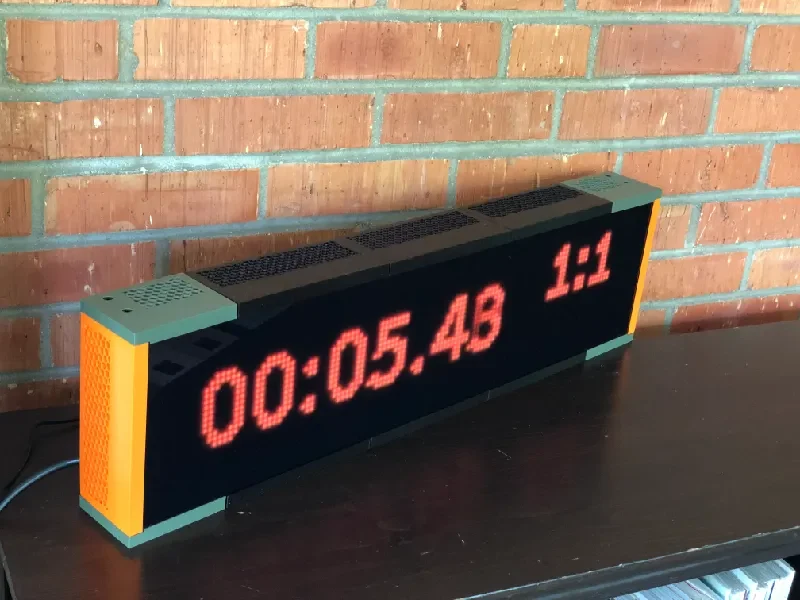

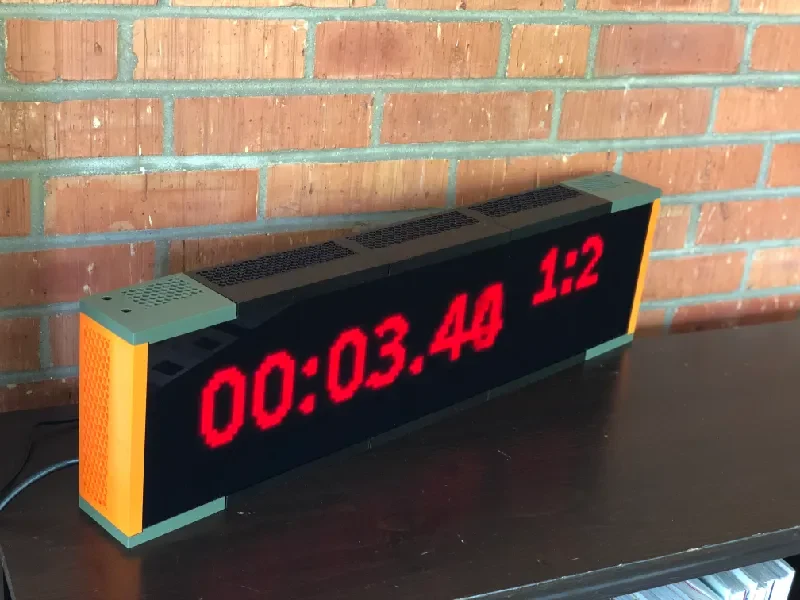

Матричные часы с RGB-подсветкой, таймер и секундомер
Это вызвано необходимостью в тренажерном зале иметь интервальный таймер с дисплеем, достаточно большим, чтобы его мог видеть весь класс. Сочетает в себе 2 больших RGB-дисплея с шагом 5 мм и разрешением 64x32 пикселей и пару плат Adafruit Featherboards для управления ИК-пультом дистанционного управления и логикой дисплея. Управляется с помощью пульта дистанционного управления Apple A1156. По подходу похож на игровой автомат Adafruit, но полностью оригинальные 3D-детали и кодирование.

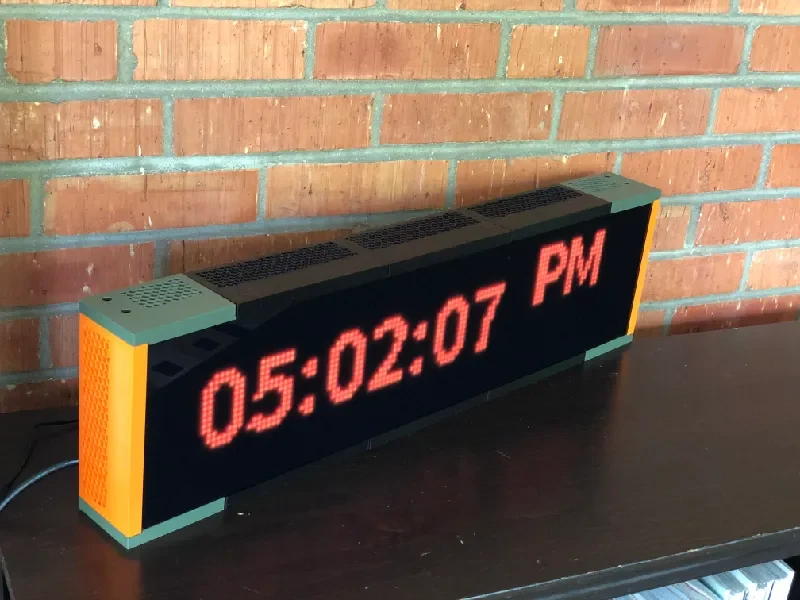

Дизайн дисплея остался простым для удобства чтения, но при этом он похож на цифровые часы 80-х годов. Работа все еще продолжается.

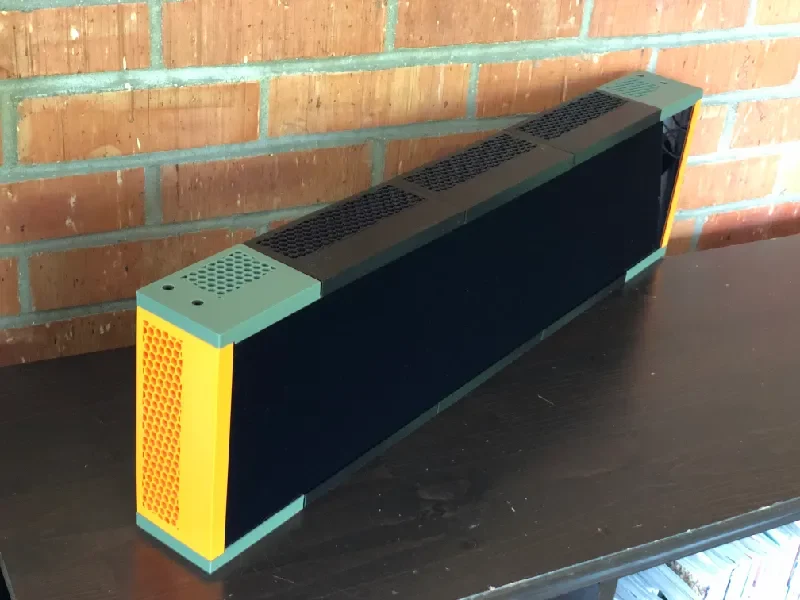

Акриловый лист Chemcast Black LED от TAP Plastics покрывает светодиоды и создает прия��ное рассеивание. Ссылка на продукт здесь: https://www.taplastics.com/product/ Plastics/cut_to_size_ Plastic/black_led_sheet/668
Несколько боковых модулей, необходимых для соединения и покрытия всей длины объединенных матриц. Также имеется прорезь для крепления плексигласа. Отверстия совмещены с отверстиями для крепежных винтов. Винты с головкой под торцевой ключ M3 (длина 8 м��) и M4 (длина 12 мм и 14 мм), шайбы и гайки, необходимые для соединения модулей. Вы можете выбрать боковые модули с подвесными кронштейнами или без них. Их можно разместить сбоку или сверху, чтобы закрепить дисплей любым удобным для вас способом.
Угловые части аналогичны тем, что я включил конструкции с отверстиями для шнура переменного тока, через который можно пропустить шнур переменного тока и подключить его к источнику питания. В настоящее время у меня нет изображения, подключенного таким образом, но скоро добавлю его.

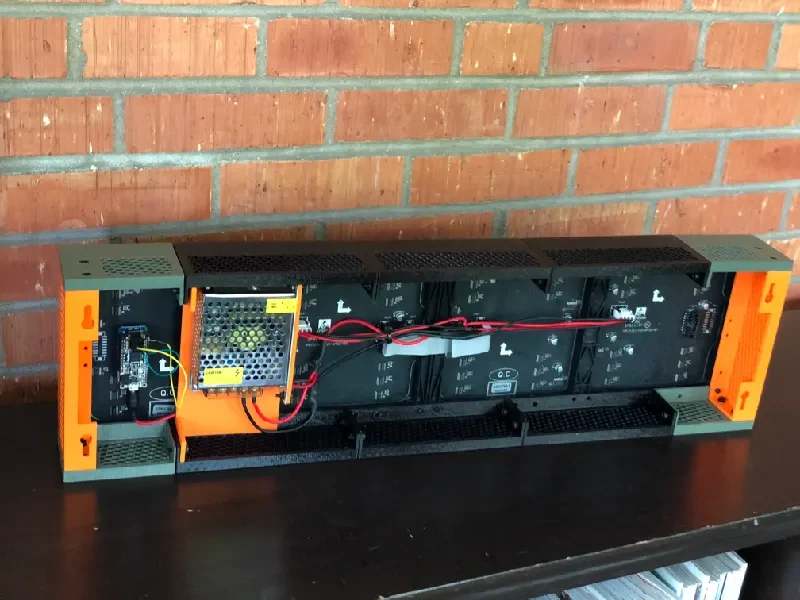

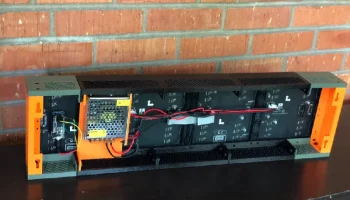

Крепление блока питания соответствует источнику питания PHEVOS 8 А, 5 В, который можно приобрести на Amazon:
https://www.amazon.com/gp/product/B07H5Q2PC2/ref=ppx_yo_dt_b_asin_title_o01_s02?ie=UTF8&psc=1
И для углов, и для боковых сторон я использовал PrusaSlicer, чтобы создать сотовую заливку. Большинству деталей не требуются опоры, за исключением кронштейна, который был максимально ограничен.
Напечатано на I3 MK2S с использованием PLA.
Более подробная информация и улучшения появятся, включая ссылку на непечатаемый список деталей и код...
