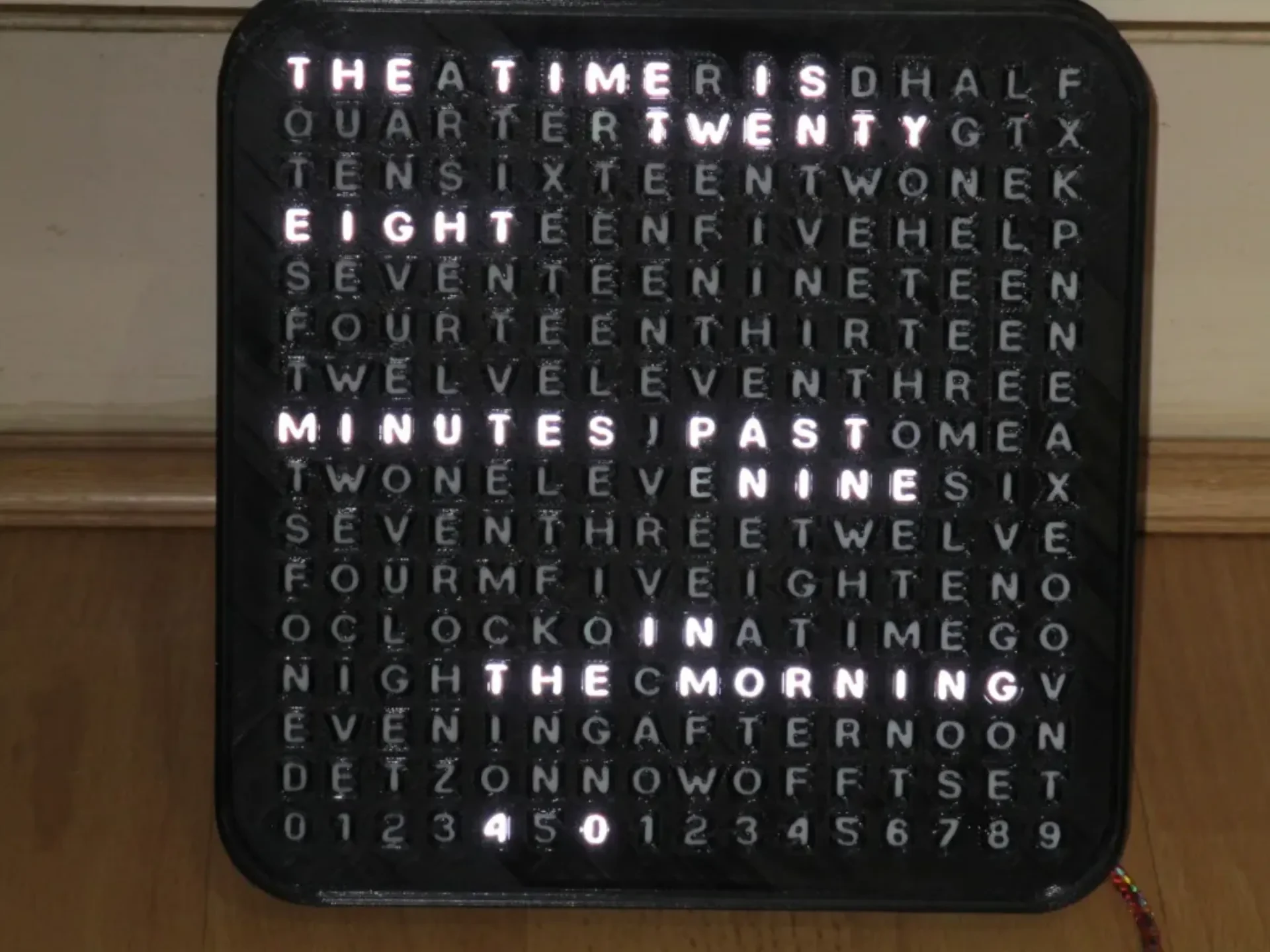

Word Clock на основе светодиодной матрицы
Расположение букв было вдохновлено https://github.com/brettoliver/wordclock, но базовый код и конструкция отличаются.
За последние несколько лет я сделал несколько версий этого проекта и решил, что мне следует выпустить его, поскольку я перешел к другим проектам.

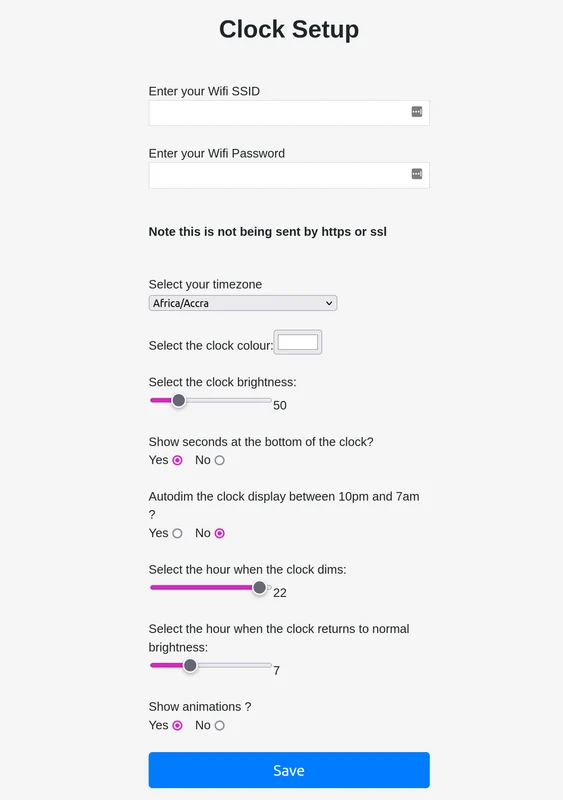

Предыдущие версии включали часы реального времени (RTC), но в этой версии есть код, создающий веб-страницу, позволяющую настраивать различные параметры часов, включая данные вашего Wi-Fi. После сохранения он перезагрузится и покажет правильное время (надеюсь) после синхронизации с интернет-часами.
В предыдущих версиях без веб-интерфейса я управлял опциями с помощью одного переключателя на печатной плате, на которой находились часы Wemos D1 mini, часы реального времени и переключатель. В этой версии нет необходимости иметь плату или RTC, но переключатель удобен, как будто его удерживают в течение нескольких секунд, он вызывает сброс учетных данных Wi-Fi, что означает, что при следующей перезагрузке вы можете изменить параметры часов — подумайте о кнопке сброса настроек — на wemos D1 mini она установлена как D5.

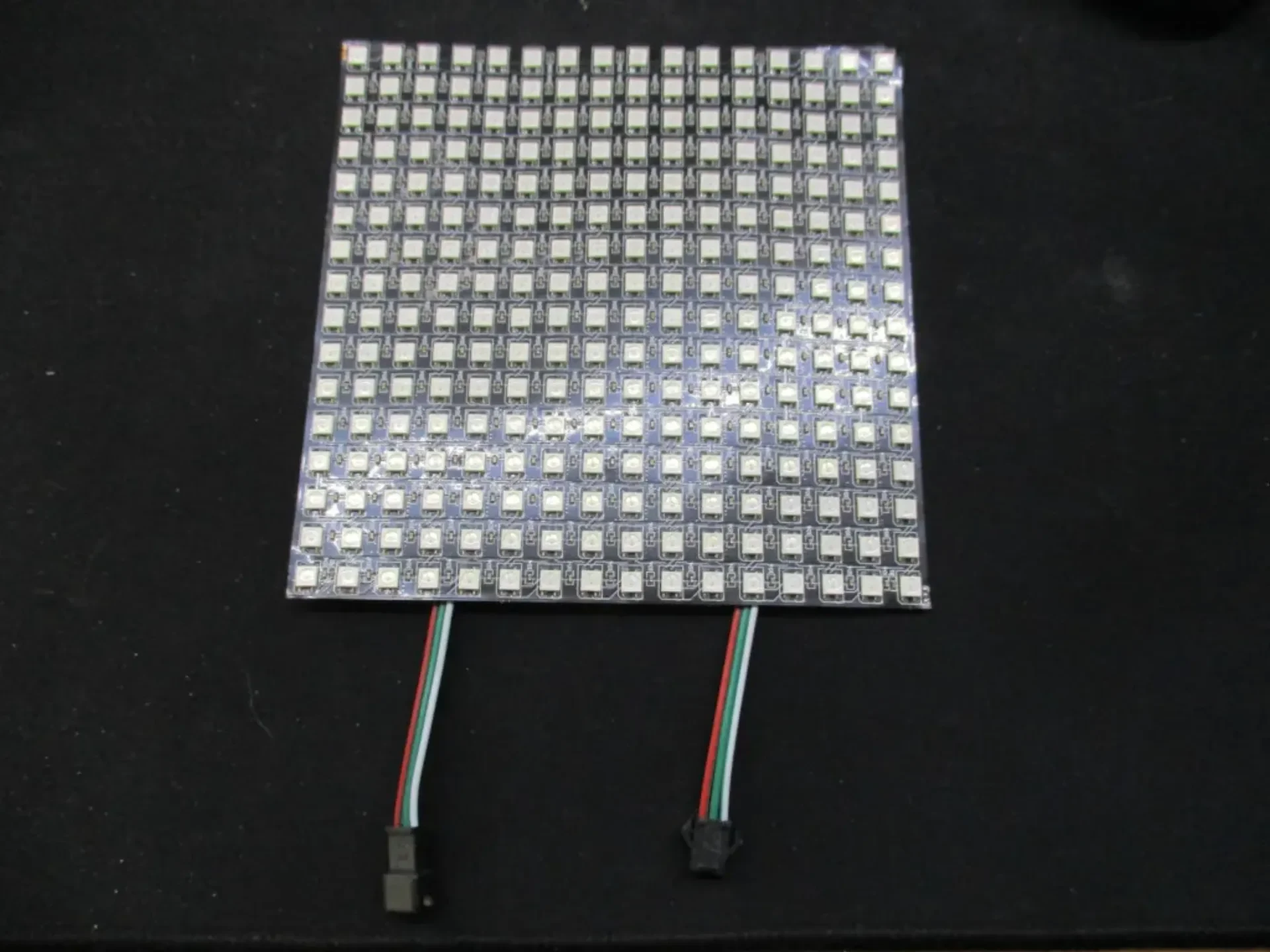

Основой этих часов является адресная светодиодная матрица 16 x 16, управляемая контактом D6 на Wemos D1 mini.
Спецификация
Вемос Д1 Мини
Адресная светодиодная матрица 16x16 (D6)
Переключатель (D5)
Подтягивающий резистор 10 кОм
Дополнительные материалы
USB-разъем, если сделать вилку сзади
Соединения цепей
На светодиодную матрицу подается напряжение 5 В и земля от 5 В и G на Wemos D1 Mini.
D6 на Wemos D1 Mini подключен к входу данных светодиодной матрицы.
D5 подключается к земле через переключатель и подтягивается к 3 В с помощью резистора 10 кОм.
Эти матрицы иногда различаются по принципу работы, поэтому, если отображается тарабарщина, возможно, вам придется отрегулировать настройки неоматрицы, например NEO_MATRIX_ZIGZAG, или порядок RGB.
С помощью микроконтроллера можно определять время и управлять светом светодиодов, те�� самым создавая функциональные словесные часы.

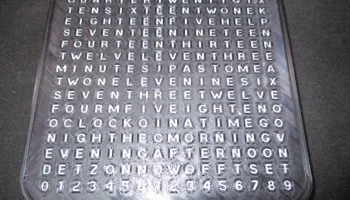

Корпус часов напечатан цельным куском, который практически непрозрачен для света. Хитрость заключается в том, чтобы напечатать большую часть отпечатка маскирующей нитью (например, черной), затем для 4 слоев переключиться на белую нить, а затем снова переключиться на черную нить.
Это легко, если у вас многоцветный принтер, но также возможно, если у вас один экструдер.
Тело печатается текстом вверх. Вам нужно будет добавить опоры. Это лучший способ сохранить четкость и четкость букв (не утюжьте верхнюю поверхность, она только сделает ее тусклой).
Корпус печатается черной нитью до слоя 117.
Слои 118,119,120,121 напечатаны белой нитью.
Все последующие слои печатаются черной нитью.
Я добиваюсь этого в cura, используя параметры постобработки и используя сценарий «Пауза на высоте».
Я использовал два экземпляра скрипта для паузы на слоях 117 и 121, чтобы можно было сменить нить.
Чтобы помочь с этими изменениями, я использовал gcode, чтобы переместить печатающую головку на 30 мм вверх, чтобы я мог продуть экструдер, чтобы новая цветная нить текла, затем печатающая головка была опущена на 30 мм, и печать возобновилась.
Дополнительную информацию см. на https://the3dprinterbee.com/cura-pause-at-height-guide/.
Я рекомендую провести несколько тестов, прежде чем приступать к печати большого размера, просто чтобы убедиться, что применяются правильные настройки слоя и сэкономить время и нить.

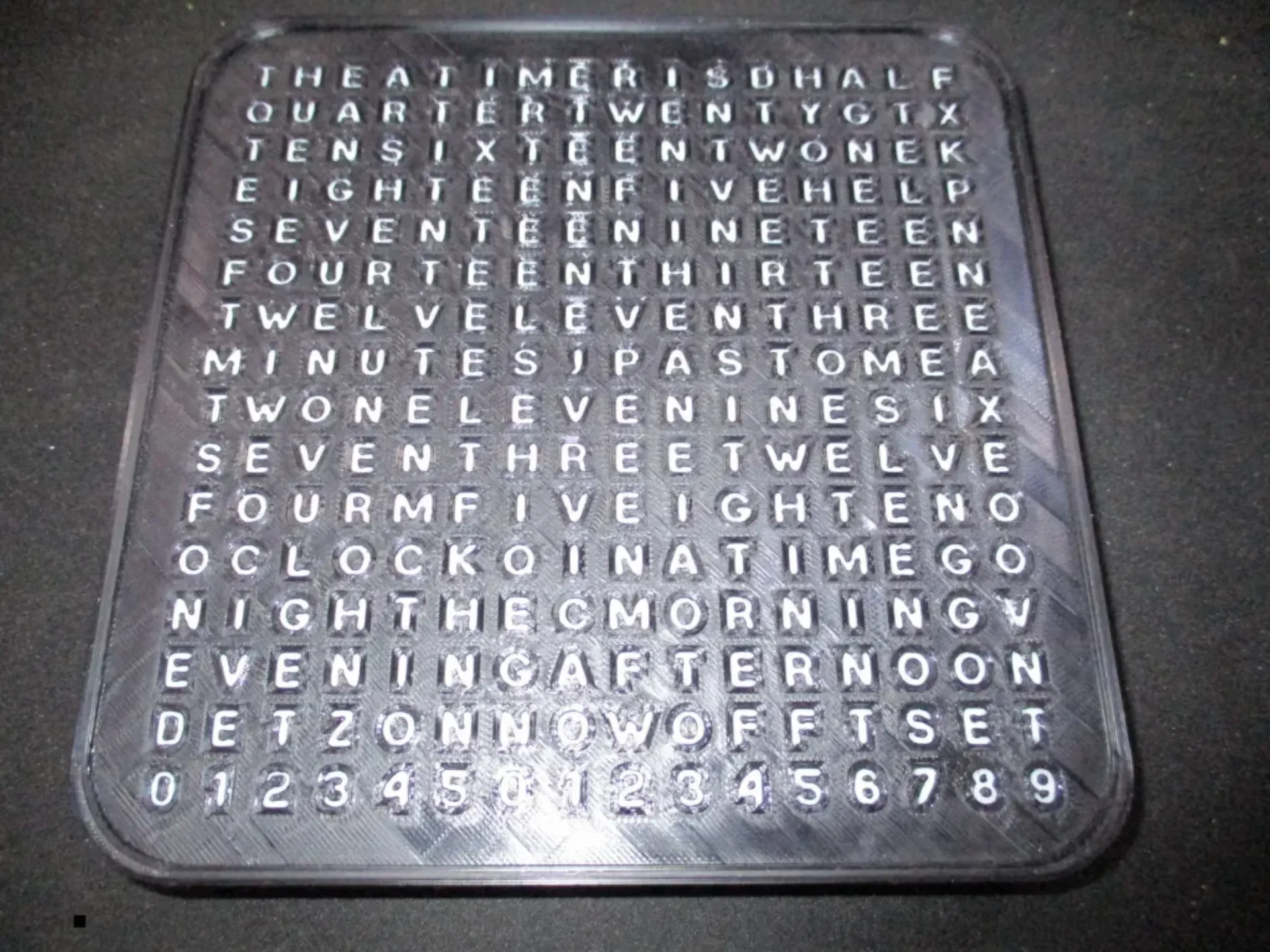

После печати я обработал циферблат часов горячим воздухом, чтобы удалить нитки вокруг букв, а с помощью тепла, ножа и пинцета исправил любые незначительные дефекты вокруг букв.
Остальные части напечатаны черным цветом.
Светодиодную матрицу можно припаять к wemos D1 mini, а также прикрепить переключатель сброса.
Светодиодная матрица должна вписываться в сетку, предотвращающую засветку.
Светодиодную матрицу можно приклеить горячим способом.
Задняя часть часов предназначена для крепления к телу. Есть различные отверстия для подставки, для подвешивания на стену и т. д., а также есть отверстие для вставки usb-разъема, а также запасная гибкая планка кнопок для нажатия кнопки rese.
