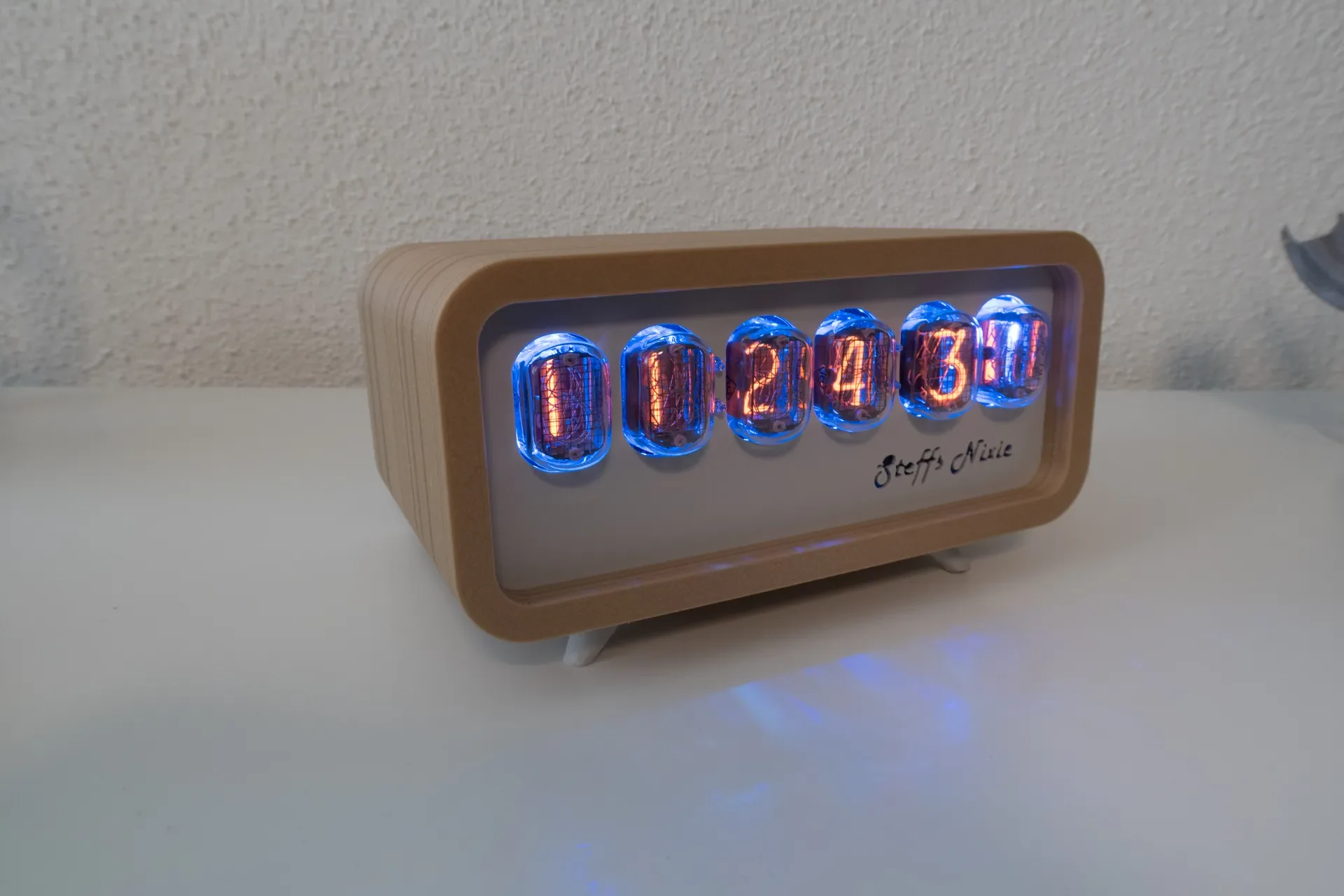

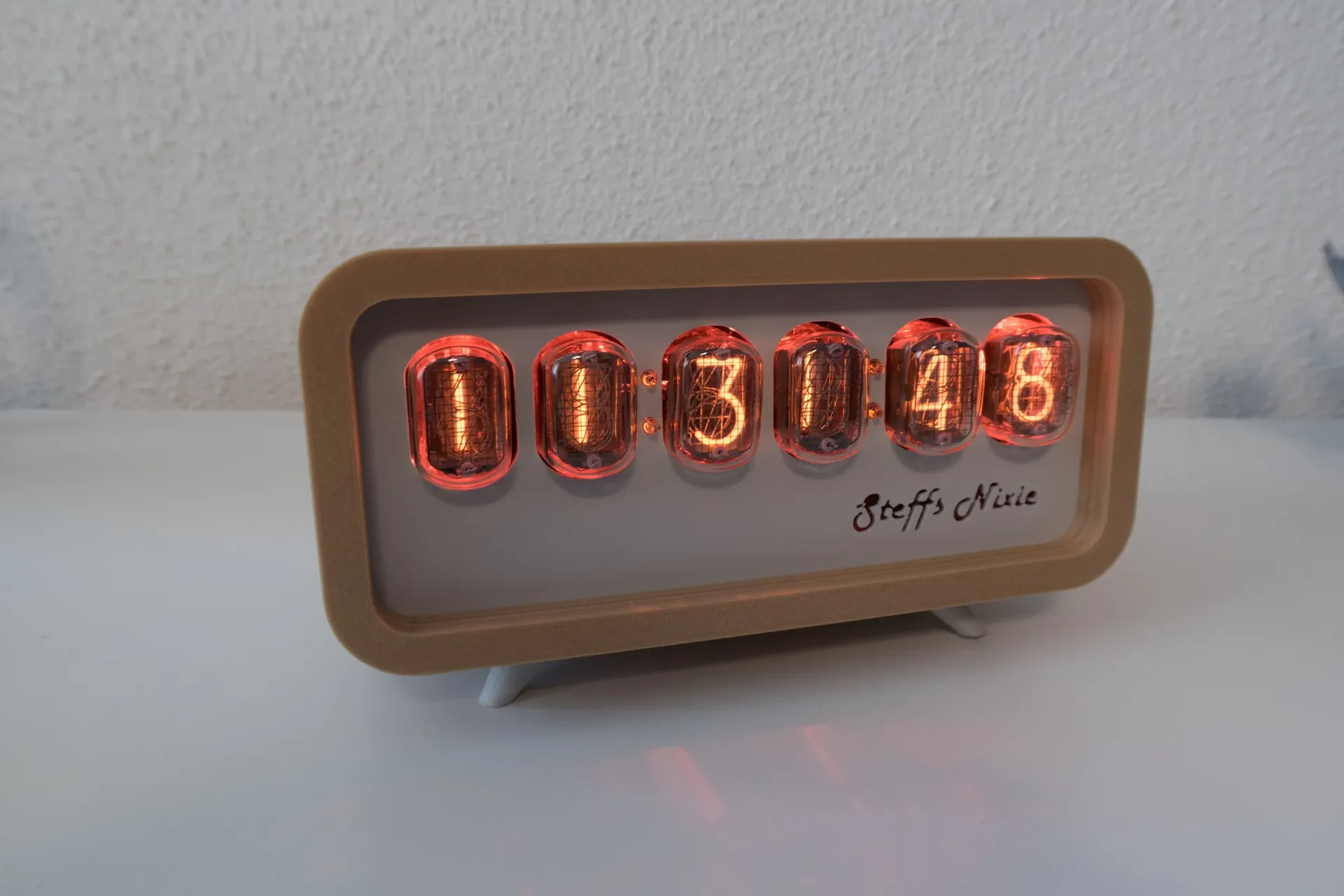

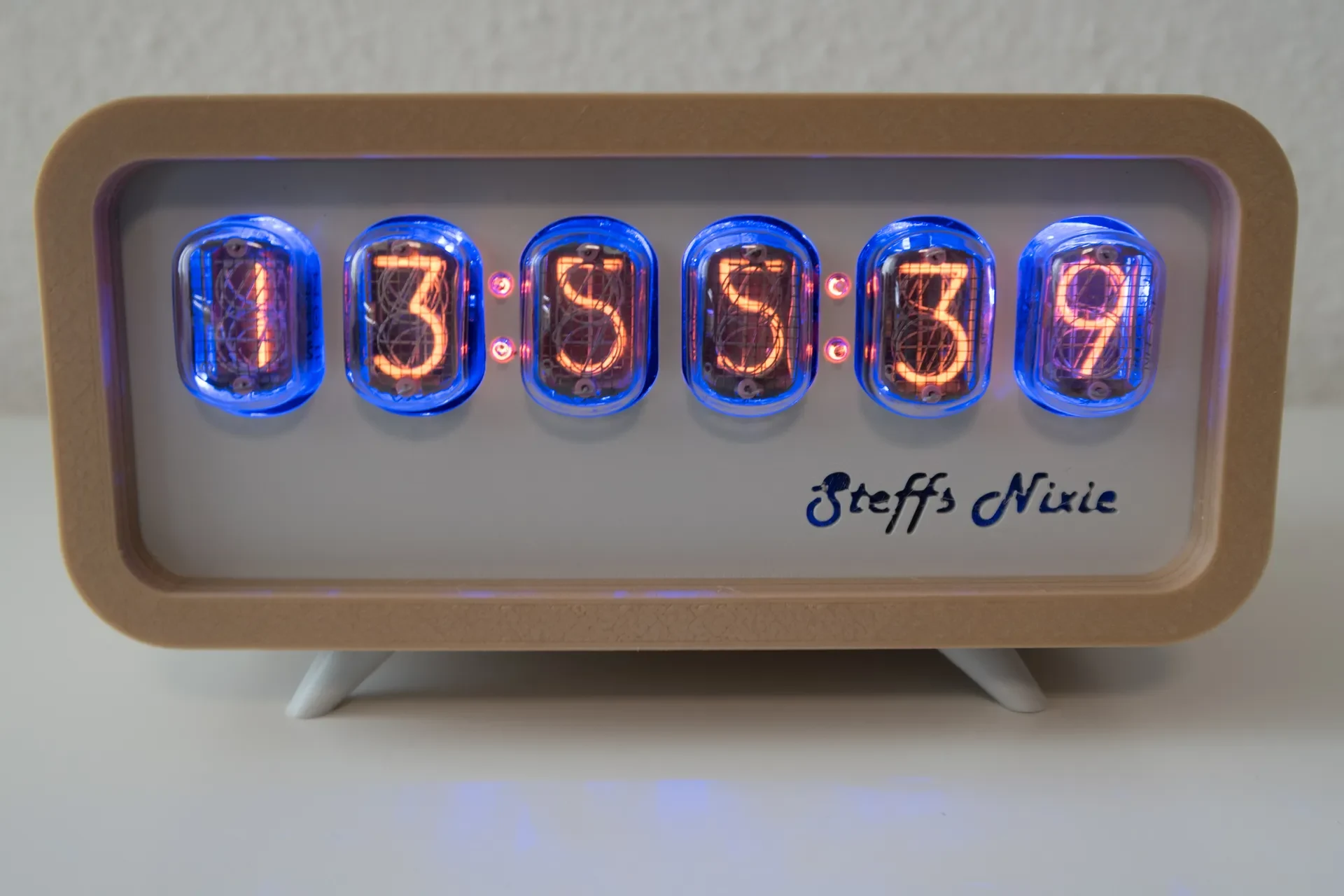

Это моя интерпретация часов Nixie в стиле радиоприемника пятидесятых годов.

Сами часы Nixie представляют собой комплект электроники от elektor.de: https://www.elektormagazine.de/labs/150189-6-digit-nixie-lock

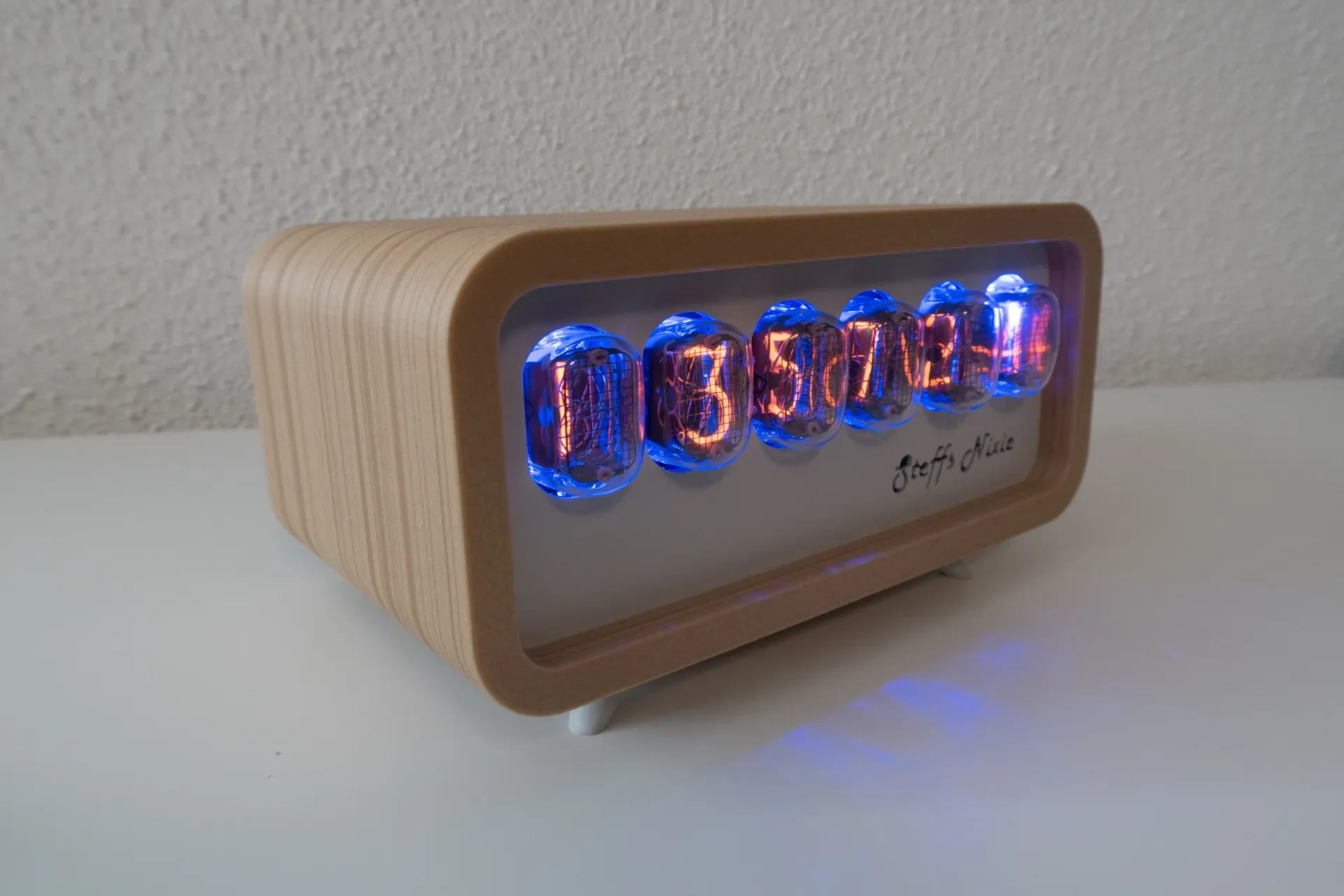

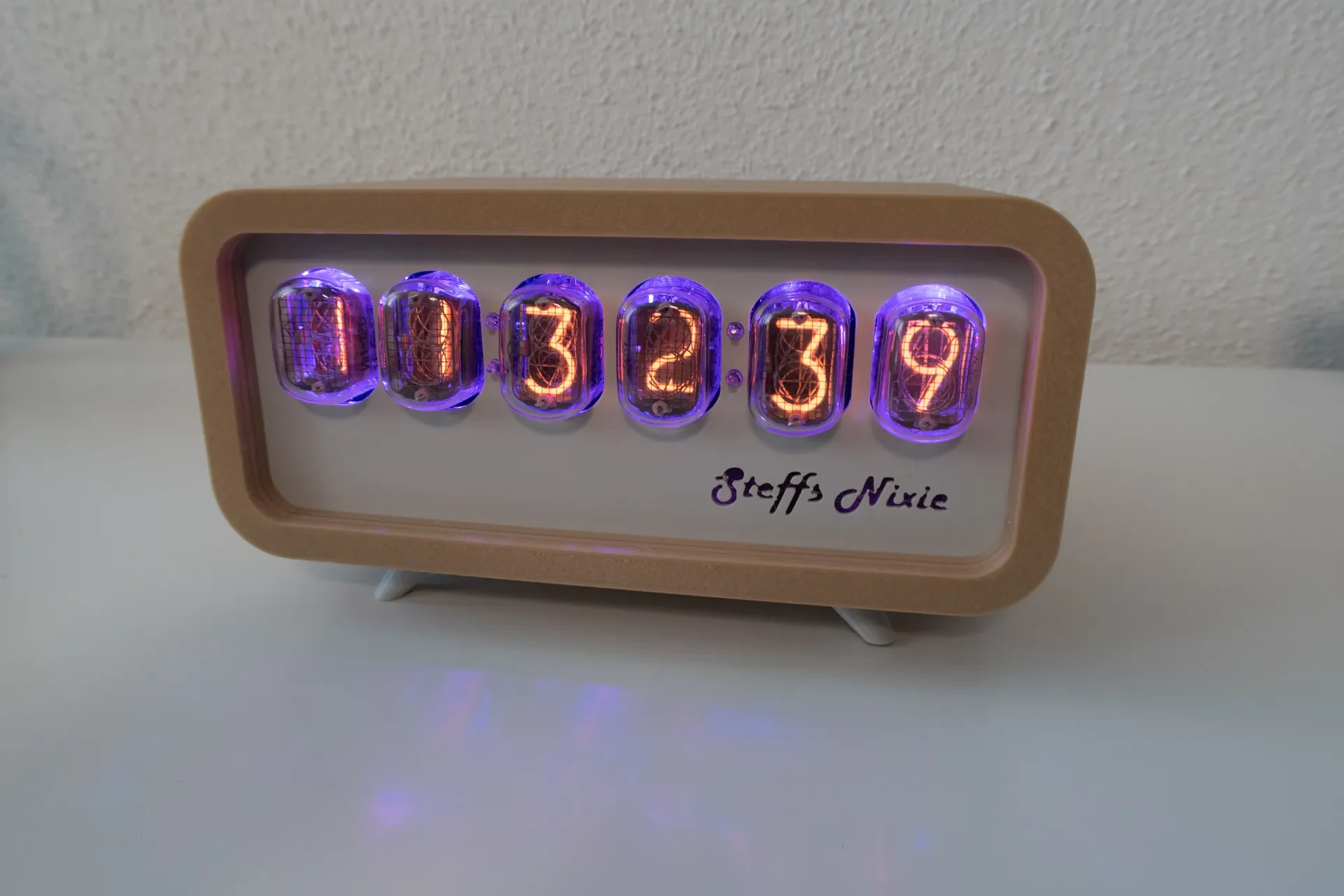

Подсветка RGB подключена к моей сети Philipps Hue с помощью встроенного контроллера Zigbee. Это позволяет легко изменить цвет подсветки. Также включение и выключение часов контролируется через сеть переключателем Shelly1 WLAN.

Я видел, что elektor продает обновленную версию этого устройства, в нем есть подсветка RGB, так что эта часть моей конструкции уже устарела. https://www.elektor.de/nixie-clock-with-секунды-v2-1-kit-150189-71

Узор дерева создан с помощью знаменитого постпроцессора gcode с https://github.com/MoonCactus/gcode_postprocessors.

Требуемые детали
Часы Никси из Электора
Лента Zigbee RGB
USB понижающий преобразователь напряжения 5В для RGB ленты, так как оригинальный блок питания из комплекта имеет выход 10В.
Переключатель WLAN, например. Шелли 1
3* резьбовые вставки M3, гайки для 3 ножек
3* винта М3 10 мм, винты для ножек
4* пластиковые винты прибл. 10x2,5 мм для сборки электроники
2* пластиковые винты прибл. 10x2,5 мм для задней панели
несколько проводов

Сборка
Распечатать все части

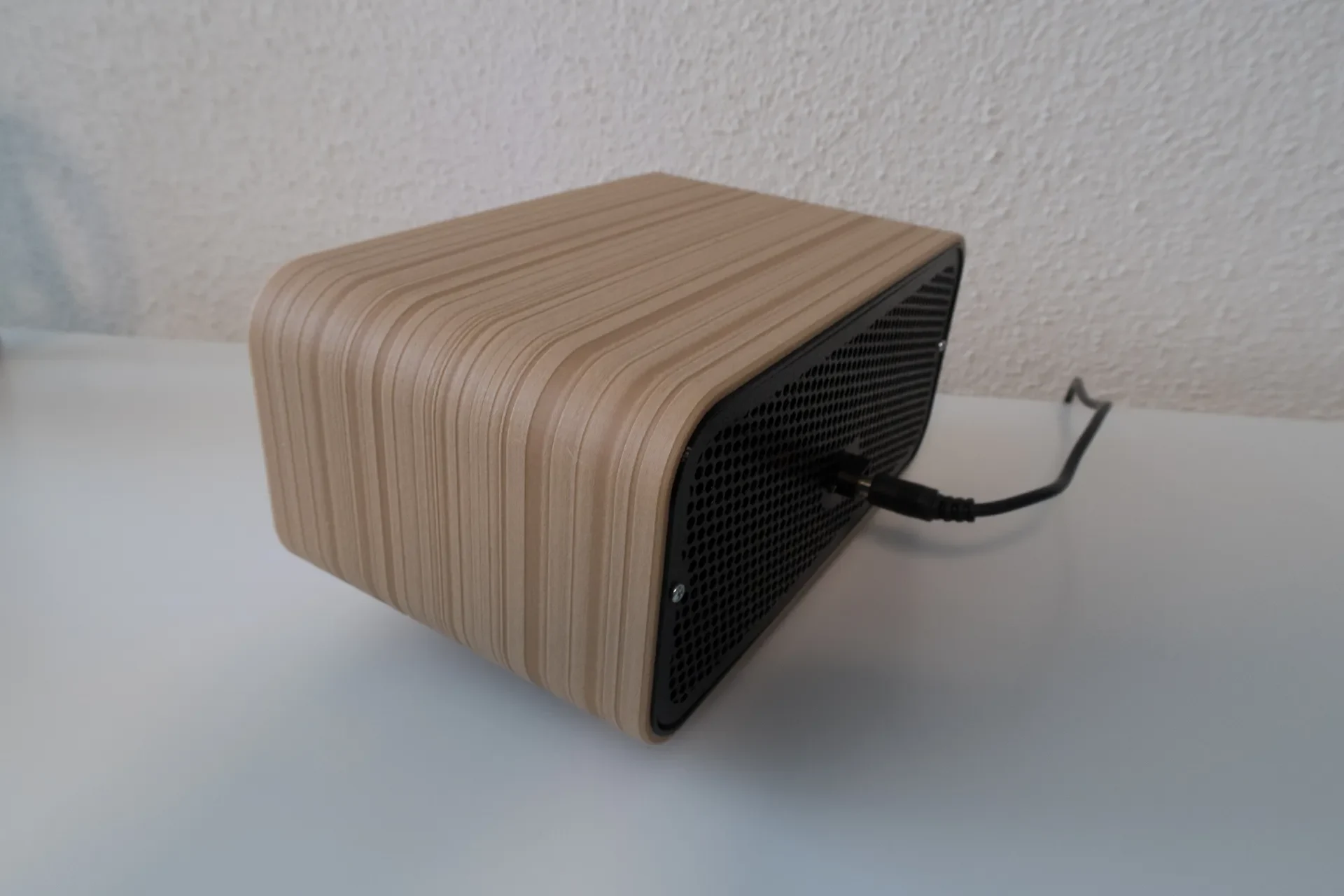

OutherCase: после экспорта gcode из prusaSclicer я применил шаблон дерева с помощью библиотеки Python от MoonCactus со следующими настройками: python2 ../wood.py -grain 3 --scan-for-z-hop 0 --file outputfile.gcode

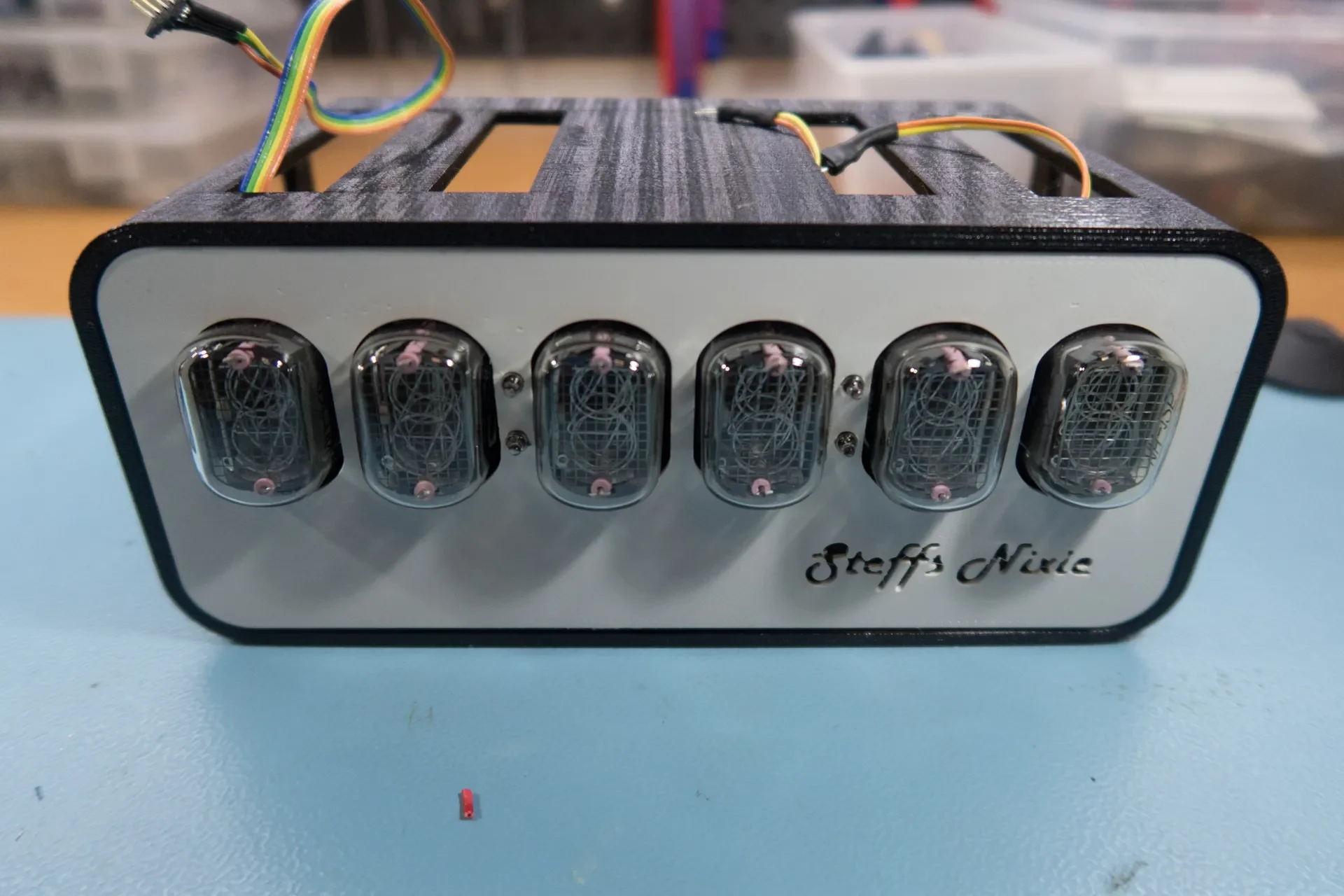

Передняя крышка: я применил изменение цвета на высоте 1,8 мм, внизу: белая нить, над задней нитью. Так как мне нужен был хороший контраст для надписи «Никси». Таким образом, подсветка RGB не просвечивает через переднюю крышку.

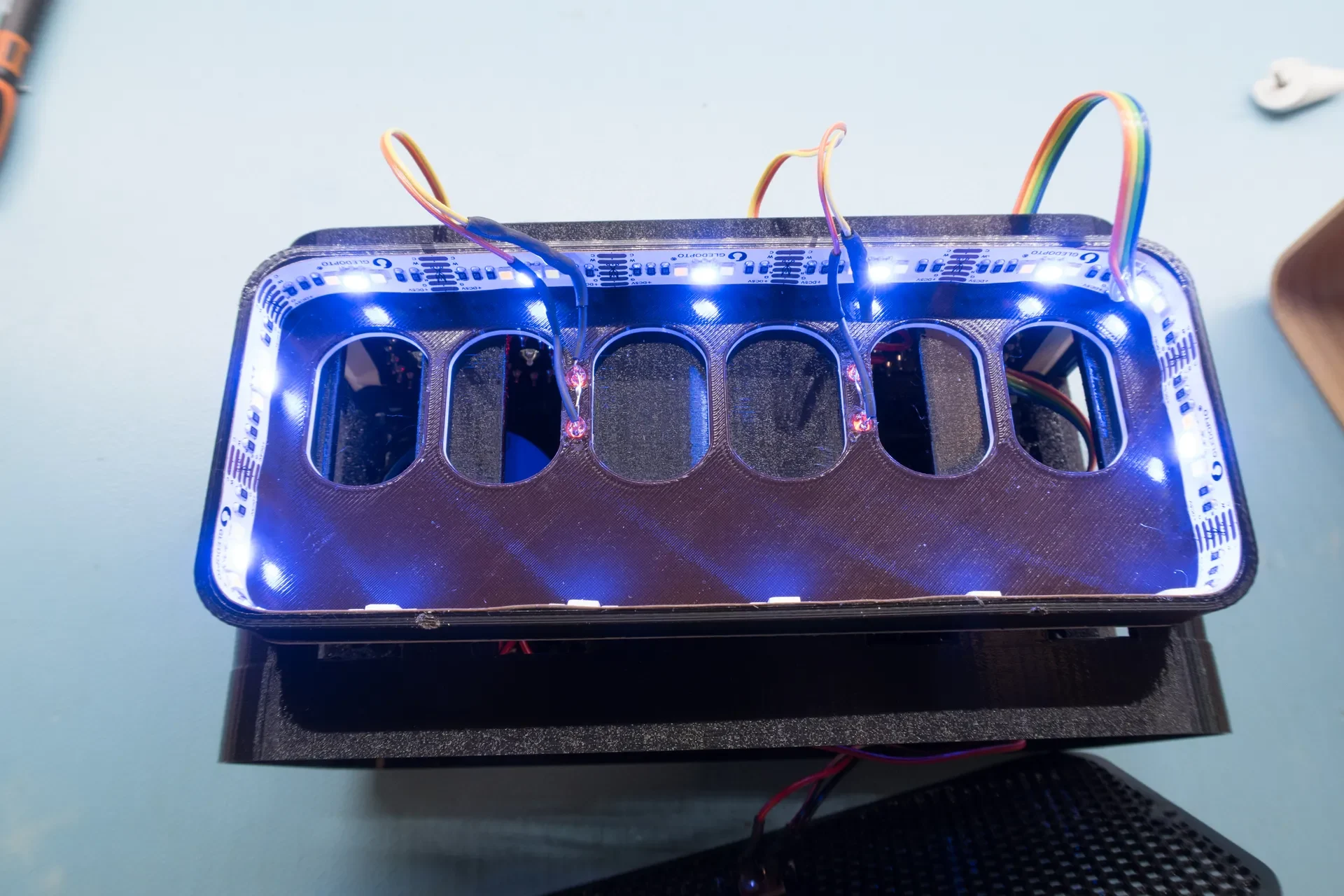

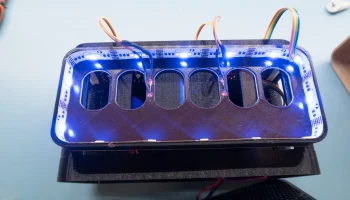

Установите полоску RGB на переднюю крышку, так как она имеет слой самоклеящейся пленки, подсказки не нужны.
Вклейте «Вторые» лампы накаливания в 4 отверстия передней крышки. Соедините их с проводами на выходе лампы накаливания печатной платы лампы.

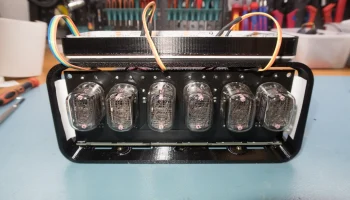

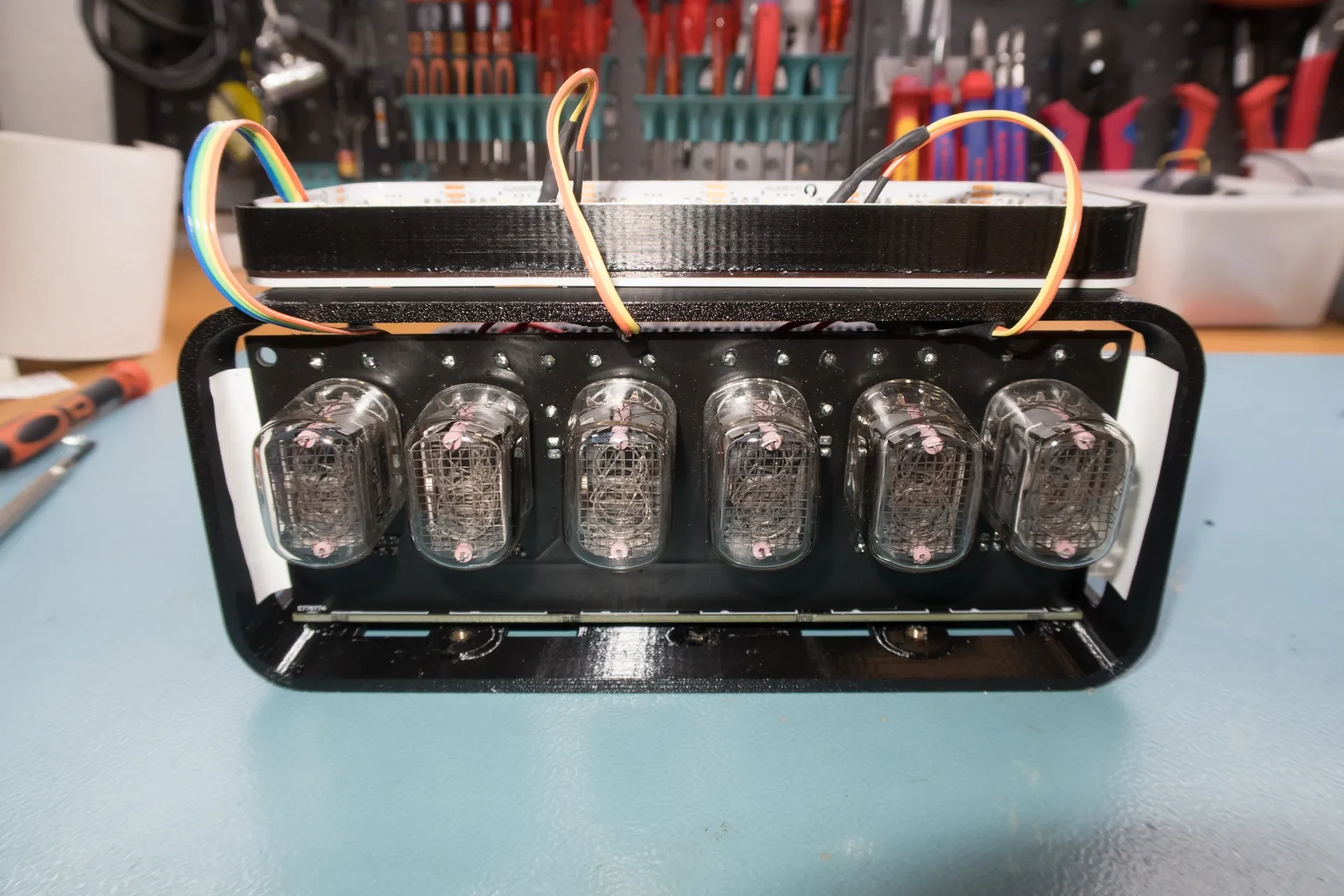

Установите Nixie Electronic во внутренний корпус. Вставьте FrontConver во внутренний корпус.
Установите приемник Zigbee и Shelly 1 на пластину с электроникой.
Создайте проводку по схеме.

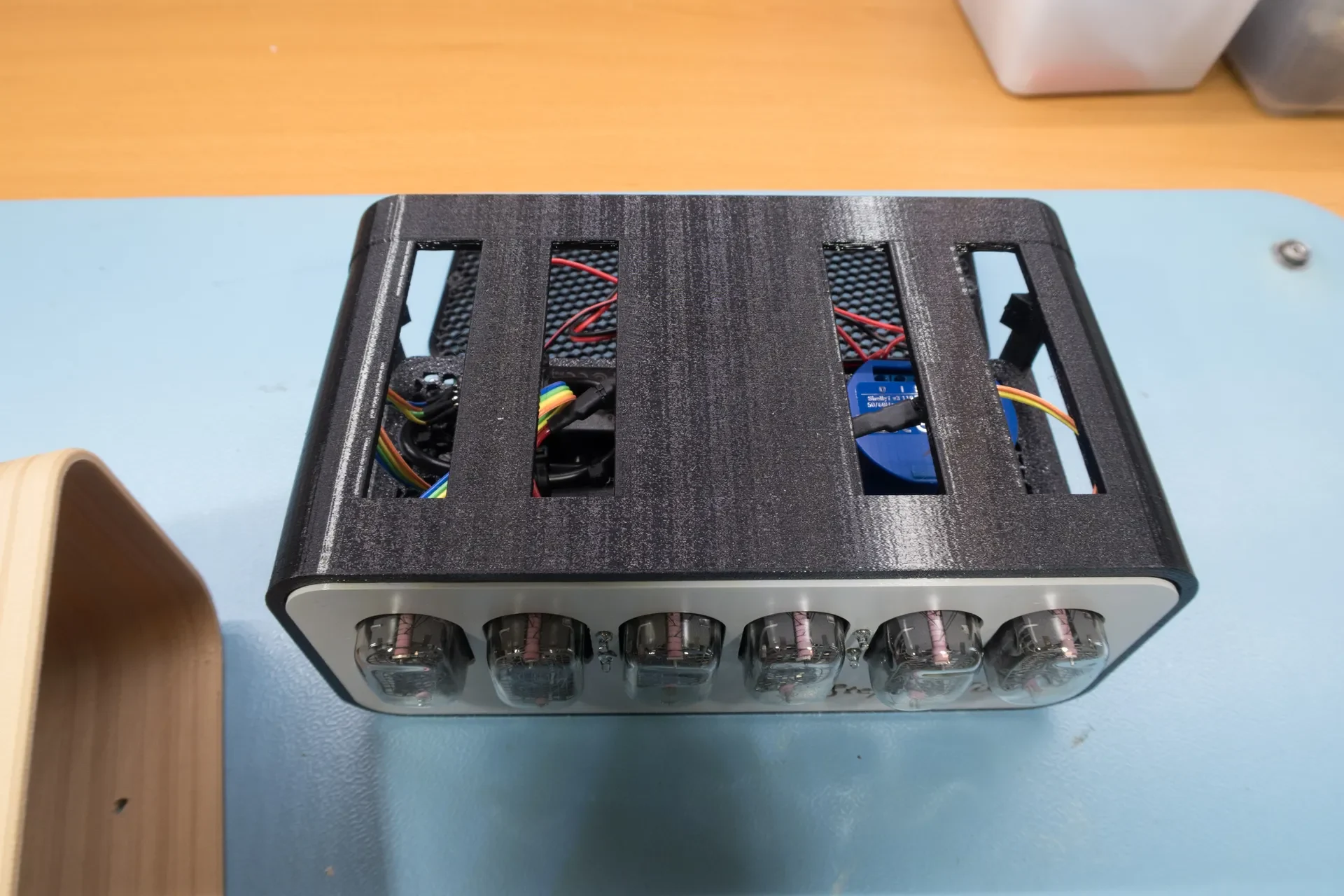

Вставьте весь внутренний корпус во внешний корпус. Передняя крышка удерживается на месте через внешний чехол в полностью собранном виде.
Прикрепите 3 ножки к внутреннему корпусу с помощью винтов M3.
Установите заднюю панель
