Маятниковый часовой механизм
Я сделал эти часы более проверенными, они не должны быть плавным или красивым механизмом.

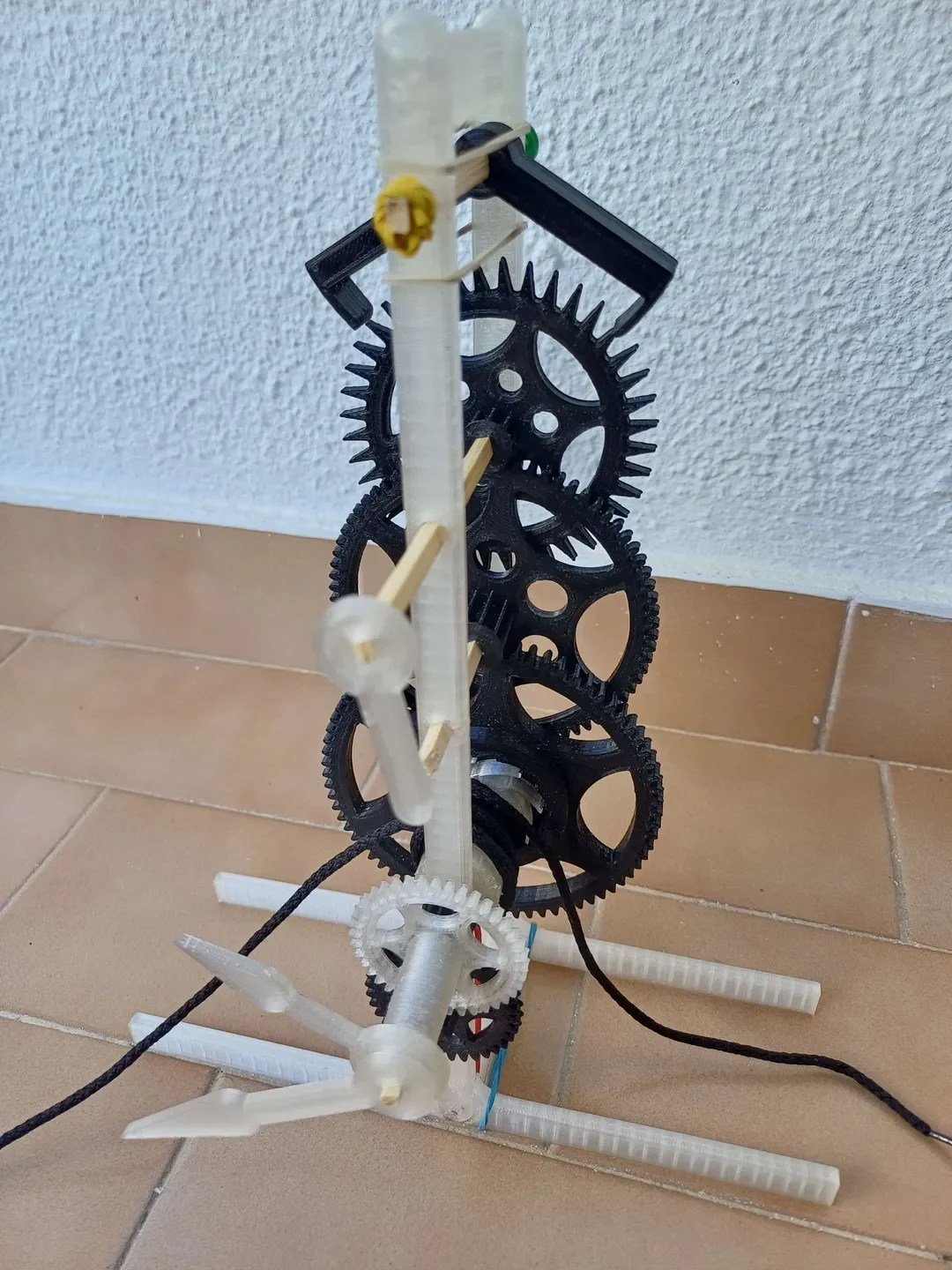

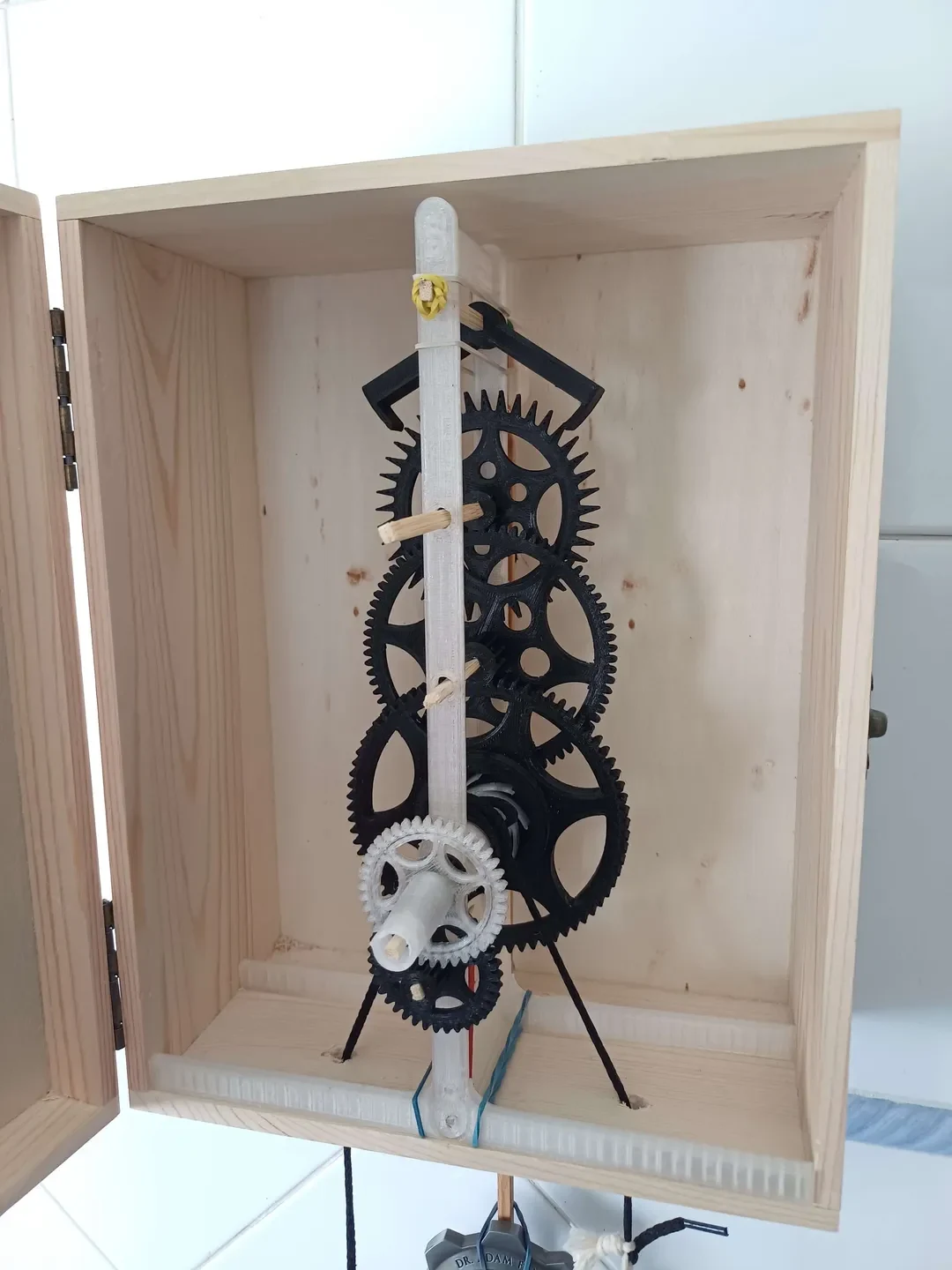

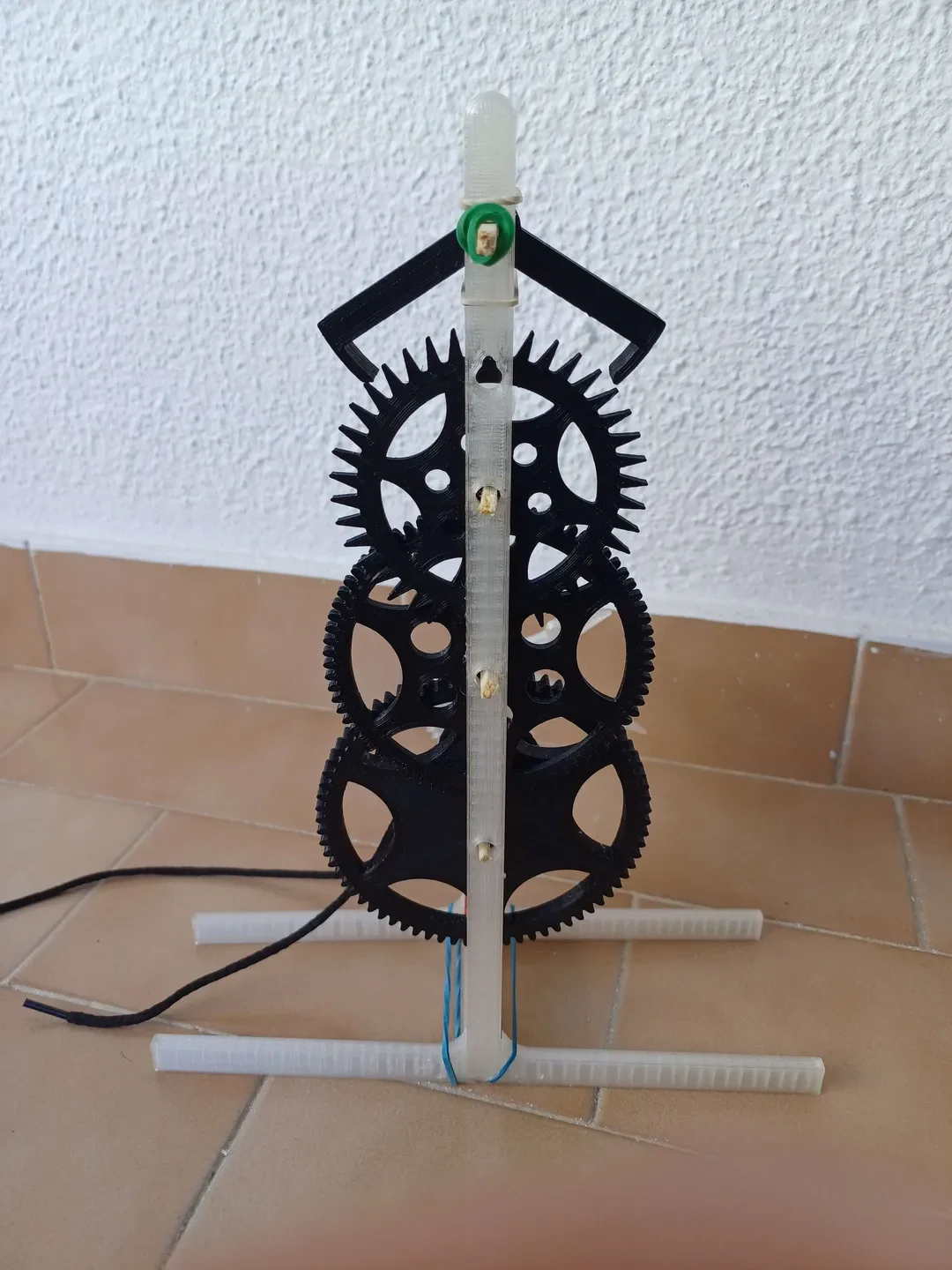

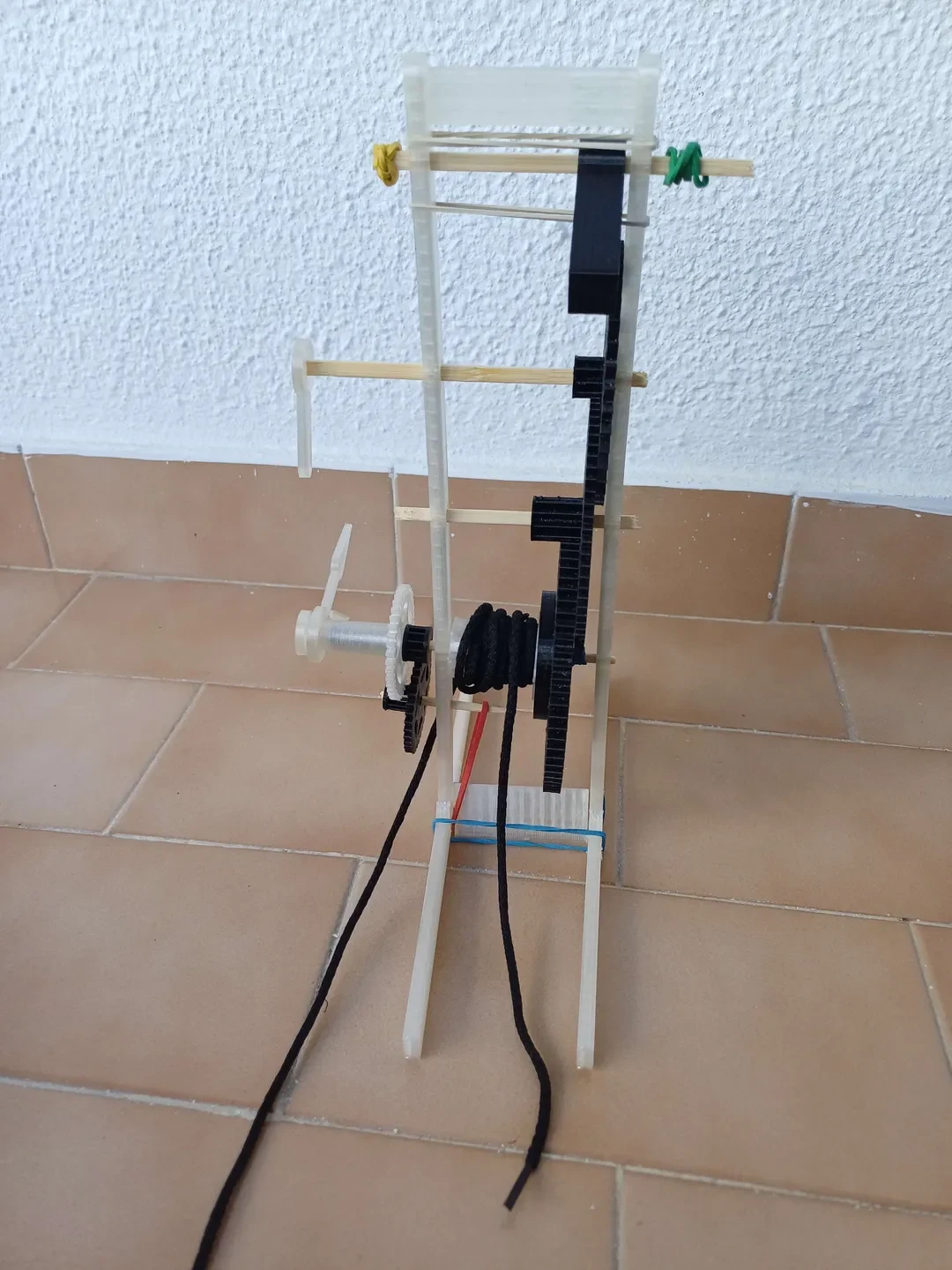

Я постарался максимально свести к минимуму количество напечатанных на 3D-принтере деталей (только шестерни, подставка для шестерен, стрелки часов и держатель маятника), поэтому коробка, циферблат, маятник, шнуры и гири — все это объекты, которые я использовал в качестве временных заменителей. Столярные детали подставки для часового механизма могут быть слишком хрупкими, поэтому резиновые ленты удерживают его на месте.
В качестве осей для шестерен я использовал прямоугольные деревянные шампуры, но оказалось, что они создают сильное трение. Я рекомендую использовать пластиковые или металлические оси для более плавного хода механизма (возможно, для этого потребуется изменить отверстия для осей в Scad-файлах ниже). Я также рекомендую более длинный маятник, чем тот, что на картинках, продолжительность секунды в таком механизме определяется длиной маятника по следующей формуле:
Т = 2π. квадратный_корень (г/л)
где:
Т — период маятника (время одного полного колебания),
π — это пи, математическая константа (приблизительно 3,14159),
L — длина маятника
g — ускорение свободного падения

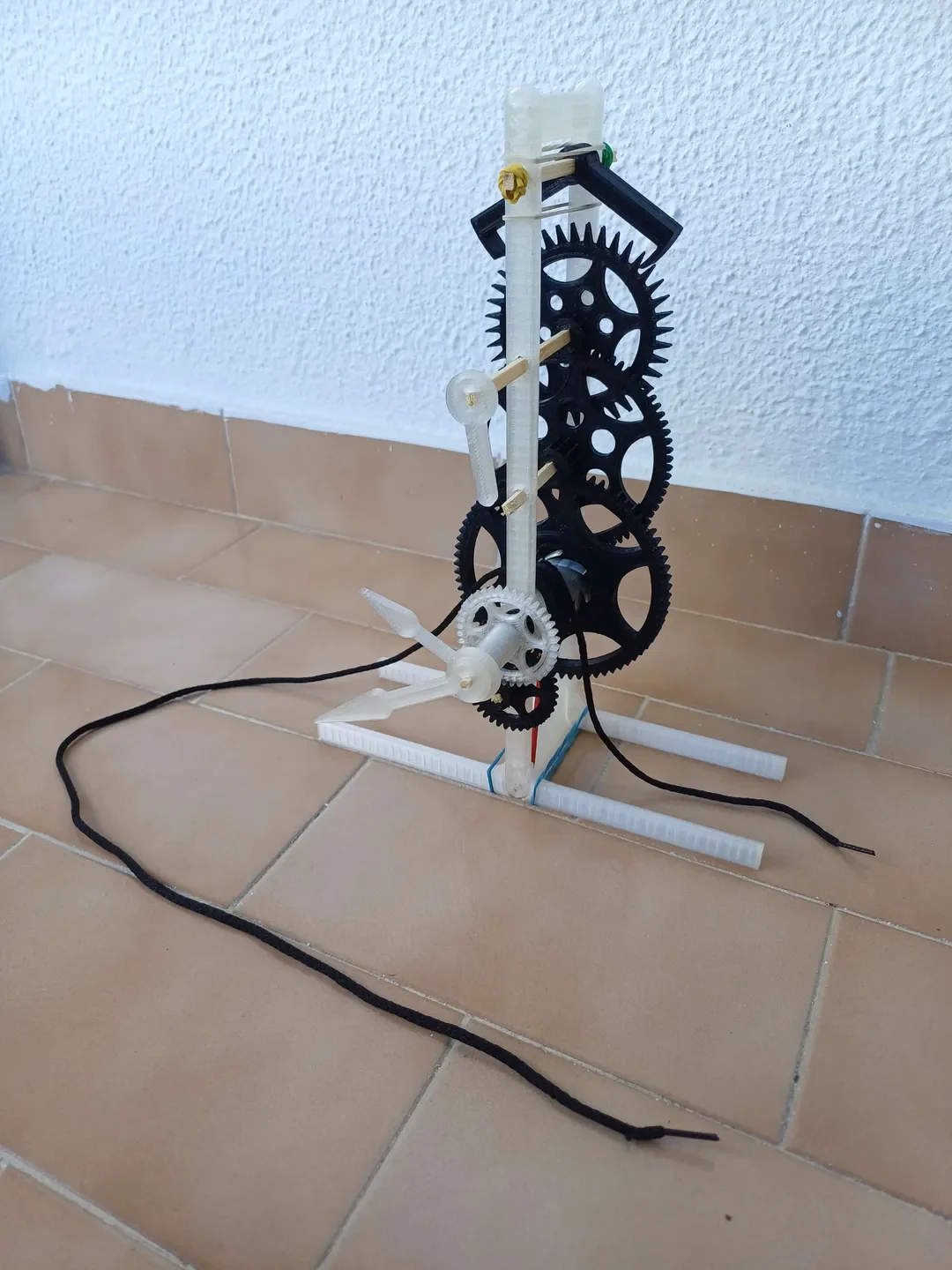

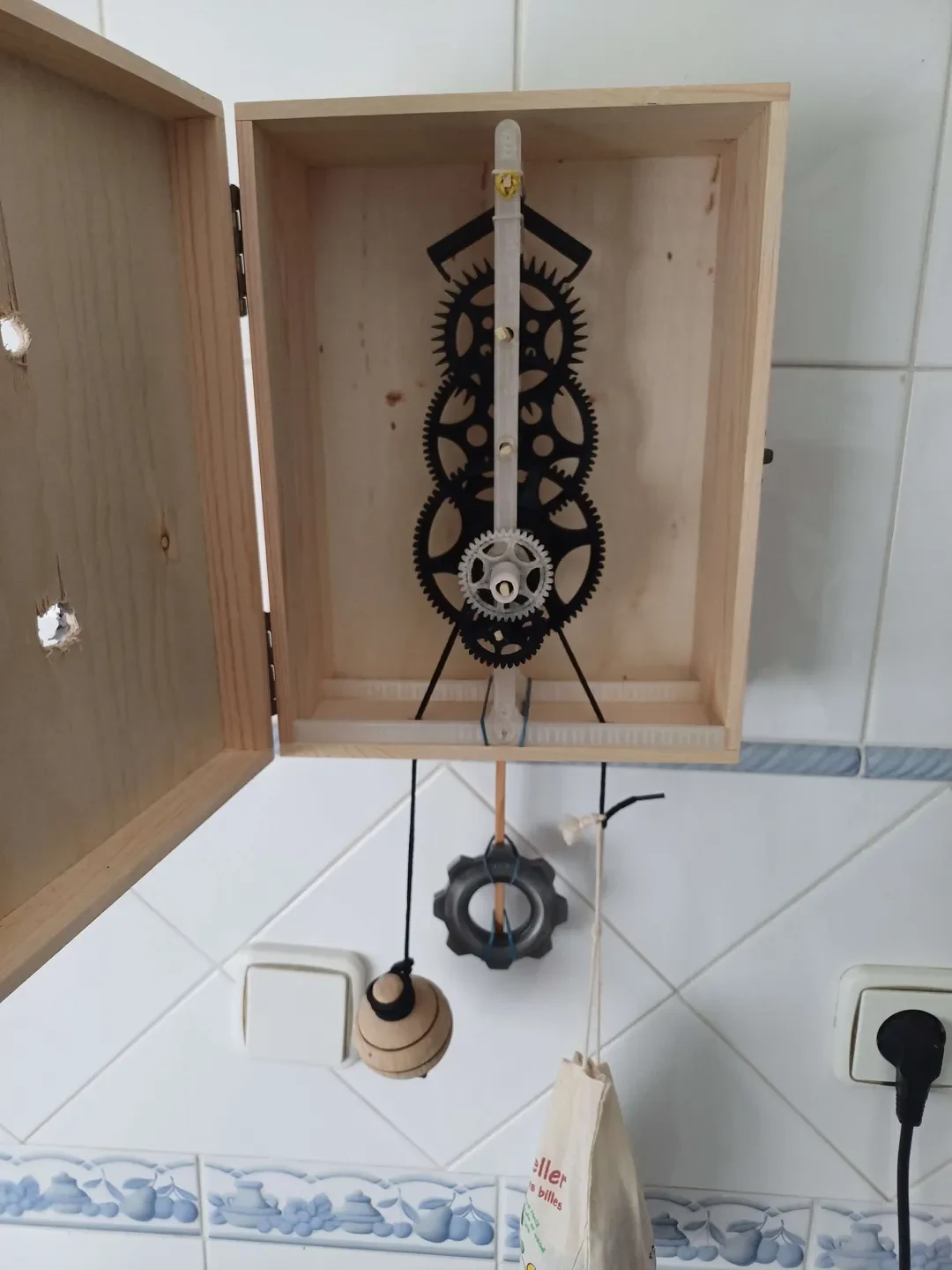

Весь код Scad находится на этой странице, и его легко изменить. То, как соединяются друг с другом детали, должно быть интуитивно понятно и легко понятно по фотографиям, за исключением шнура для гирь. Шну�� должен быть намотан и слегка завязан вокруг шнурового колеса (сделан путем соединения колпачка шнурового колеса и защелки шнурового колеса с двумя стержнями/стержнями), как в примере, и не должен мешать вращательному движению оси шестерни, проходящей через центр шнурового колеса. Шнур следует привязать к двум гирям, по одному на каждом конце, при этом более тяжелый груз должен находиться на правой стороне механизма, это должен быть минимальный вес, необходимый для плавного перемещения шестерен.

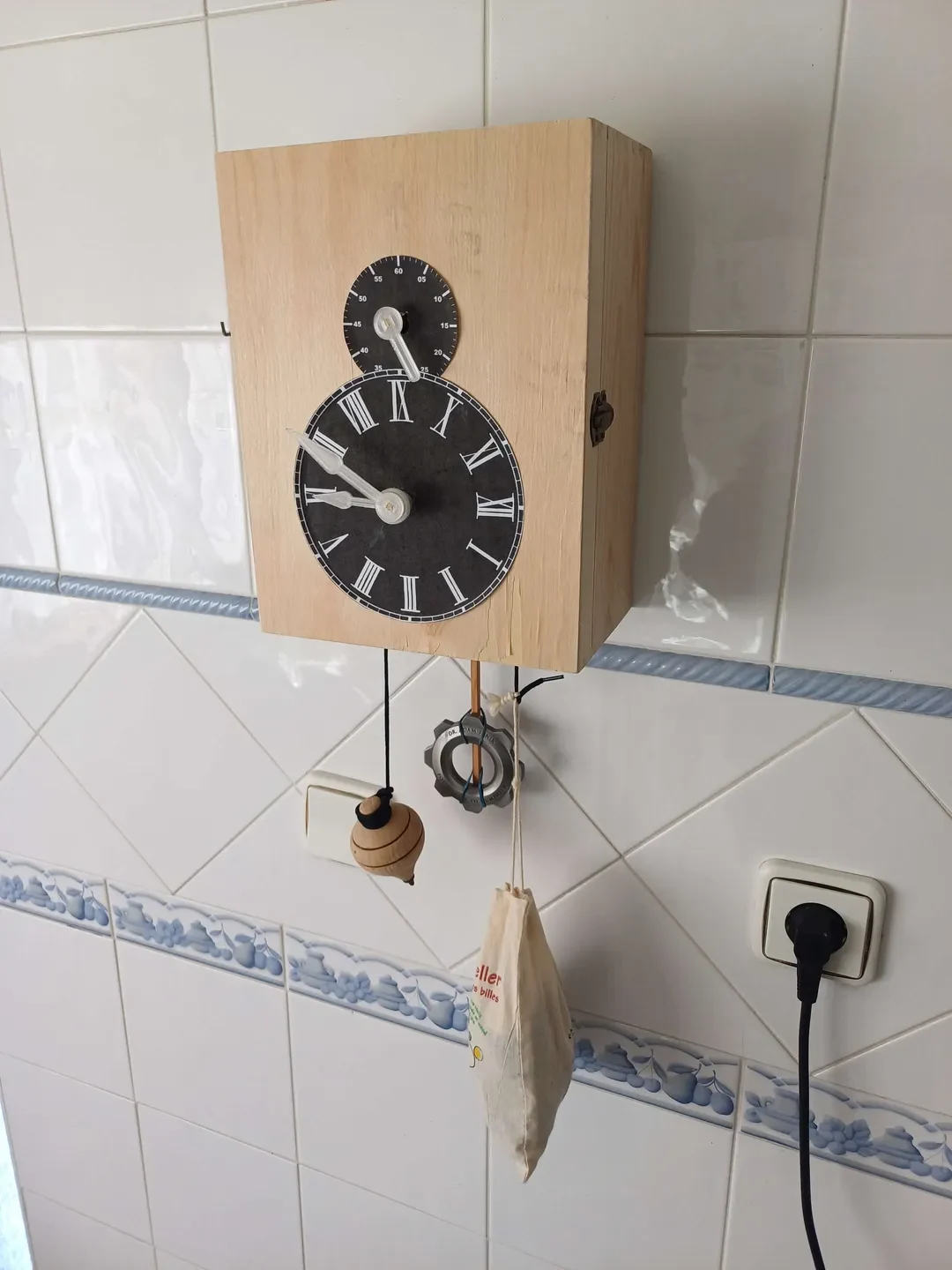

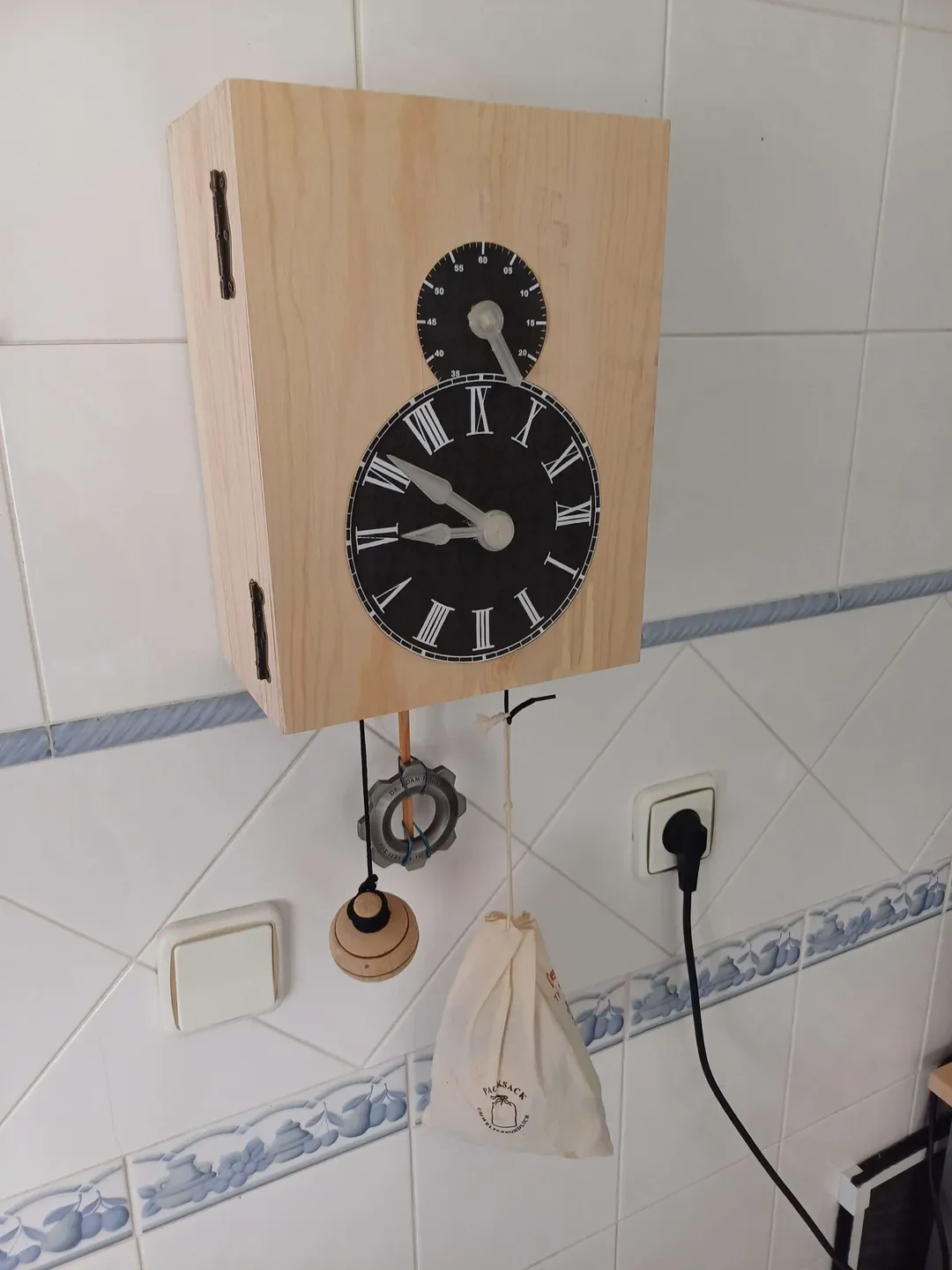

Поскольку маятник и груз находятся под основанием подставки для шестерен, этот механизм необходимо повесить на стену, чтобы он работал, если только вы не модифицируете подставку так, чтобы она работала. выше.
