Тающие часы Дали

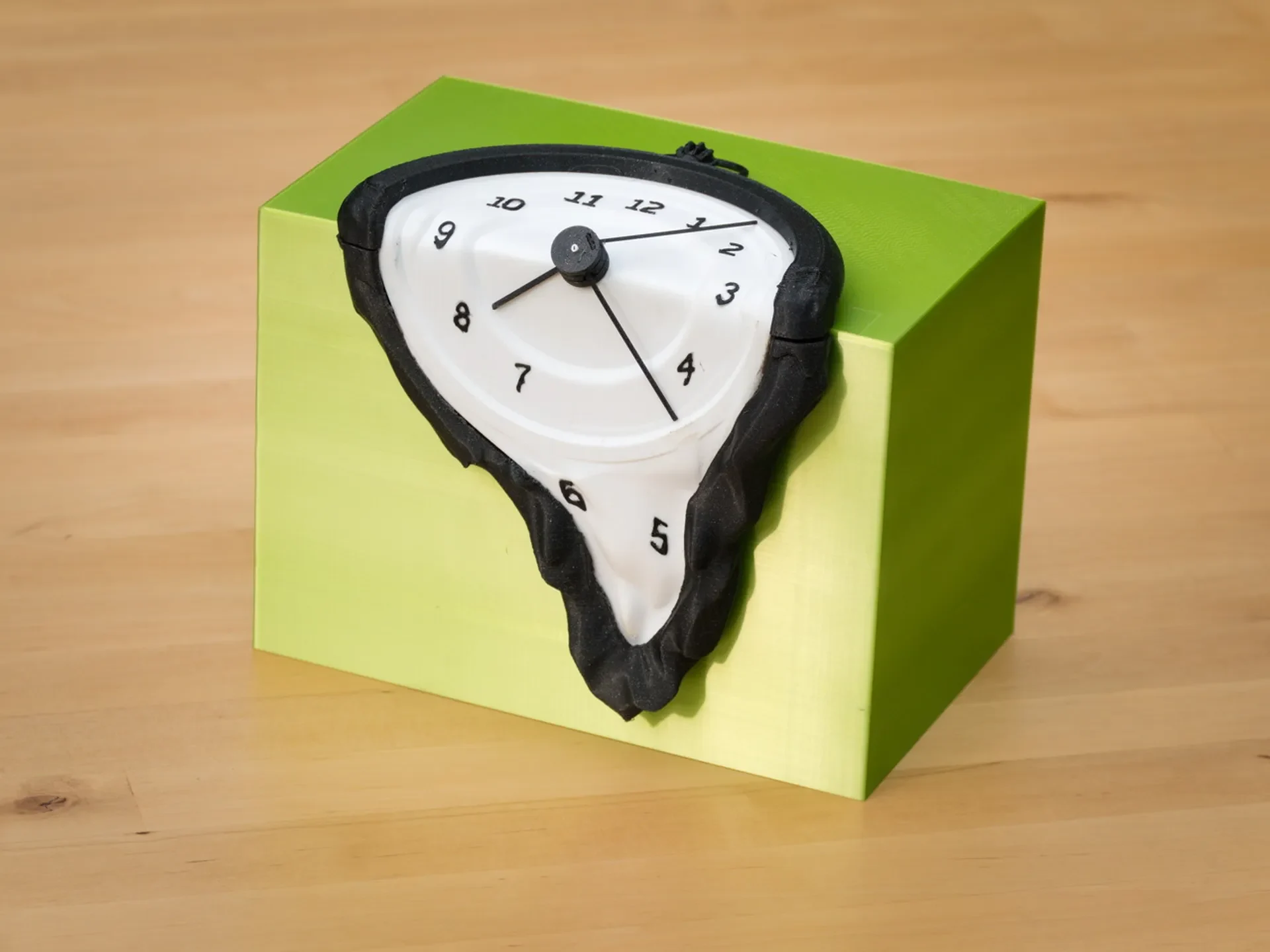

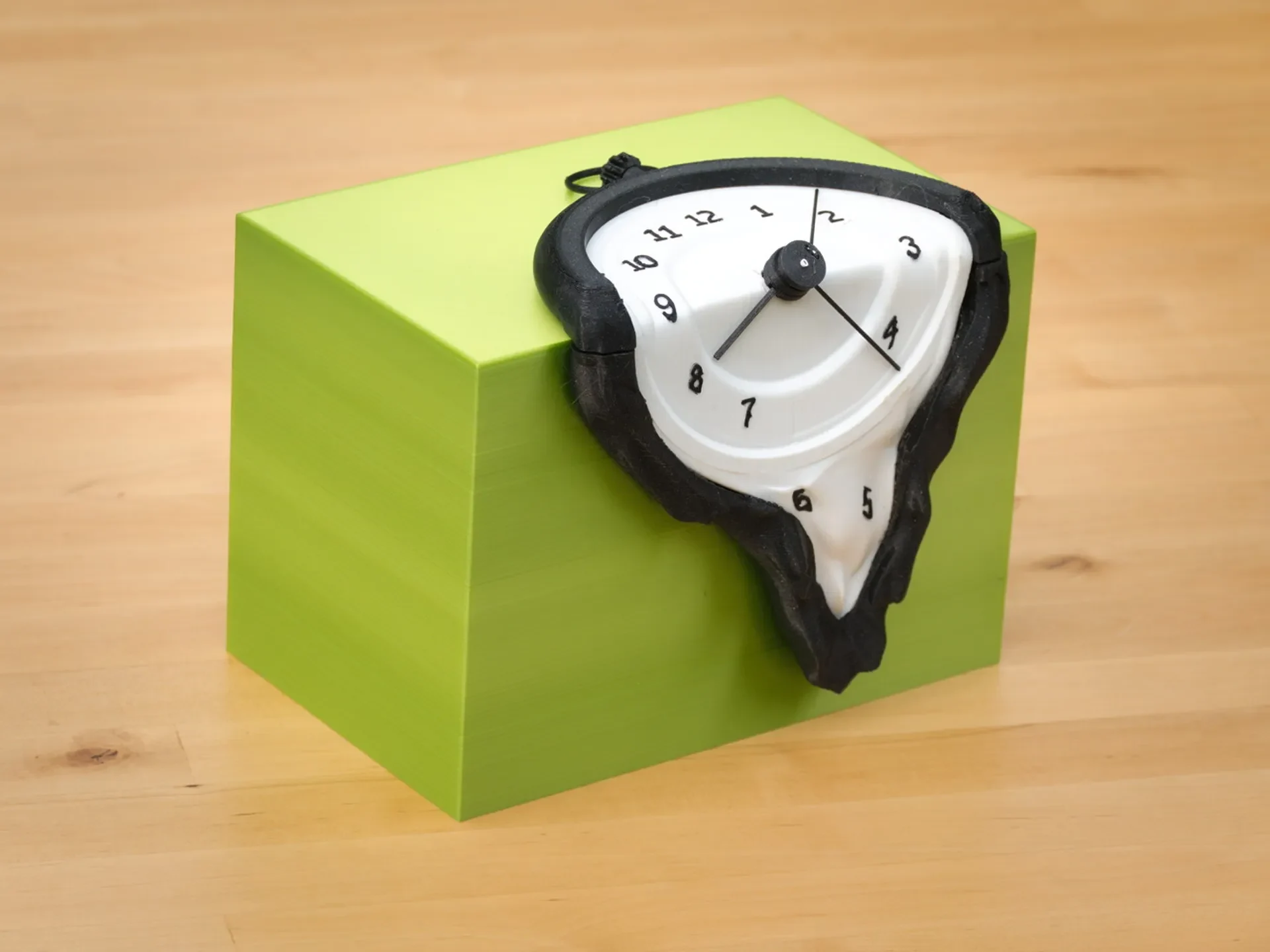

Это рабочие плавящиеся часы из знаменитой картины Сальвадора Дали «Постоянство памяти».

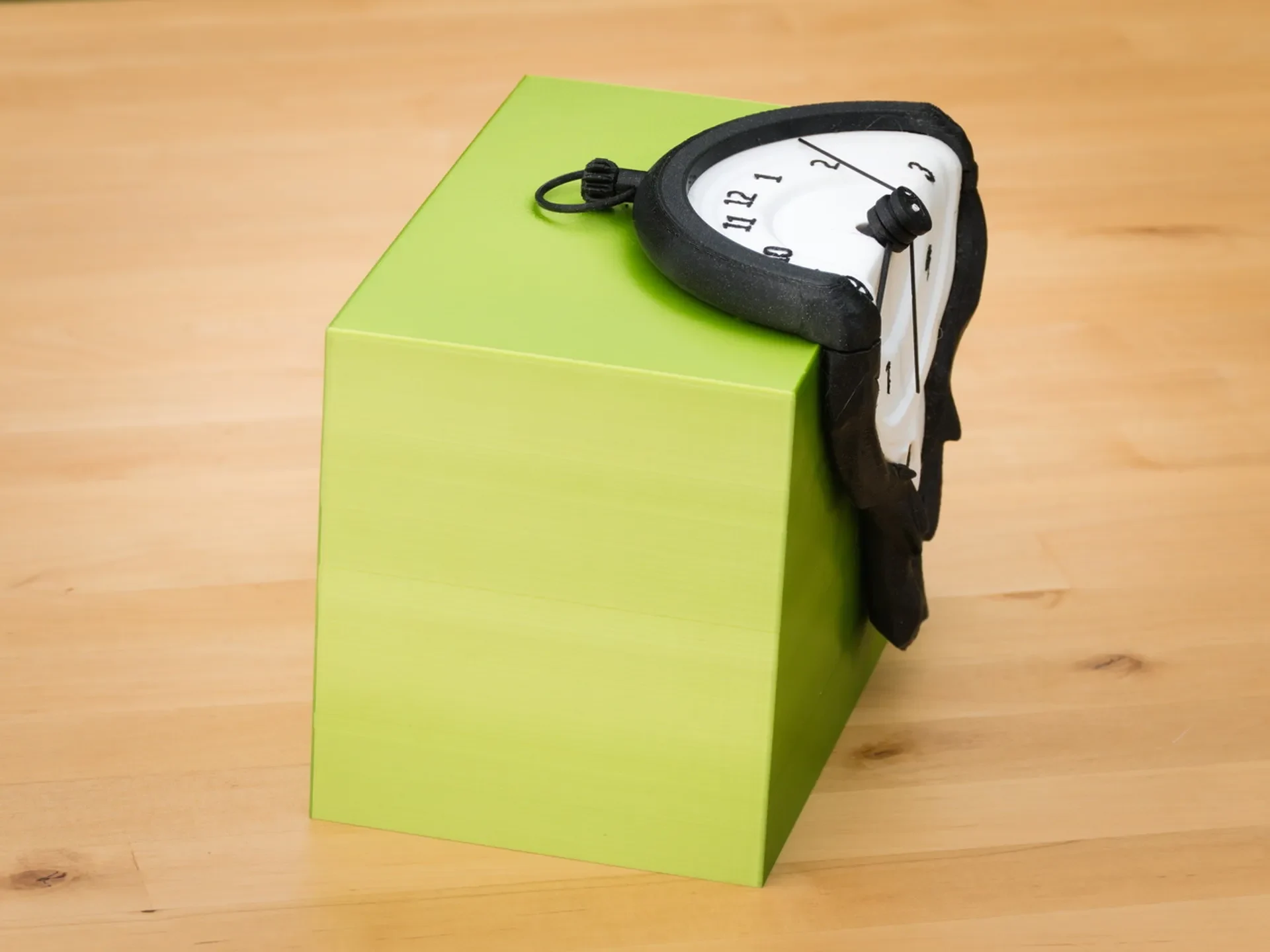

Три стрелки часов вращаются в горизонтальной плоскости относительно «обычной» части часов, лежащей на зеленом блоке, и переключаются в вертикальную плоскость, когда достигают «расплавленной» части часов, с которой капает стол. И наоборот по пути вверх.

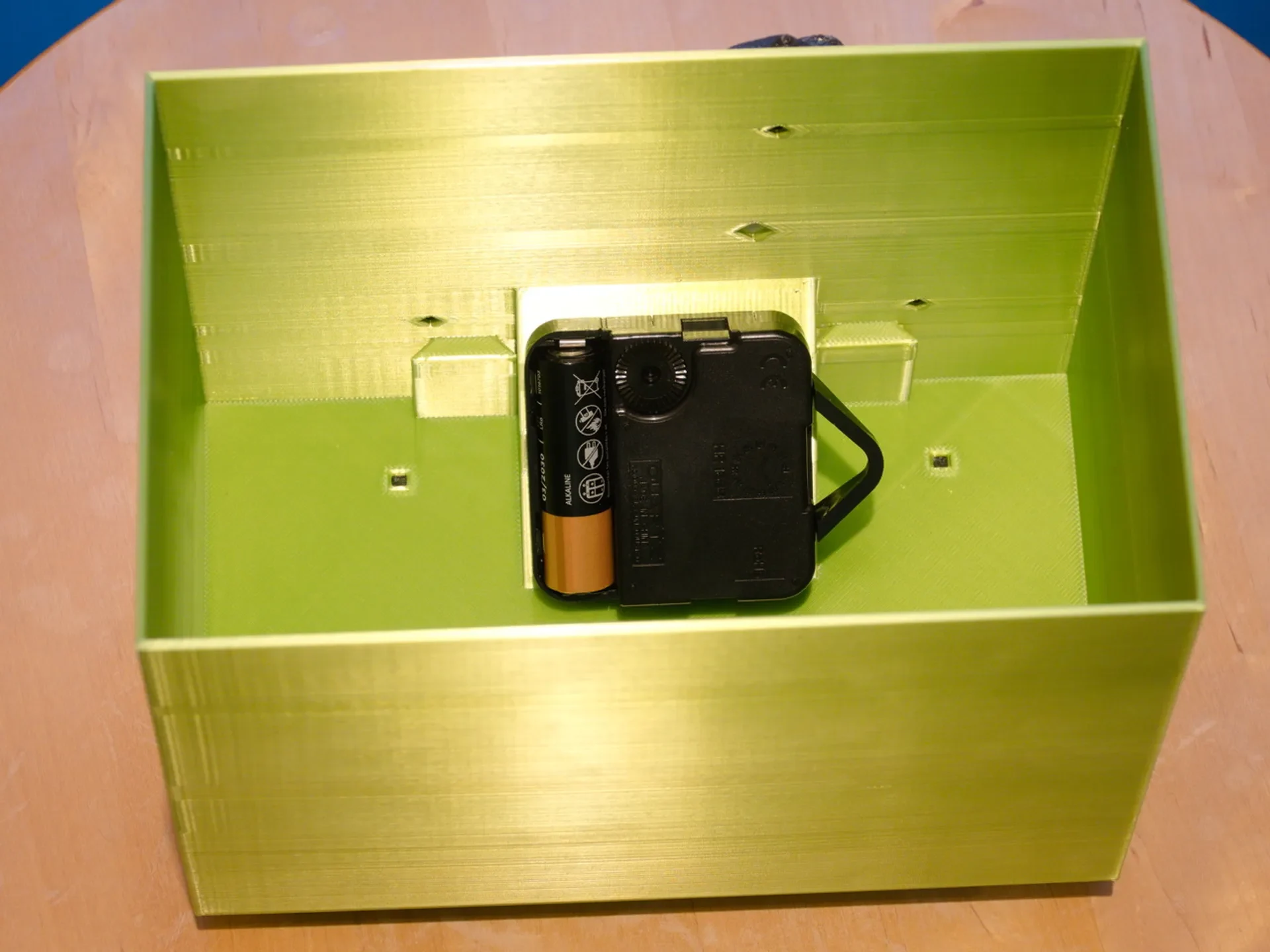

Эти часы изготовлены с использованием механизма замены кварцевых часов, сделанного своими руками, который можно купить в разных местах. Я заказал версию с высоким крутящим моментом, но вместо этого получил обычную версию.
Однако конструкцию еще можно доработать, поскольку секундная стрелка иногда застревает на две секунды в одном и том же месте, в то время как ее ось уже поворачивается в следующее положение. Следующий такт часов, секундная стрелка прыгает на две секунды вперед. Таким образом, время по-прежнему сохраняется правильно, только оно движется еще более нелинейно, чем показывает шкала, что некоторые могут счесть соответствующим концепции искажения времени этих часов. Переместив держатель второй руки немного выше, проблема уже значительно уменьшилась, как вы можете видеть в новом видео. Обра��ите внимание, что другие стрелки также могут на некоторое время застрять, а затем догнать их, как вы можете видеть на минутной стрелке в средней части видео, которая работает в 10 раз быстрее, чем в реальном времени.
Для коронного колеса в верхней части часов (которое, кстати, вращается) я использовал шестерню из совместимых с Lego Technic шестеренок нестандартных размеров, напечатанных marian42. Я надеялся привести в движение колесо настройки кварцевого механизма вместе с коронным колесом часов через какие-то (конические) шест��рни. Но я начал работу над этим проектом слишком поздно для крайнего срока подачи заявок на конкурс, и Fusion 360 на этот раз не совсем сотрудничал (вероятно, из-за отсутствия у меня опыта работы с инструментами для лепки), поэтому мне пришлось пропустить эту часть. Но добавление шестеренок, вероятно, в любом случае привело бы к слишком сильному торможению часового механизма. Поэтому я уже обдумывал механизмы, позволяющие подключать шестерни только тогда, когда необходимо отрегулировать время.
Распечатать инструкции
Я напечатал все в PETG, кроме зеленой коробки, которая находится в PLA, потому что это то, что у меня валялось в черно-белых тонах. Но я думаю, что НОАК тоже подойдет.
Посмотрите файлы .3mf, чтобы узнать, как я печатал различные части и в какой ориентации. Большинство вещей стандартны, но для вещей, требующих более высокой точности, я провел несколько экспериментов с высотой слоя 0,10 мм и 0,15 мм и выбрал высоту слоя, которая дала наилучшие результаты. Иногда я увеличивал количество вертикальных периметров, чтобы избежать заполнения. Кроме циферблата, ничего не требует поддержки.
Вот некоторые особые замечания:
Циферблат предназначен для печати в вертик��льном положении стороной с 3 часами вниз. Таким образом, получается максимально гладкая поверхность и наименьшее трение вокруг угловых точек. Ему нужны опоры только на печатной платформе. Я добавил блокировщик поддержки вокруг цифры 5, чтобы не испортить поверхность часов.

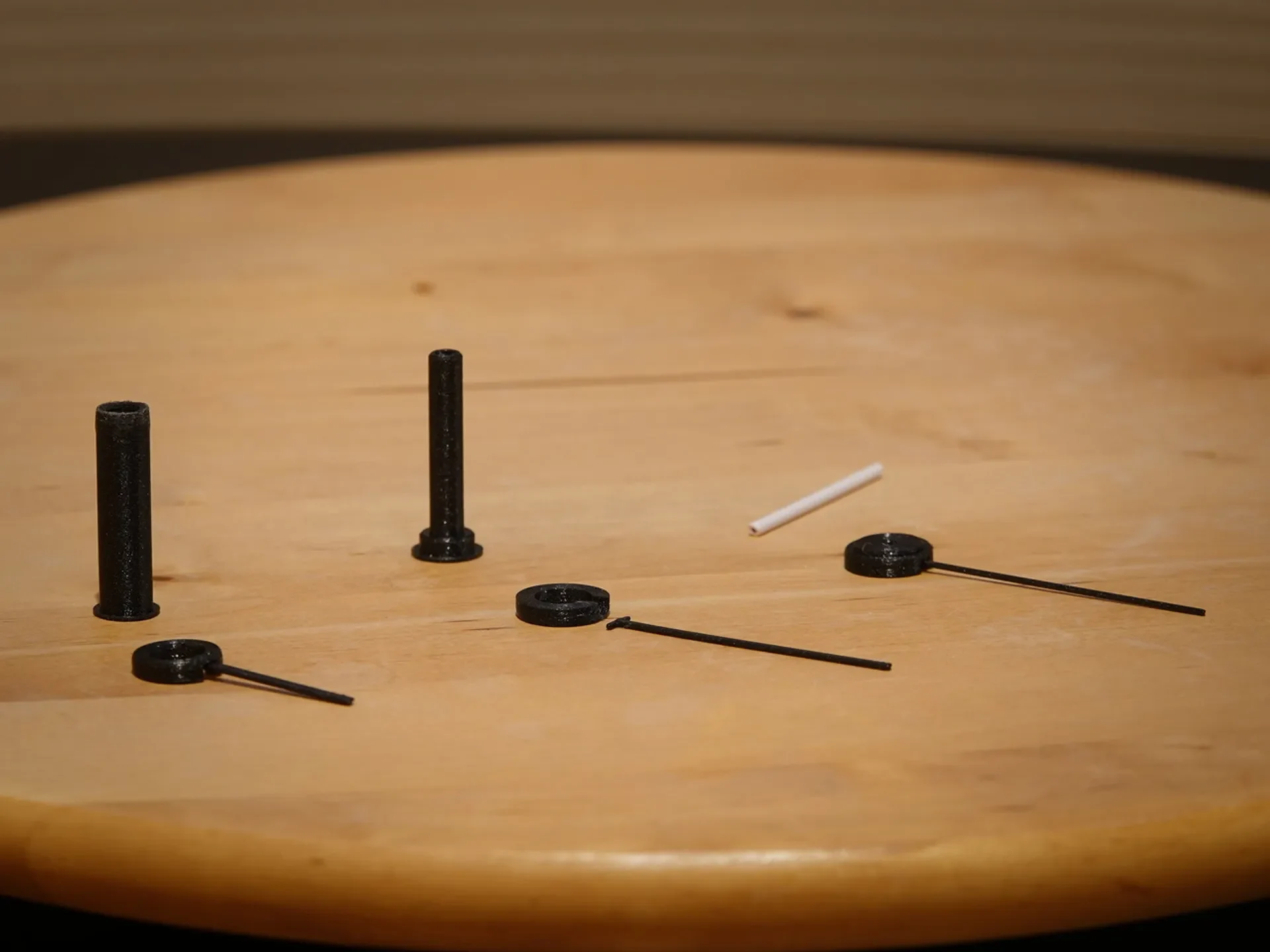

Я распечатал детали держателя (трубку и диск) отдельно, чтобы свести к минимуму натягивание ниток.
Расплавленная рамка часов (вертикальная черная часть) должна быть напечатана вертикально. Я добавил поля толщиной 15 мм, чтобы они были устойчивыми.
Инструкции по сборке

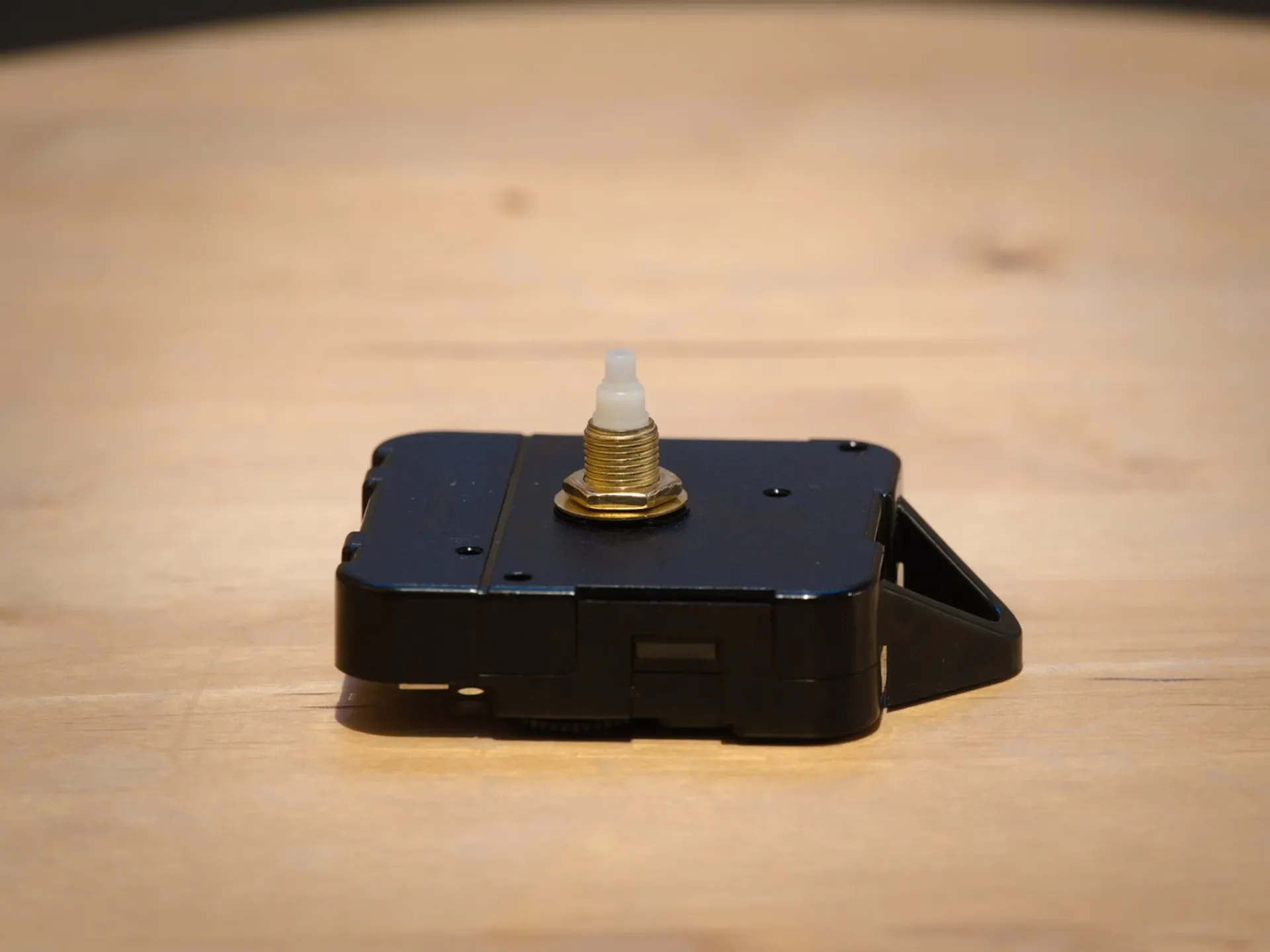

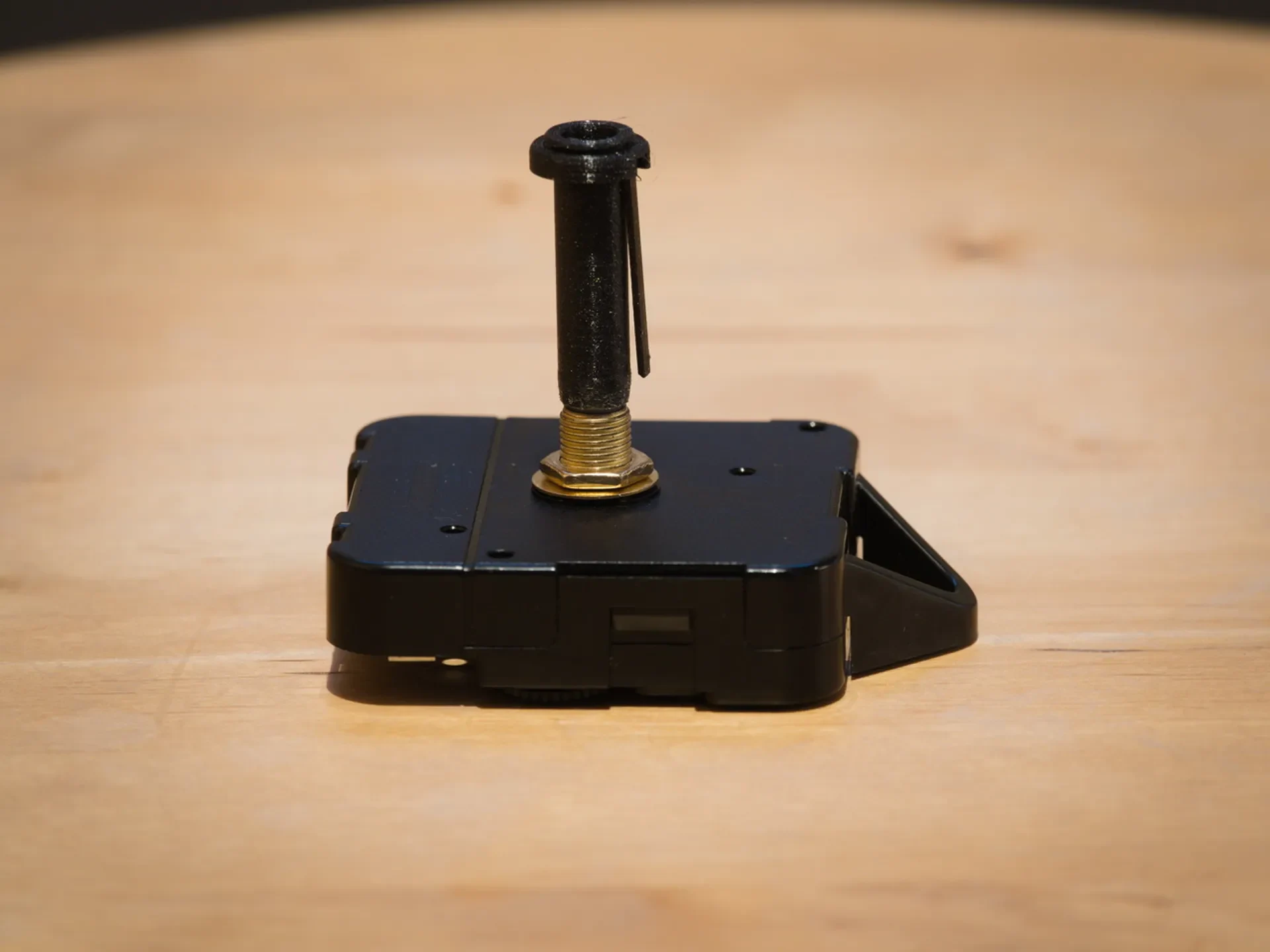

Убедитесь, что диаметр трубок, удерживающих стрелки на механизме часов, соответствует внутреннему диаметру конструкции (5,25 мм для часовой стрелки и 3,30 мм для минутной стрелки). В противном случае вы не сможете повторно использовать поставленные мной детали.

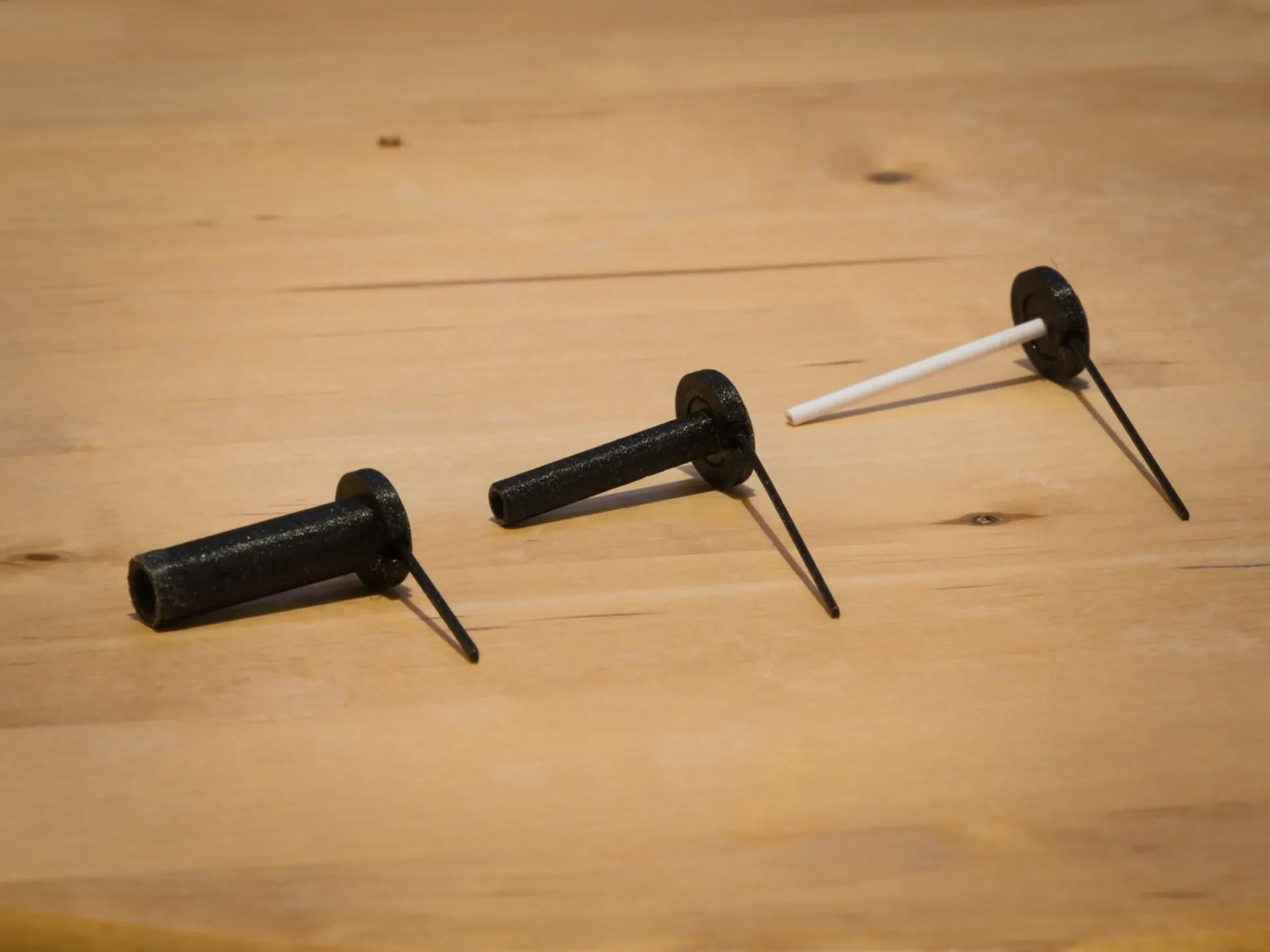

Стрелки часов необходимо вставить в соответствующие часовые диски изнутри диска и вытянуть их наружу. Убедитесь, что они висят очень свободно и могут легко поворачиваться практически от 0 до 90 градусов относительно оси трубки. Здесь действует гравитация, и если трение слишком велико, часы не будут работать.

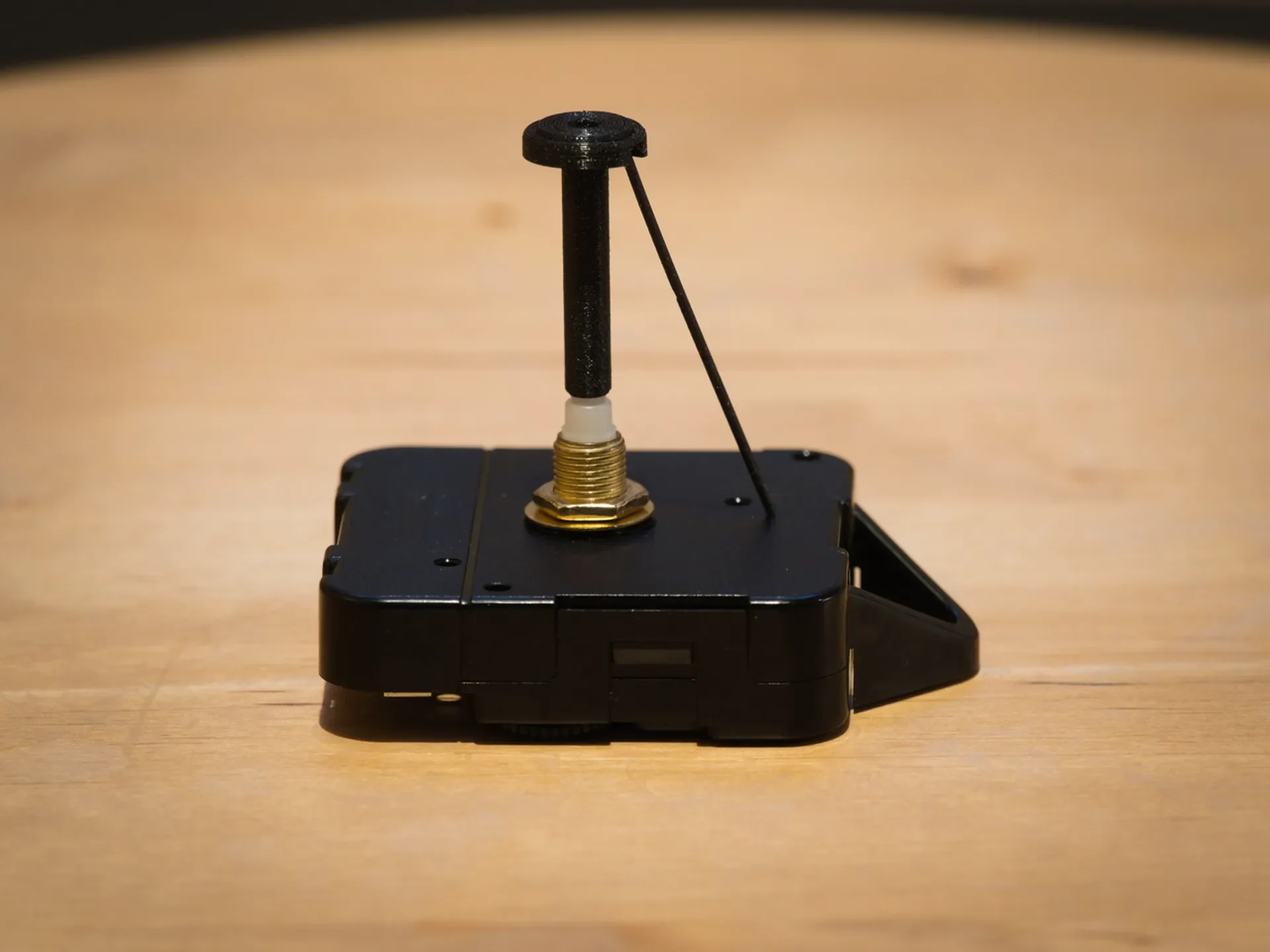

В моем часовом механизме штифт для подключения секундной стрелки имеет
