голо-часы

в обновлении 2 (2016/11/25) добавлены печатные прокладки и монтажная пластина двигателя для двигатель 20 мм нм

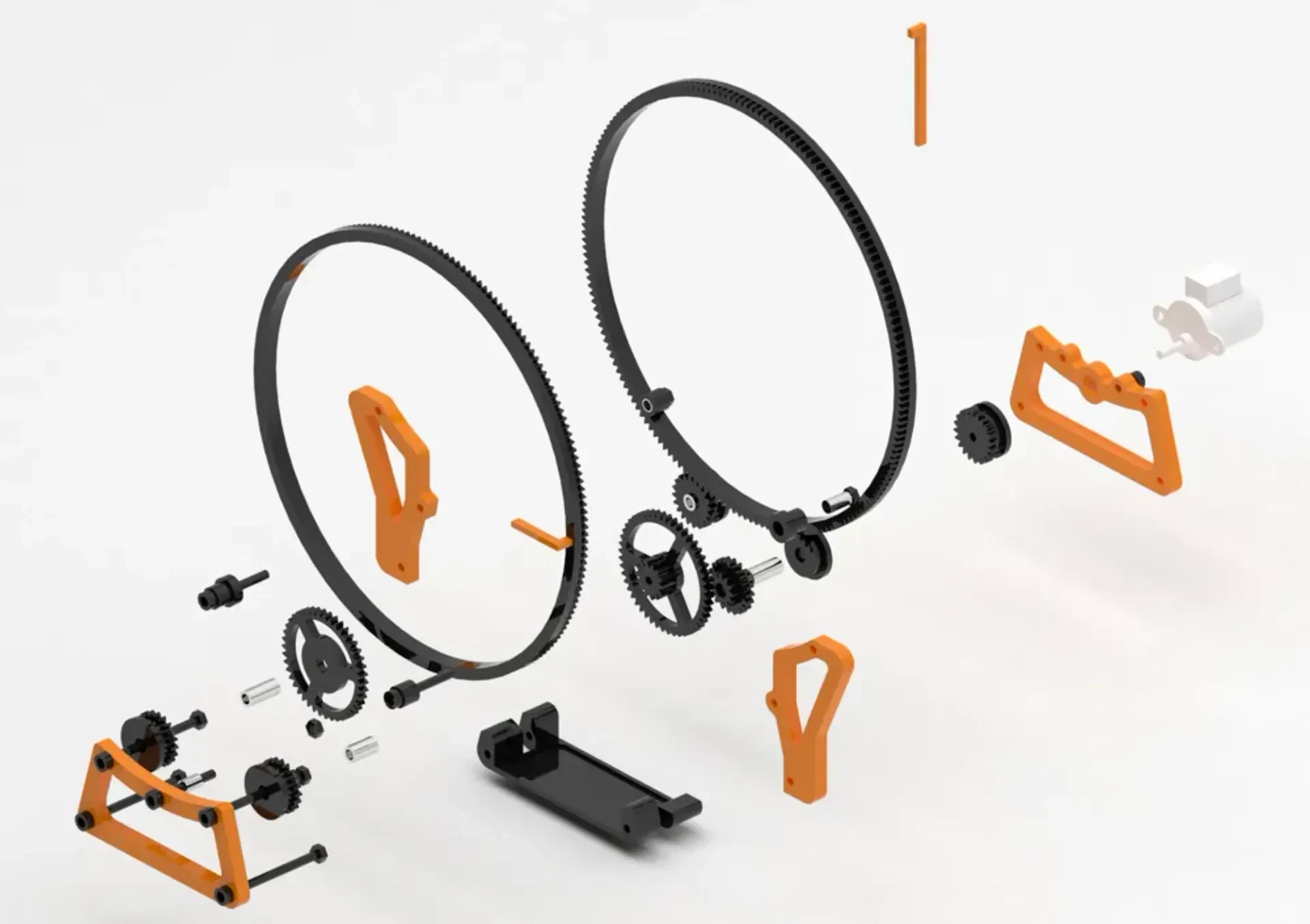

обновление 1 (2015/2/6): добавлена таблица последовательности сборки.

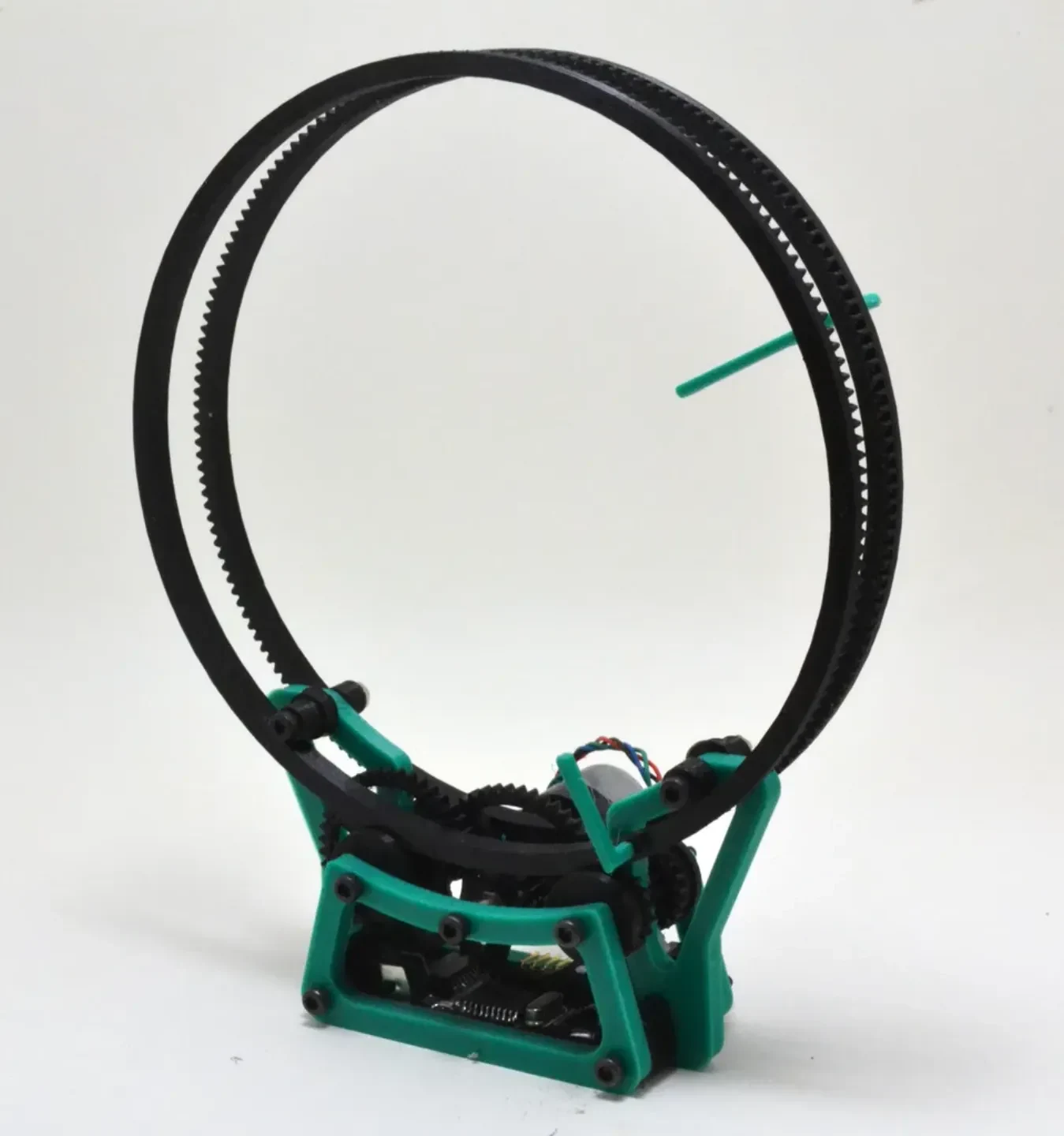

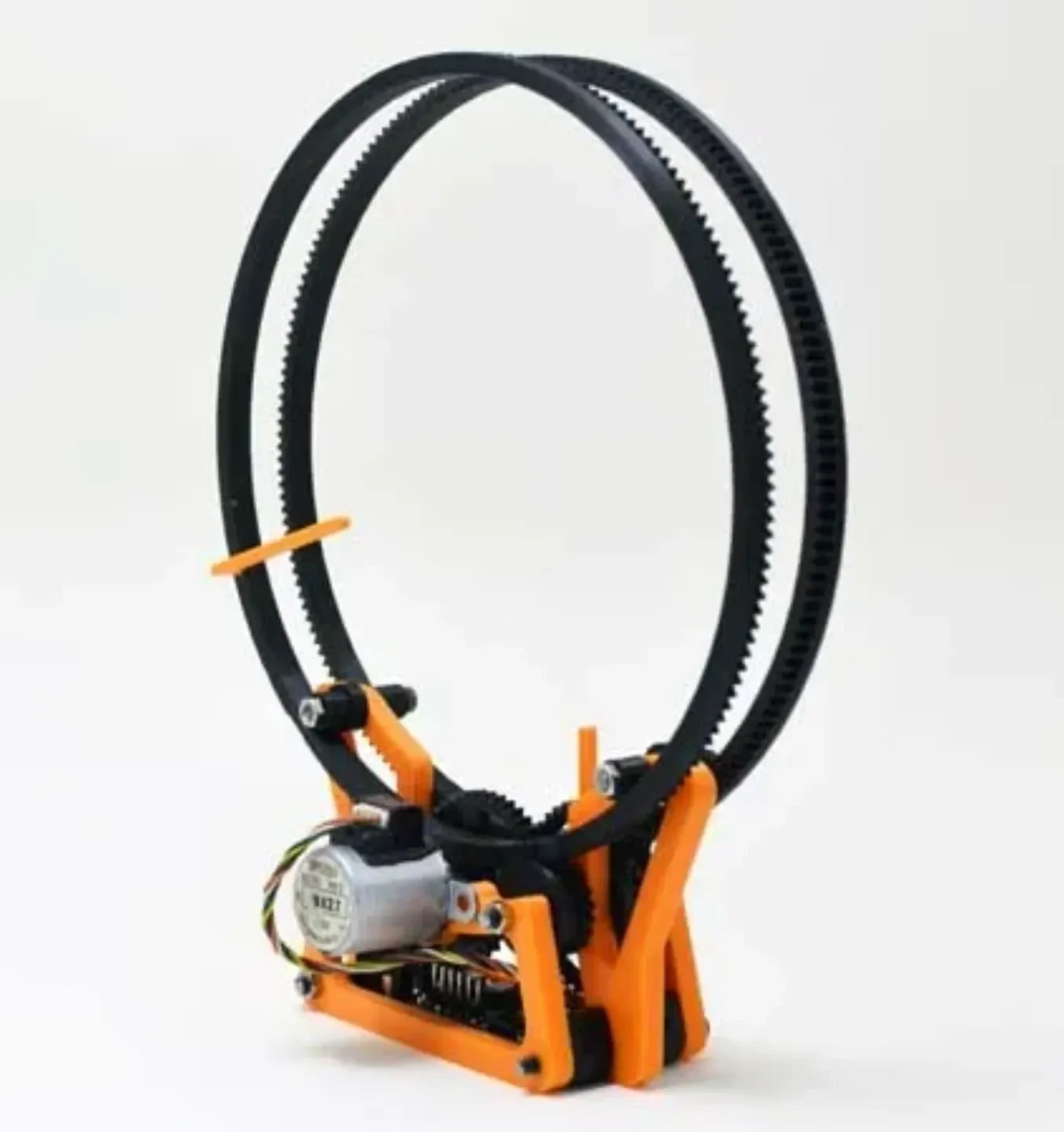

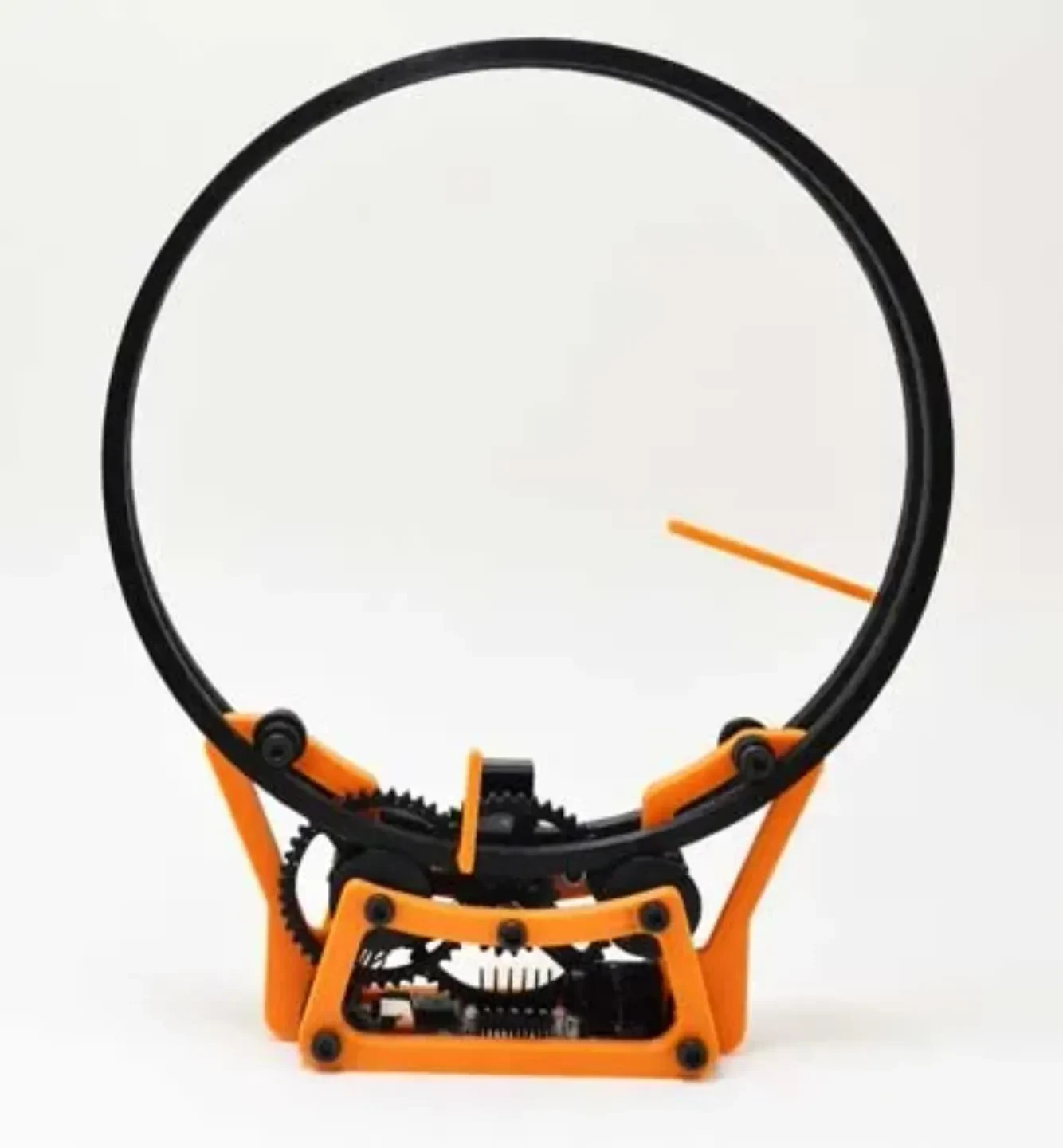

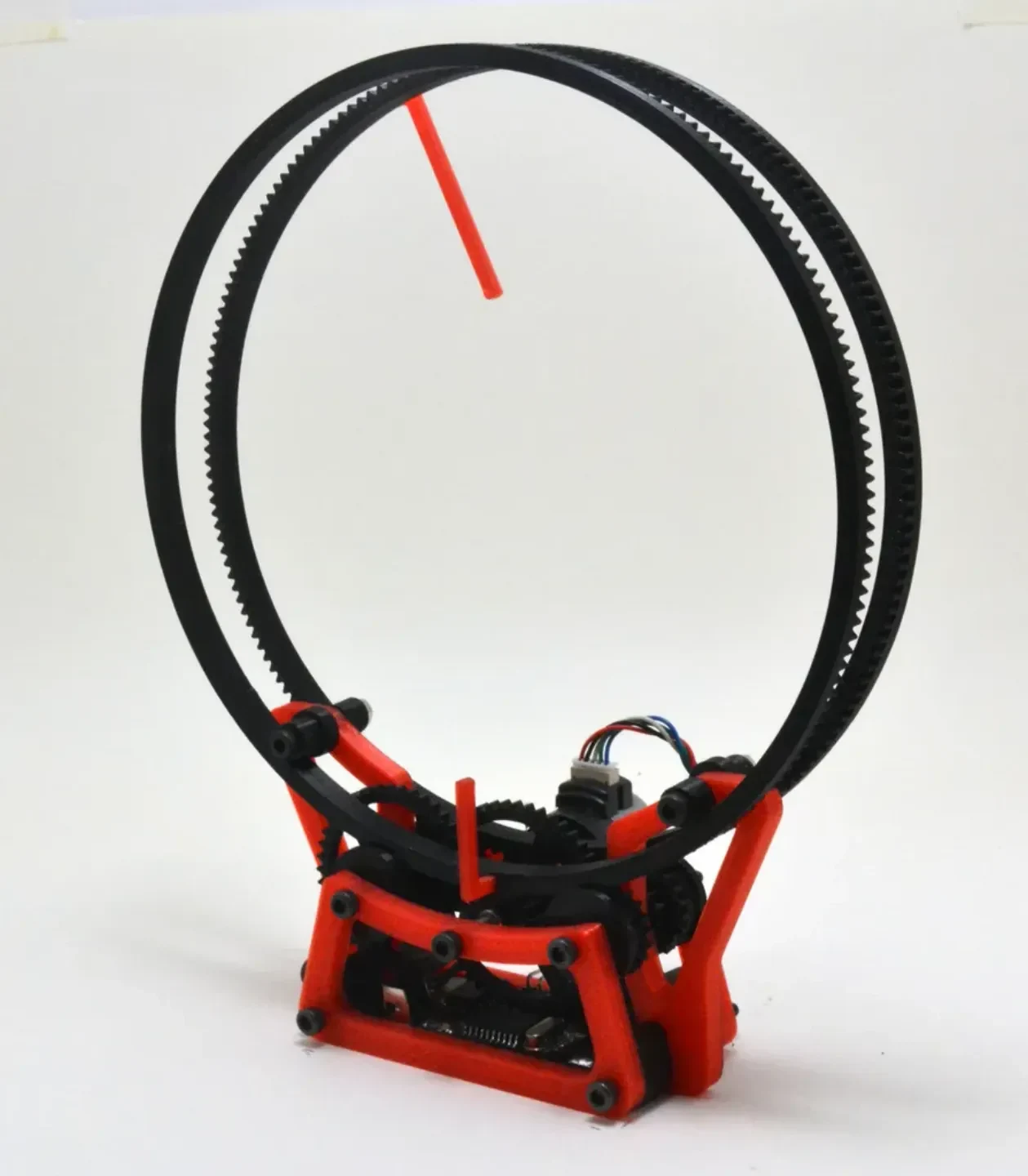

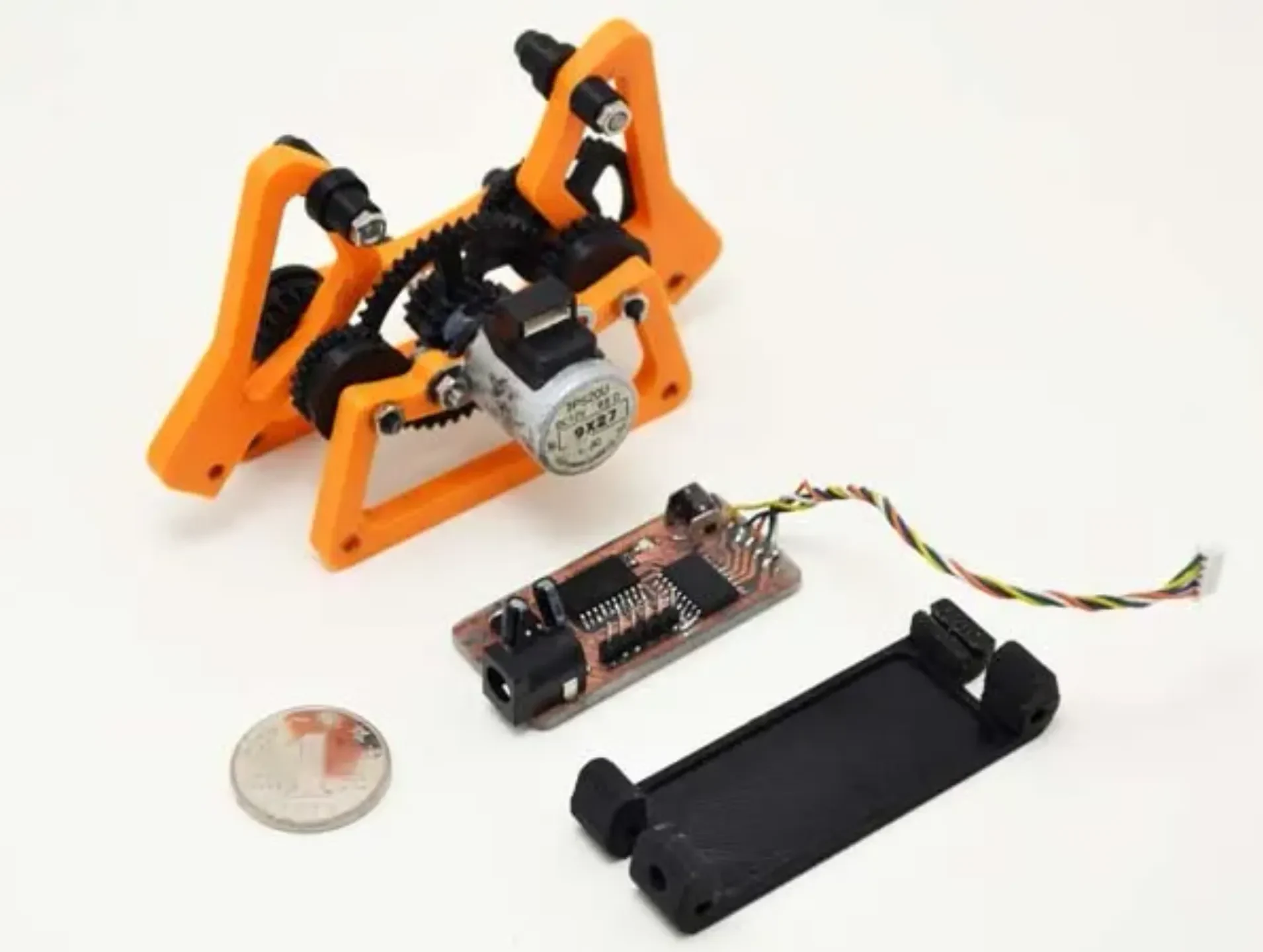

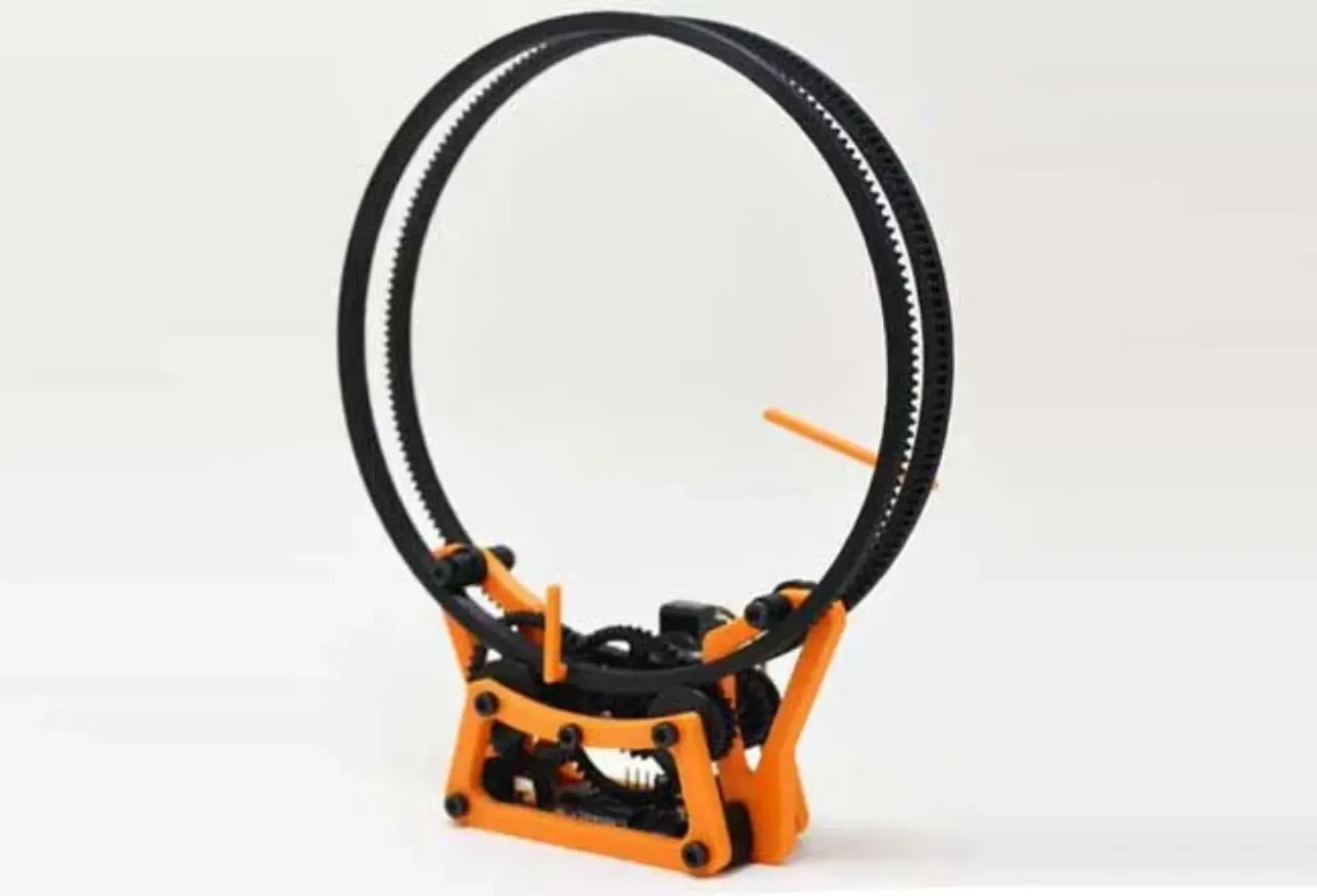

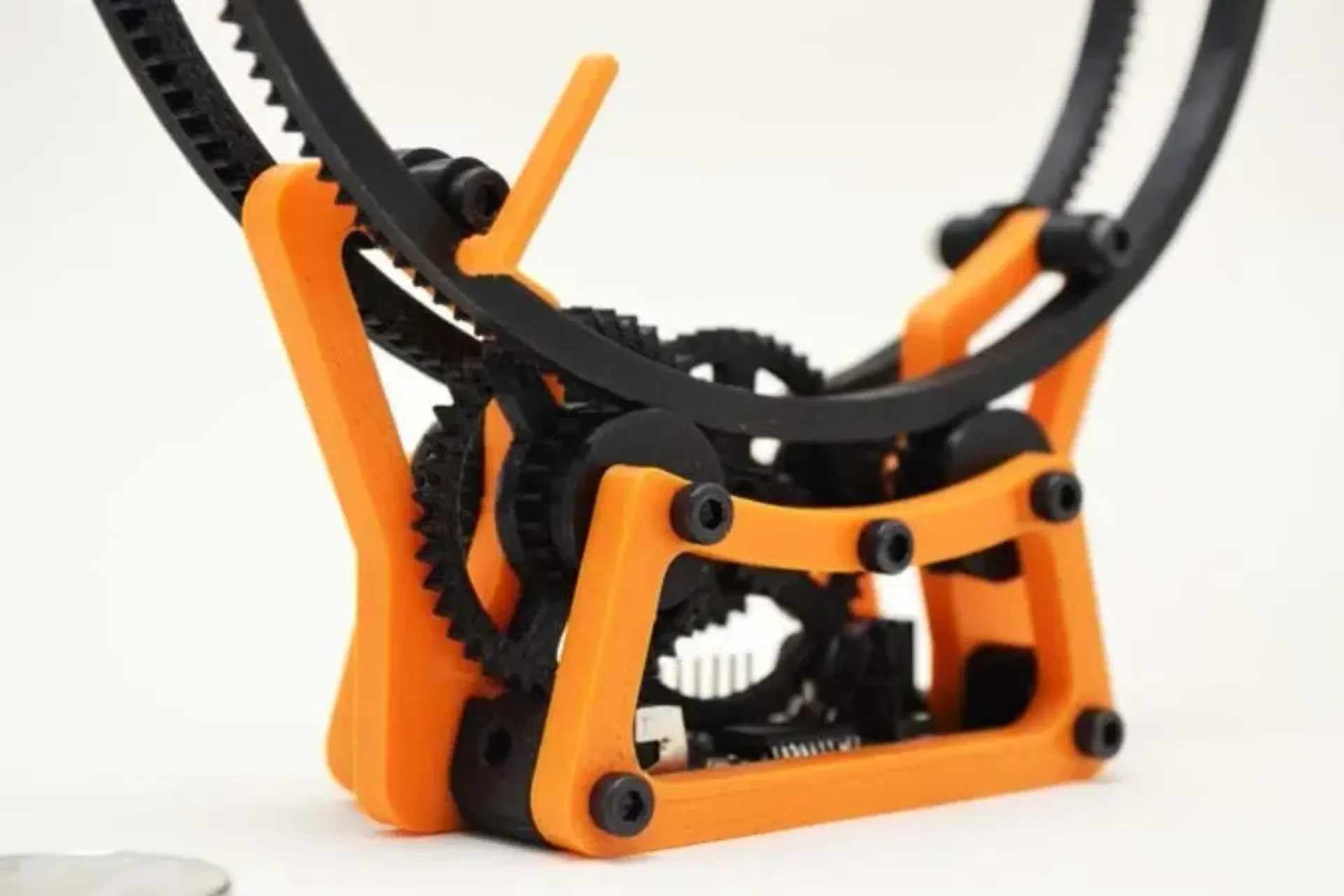

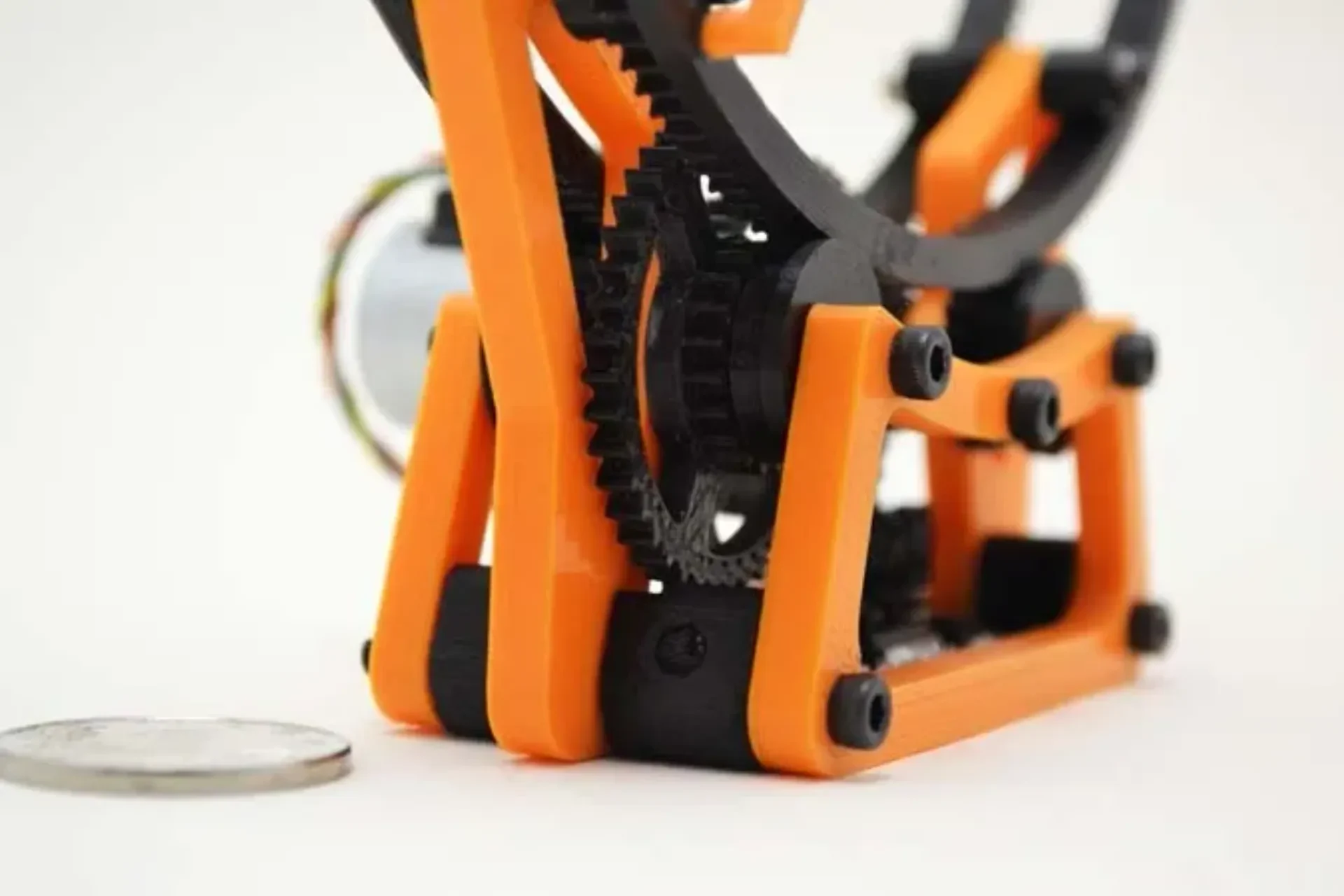

Это простые часы, основанные на одном шаговом двигателе с редуктором, который я нашел в излишках 10 долларов за доллар… По сути, двигатель представляет собой мотор-редуктор с соотношением сторон 1:30, работающий при напряжении 12 В, с валом диаметром 3 мм. Одиночный двигатель приводится в движение схемой attiny2313 и l293dd с кодом, написанным на Arduino IDE. Одиночный двигатель приводит в движение зубчатую передачу, которая, в свою очередь, приводит в движение минутное и часовое кольца. Атти каждую минуту приводит в движение двигатель, приводя в движение минутное и часовое колеса.

купить по адресу:

https://www.tindie.com/products/ekaggrat/holo-clock-2/

Инструкции

распечатайте все детали толщиной слоя минимум 0,2 мм.

болты: м3 х 45 мм 4

м3 х 25 мм 2

м3 х 22 мм 1

установочный винт m3 x 10 для мотор-редуктора

м3 гайка х 7

для двигателя NPM (опция)

м2 х 10 2

м2 гайки 2

для двигателя bj25/bj20

Саморезы m3 x 15 2

Прокладки для печатных плат / вырезанные из любой латунной/медной трубки (также возможен вариант для печати)

Внешний диаметр 4,5 x внутренний диаметр 3,5 мм x длина 12 мм 2 шт.

Внешний диаметр 4,5 x внутренний диаметр 3,5 мм x длина 8,5 мм 4 шт.

Внешний диаметр 4,5 x внутренний диаметр 3,5 мм x длина 6,5 мм 2 шт.

Для шагового двигателя вы можете использовать любой диаметр 20 или 25 мм с передаточным числом более 1:10, биполярный или униполярный.
