Часы с трехосным турбийоном Make/Mods

21.02.21
К вашему сведению: чтобы быть в курсе того, что я делаю, я завел страницу в Instagram @mcmaven.pdx, где публикую некоторые из своих 3D-печатных и других проектов, которые я не публиковал здесь.

Примечания к сборке трехосных часов с турбийоном:

(��агрузите PDF-файл с примечаниями к сборке трехосных часов с турбийоном со страницы Thing Files, чтобы получить самую свежую и дополнительную информацию.)

Обзор триаксиальных марок:

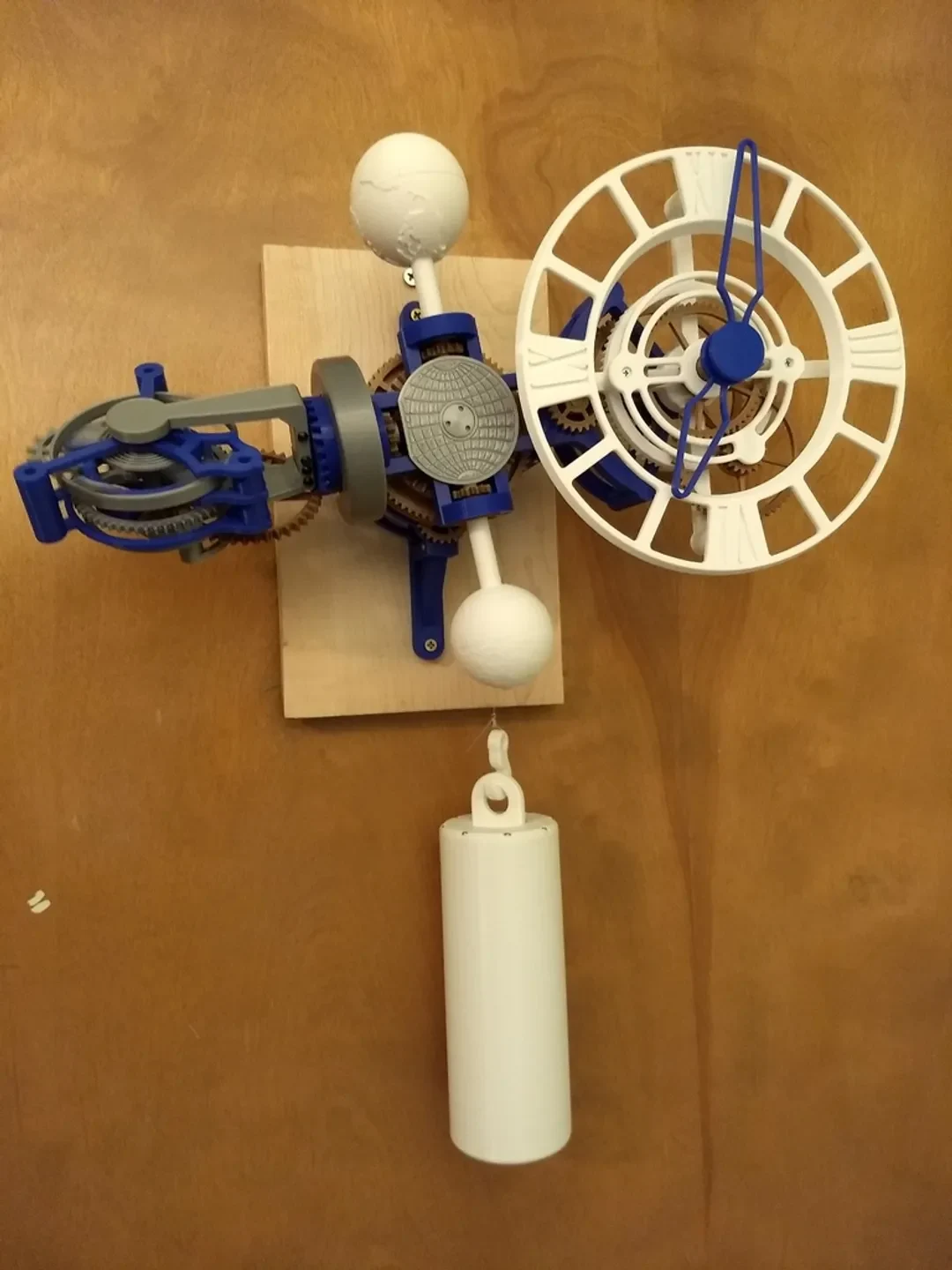

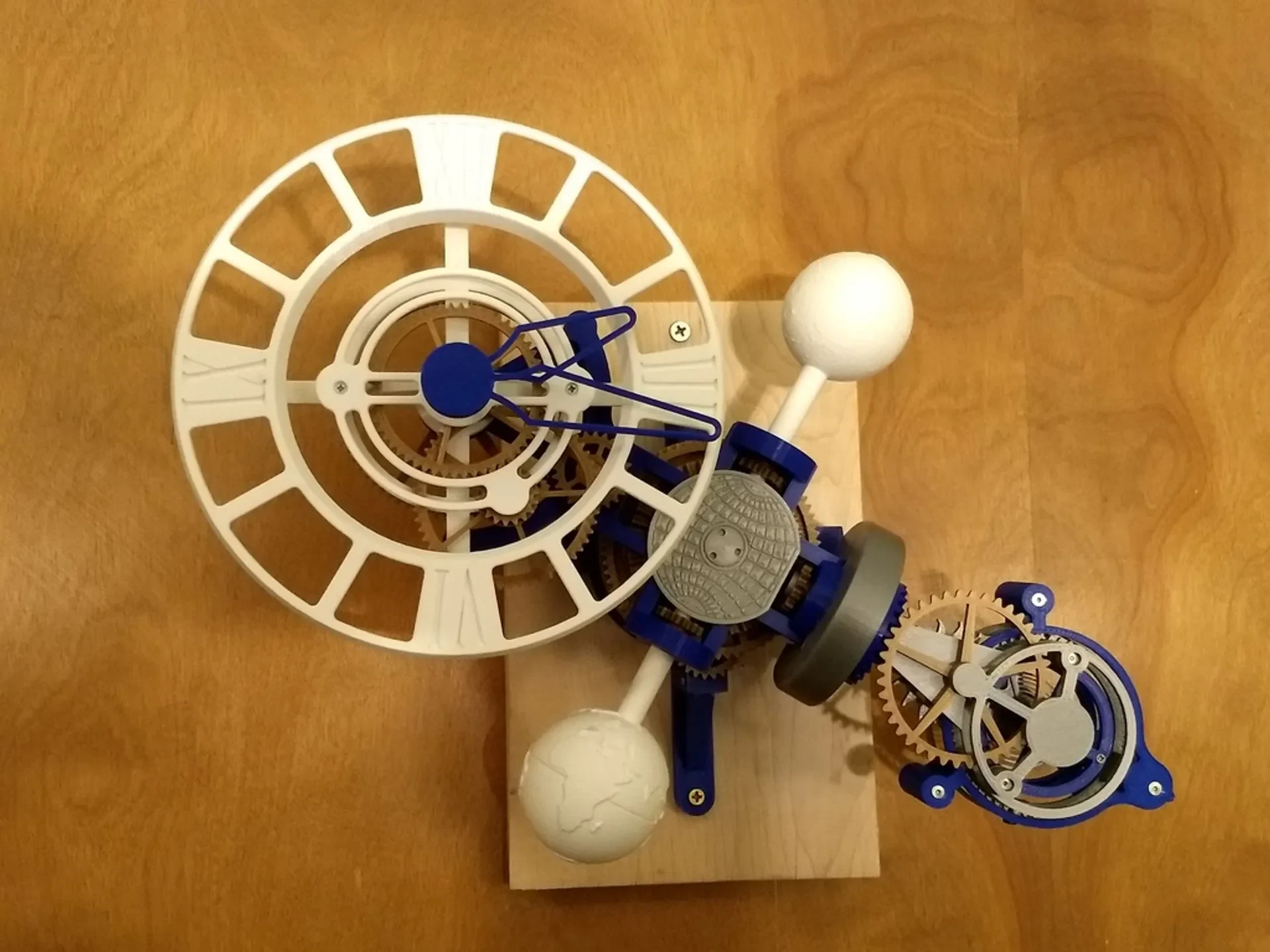

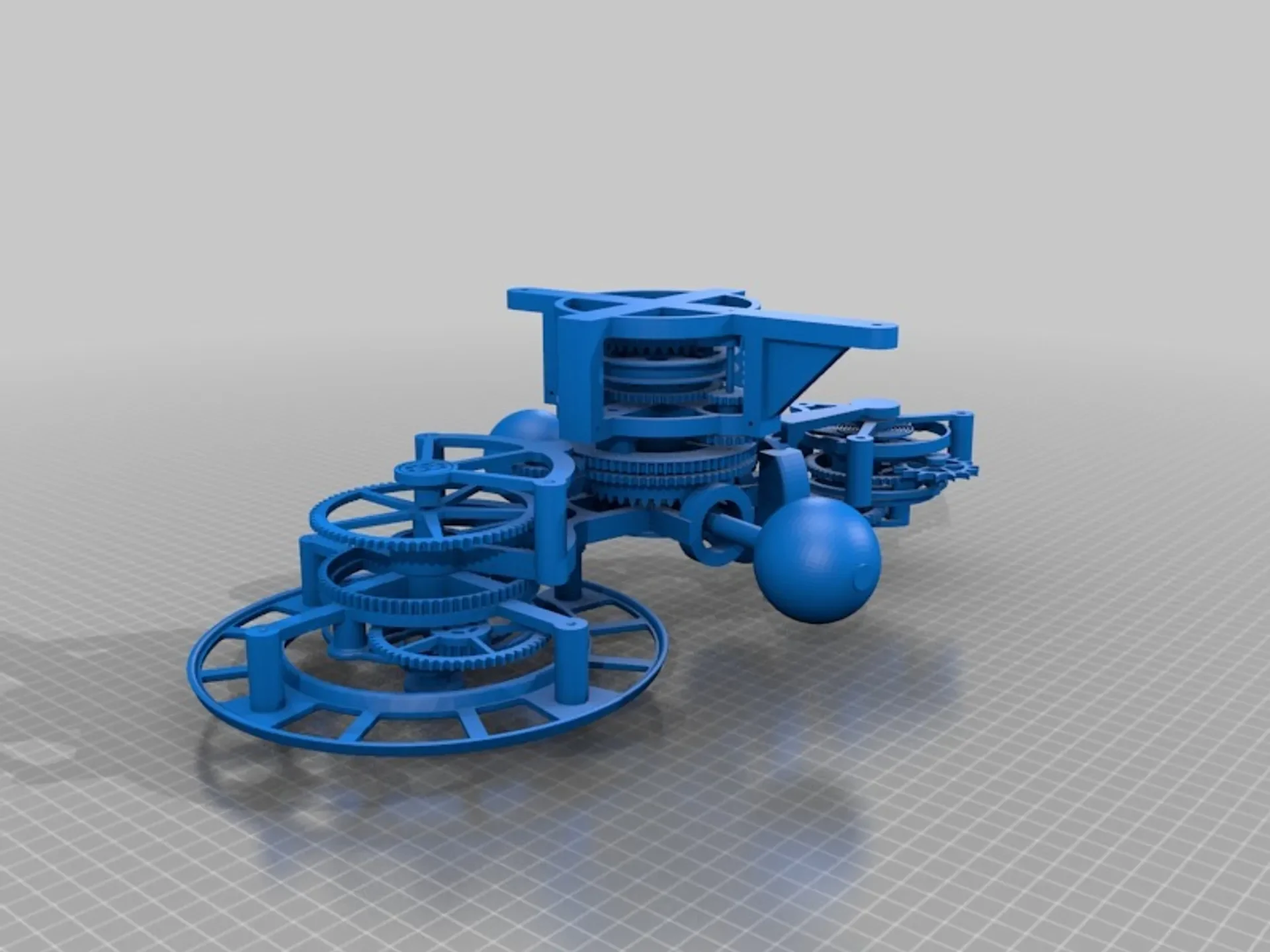

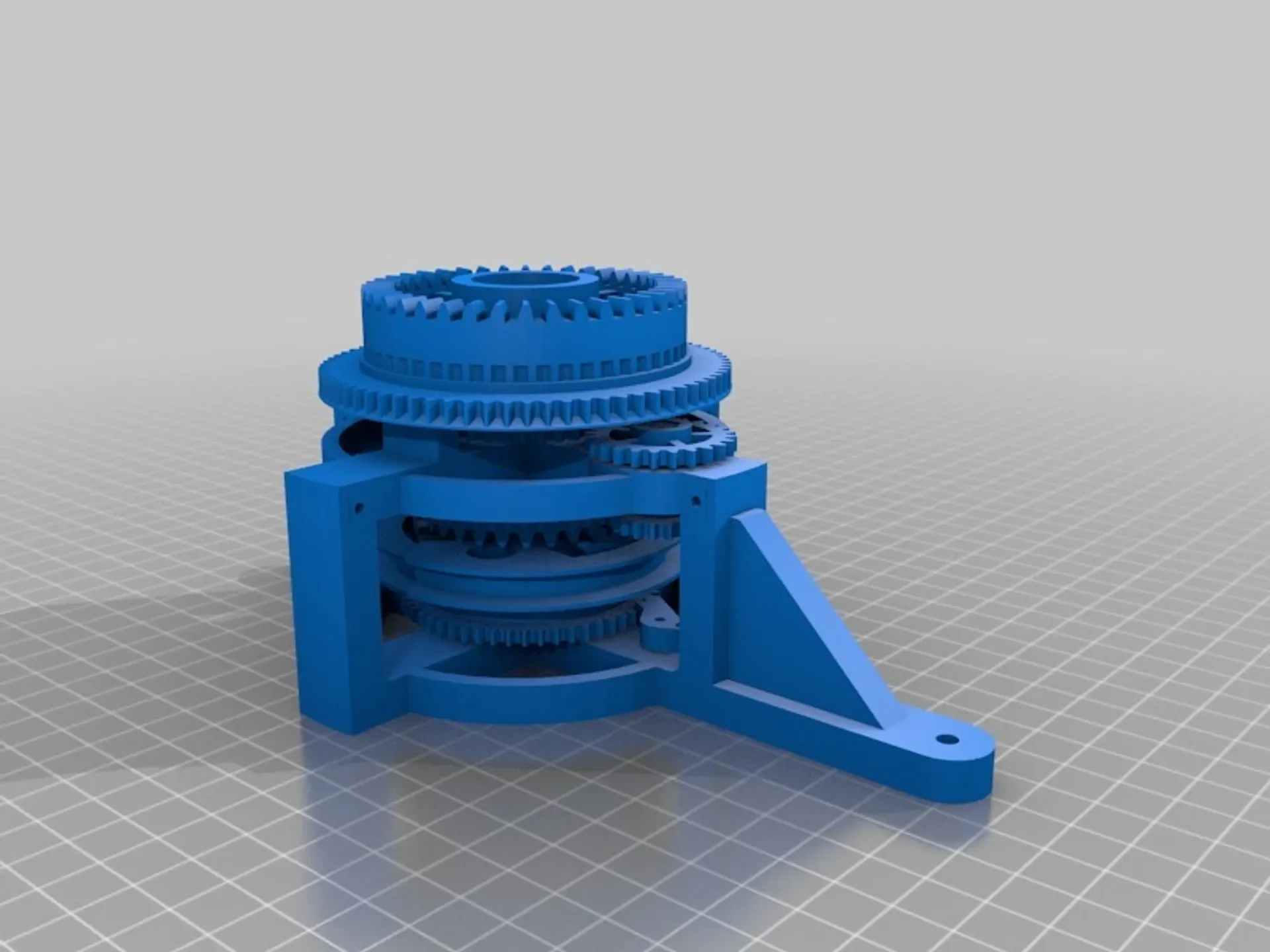

Этот оригинальный ремикс Triaxis Tourbillon управляется весом, а STL представляют собой версии конструкции A26, которую я изменил, чтобы добавить поддержку шарикоподшипников и некоторые другие функции. Учитывая пластиковые детали спускового механизма, этот ремикс никогда не предназначался для поддержания точного времени, к тому же он очень неэффективен, поэтому из-за веса он работает только пару часов. Поэтому это не практичные часы. Я разработал «Обновление трехосного кварцевого механизма», которое заменяет циферблат часов в этом ремиксе, поэтому его можно использовать для отображения правильного времени, когда он висит на стене.

Вес в этом ремиксе сложно накручивать, поэтому для облегчения анимации я разработал Motorized Astronomia. Создавая «Моторизованную астрономию», я фактически начал с чистого листа. Все части были переработаны без намерения быть совместимыми с моим оригинальным ремиксом.

Тем не менее, jdirgo сделал несколько замечательных вещей со своей версией Motorized Astronomia (https://www.thingiverse.com/make:892383). Адаптация стрелок ремикса с зубчатым приводом к моторизованной версии и изготовление балансового колеса из углеродного волокна, позволяющего ему двигаться с точной скоростью.

Надеемся, эта информация поможет вам узнать, какой дизайн скачать.

28.08.20

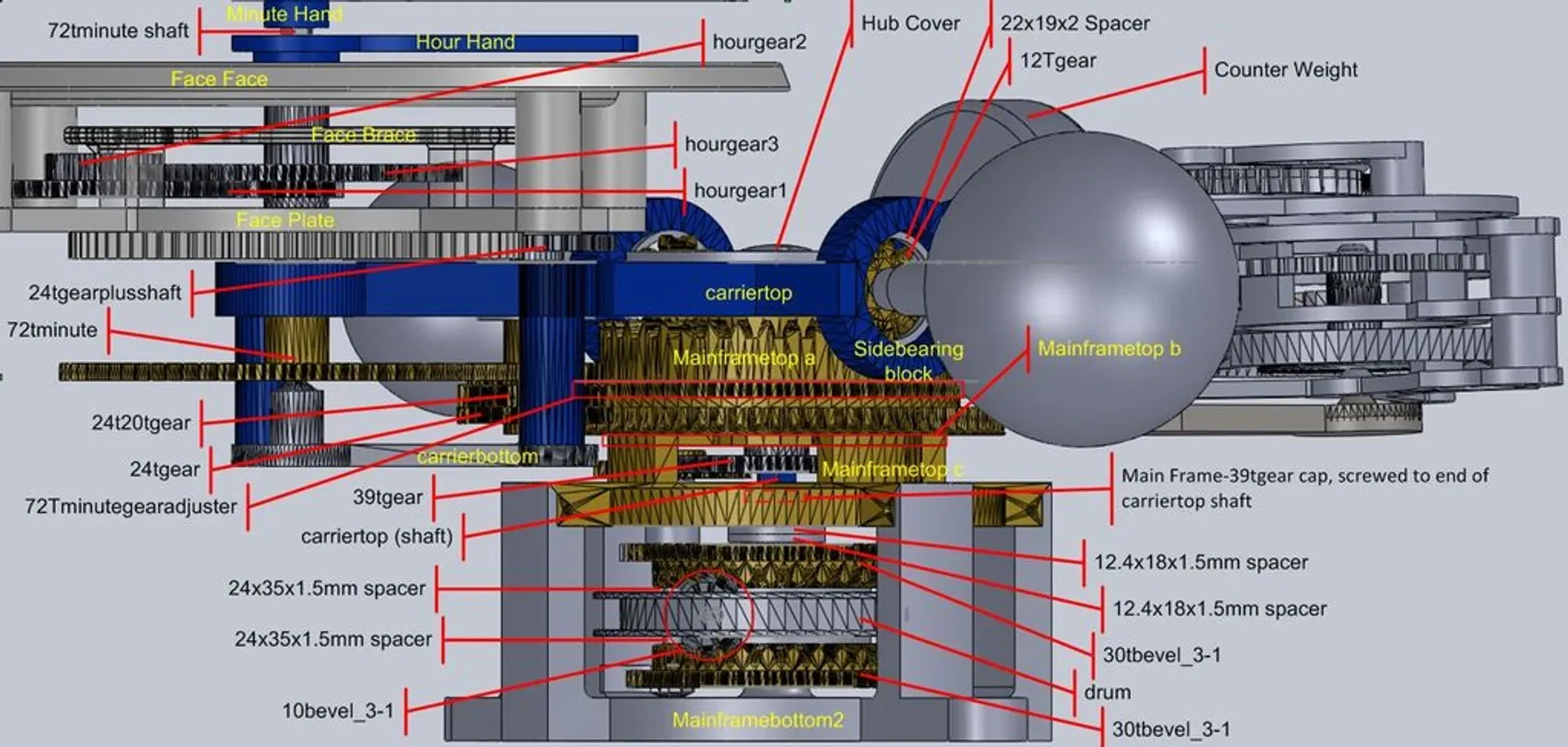

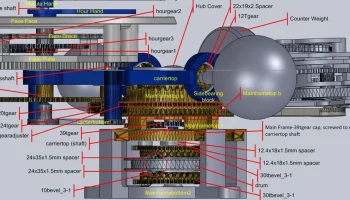

Поскольку это был ремикс дизайна A26, я опубликовал только те части, которые изменил. В примечаниях к сборке я перечислил файлы, которые необходимо загрузить со страницы A26. Но это привело к большой путанице. С разрешения A26 я разместил на этой странице недостающие файлы STL (перечисленные ниже). Теперь все необходимые файлы для сборки можно найти на странице Thing Files.

балансовая пружина
руки
луна
часовая передача1
час-шестерня2
часовая передача3
опорный блок (печать 2)
12Tшестеренка (принт 2)
24t20tgear

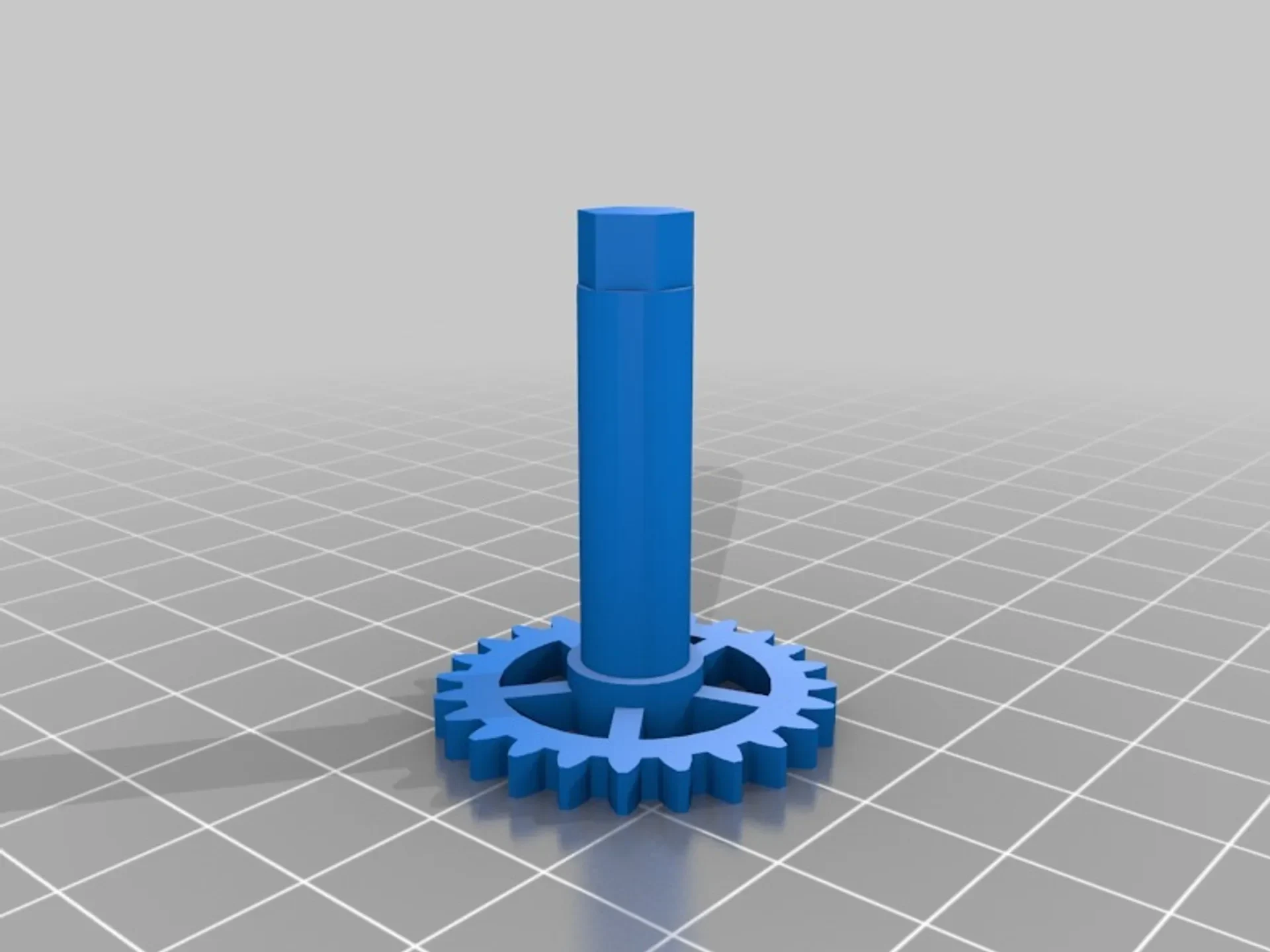

24tgear

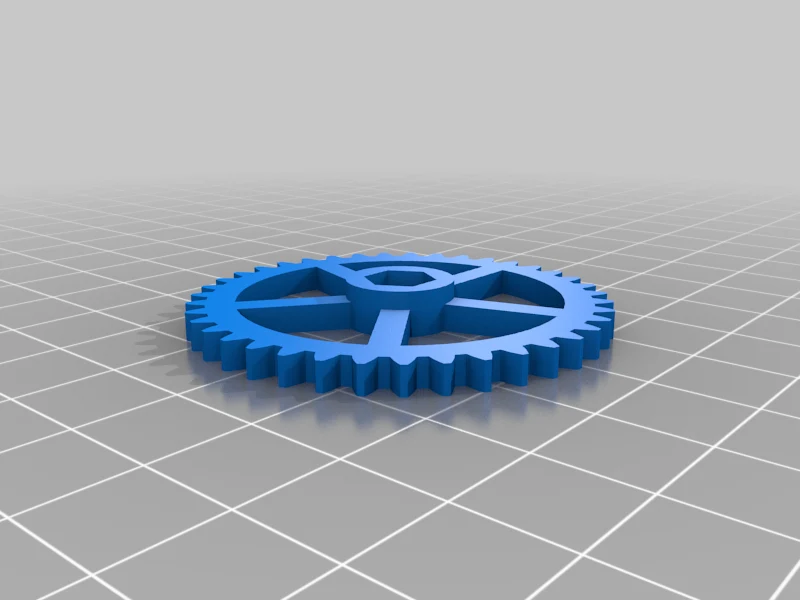

39tgear
10tbevel_3-1 (принт 3)

30tbevel_3-1 (принт 2)

09.07.19
Обновлен PDF-файл «Изготовление часов с трехосным турбийоном». В конец файла добавлена ​​таблица, в которой ��еречислены и приведены некоторые сведения обо всех файлах STL.
Также добавлены файлы STL «Верхний вал Carriertop целый» и «Вся земля» для принтеров SLS.

07.06.19
По многочисленным просьбам я создал ремикс, в котором механические стрелки часов заменены кварцевыми механизмами. Проверьте это на https://www.thingiverse.com/thing:3677946.

08.05.19
Ознакомьтесь с моим новым дизайном Triple Axis Tourbillon на https://www.thingiverse.com/thing:3615577.
Они созданы на основе одноименных часов Cabestan.

01.05.19

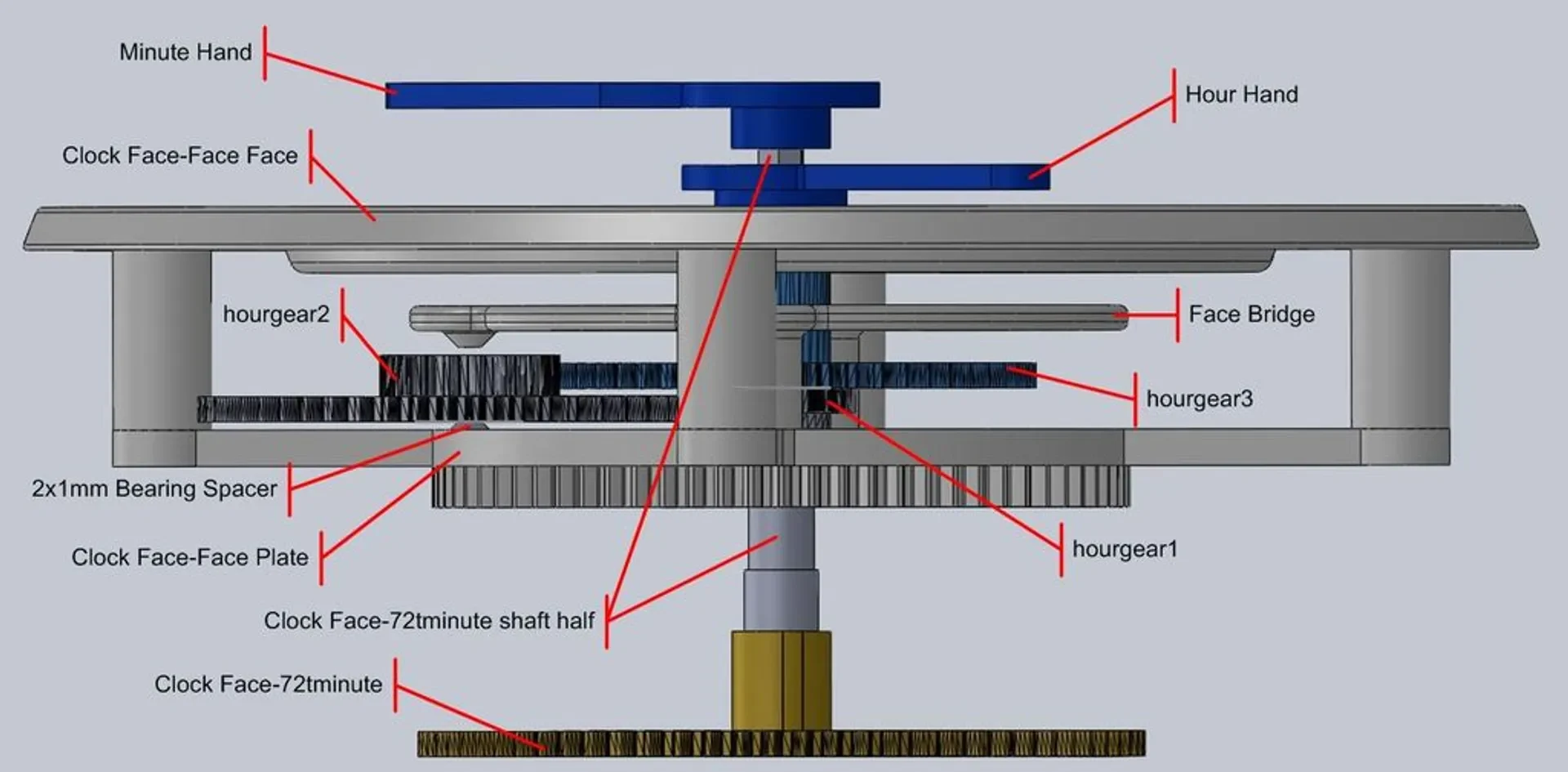

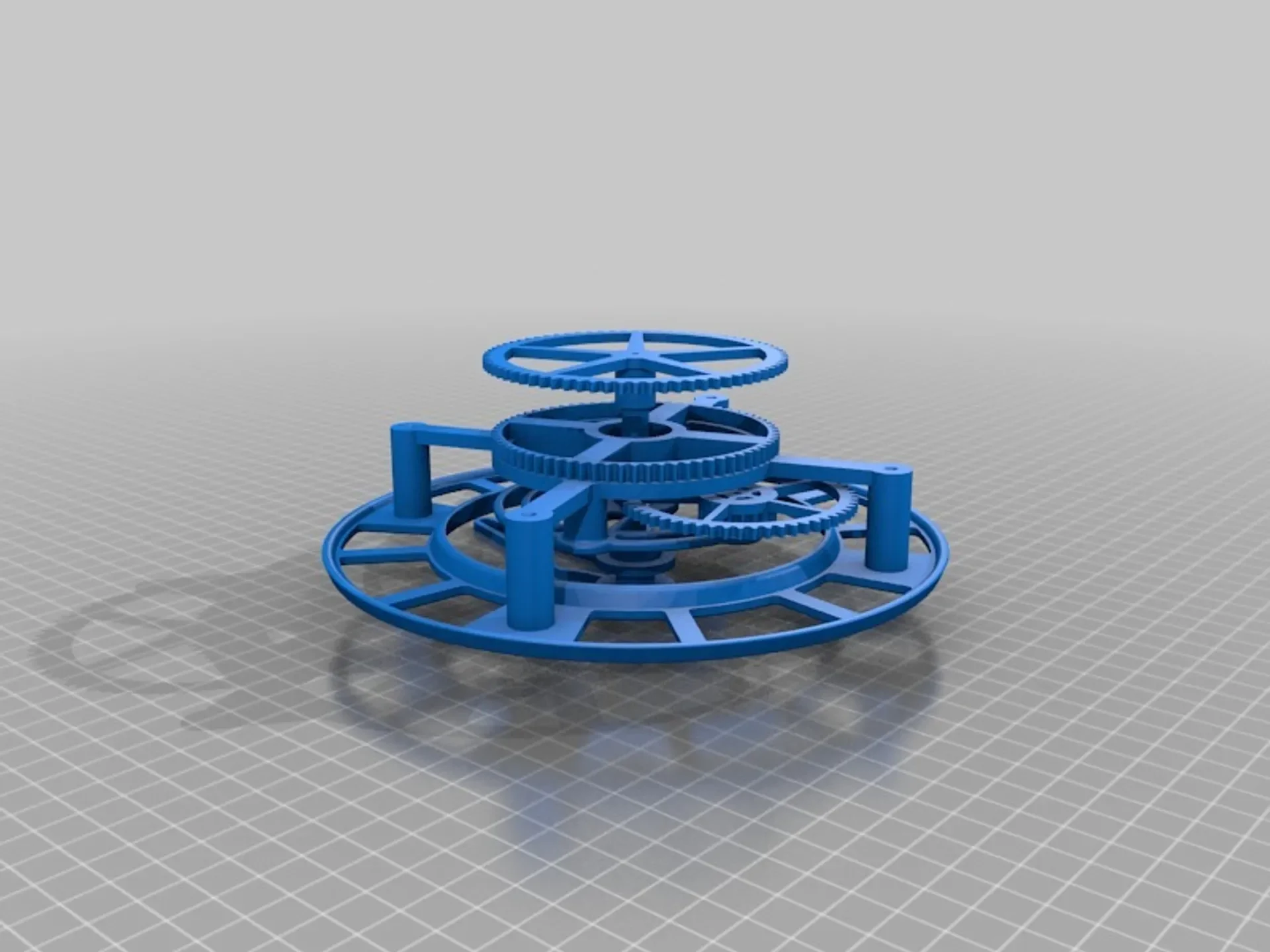

Добавлено изображение, на котором показаны компоненты циферблата.

11.04.19

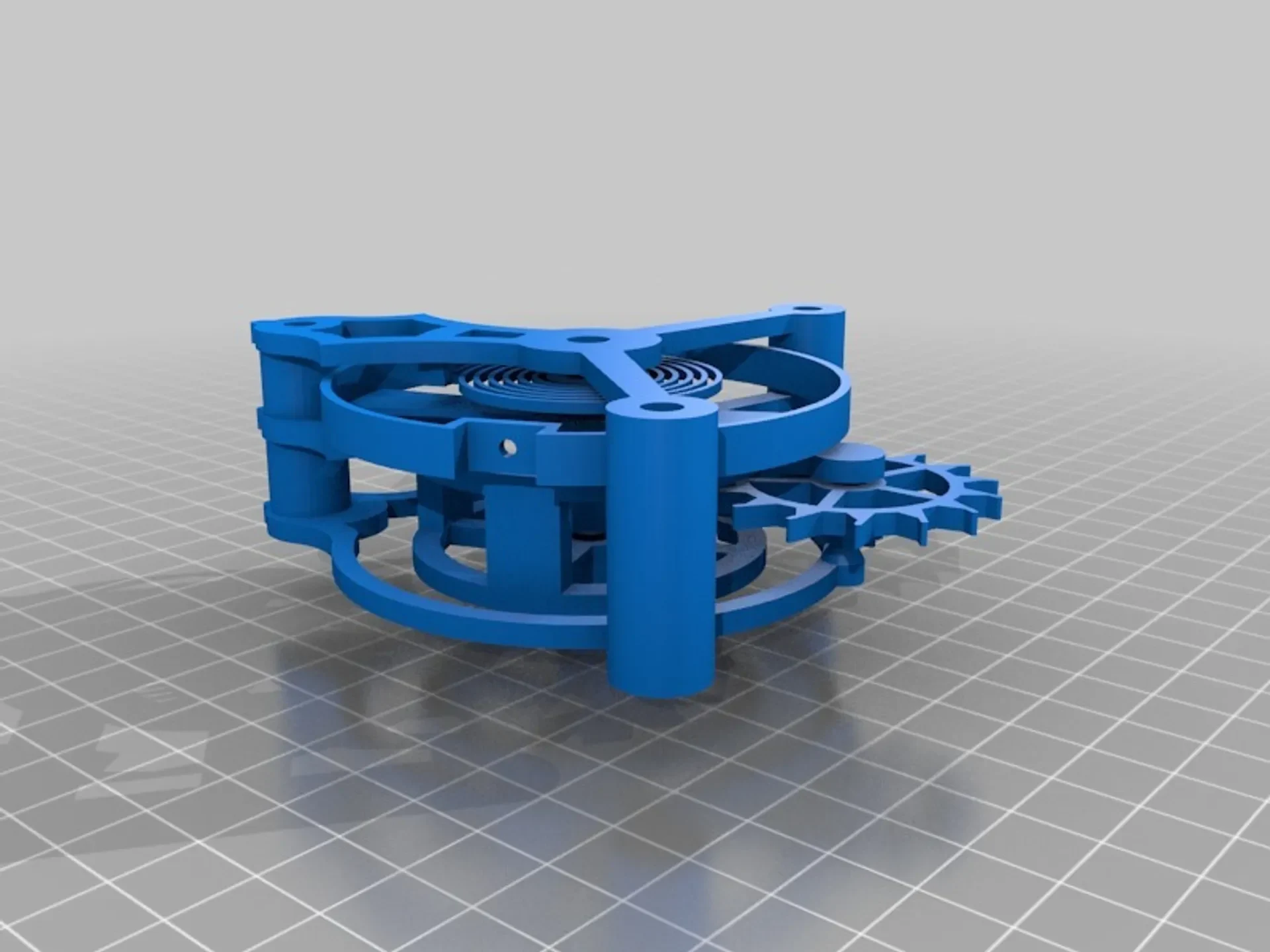

Добавлены STL «Основная рама-верх несущей части без вала» и «Основная рама-верхняя часть несущей половины» STL, так что вы можете распечатать верхнюю часть несущей конструкции отдельно от вала, если у вас возникнут проблемы с отломом вала основной рамы-верхней части несущего элемента. При таком подходе предохранители вала печатаются вдоль, а не по окружности вала, и вам не придется перепечатывать всю верхнюю крышку, если ее вал сломается.

13.03.19
Если вам это нравится, вам может понравиться мой новый дизайн на https://www.thingiverse.com/thing:3486215.

10.03.19
Добавлено подробное объяснение того, как я использовал Meshmixer для управления STL Земли, в PDF-файл с примечаниями к сборке трехосных часов с турбийоном (раздел 2.1.12.1). И (раздел 2.1.4 «Как заставить его работать») объяснение того, на что вам нужно обратить внимание, чтобы заставить его работать надежно.

В дистрибутив добавлены некоторые промежуточные STL-файлы Earth North, которые я описал в PDF-файле (Earth North 2 Mix.stl, Earth North 2 Mixкомбинированный.stl и Earth North 2 Mix Notкомбинированный, оба Solid.stl).
