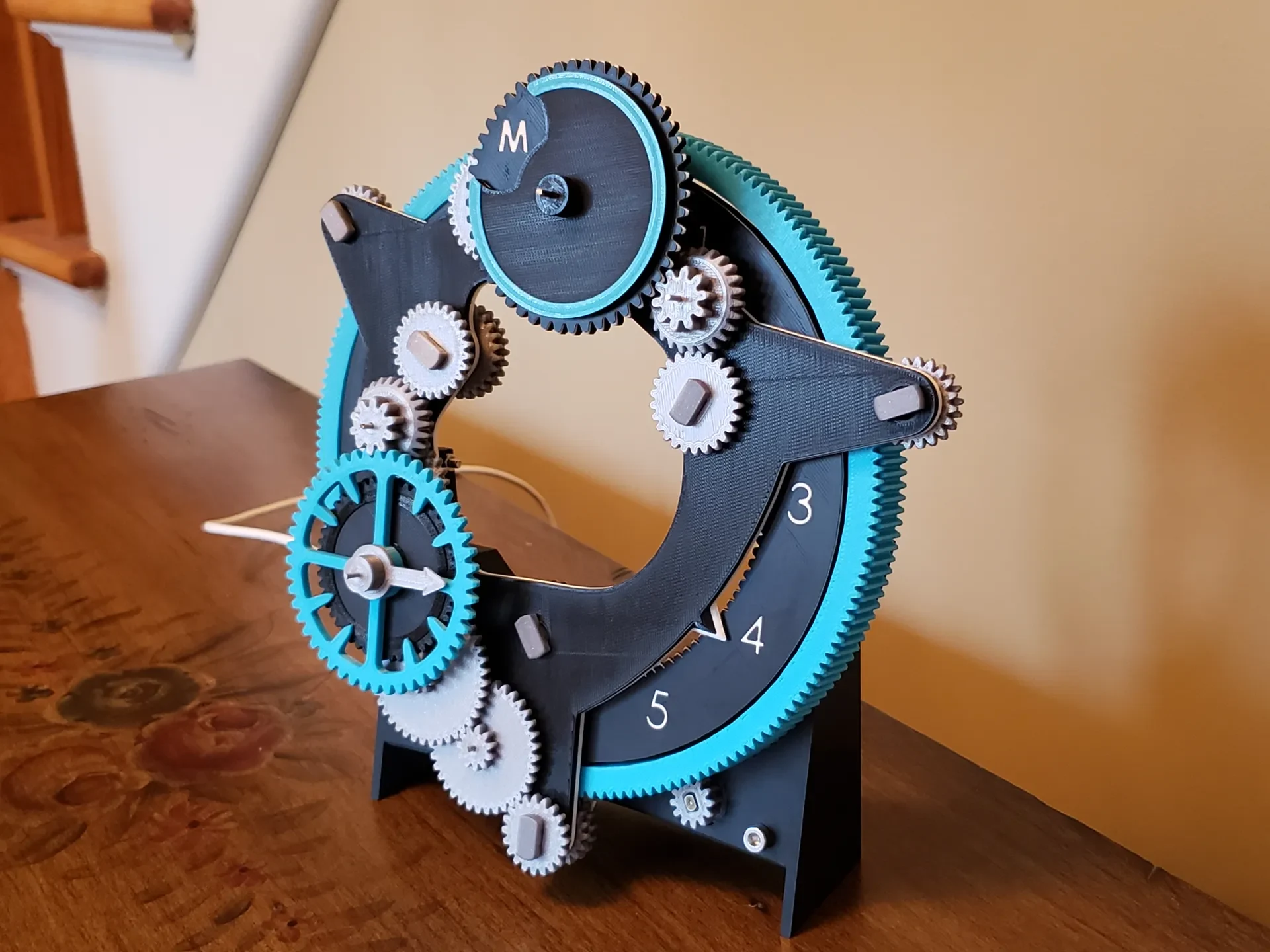

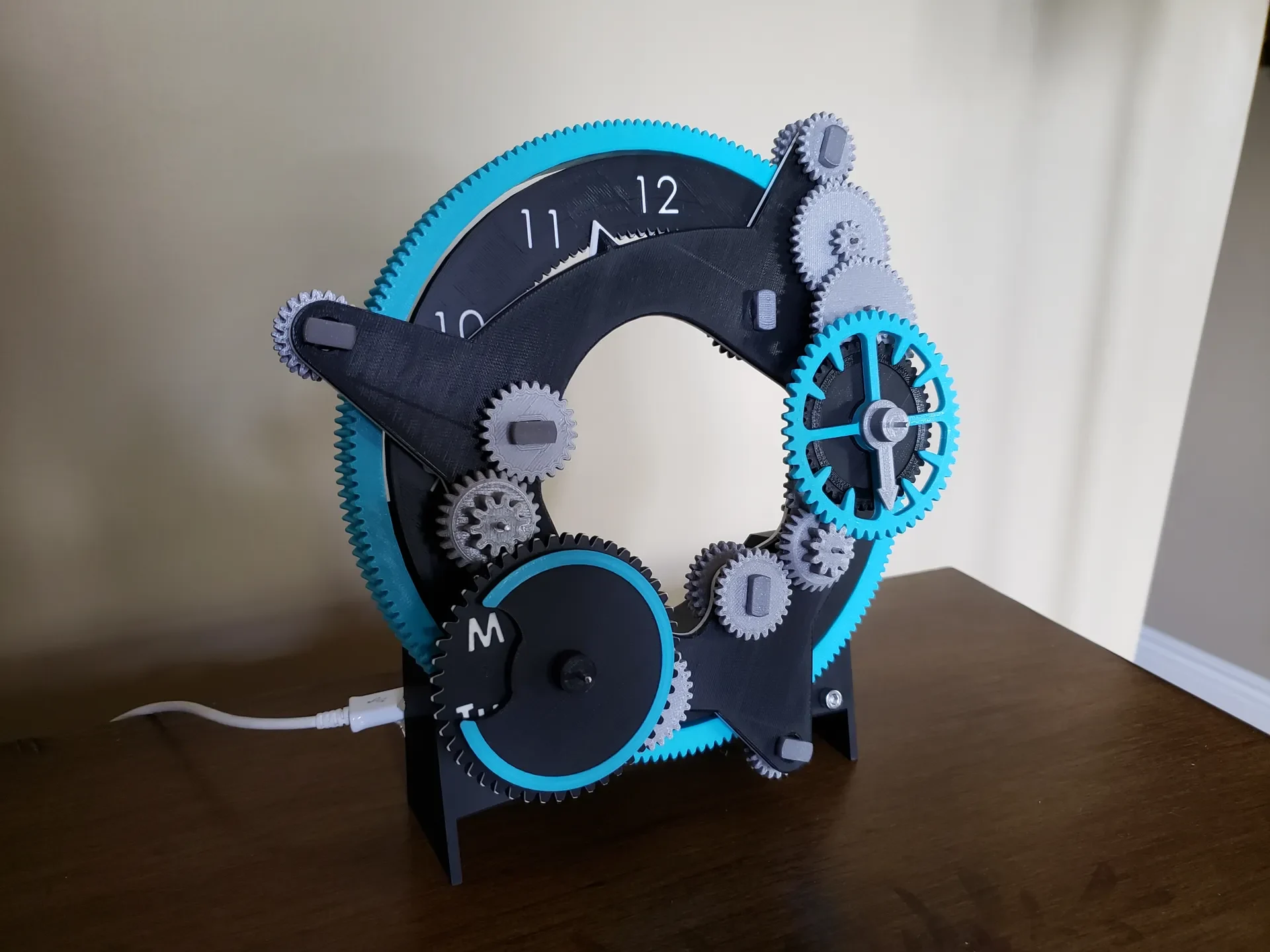

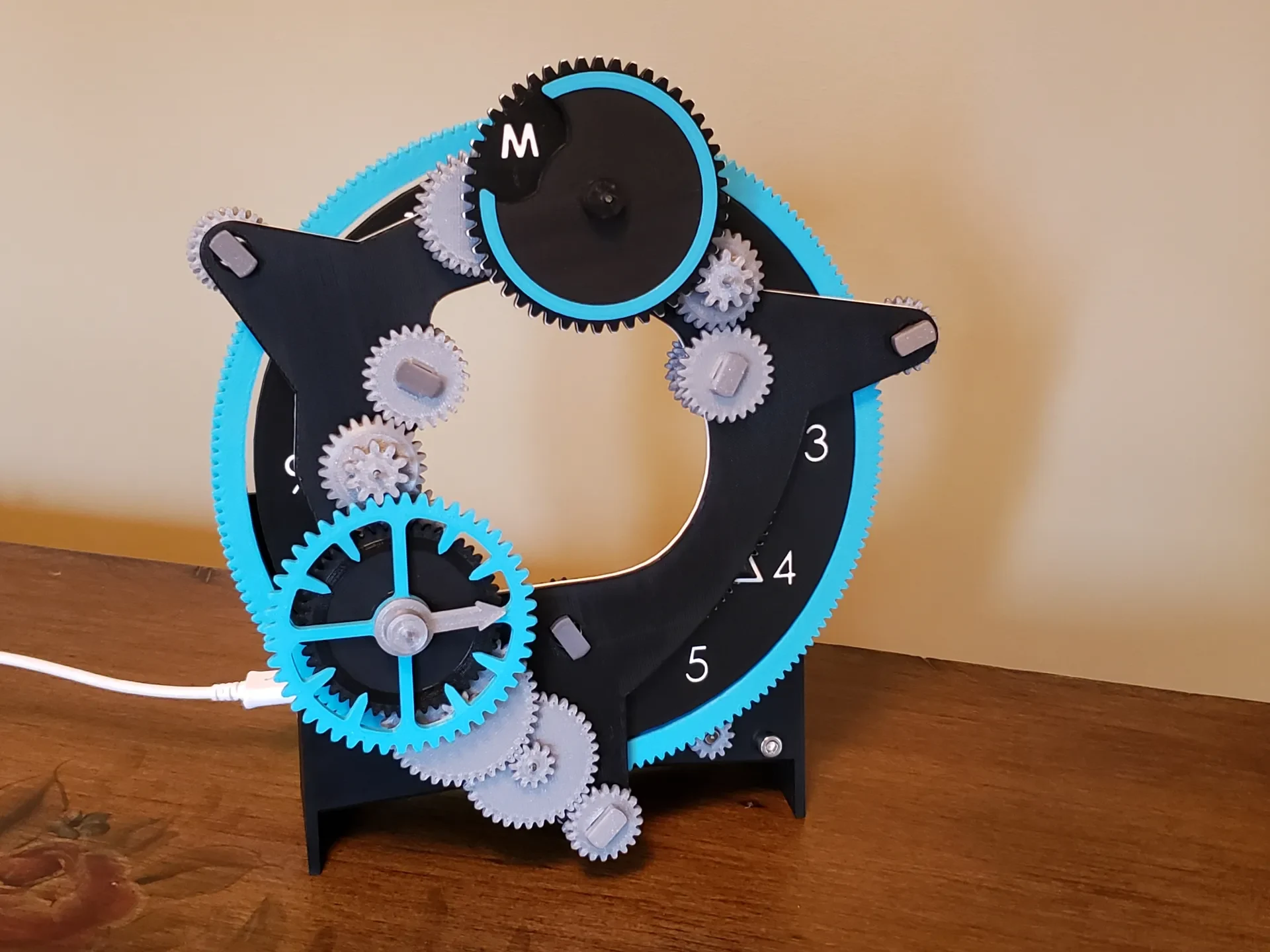

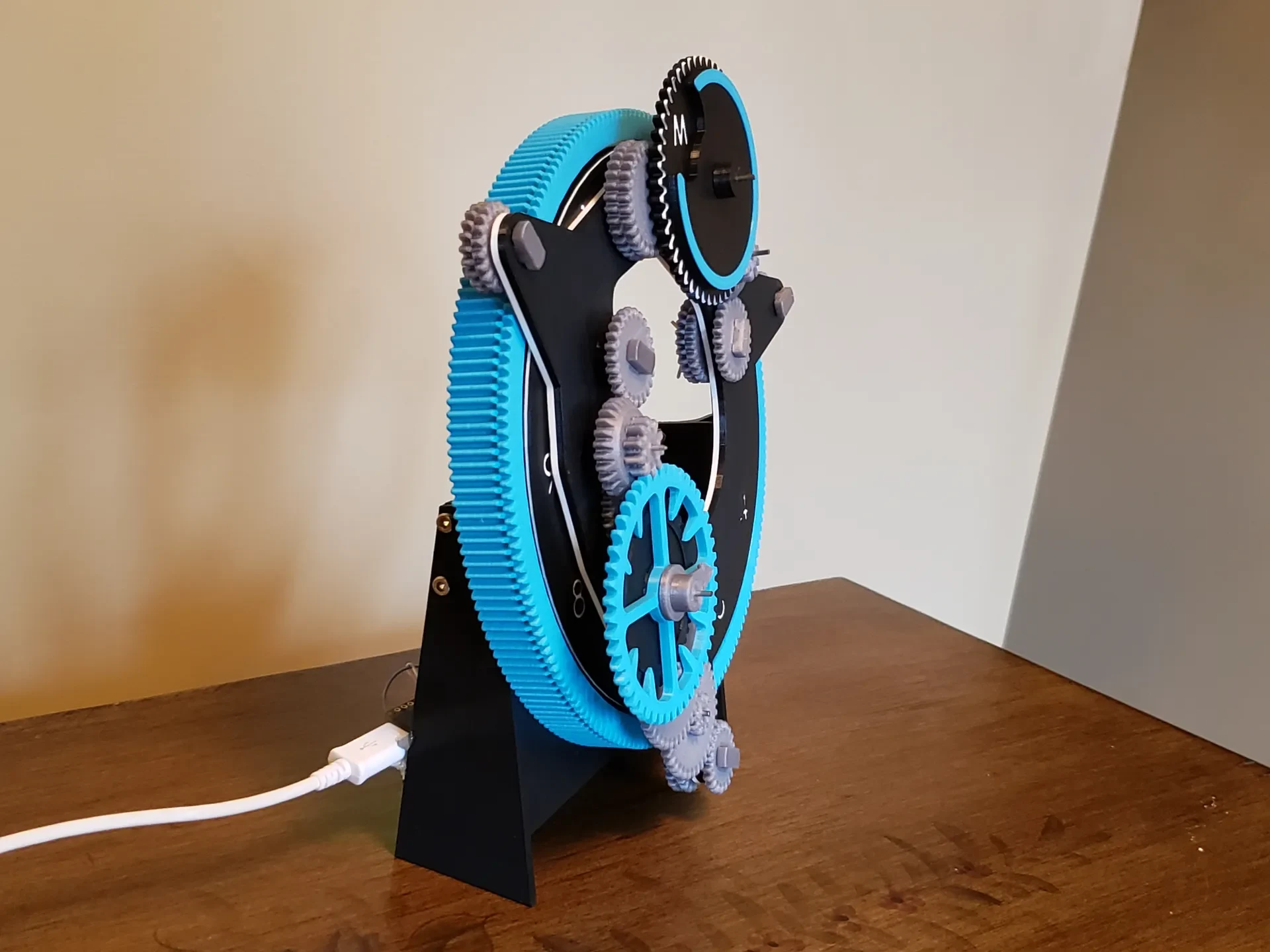

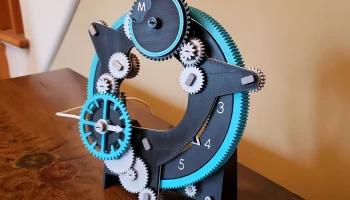

"Чудесные" механические часы
Большая часть имеет размеры 182 x 182 мм, подходит для Prusa i3 (извините, мини). Это первые часы, которые я сделал, и от проверки концепции до полностью напечатанной модели я прошел примерно за 2 недели, поэтому прошу прощения, если что-то получилось не так. Обратная связь приветствуется.
Вам понадобится:
Стальной стержень 1/16 дюйма (или 2 мм, просто нужно подходящее сверло) длиной около 160 мм (~ 7) + дополнительно (https://amzn.com/B00FG1K5PI)
Шаговый двигатель 28BYJ-48
драйвер/arduino — как бы вы ни хотели управлять шаговым двигателем
короткие кусочки сплошной проволоки или скрепки для бумаг, чтобы удерживать шестерни на шпонках.
(дополнительно) зажимы или что-то подобное для удержания шестерен на валу во время сборки.
Просто используйте любое подходящее оборудование, это не критично, но я использовал вот что:
4 винта M3 x 12 мм+ и гайки
2 винта M4 и гайки
Соглашение об именах
S(ступень) [номер ступени/название] [I для входа, O для выхода, обычно нет составной передачи]
Некоторые шестерни используются более одного раза и технически имеют более одного названия. Также на одном валу может быть несколько ступеней (они вращаются с разной скоростью).

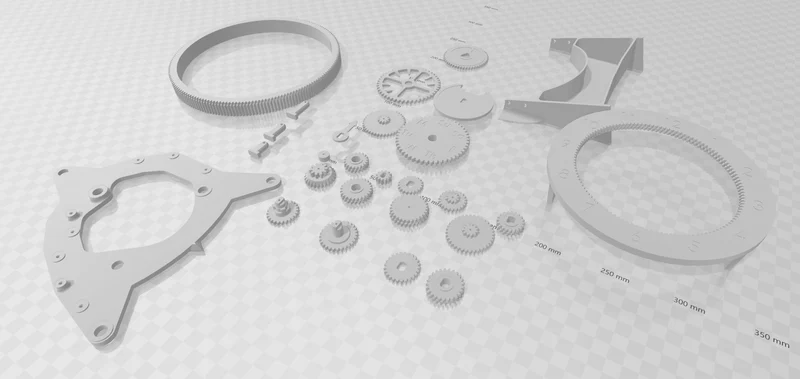

Также см. «Freak Clock asm.3mf» в разделе «Дополнительно», чтобы увидеть 3D-модель всего этого вместе взятого.
Печать:
Я использовал ручную замену цвета (например, M600) для цифр и букв дня недели.
Я обнаружил, что высота слоя шестерен составляет 0,1 мм, поэтому они работают лучше всего. Заполнение может быть довольно низким (~ 15 %) для всего, кроме S0 и ClockArm, которые вам нужны выше (~ 30 %), чтобы избежать деформации.
Циферблат (внутренняя шестерня) напечатан лицевой стороной вниз.
составная шестерня S7w (недельная сторона) печатается лицевой стороной вниз
Составная шестерня S8w у меня отлично напе��аталась без опор
основание печатается лицевой стороной вниз
клавиши напечатаны на плоской стороне
2x ключа S1 (SY на стороне недели использует тот же самый)
3 натяжных ролика S1 с шпонкой (натяжной ролик SY)
2x двухскоростной промежуточный ролик S1
2x двойная передача SY O
2x передача SY I
2x соединение S6 (S6w)
Опционально это может быть печать на гибком материале.
2x колпачка вала (вероятно, двух разных цветов)
(опционально) 2 базовых башмака
Список вырезов стального вала:
S# Длина (мм)
2 11,4 +
3 14,8
4 30 +
5 11
6 25 +
6н 20 +
7w 30 +
8w 12
(+) они могут быть длиннее, не будут мешать
все остальные не могут быть длиннее более чем на 2 мм, поскольку они будут мешать
Мне нравится оставлять заусенцы на нижнем конце (и забивать их снизу), чтобы вал оставался на месте. Постарайтесь снять заусенцы с другого конца, чтобы шестерня могла скользить.
Сборка:
Прежде всего вам необходимо проверить посадку валов и промежуточных шестерен на кольцевую шестерню S0.
Очень важно, чтобы коронная шестерня S0 работала плавно, без сопротивления, но при этом держалась за ClockArm. Внутренняя шестерня циферблата не обязательно должна быть такой свободной. Непромежуточные шестерни, использующие шпонки (S1, SY), должны плотно прилегать друг к другу, чтобы они вращались вместе, чтобы уменьшить люфт. Брелки крепятся на проволоке/скрепке, см. рисунки. Вы можете смазать шпонки небольшим количеством моторного масла, если они продолжают прилипать, когда все собрано.
Чтобы ослабить:
отшлифуйте шпонки или уменьшите масштаб (но не по длине!)
песок внутри шестерен
Чтобы затянуть:
масштабируйте клавиши (но не по длине!)
используйте «плотную» версию шестерен и отшлифуйте отверстие по размеру
Валы должны плотно входить в ClockArm и быть перпендикулярны основанию. Я просто забил их, используя в качестве направляющей шестерню типа S6. Я также приложил руководство по сверлению на случай, если вам понадобится просверлить отверстия. Если они слишком свободные, их можно приклеить клеем CA.
Шестерни должны свободно вращаться на металлических валах, у меня сразу с принтера все работало нормально. При необходимости вы можете высверлить их сверлом диаметром 1/16 дюйма (используйте прилагаемый шаблон для сверления, чтобы убедиться, что они ровные).
Вал минутной стрелки снизу вверх:
S4 O > S4 I (мин. рука) > S7 (мин. торец) > мин. рука > крышка вала
Вал ручки дня недели снизу вверх:
S9w O > S7w > индикатор недели > крышка вала
Крышки валов должны быть запрессованы вручную, их можно распечатать с помощью файла.
