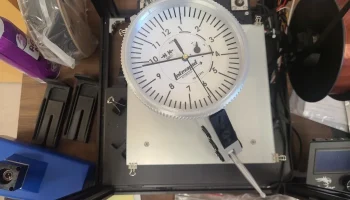

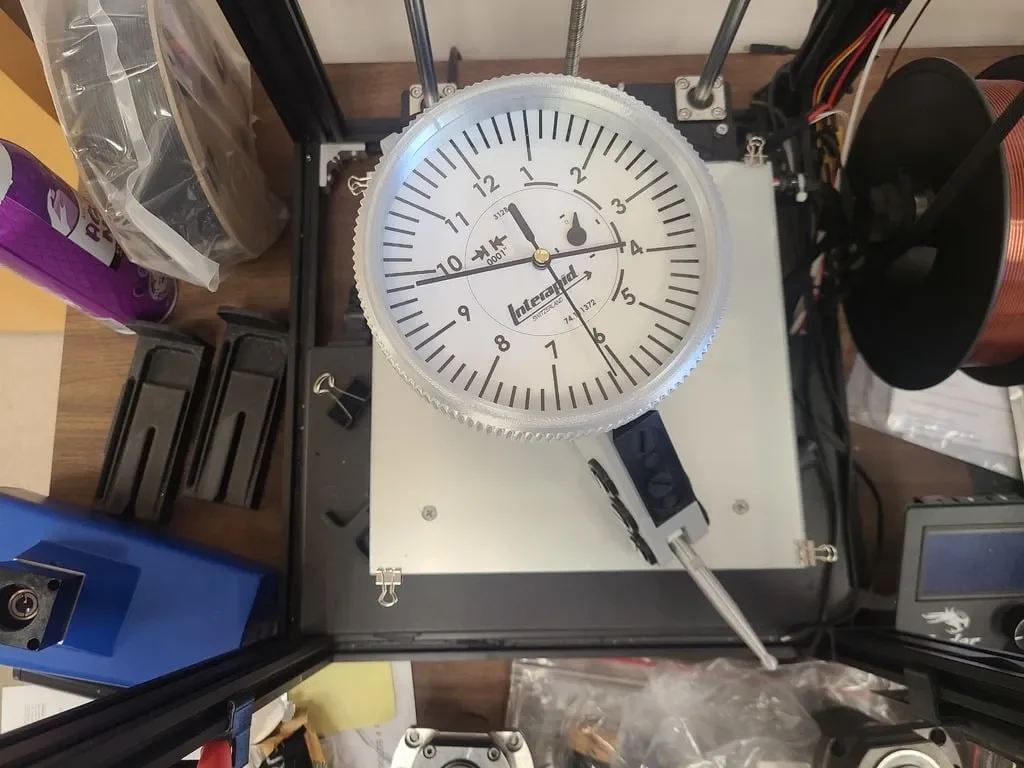

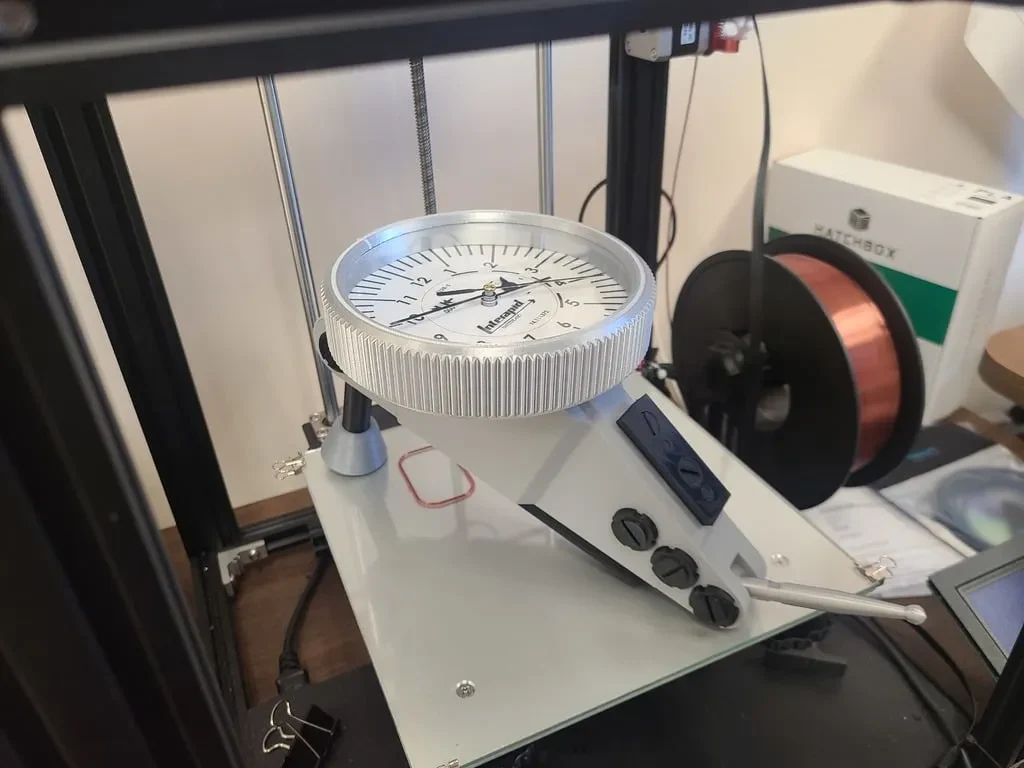

Настенные часы с индикатором циферблата Interapid
Я наткнулся на милые маленькие настенные часы с индикатором Mitutoyo, но, будучи парнем из Interapid, мне пришлось сделать свою собственную версию!

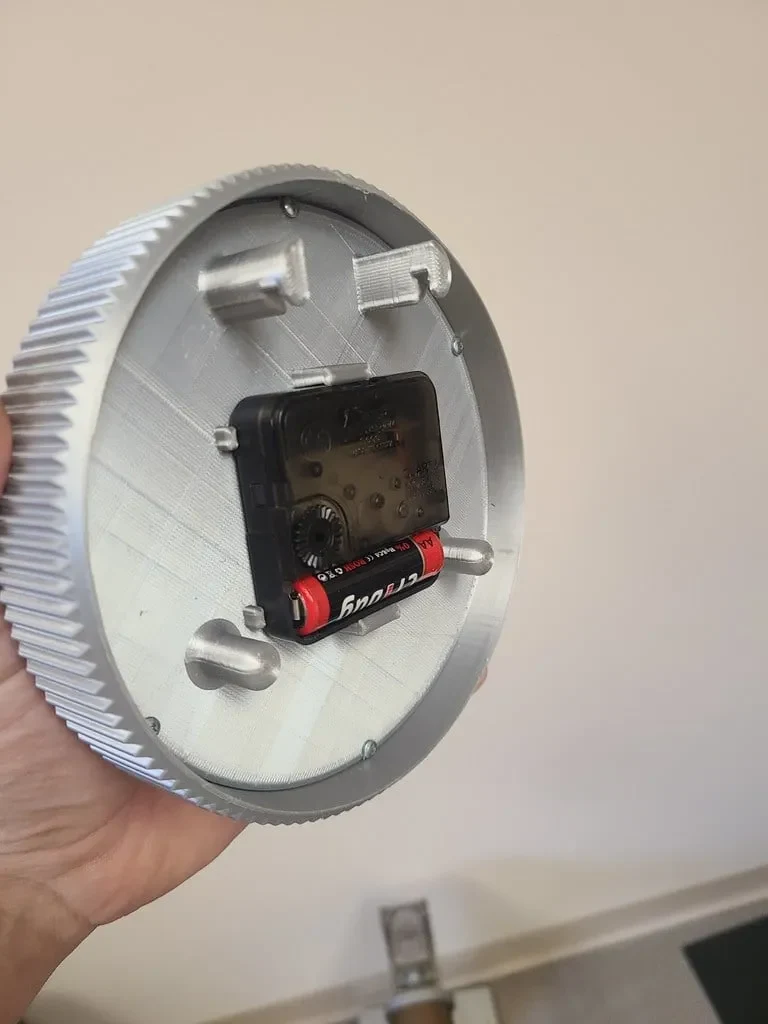

Эта модель состоит из нескольких хороших частей. Я собрал все с помощью суперклея и использовал короткие отрезки трубок диаметром 1/4 дюйма в качестве штифтов. В качестве линзы и механизма часов я перепрофилировал дешевые 6-дюймовые настенные часы. Сами часы просто висят на двух небольших крючках, что позволяет легко снимать их для замены батарейки или регулировки времени при потере дневного света.

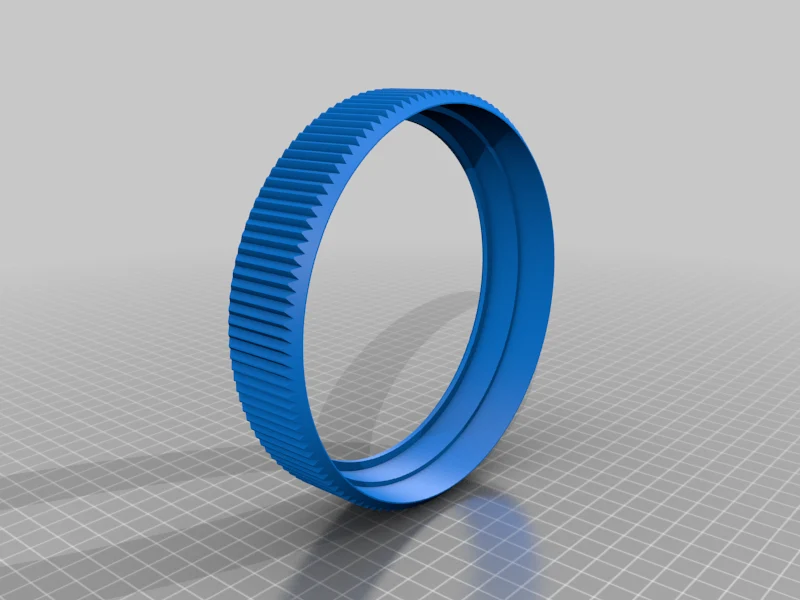

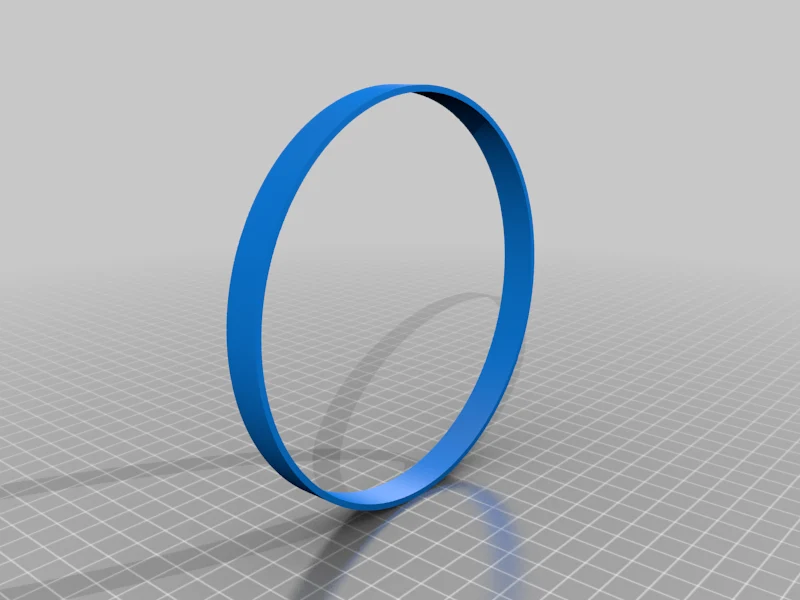

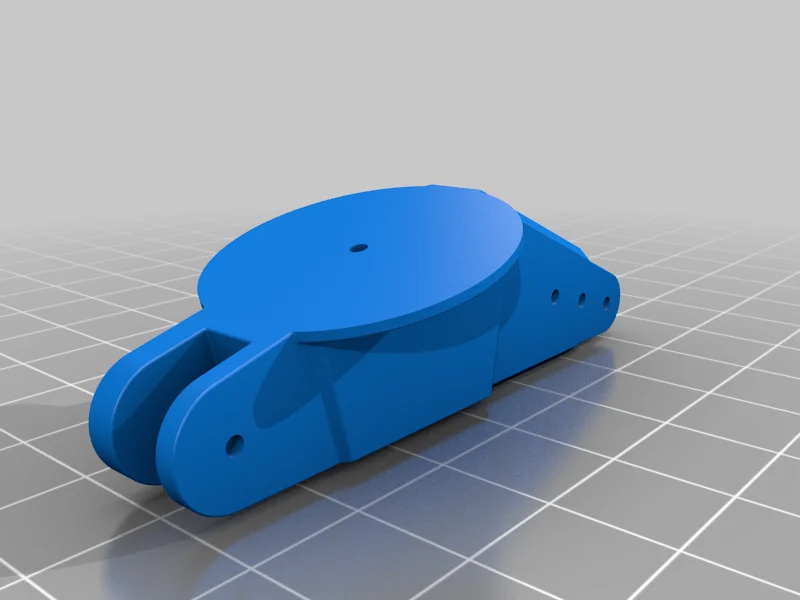

Включенные файлы STL масштабированы до реальных размеров индикатора, но если вы увеличите всю модель в 4 раза, она идеально впишется в 6-дюймовые часы. Немного подправив лицевую панель, вы можете адаптировать ее для большего циферблата.

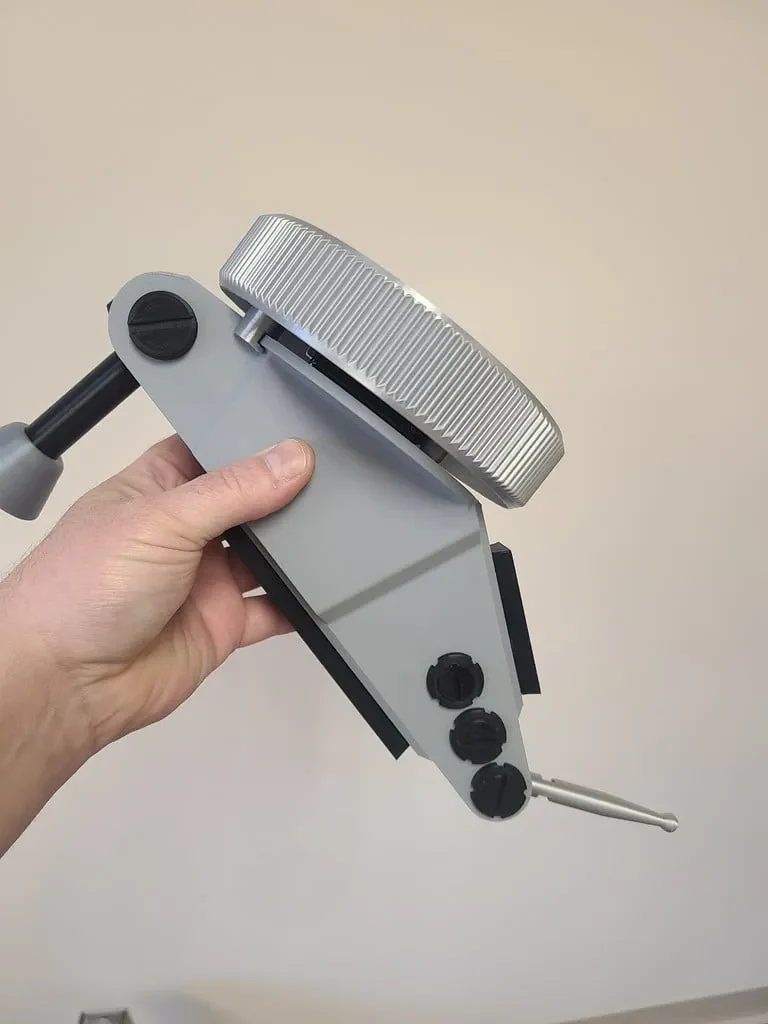

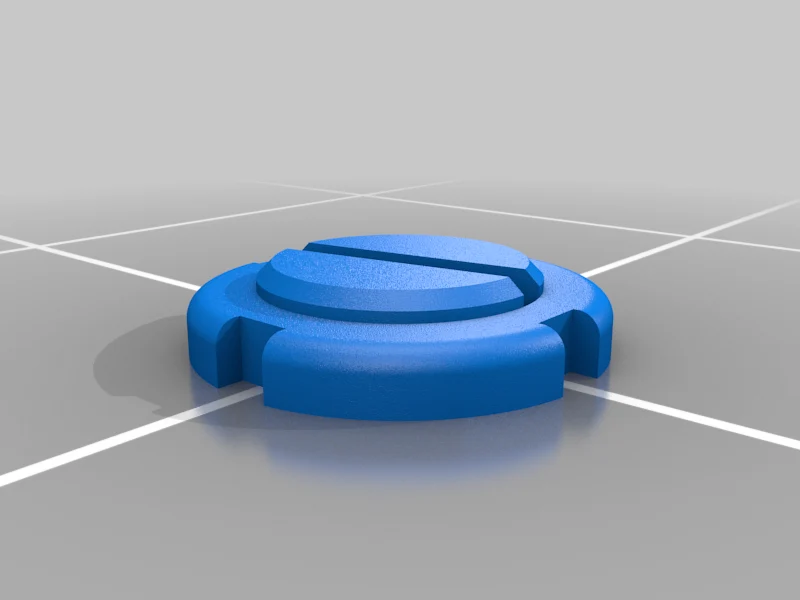

Регулировочные винты A-D представляют собой несколько разные варианты, чтобы обеспечить более реалистичный вид регулировки. Когда я изначально создавал это, я был ограничен однонитевым принтером, поэтому я распечатал лицо на бумаге и заламинировал его (см. прилагаемый Face.pdf). Для тех, у кого есть многонитевые принтеры, я также включил векторный SVG-файл (Face_Vector.svg), который можно разместить непосредственно на рабочей пластине и распечатать в нескольких цветах с помощью Face_Backer.stl.
