Крепление WWVB и улучшенные стрелки для модульных часов
У меня нет времени на кварцевые часы. Получите это добро WWVB. Модульные часы Boblobs имеют множество красивых циферблатов на выбор и хорошо продуманы — просто не хватает места для лучшего механизма.
Витамины
Ремикс для HD-1688. Доступны радиоуправляемые часы Cheng Bang WWVB:
HR9412 на AliExpress за 12$.
HR9415+903 на Amazon за 20$ (тот же механизм)
Печать и сборка
Распечатайте рамку и циферблат оригинальных модульных часов. Распечатайте крепление и руки отсюда.
Все эти детали я напечатал сопла диаметром 0,6 мм.
Возможно, придется немного уменьшить внутренний диаметр с помощью x-acto.
Попросите жену покрасить вторую руку в цвет по вашему выбору; Я подобрал Azure Blue по отметкам.
Моды

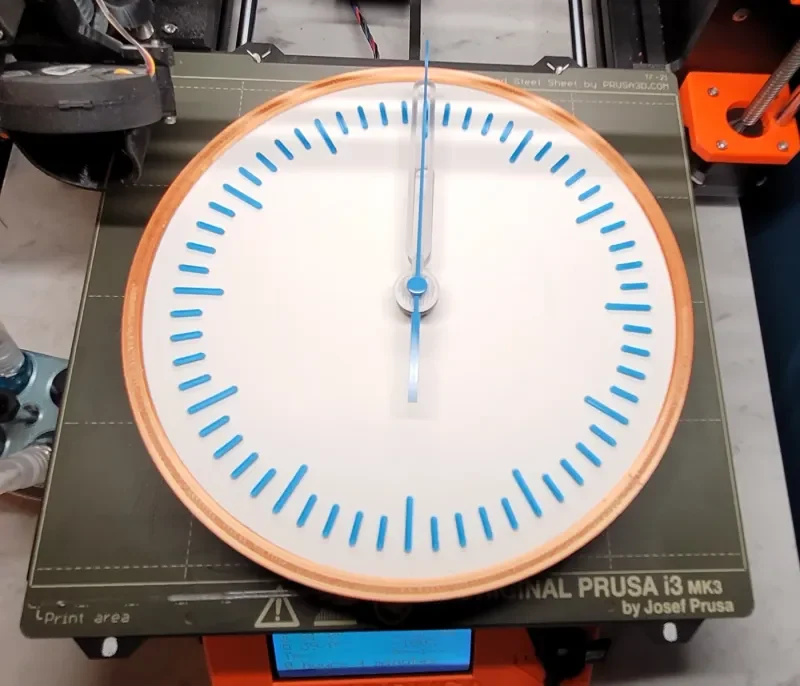

Стрелки часов увеличены в размере XY на 128 %, чтобы лучше закрывать поверхность часов. Диаметр отверстий изменен ��о 5,13 мм для часовой стрелки и 3,25 мм для минутной стрелки.

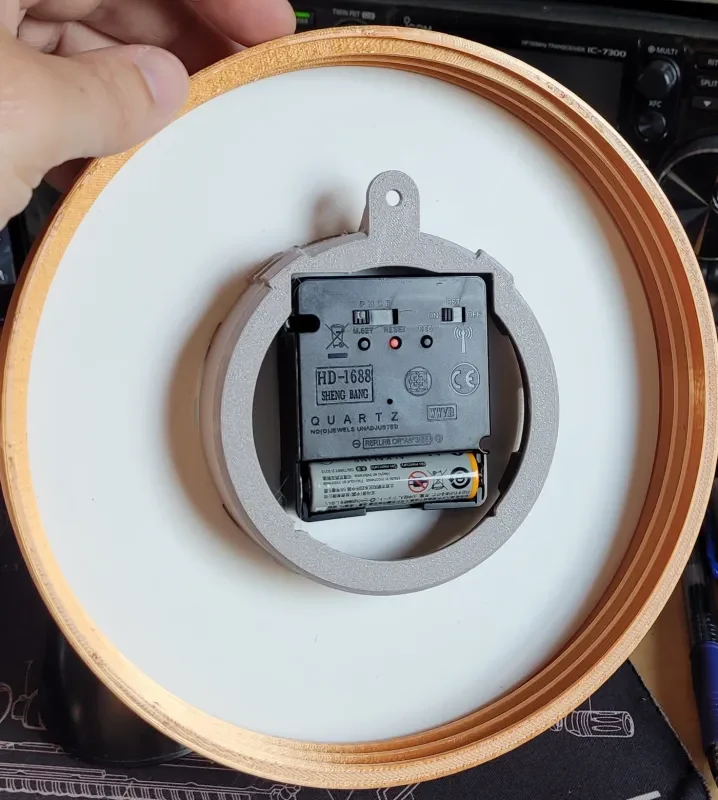

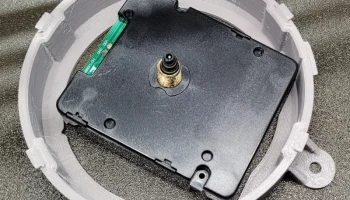

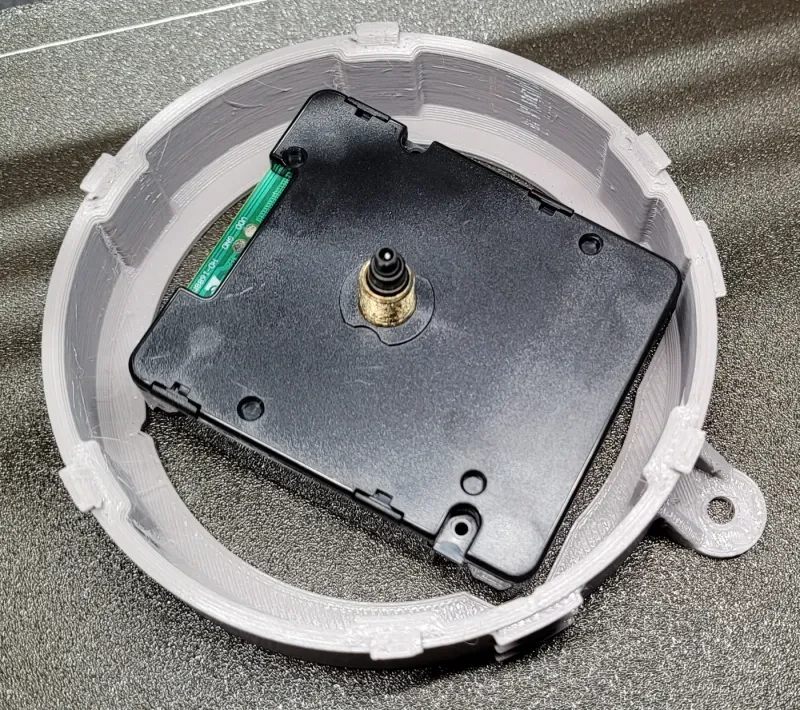

Вырежьте область внутри «крепления для часов» для более крупного механизма WWVB Radio.
Добавлены ребра для компенсации вычтенной области в «часах».
Добавлено фиксированное отверстие для настенного крепления для винта №6 или №8 в «часовом креплении».
Примечания

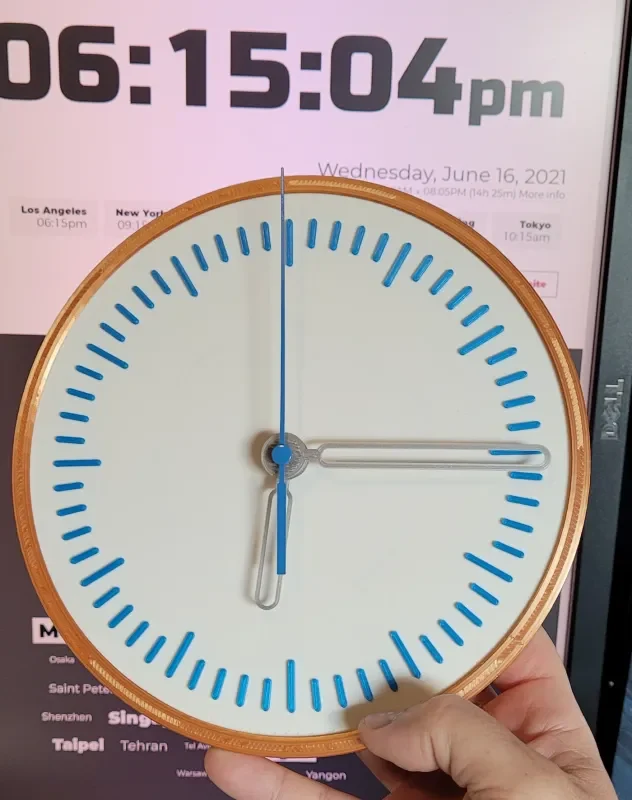

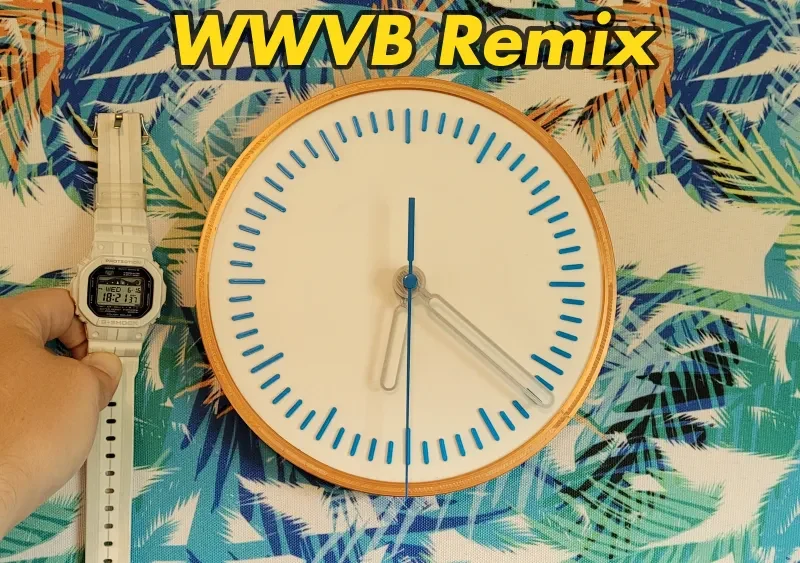

После получения сигнала времени он отставал от истинного примерно на 4 секунды. Сравните с моим радиоуправляемым Casio на фото, который был быстрее примерно на 3 секунды.
Нить в изображениях:
Prusament Galaxy Silver PLA для «рук».
Prusament Urban Grey PETG для крепления часов.
Tecbears Silk Gold PLA+ для «круглой рамки».

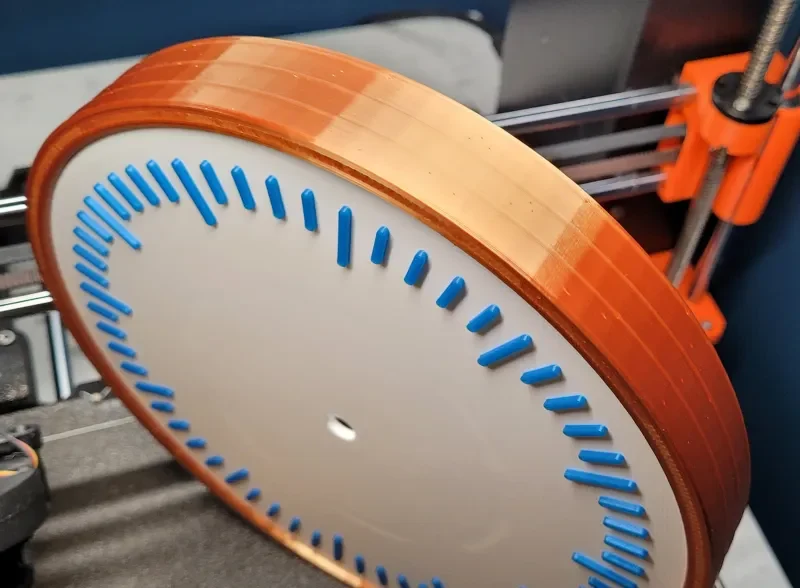

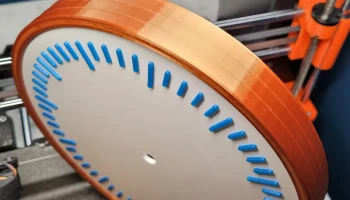

Fusion Filament Nuclear Winter White HTPLA+ и Prusament Azure Blue PLA для «отметок» на циферблате.
Это хорошая конструкция, но с моей шелковой нитью на рамке я вижу ореолы от внутреннего винтового механизма. Если бы мне пришлось изменить дизайн циферблата, я бы отказался от винтового механизма и, возможно, просто использовал бы винт M3, чтобы удерживать циферблат в правильном положении.
