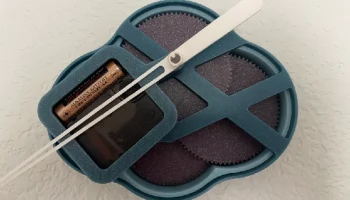

Редуктор новогодних часов

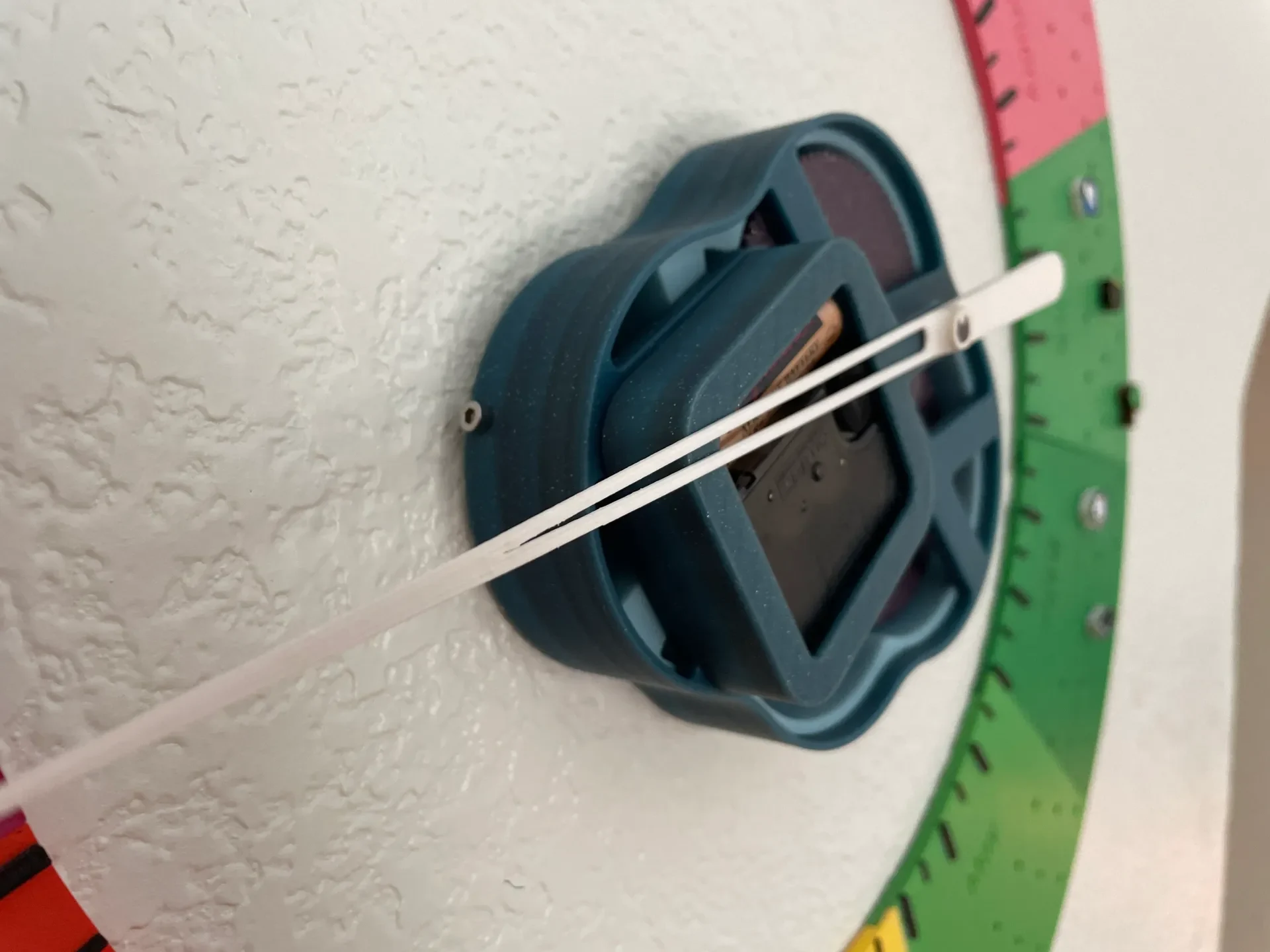

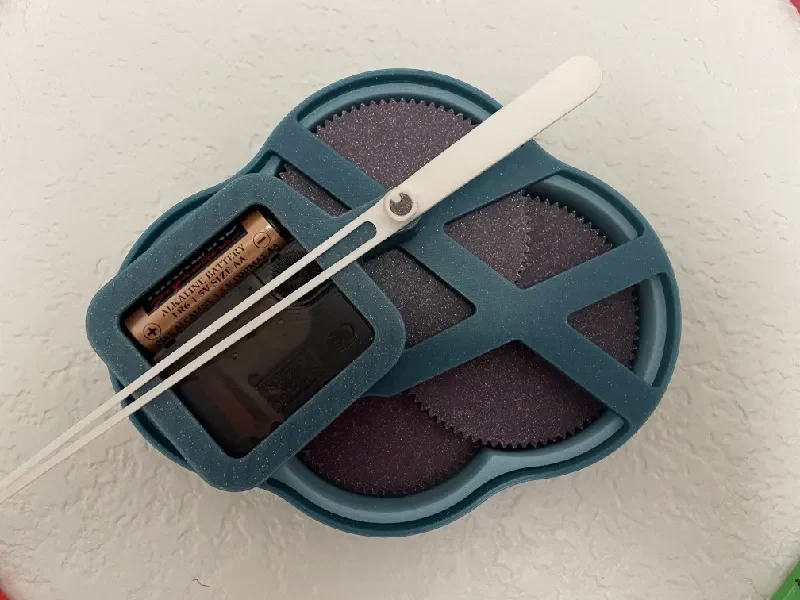

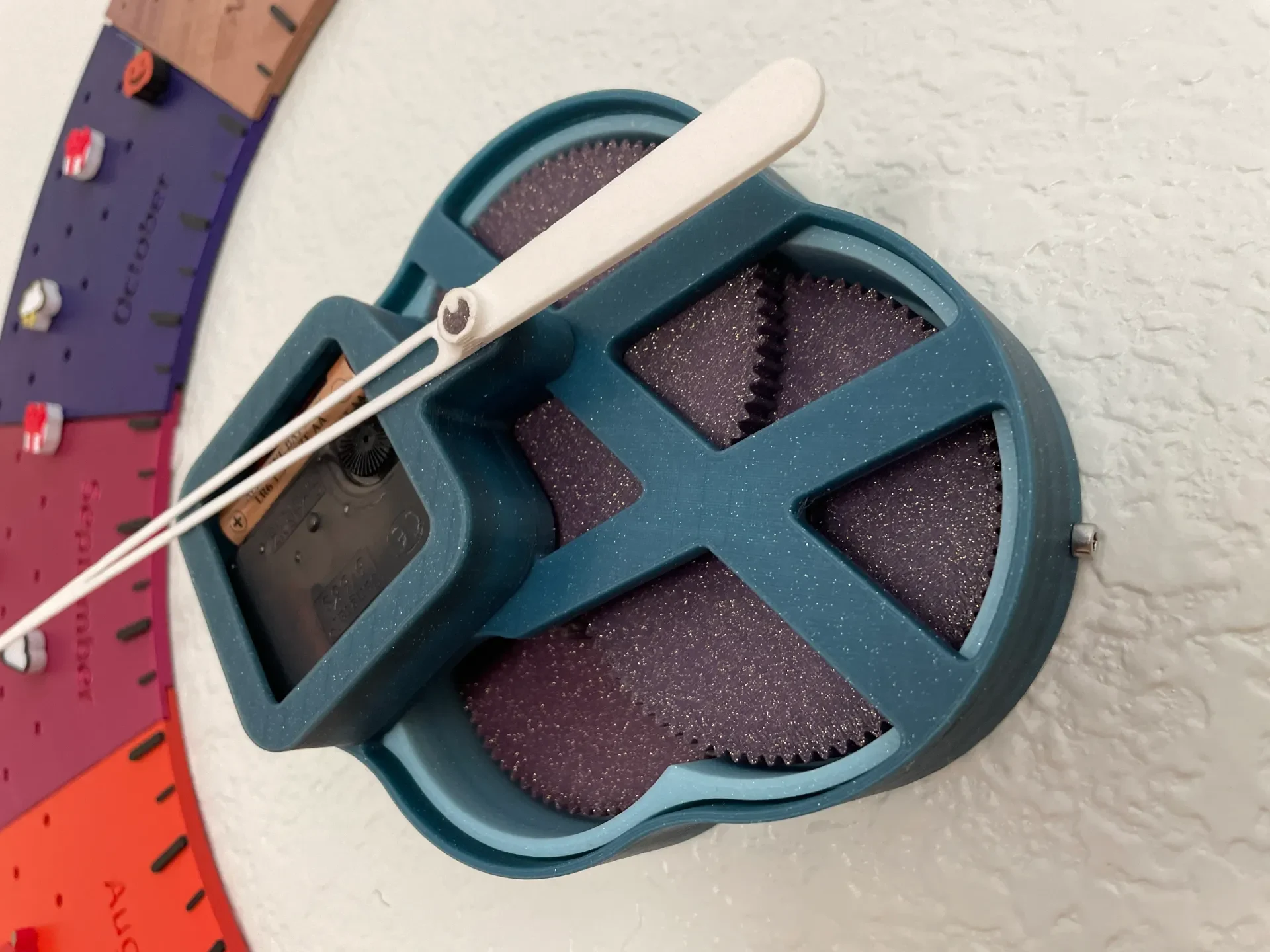

Недавно я перепроектировал двигатель YearClock, чтобы он работал с меньшим количеством передач, что сделало сборку чрезвычайно простой. Просто распечатайте все перечисленные здесь шестерни, вставьте их в коробку так, чтобы они совпадали со штифтами у основания, а затем следуйте шагу 6, чтобы приклеить самую маленькую шестерню к часовому двигателю. В файле «Крышка» есть два небольших отверстия для винтов, которые фиксируют его на файле «Основной» после печати. Я использовал два запасных винта М3х10, которые прилагались к MK3S.

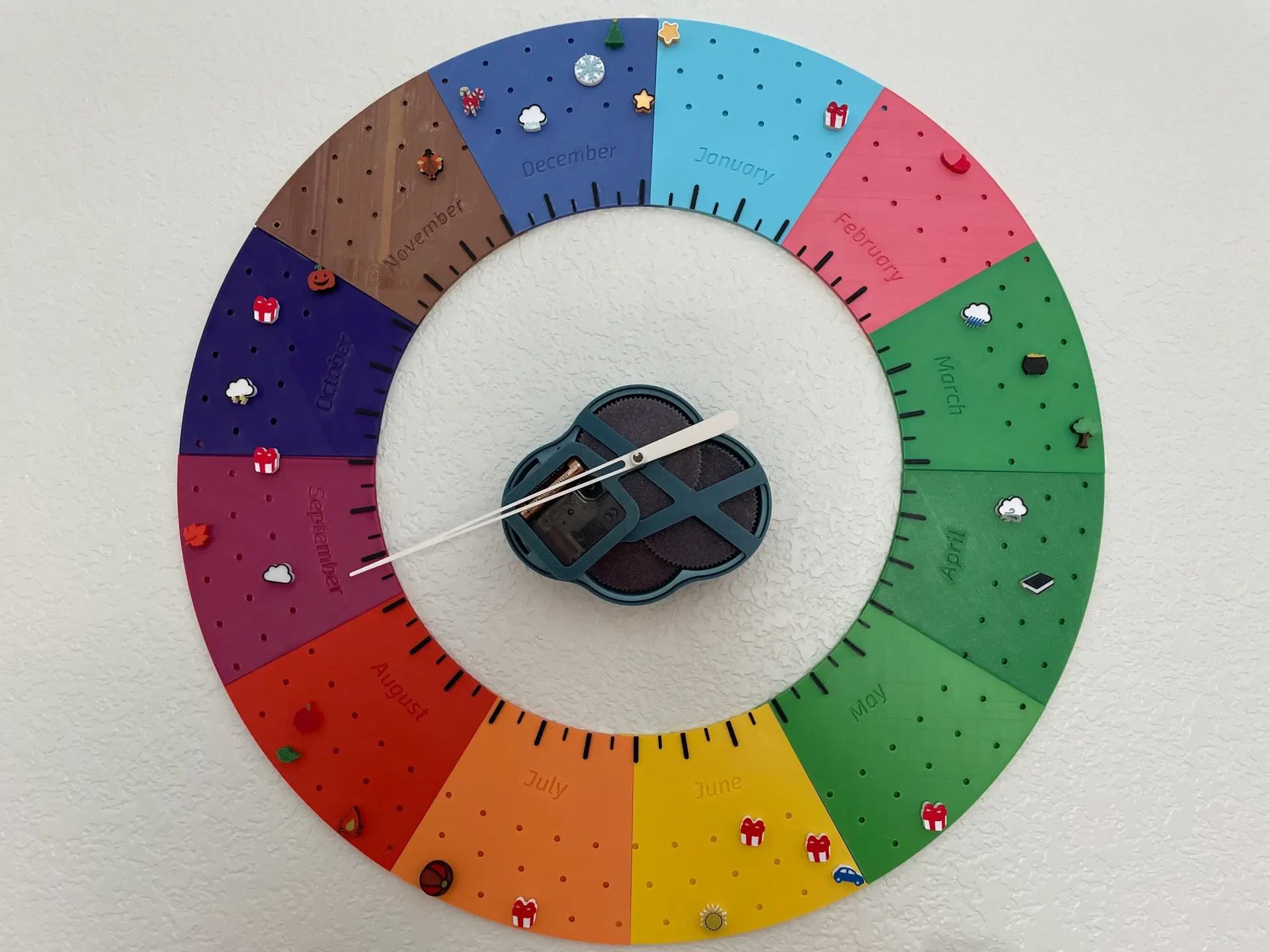

Чтобы выровнять мотор по часам, используйте деталь «Выравнивание» и поместите ее над редуктором. Крайняя левая сторона инструмента выравнивания должна совпадать с 30 декабря, а ветвь L-образной формы должна быть горизонтальной. Затем совместите нижнюю поверхность выравнивающего инструмента с верхней частью коробки передач и при необходимости отрегулируйте шестерни. Если вы хотите, чтобы двигатель висел идеально горизонтально, совместите край левого рычага выравнивающего инструмента с верхним краем крайней левой опоры, идущей от «крышки» рядом с рычагом.

Инструкции по печати:

Файлы «Clock Lid» и «Lid» имеют отверстия для небольших магнитов, которые удерживают их на месте. Если у вас нет магнитов, можно использовать клей при их сборке.

Примечание. Перечисленные здесь файлы — это не все файлы, необходимые для комплектации коробки передач. Вам все равно придется распечатать рычаг, самую маленькую шестерню старой шестерни и всю рамку часов. компоненты.
