Детские обучающие часы

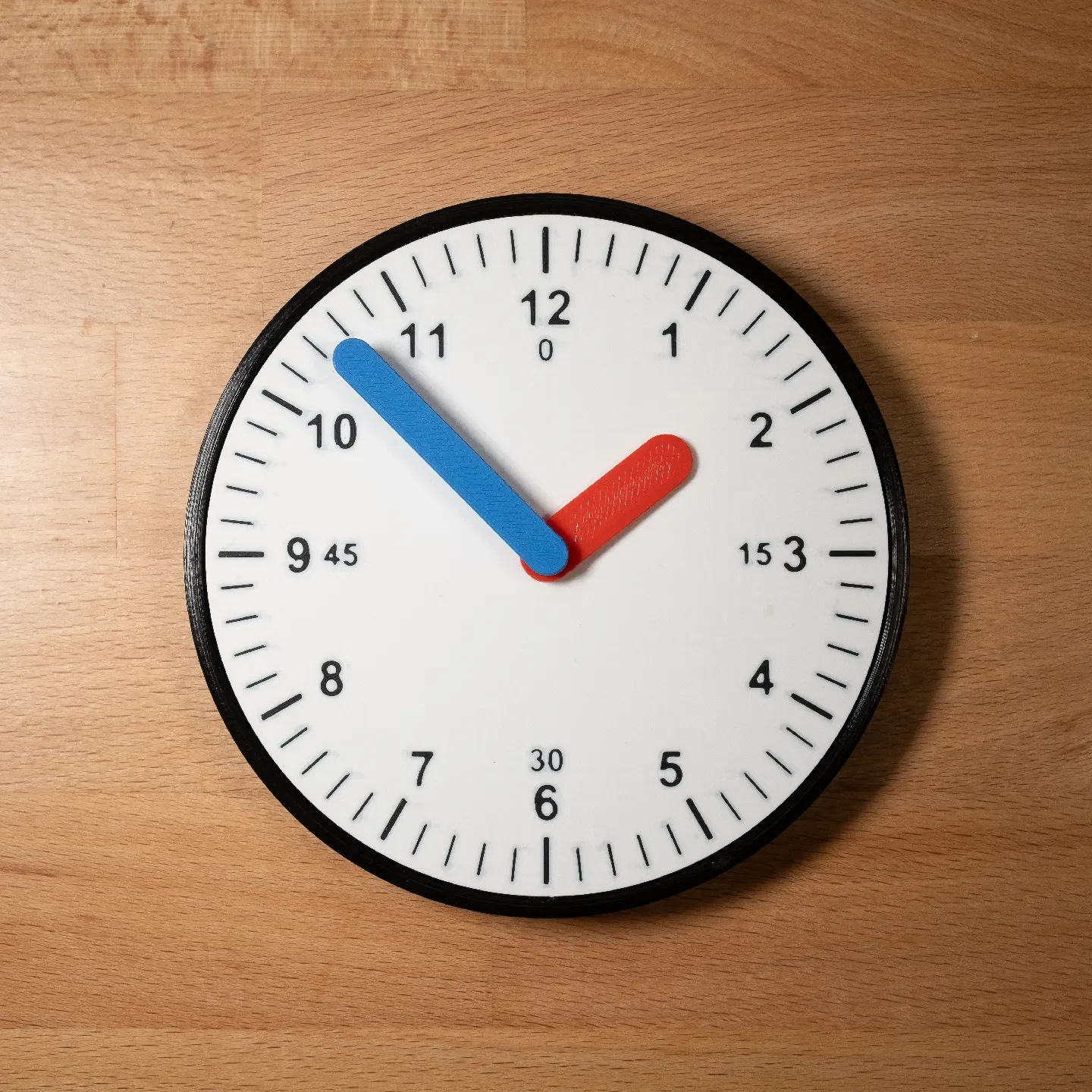

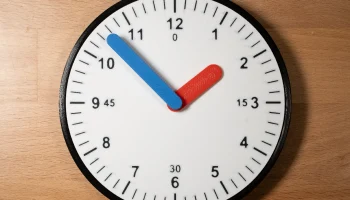

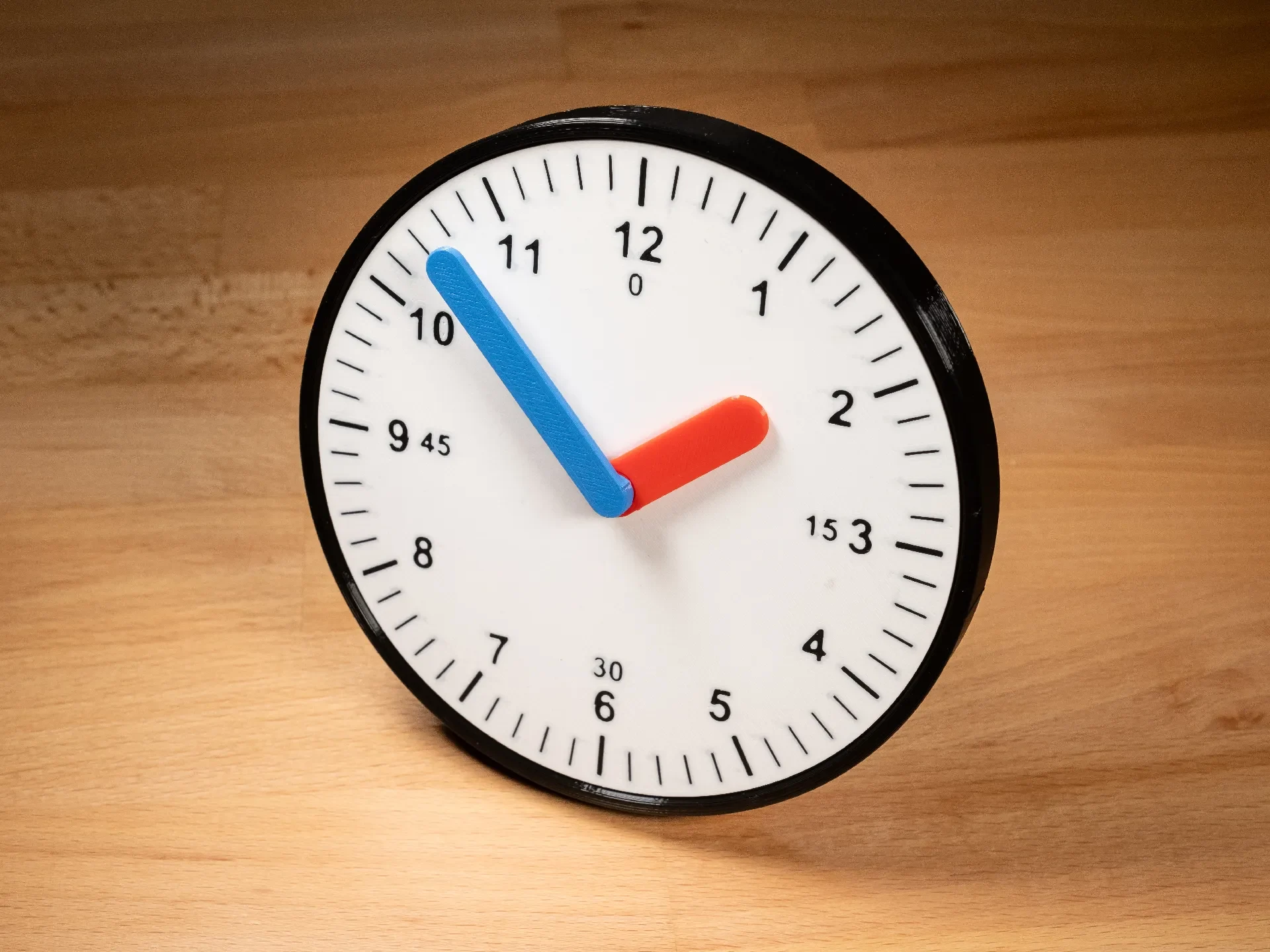

Я разработал эти часы для уроков математики в начальной школе. Стрелки часов соединены шестеренками, чтобы дети могли вращать их вручную и понимать соотношение минут и часов. Его диаметр составляет 120 мм (4,72 дюйма), а высота — 14 мм (0,55 дюйма). Я также хотел, чтобы они выглядели как настоящие часы на стене.

Существует две разные версии циферблата: «настоящая» многоцветная версия (MMU и другие) и версия с одиночным изменением цвета на определенном слое. Для версии MMU выберите соответствующий файл из папки «STEP» и разделите его на части в слайсере.

Только для опытных пользователей: я привел пример того, как можно распечатать версию MMU без MMU. Используйте его как вдохновение и сначала проверьте файл!

О масштабировании: Я не рекомендую масштабировать модель, так как допуски очень жесткие и очень важные. Однако вы можете изменить файлы STEP, чтобы они заработали.

Инструменты и материалы
клей (тот, который не застывает сразу, нужно уметь регулировать часовую стрелку)
4 винта: M3 x 8 мм с головкой под торцевой ключ.
если есть: смазать шестерни, чтобы они работали тише и плавнее

Печать (ПЛА)
сопло: 0,4 мм
высота слоя: 0,2 мм
заполнение: ≥ 10 % (сетка)
стены: ≥ 2
сверху и снизу: ≥ 4
нет опор

Я включил файлы STEP для более высокого разрешения и на случай, если вы захотите что-то изменить.

Важно: необходимо убедиться, что соответствующая шестеренка имеет тот же цвет, что и стрелка, поскольку она является осью и видна, когда часы полностью собраны. Посмотрите мои изображения для справки.

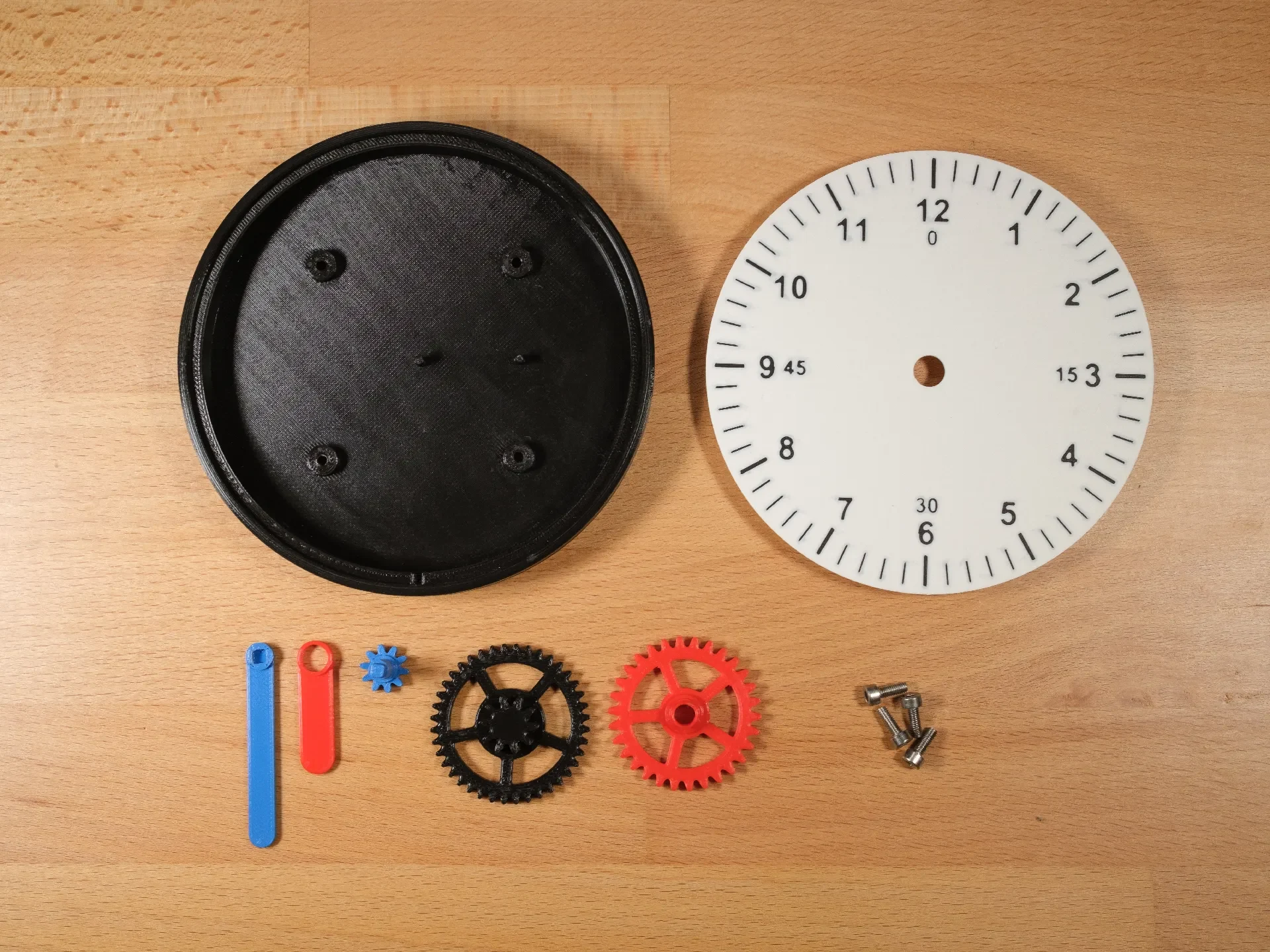

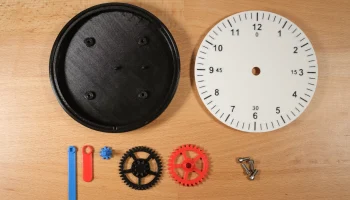

Сборка

1

Поместите кейс перед собой

2

Поместите шестерню 1 на главную ось (посередине).

3

Поместите шестерню 2 на вторичную ось (справа).

4

Поместите шестерню 3 на шестерню 1.

5

Совместите циферблат с корпусом, используя прорезь внизу.

6

Приклейте часовую стрелку к соответствующей оси, быстро переходите к следующему шагу.

7

Приклейте минутную стрелку к квадратной оси, используя изображение в качестве образца.

8

Прижмите циферблат к корпусу и осторожно скрутите их сзади.

История версий

2024/11/2: Версия 1.0
