Часы-спидометр с нанесенным циферблатом

Введение

Мне понравилась идея и внешний вид часов-спидометра Oogway, но мне не понравился напечатанный циферблат, потому что он не получается напечатать красиво.
Поэтому я решил сделать ремикс на сюжетный циферблат.

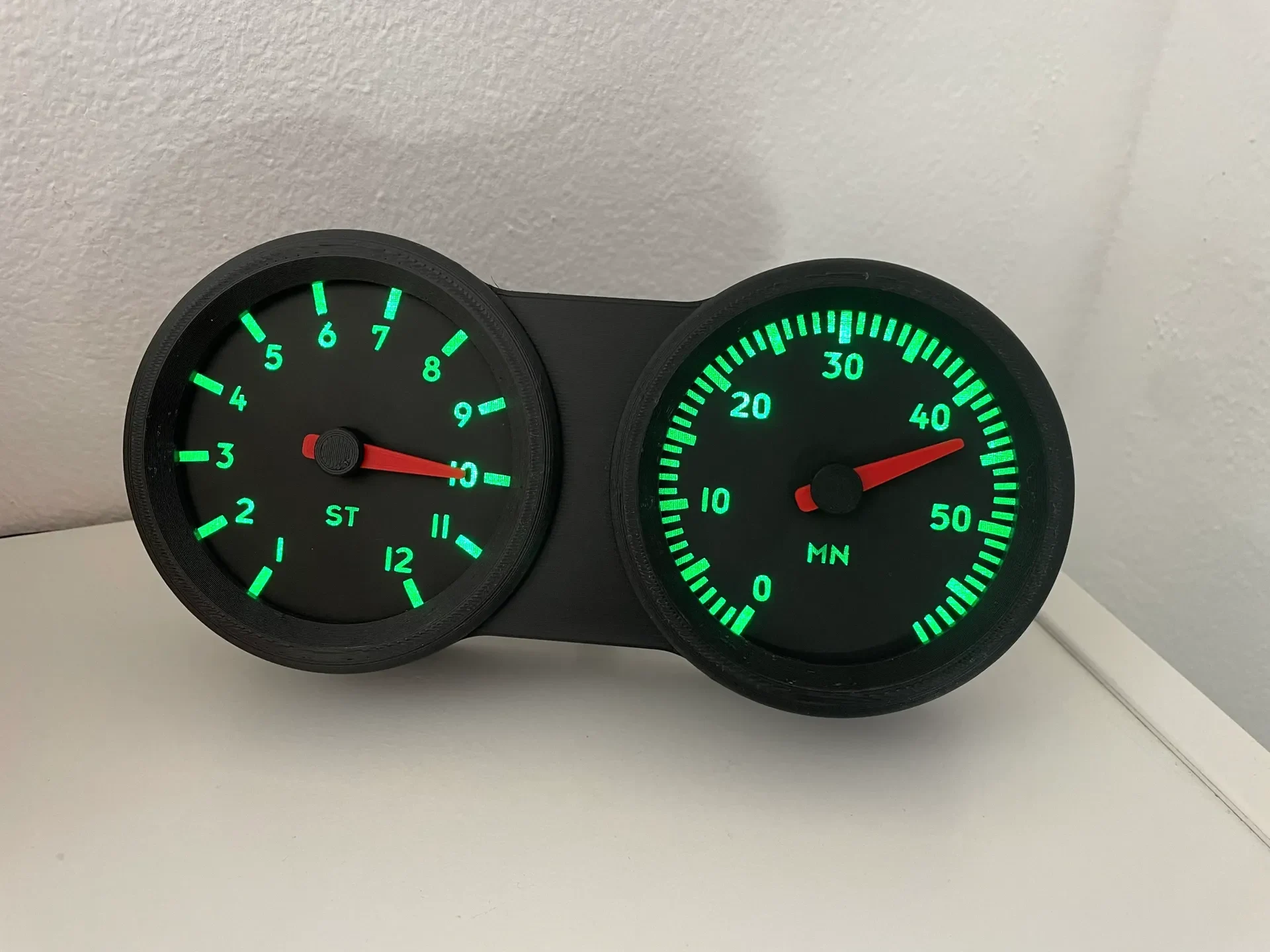

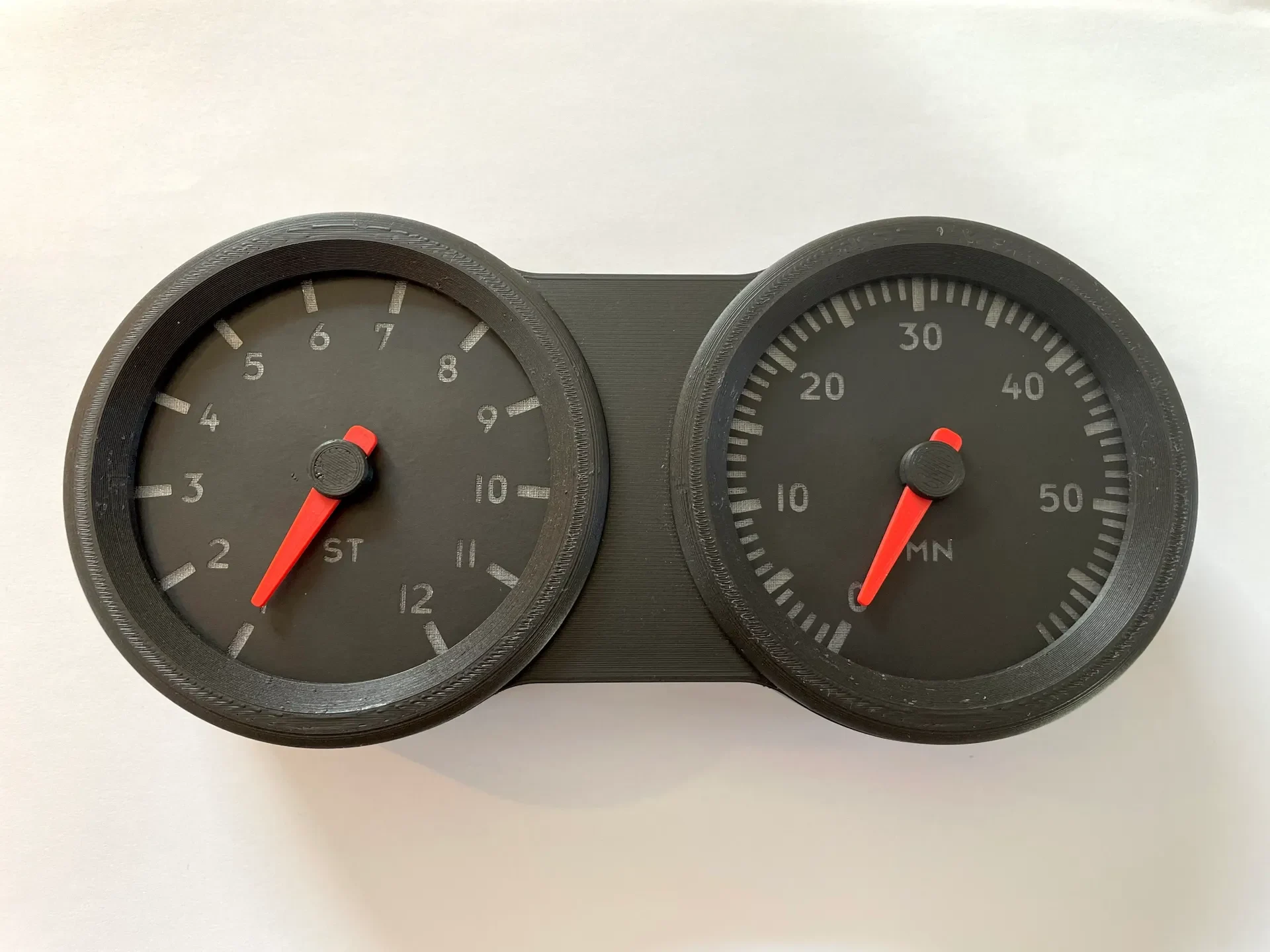

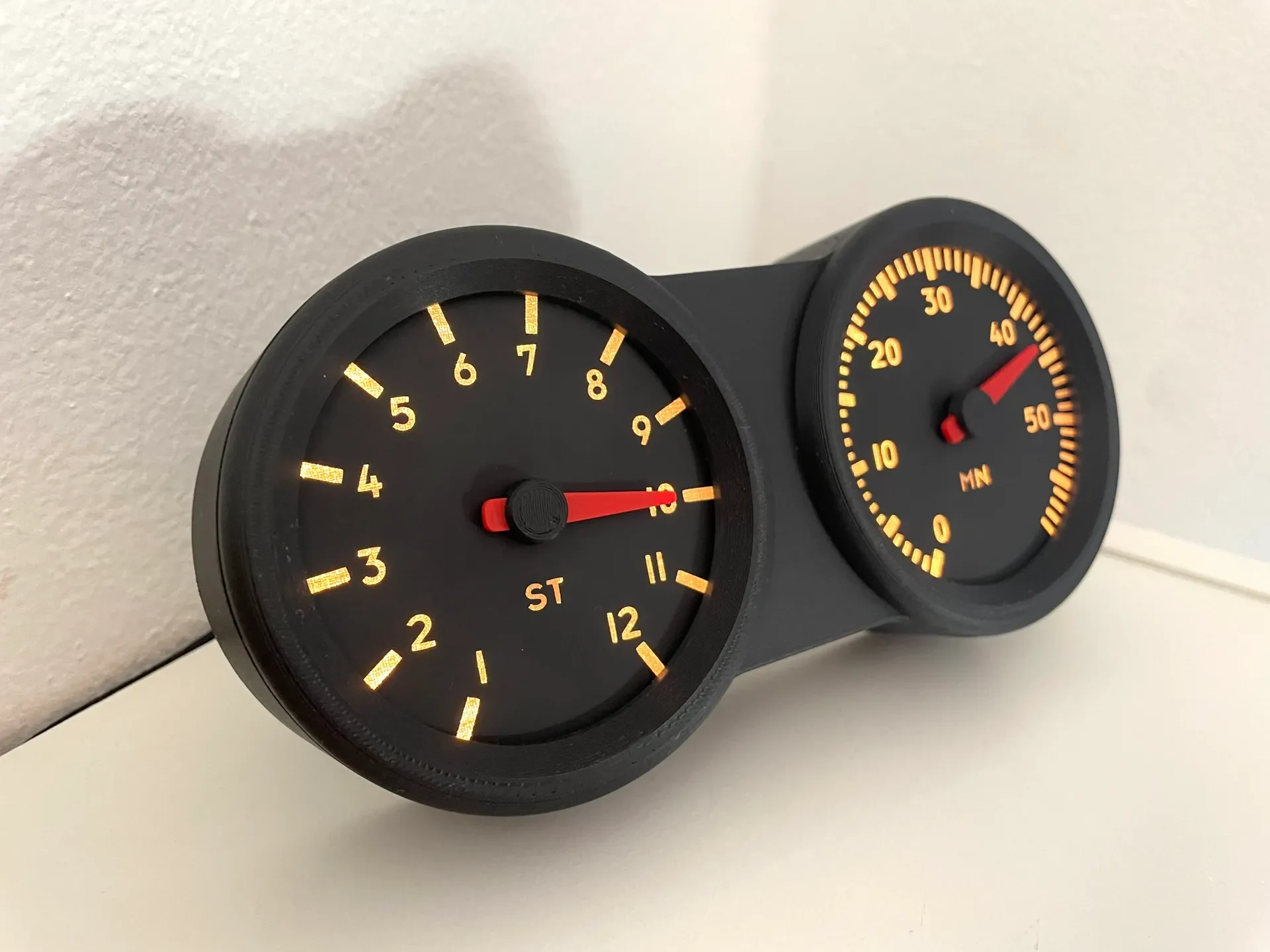

Идея заключалась в том, чтобы создать прозрачный рассеиватель с нанесенной черной матовой фольгой, чтобы получить красивый подсвеченный циферблат с четким и ясным внешним видом.
Я спроектировал детали так, чтобы поддержка не требовалась.

Печатные детали

Основание, передняя часть
Материал: colorFabb PLA полуматовый черный.
Высота слоя: 0,2 мм
Заполнение: 15%

Диффузор
Материал: Prusament PETG Clear.
Высота слоя: 0,2 мм
Заполнение: 100%

Игла
Материал: eSun ABS красный
Высота слоя: 0,15 мм
Заполнение: 100%

Колпачок иглы, кнопка
Материал: colorFabb PLA полуматовый черный.
Высота слоя: 0,15 мм
Заполнение: 100%

Аппаратное обеспечение

я использовал следующие детали:

1x узел микроконтроллера
https://www.amazon.de/gp/product/B07V4KL8CW/
2x сервопривод 300°
https://www.tme.eu/at/details/df-ser0053/servomechanismen/dfrobot/ser0053/
1 разъем MicroUSB
https://www.amazon.de/gp/product/B07W13X3TD/
1x светодиодная лента RGB
https://www.amazon.de/gp/product/B07TKHMZHS/
6 вставок с резьбой M3
6x Винт M3x12
Сборка

В основании Node Mcu и коммутационная плата MircoUSB удерживаются на месте штырями, оплавленными паяльником. Кнопка удерживается на месте от узла Mcu.
Светодиодные ленты RGB являются самоклеящимися, и я разместил их вокруг сервоприводов.
Я также сделал небольшую печатную плату, чтобы облегчить распределение питания и не отключать штекеры сервоприводов. Сервоприводы удерживались на месте с помощью прилагаемых винтов.

Спереди паяльником поставили вставку с резьбой М3.
Передняя часть относительно тонкая, поэтому вставки не должны быть длиннее 4,5 мм.

Я нарисовал циферблат для часов и минут одновременно, поэтому позиционирование легко и риск искажения шкалы практически отсутствует. Диффузор симметричный, поэтому я наклеила фольгу с красивой стороны со структурой атласного листа.
Я использовал Silhouette Studio для разработки циферблата и загрузил .studio3, а также преобразованный .svg для другого программного обеспечения для плоттера.

Программное обеспечение

Прежде чем прикручивать сервоприводы, вам необходимо настроить NodeMCU.
Я рекомендую вам проверить все функции, прежде чем собирать корпус и закреплять иглы винтом.

Для скетча Arduino вам понадобятся еще несколько библиотек, которые задокументированы со ссылкой на репозиторий в скетче. Для простой интеграции с вашим Wi-Fi я использовал библиотеку wifimanager, которая позволяет вам настроить SSID и пароль с помощью смартфона или планшета.
Как это работает, также описано на GitHub — сгенерированная точка доступа — это «Clock-AP» без пароля. Вам нужно настроить Wi-Fi только один раз.
Возможно, вам придется изменить некоторые параметры непосредственно в эскизе, например: положение сервоприводов и часовой пояс.

Настройки

Часы управляются небольшой кнопкой на задней панели.

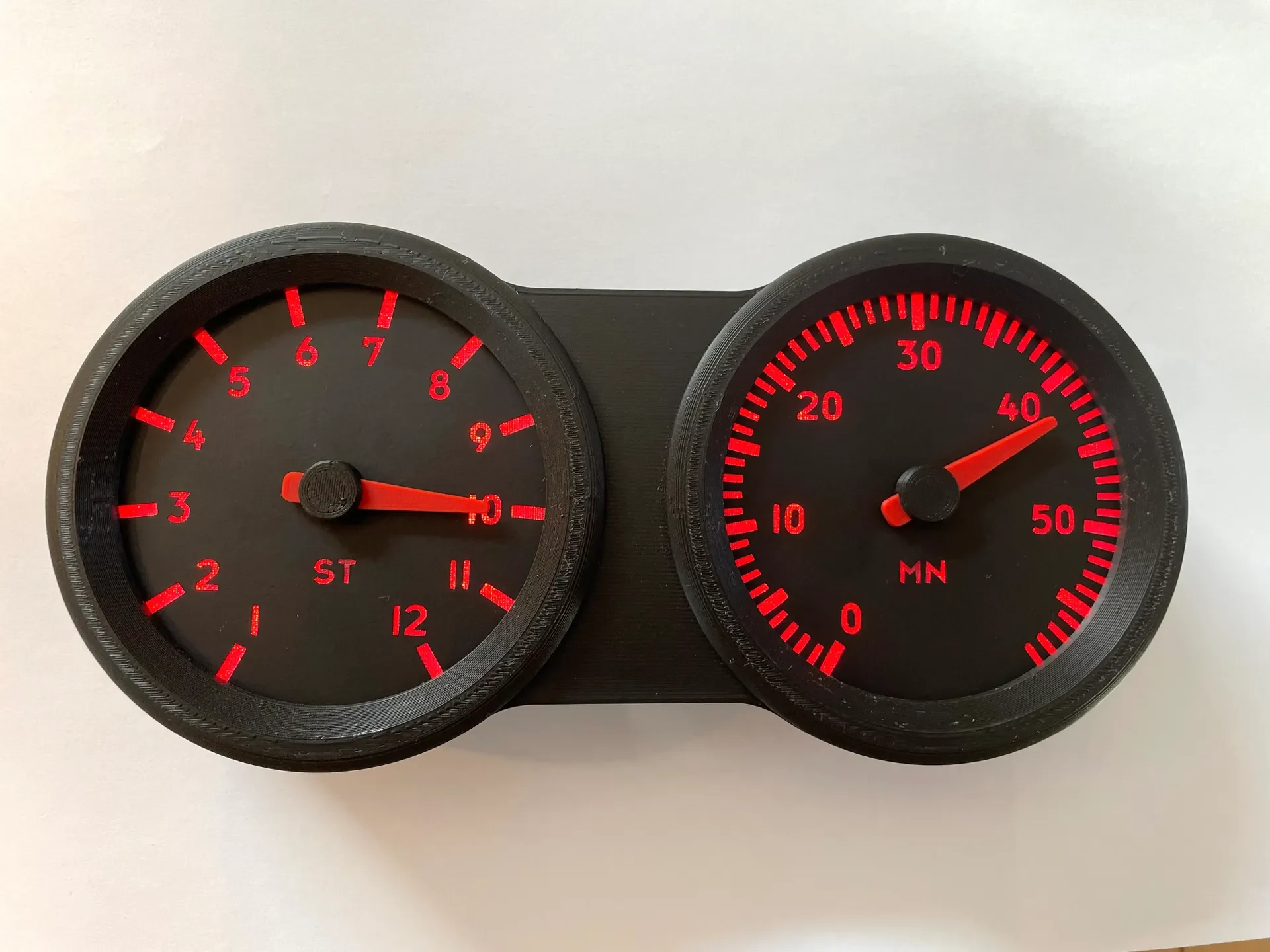

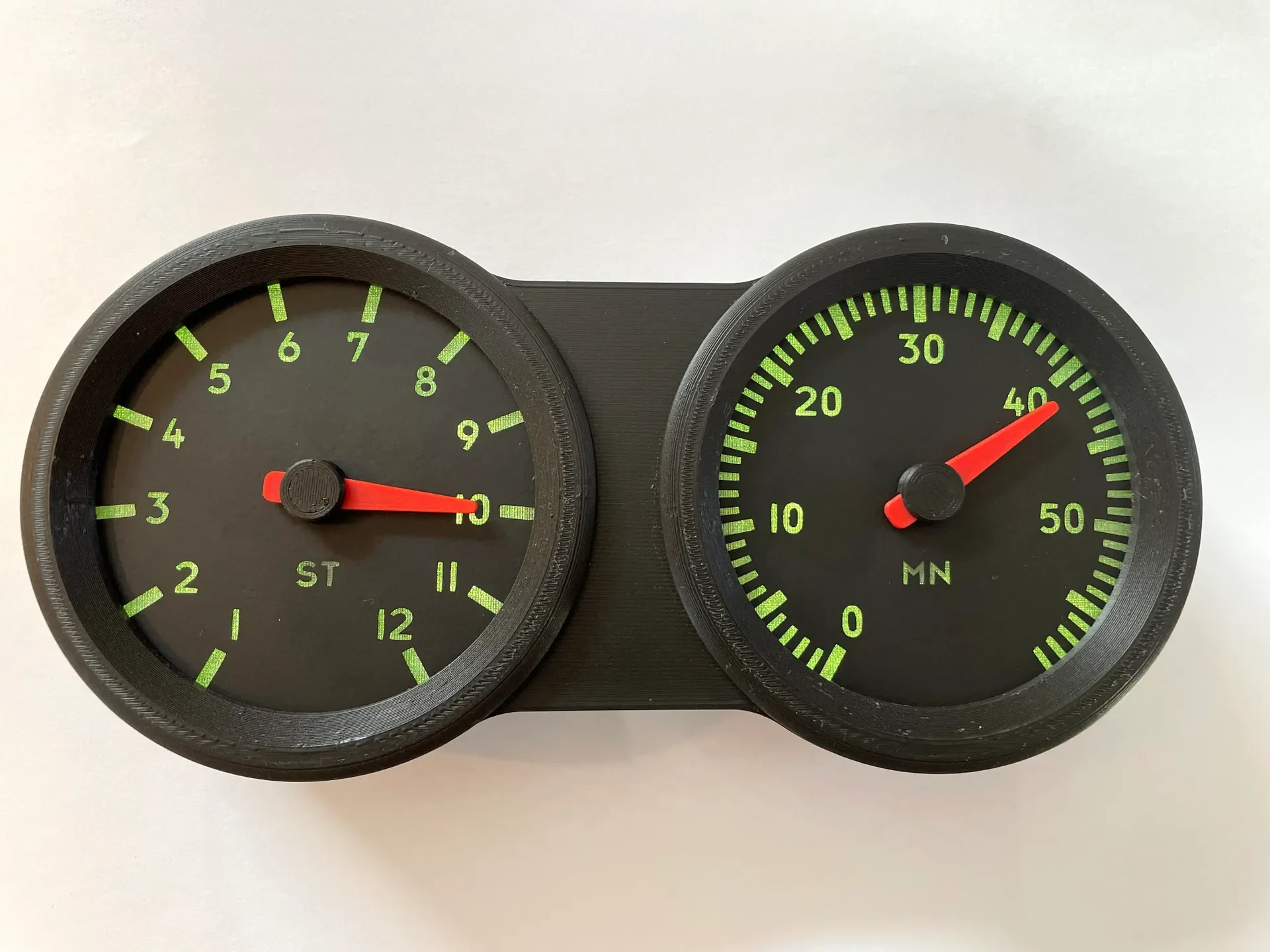

Как только он подключится к Wi-Fi, вы можете переключать цвета RGB коротким щелчком мыши.
При более длительном нажатии вы попадаете в режим «настройки яркости».
Часовая стрелка переместится на отметку 1, а минутная стрелка покажет фактическую яркость светодиодной ленты. Вы можете изменить яркость коротким нажатием кнопки.
Еще одним более длительным нажатием вы перейдете в режим «настройка летнего времени».
Минутная стрелка перемещается на 0, а часовая стрелка указывает на переход на летнее время.
Коротким нажатием на кнопку вы меняете летнее время с 1 (GMT+1) на 2 (GMT+2).
Еще одним более длительным нажатием вы возвращаетесь в режим часов и настройки сохраняются.

Чтобы обнулить стрелки, я рекомендую перейти в Летний режим и нажать на иглы ровно на 1 или 0 на минутной стрелке.
Я испытал, что сервопривод не является линейным, поэтому возможно, вам придется корректировать положения сервоприводов в массиве.

Заключительные шаги

После того, как все заработает как положено, зафиксируйте иглы прилагаемым сервовинтом и закрепите корпус.
