Реплика авиационных часов Waltham A-13A
Что

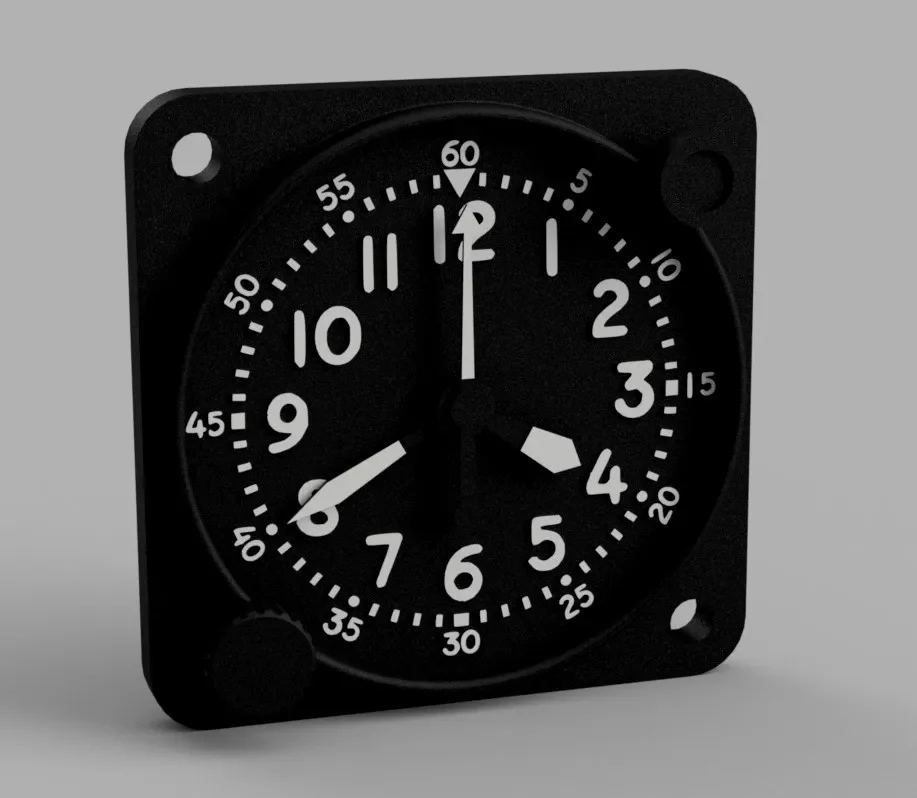

Это корпус и циферблат часов в стиле авиационных часов Waltham A-13A.
Почему
Я потратил слишком много времени на AliExpress и нашел кварцевые часы по смехотворно низкой цене. Я решил, что хочу сделать крутой циферблат, чтобы вста��ить его.
Как
Модель состоит из девяти частей.
Основной корпус/лицевая панель, две ручки (по две части каждая), три стрелки и дополнительная настольная подставка.
Вам также понадобится кварцевый часовой механизм с диаметром вала ~8 мм.
Ссылка на AliExpress: https://www.aliexpress.com/item/1005002150871416.html.
Черно-белая (и опционально св��тящаяся в темноте) нить PLA или PET для печати деталей. (Матовые нити будут выглядеть лучше всего). Все используемые нити должны быть одного типа. Не смешивайте PLA с ПЭТ и т. д.
Какой из них мне следует распечатать?
Я предоставил два файла проекта с сопроводительным gcode. Единственная разница между ними — количество смен цвета. Детали, не требующие изменения цвета, являются общими для обоих.
2 цвета
Используйте этот файл, если вы хотите распечатать только черно-белые часы. т. е. все детали черные, но цифры на циферблате и указатели стрелок белые. Распечатайте общие части черным цветом.
3 цвета
Используйте этот файл, если вы хотите напечатать черно-белые часы со светящимся верхним слоем на «белых» акцентах. т. е. все детали черные, но цифры на циферблате и акценты на стрелках белые, но последний акцентный слой представляет собой светящуюся нить.
Я сделал это, поскольку светящаяся нить у меня полупрозрачная, поэтому мне нужен был белый слой между ней и черными слоями под ней. Поэтому при дневном свете он должен выглядеть черно-белым, а в темноте должен светиться.
Процесс и сборка
Распечатайте детали ручки и отложите их в сторону.
Распечатайте руки и отложите их в сторону.
Обратите внимание, что предоставленные файлы gcode и проекта реализуют цвет на различной высоте слоя.
Распечатайте тело.
Обратите внимание, что предоставленные файлы gcode и проекта реализуют изменение цвета на различной высот�� слоя.
Модель многослойная, поэтому вы можете чередовать черный, белый и черный для эффекта нарисованных цифр. (Для максимального эффекта используйте светящуюся в темноте нить)
Если у вас есть светящаяся в темноте белая нить вместо простой белой, вам следует использовать ее!
Обработка пламенем для удаления тонких волокон.

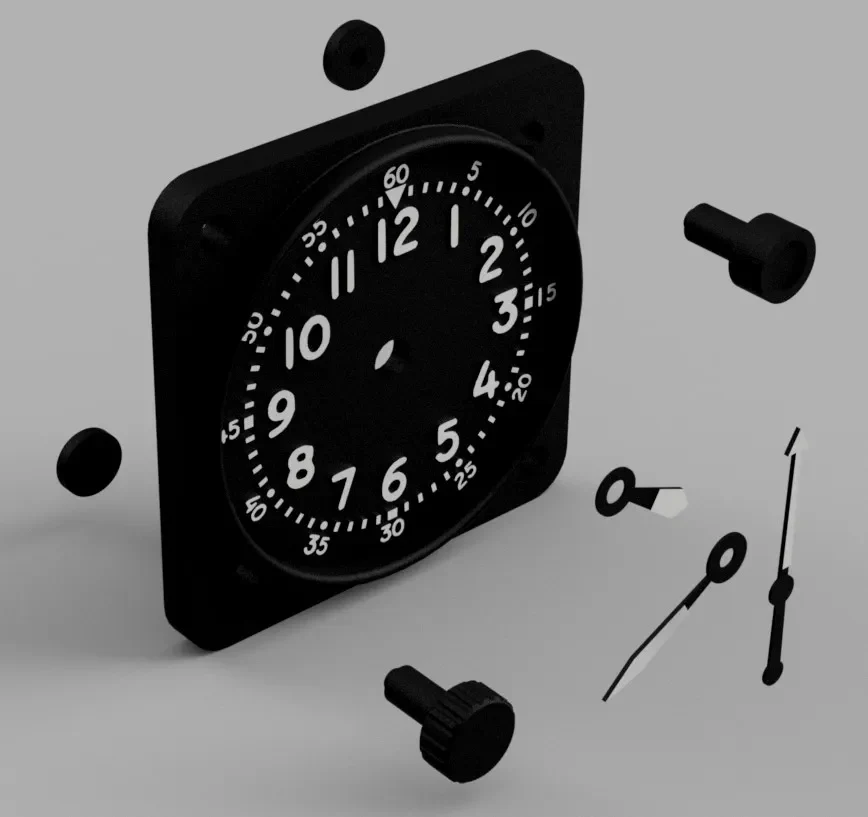

Соберите ру��ки в корпус, как показано на рисунке ниже.
Большая ручка с накаткой находится в левом нижнем углу. Меньшая ручка без накатки находится в правом верхнем углу.
Используйте суперклей, чтобы приклеить колпачки ручек к тыльной стороне стержней ручек.
Это предотвратит выпадение ручек, но при этом позволит им поворачиваться.
Ручки должны поворачиваться, но они предназначены ��олько для визуальной эстетики и служат лишь украшением.
Установите кварцевый механизм часов в заднюю часть корпуса часов и приклейте напечатанные стрелки к стрелкам, которые идут в комплекте с вашим механизмом (вероятно, вам придется обрезать стрелки, чтобы они скрывались под напечатанными на 3D-принтере стрелками и поддерживали их; возможно, вам также придется раскрасить их черным перманентным маркером).

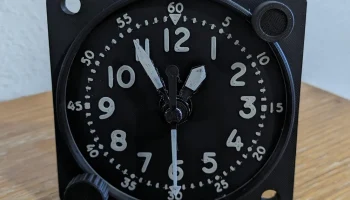

Повесьте часы на стену и каждый раз, когда будете определять время, представляйте себя пилотом.
Примечание. Если вы притворяетесь пилотом реактивного самолета, обязательно периодически сообщайте об этом всем окружающим.
(Необязательно) Распечатайте настольную подставку и приклейте ее с помощью небольшого количества клея, затем поместите часы на стол.
Атрибуция
Модель основана на визуальных особенностях авиационных часов Waltham A-13A, которые можно найти по адресу: https://www.kenrockwell.com/watches/waltham/a-13a.htm.
Фотография, показывающая настоящие часы, взята с веб-сайта выше.
Комментарий авторов
Эта модель хранилась у меня в качестве черновика в течение многих месяцев, однако я обменял несколько Prusameters на курс Prusa «3D-моделирование в Fusion360», когда он вышел (https://www.prusa3d.com/product/3d-modeling-in-fusion-360/).
Я использовал то, чему научился, чтобы окончательно исправить и упростить эту модель до завершения. Я получил много пользы
