Коллекция цифровых часов ESP
Коллекция современных настраиваемых светодиодных цифровых часов, которые интегрируются с Home Assistant через ESPHome. Выбирайте между модульными однозначными конструкциями, которые можно расположить по своему усмотрению, или полными монолитными конструкциями из 4 и 6 цифр.
Видеоуроки уже доступны!
Часть 1: 3D-печать и дизайн
Полное руководство (10 минут). Подробное описание процесса печати и настройки.
Краткое руководство (2,5 минуты) — краткий обзор процесса.
Часть 2: Детали, инструменты и проводка
[Полное руководство (15 минут)] — Полное руководство по электронике и настройке проводки:
— [Краткий тизер (17 секунд)](https://youtu.be/uiOuWeXdryE)

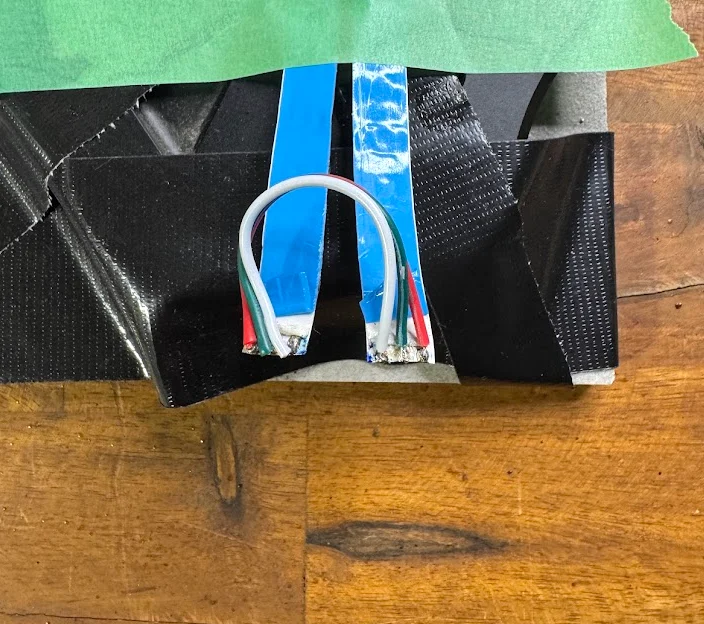

Часть 3: Сборка и пайка
Полное руководство по сборке плюс бонусная сборка 6-значных часов:
— [Полное руководство (15 минут)](https://youtu.be/76l32a6Kb90)
— [Краткий тизер (17 секунд)](https://youtu.be/x0ZPEmYtgFM)
Часть 4. Прошивка и настройка ESPHome
Полная интеграция прошивки и Home Assistant:
— [Полное руководство (15 минут)](https://youtu.be/q1JSGy7HCL0)
— [Краткий тизер (17 секунд)](https://youtu.be/x0ZPEmYtgFM)
Ре��урсы
— [Репозиторий GitHub](https://github.com/kylemath/digitallock)
— [Файлы Thingiverse](https://www.thingiverse.com/thing:6861353)
— [Полная серия руководств](https://youtube.com/playlist?list=PLeBpq2qBuOI1kfnOv1Nu6G2_ES9P5Xj6k)
Новые функции и обновления!
Недавно добавленная версия _wLid включает в себя:
— Чистый дизайн задней части со встроенной крышкой
— Скрытое проводное управление
— Монтажные отверстия в виде замочной скважины для удобного подвешивания на стену.
— Нет видимых винтов спереди
— Та же совместимость прошивки, что и оригинальная версия
— Улучшено управление температурой
— Более прочная конструкция
Все файлы печати сопровождаются файлом openSCAD .scad, который м��жно редактировать, визуализировать и сохранять как новый .stl по вашему усмотрению. Суперподсказка: обратитесь за помощью в чатгпт.
https://openscad.org/

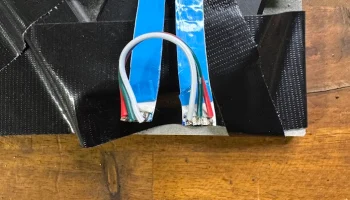

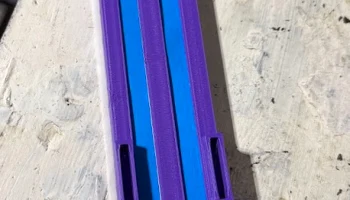

Меня вдохновило распечатка и создание этих замечательных часов: https://www.printables.com/model/478390-ws2812b-digital-pixel-clock-esp8266-esphome-based. Я хотел сделать что-то более компактное, в котором также использовались бы полосы светодиодов с минимальной пайкой, поэтому я использовал Cursor и OpenSCAD для создан��я собственного дизайна. Я постарался сделать его максимально модульным, чтобы его можно было легко распечатать и собрать.
Не думаю, что я видел следующий дизайн до этой разработки, но сходства достаточно, чтобы добавить его как ремикс. Мне нравится отличный дизайн: https://www.thingiverse.com/thing:5170654
Варианты дизайна

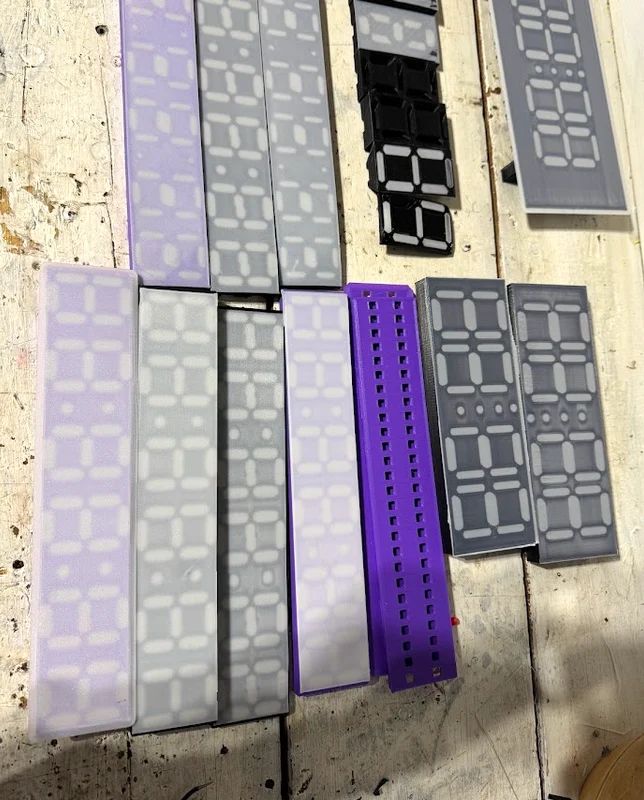

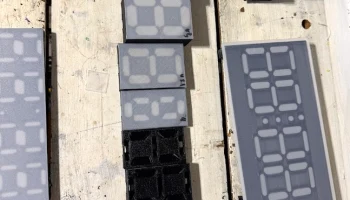

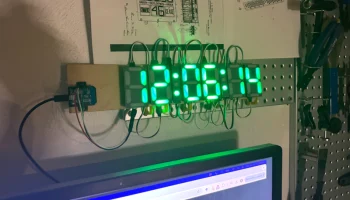

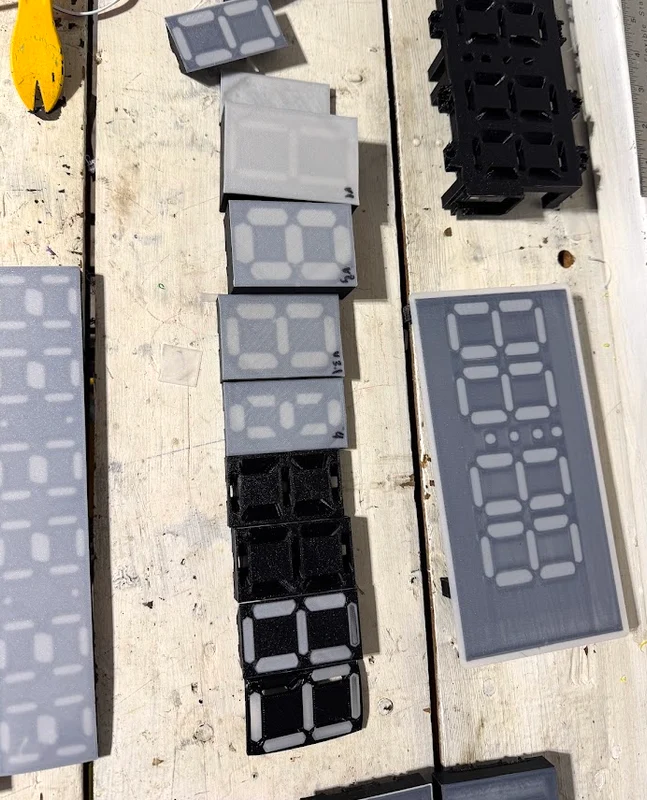

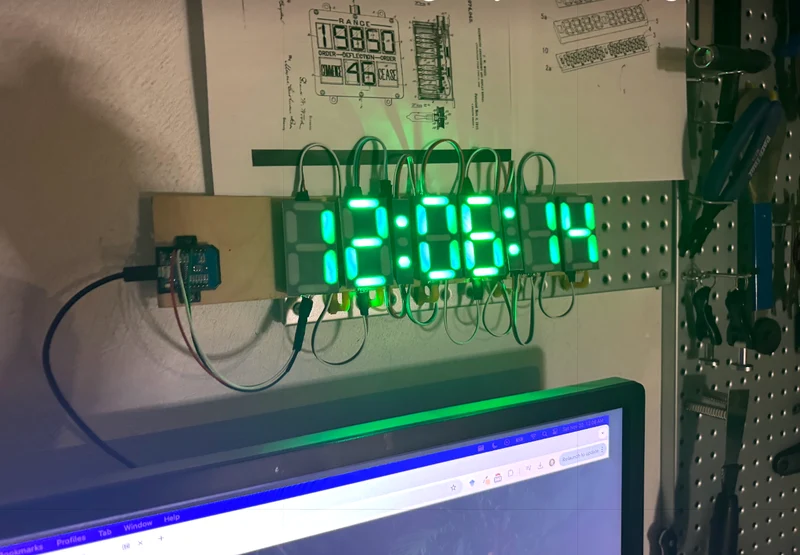

1. Модульная одноразрядная конструкция
— Сложите и расположите цифры по мере необходимости
— Простота обслуживания и замены
— Идеально подходит для пользовательских конфигураций
— Индивидуальное цифровое управление

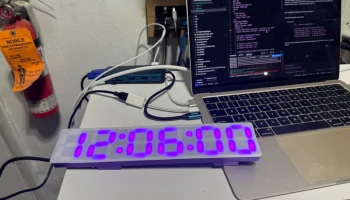

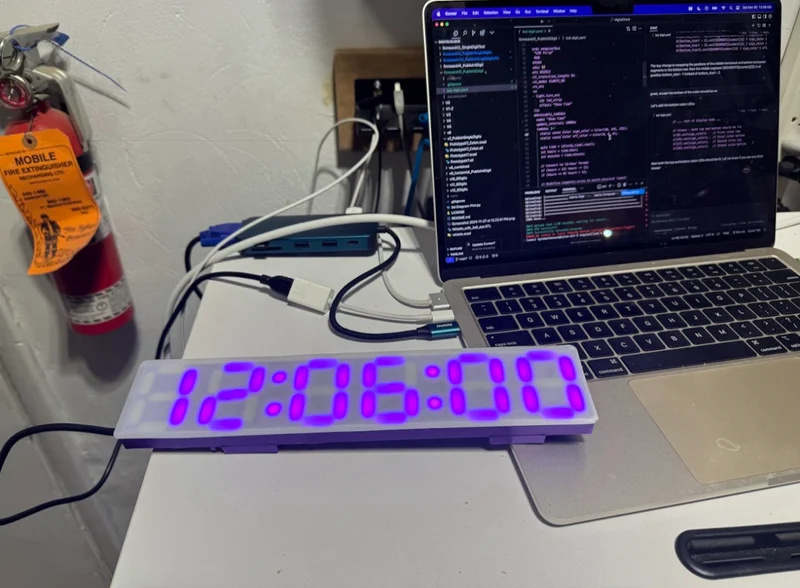

2. 6-значные монолитные часы (ЧЧ: ММ: СС)
— Дизайн «все в одном»
— Идеально подходи�� для настенного монтажа
— Полное отображение времени с секундами

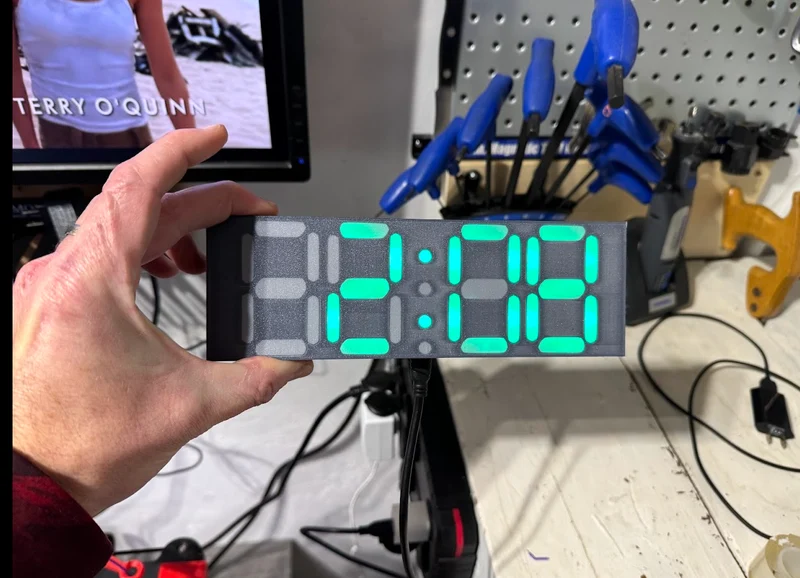

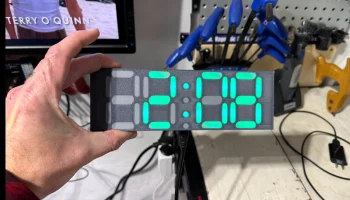

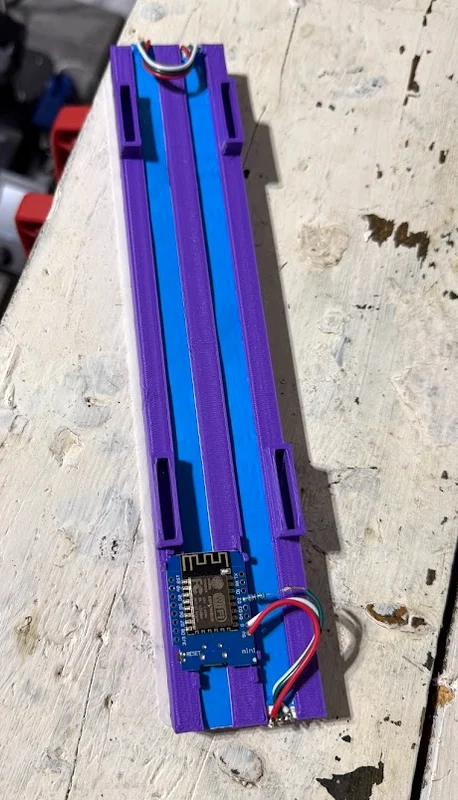

3. 4-значные монолитные часы (ЧЧ: ММ)
— Компактный дизайн
— Идеально подходит для столов
— Чистый дисплей часов и минут.
— Доступно в оригинальной и новой версии _wLid.
Требуемые материалы

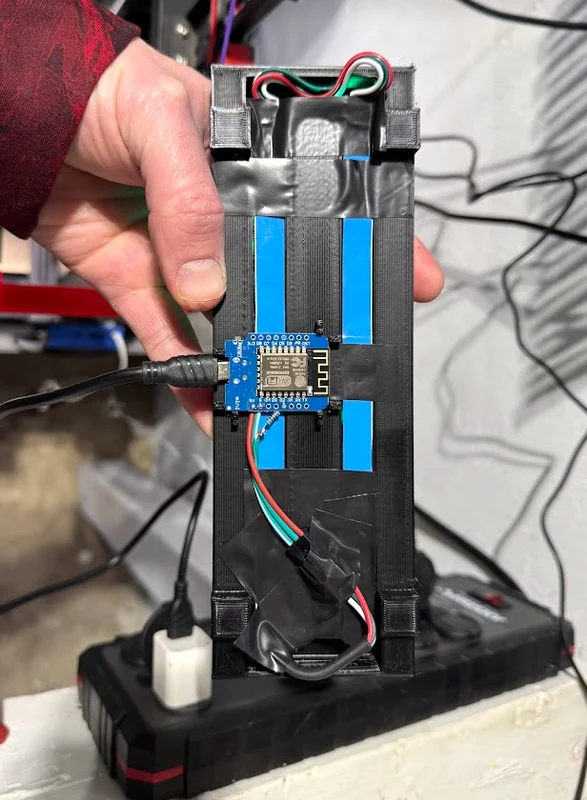

Электроника

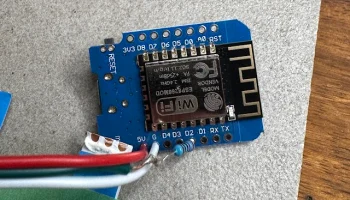

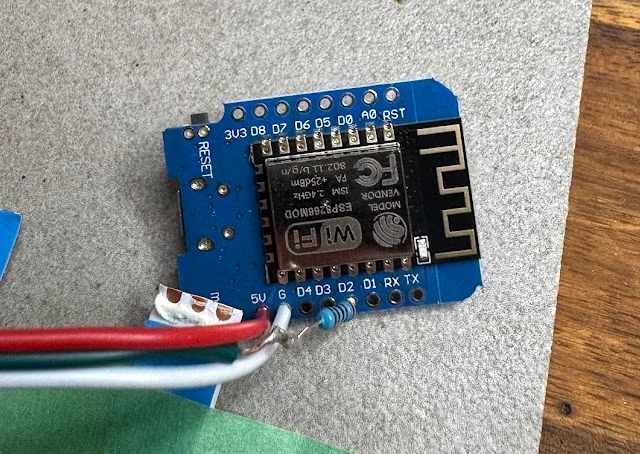

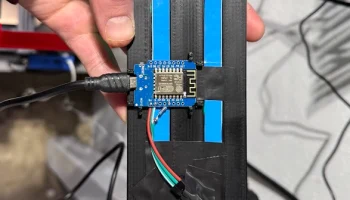

— ESP8266 NodeMCU или ESP32 Wemos D1 Mini
— Светодиодные ленты WS2812B
— Источник питания 5 В (минимум 2 А)
— Кабель микро-USB
— провода Дюпон
— Резистор 220 Ом
— Дополнительно: разъем питания.

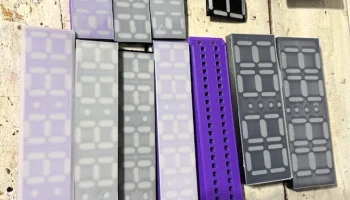

Подробности печати
— Основной корпус: PLA или PETG.
— Диффузоры: прозрачная/полупрозрачная нить.
— Пауза печати после слоев диффузора.
— Для большинства частей не требуются опоры
— Рекомендуемая высота слоя 0,2 мм.
— 20% заполнение основных тел
— 100% заполнение диффузоров
Руководство по настройке и установке ESPHome
Способ 1: надстройка Home Assistant (рекомендуется)
Если вы уже используете Home Assistant:
1. Открыть Домашний помощник
2. Зайдите в Настройки → Дополнения → Магазин дополнений.
3. Найдите «ESPHome».
4. Нажмите «Установить».
5. Запустите надстройку ESPHome.
6. Откройте панель управле��ия ESPHome.
Метод 2: Ко
