Штирийские словесные часы (словарные часы на Штирийском ...

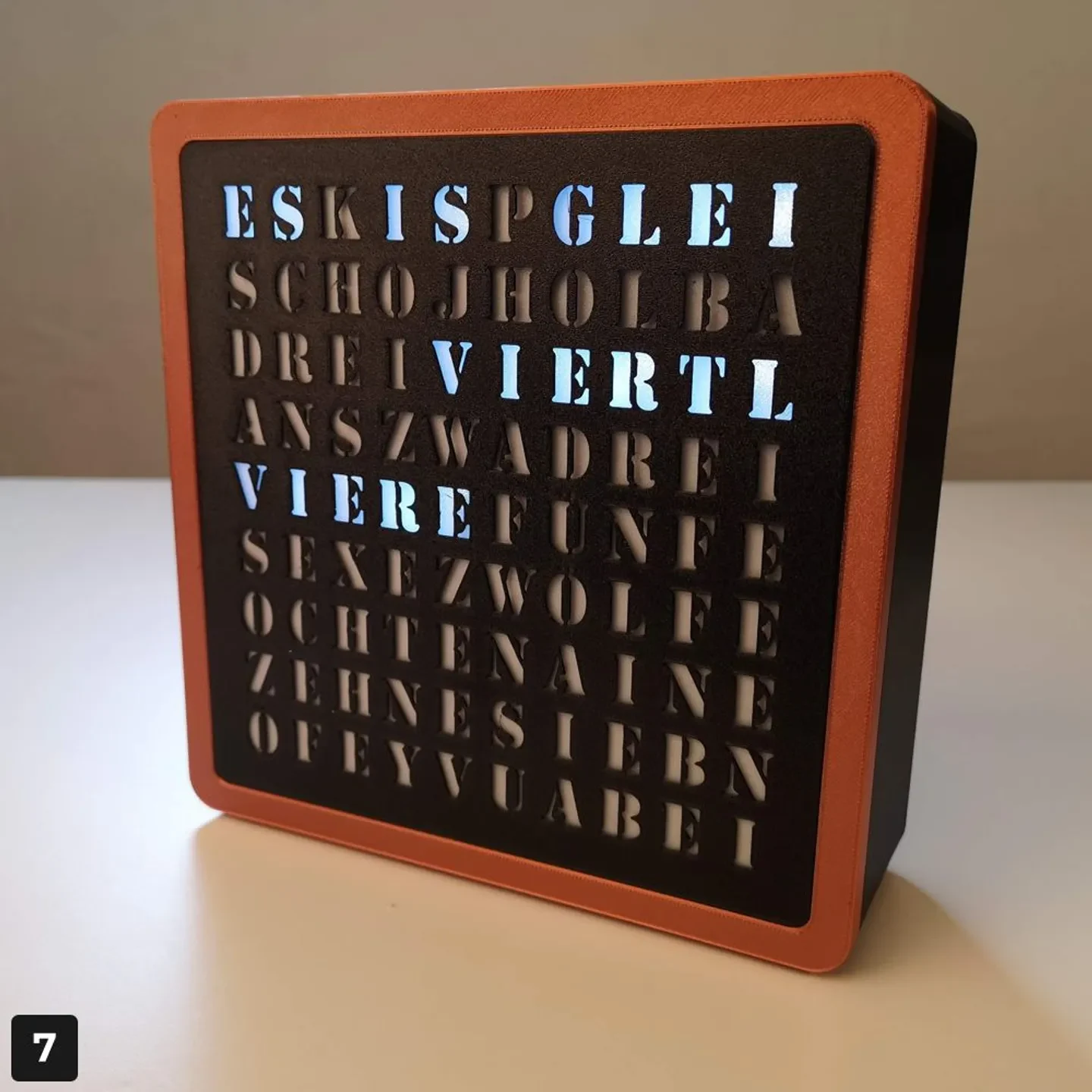

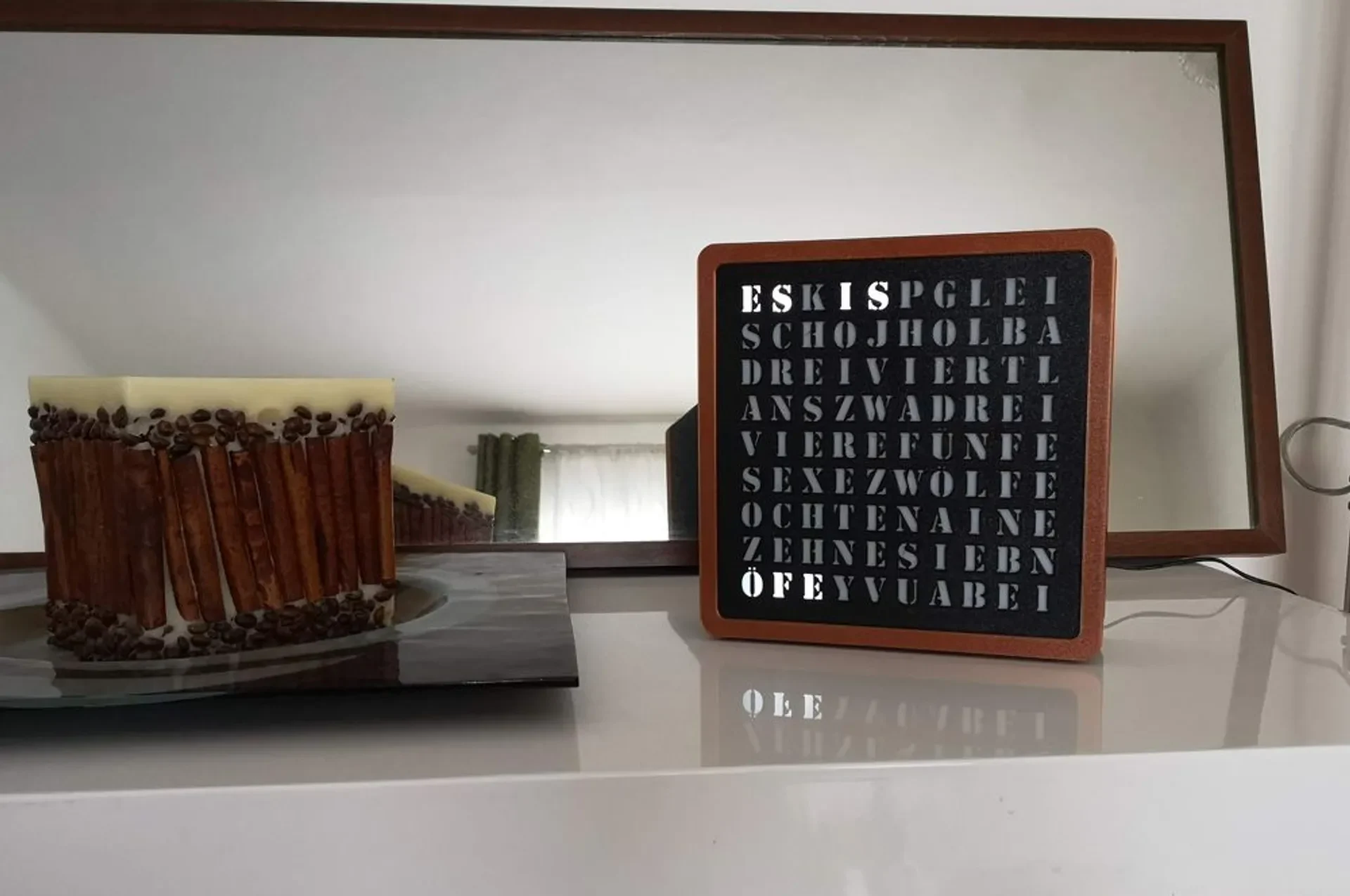

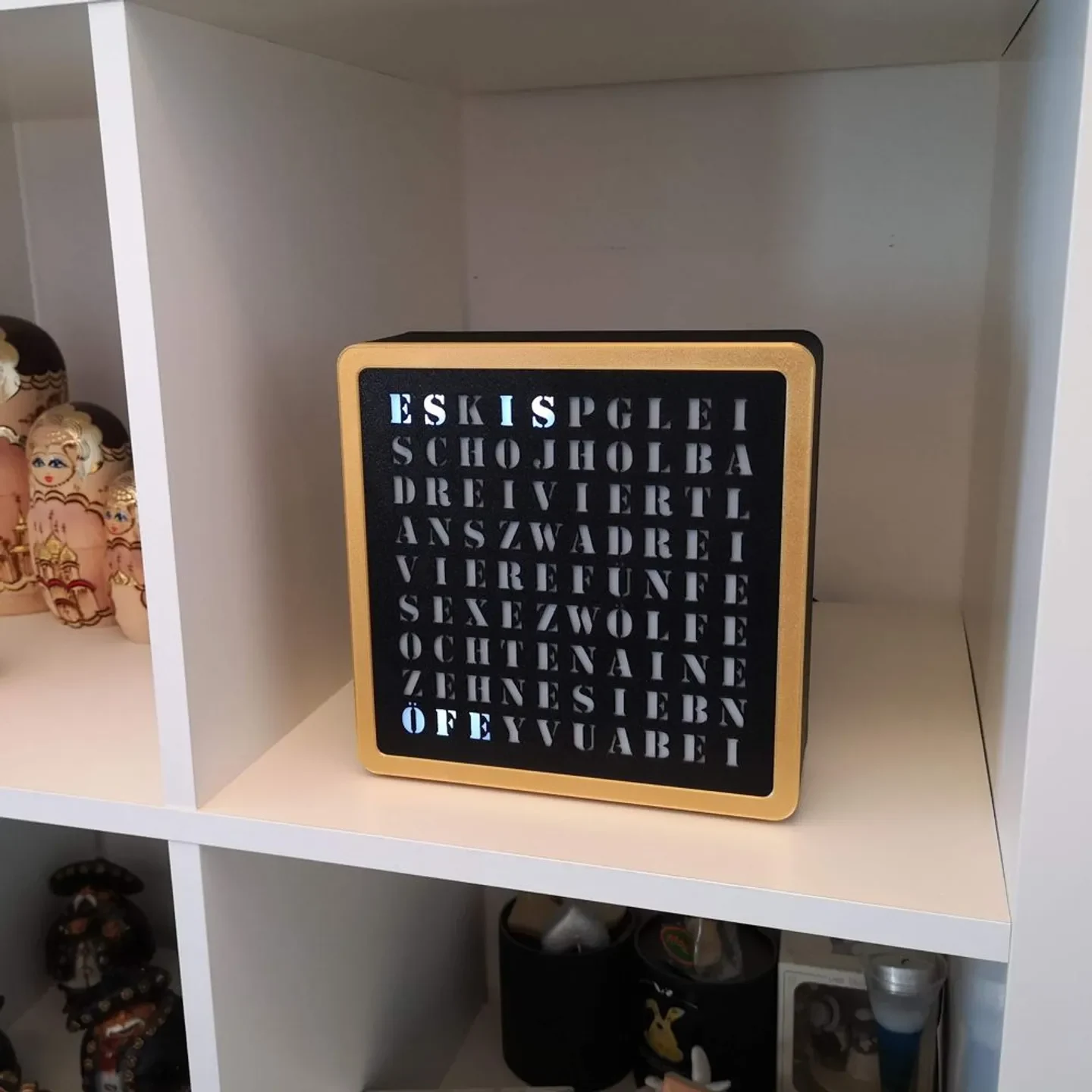

Эти словесные часы показывают текущее время на Штирийском языке. Не только числовые слова на диалекте, но и своеобразное — и, вероятно, сбивающее с толку нештирийцев — указание времени основано на местном употреблении (например, 14:15 обозначается как «четверть третьего (!)»).

За исключением электроники и четырех винтов, все детали напечатаны.

Распечатать инструкции

Поскольку актуальность этого проекта ограничена для любителей, не говорящих по-немецки, это описание предоставляется только на немецком языке.

Электроника
Часы управляются с помощью Arduino Nano, а приемник радиочасов DCF-77 автоматически устанавливает время с точностью до секунды.

Если вы живете за пределами радиуса 1500 км от Франкфурта, эту антенну также можно сохранить и установить время с помощью кнопки.

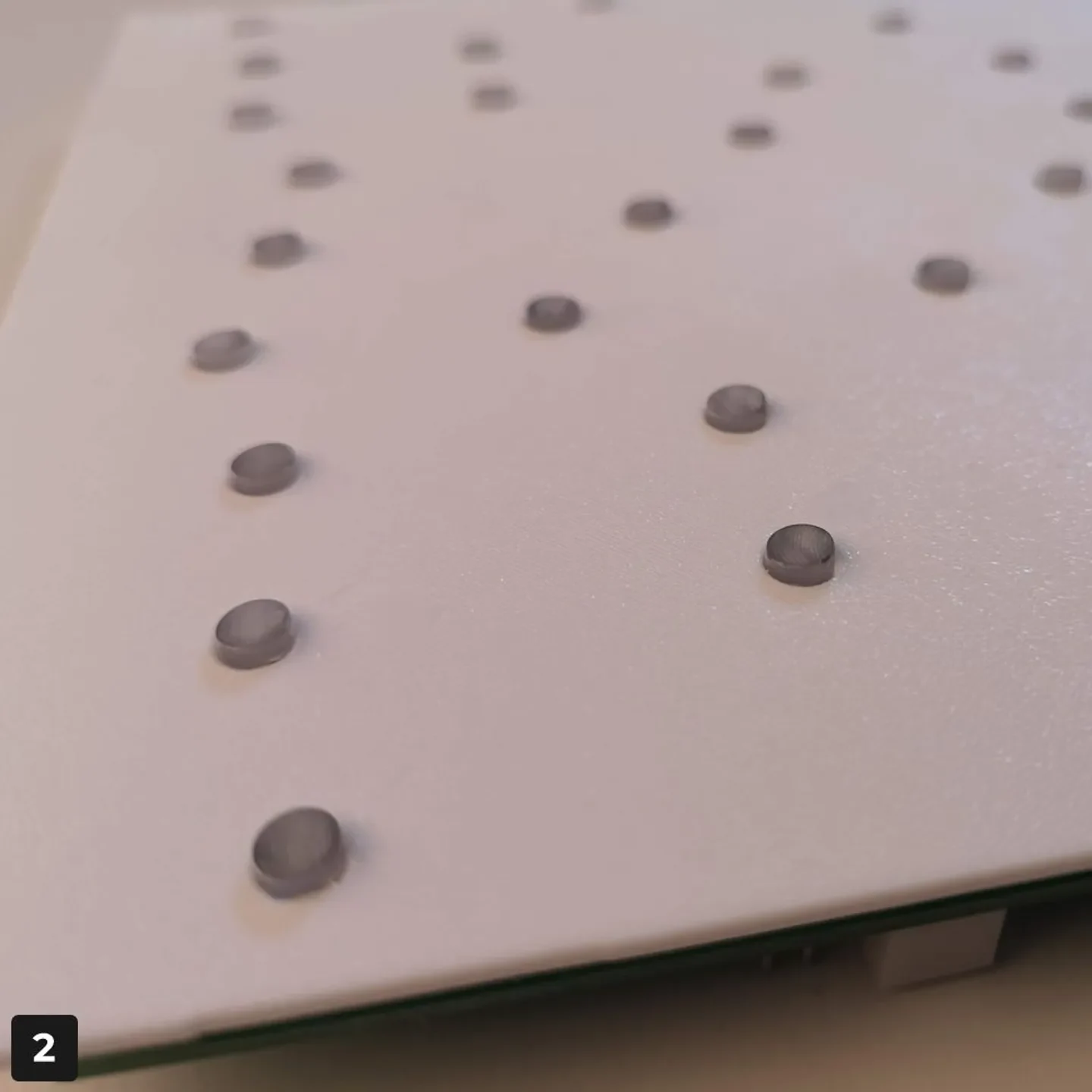

Я старался сделать электронику максимально простой, а также избегал использования светодиодных драйверов. Arduino управляет светодиодами диаметром 5 мм без какой-либо дополнительной электроники. Для этого я использовал светодиоды Ultrabright (около 14000 мкд при токе 20 мА) и управлял ими током 4 мА, чтобы оставаться ниже пределов микроконтроллера. Однако, поскольку эти сверхяркие светодиоды обычно имеют очень узкий угол луча (что приводит к неравномерному освещению), я заземляю головки светодиодов плоско.

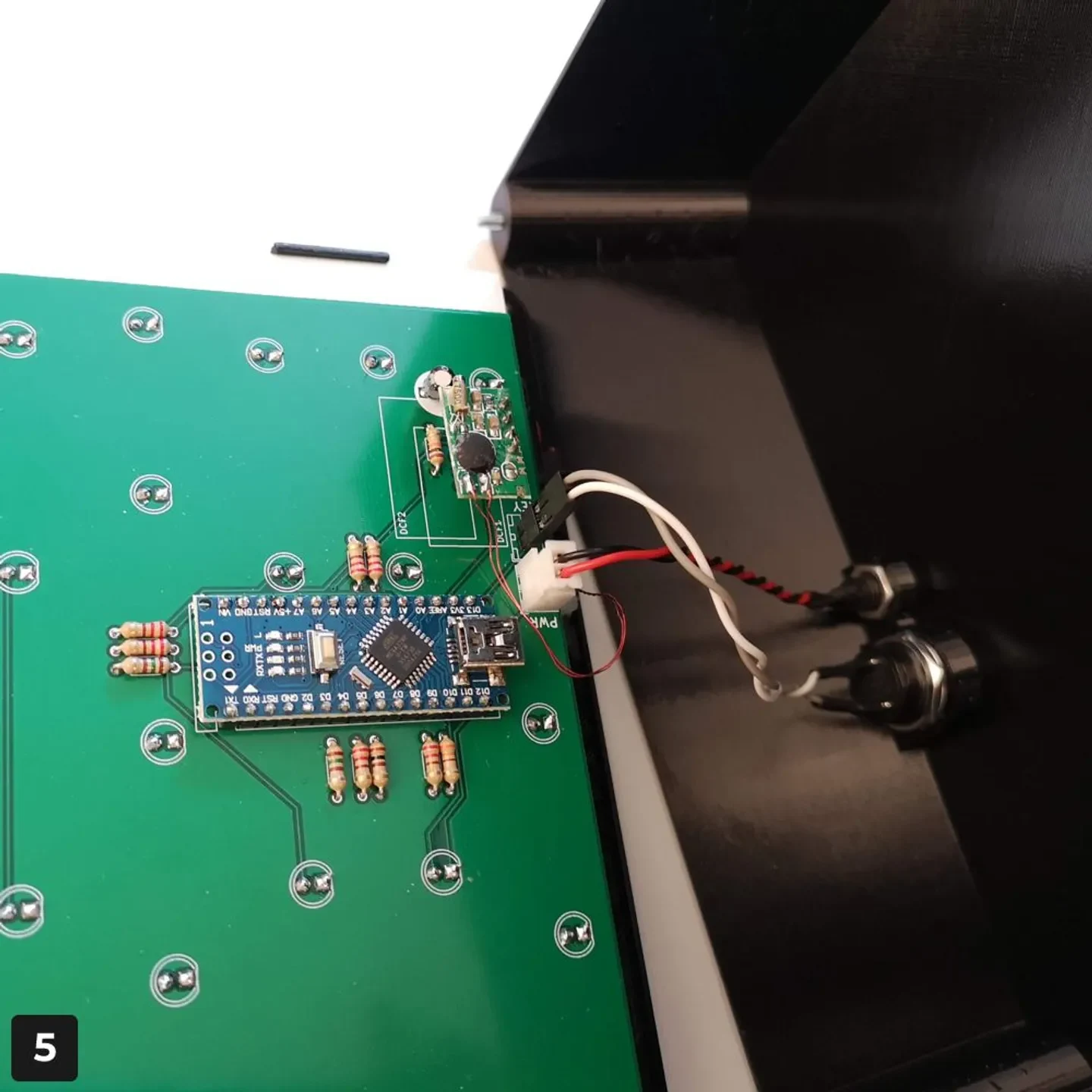

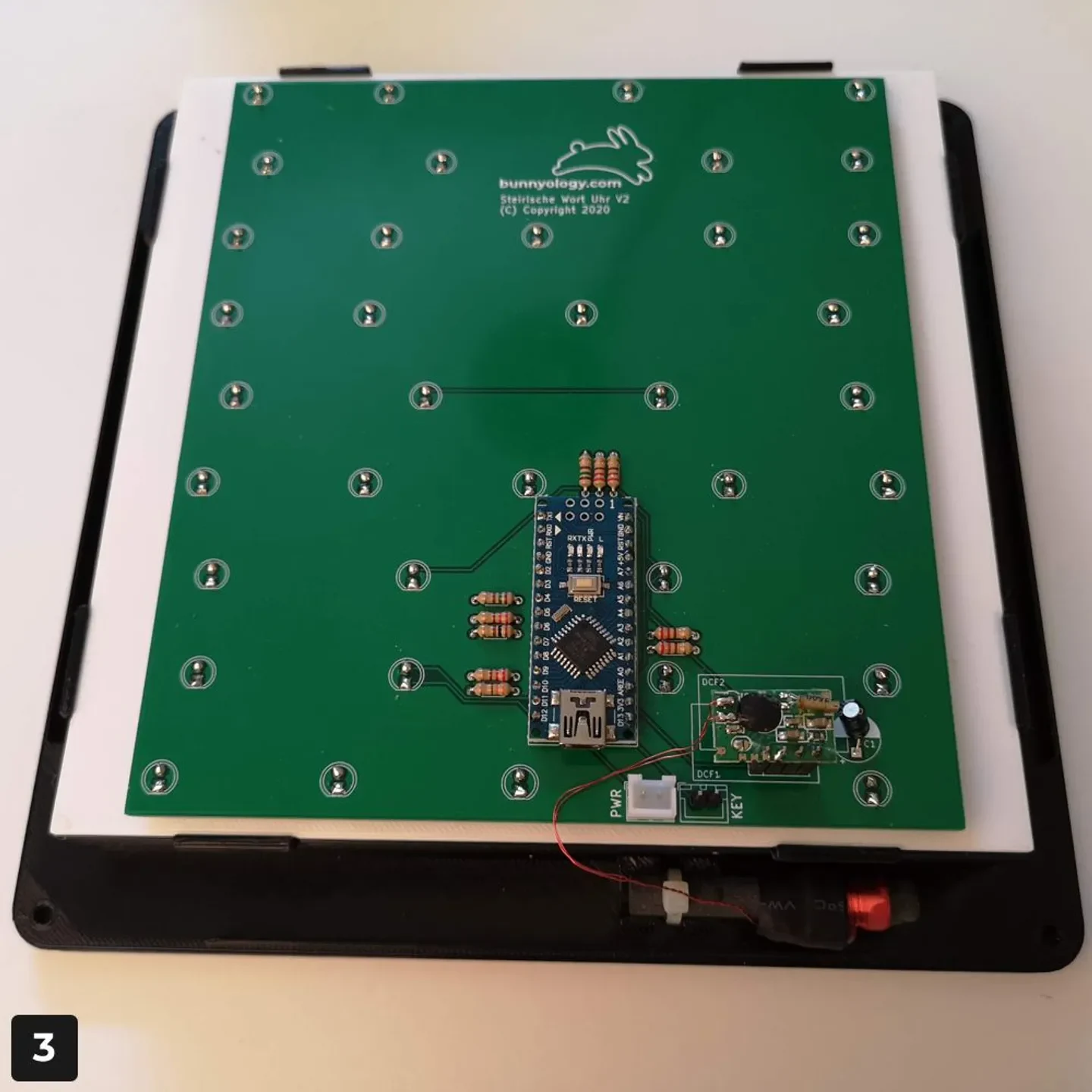

Для упрощения «производства» я изготовил собственную печатную плату. Но если вы хотите сделать только одни часы, электронику можно просто подключить.

Программное обеспечение
Скетч Arduino доступен на GitHub:
https://github.com/bunnyology/SteirischWortuhr

давление

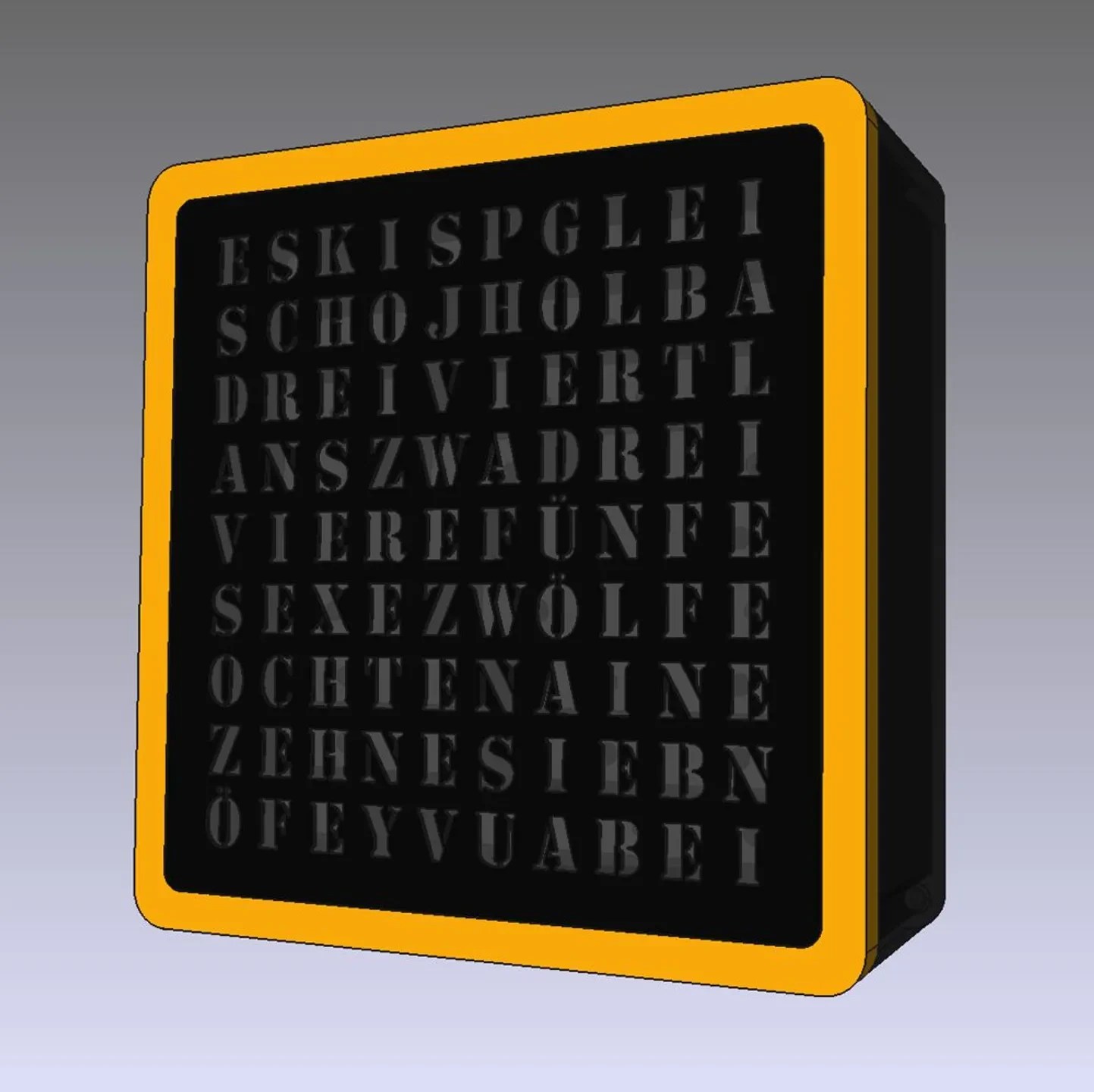

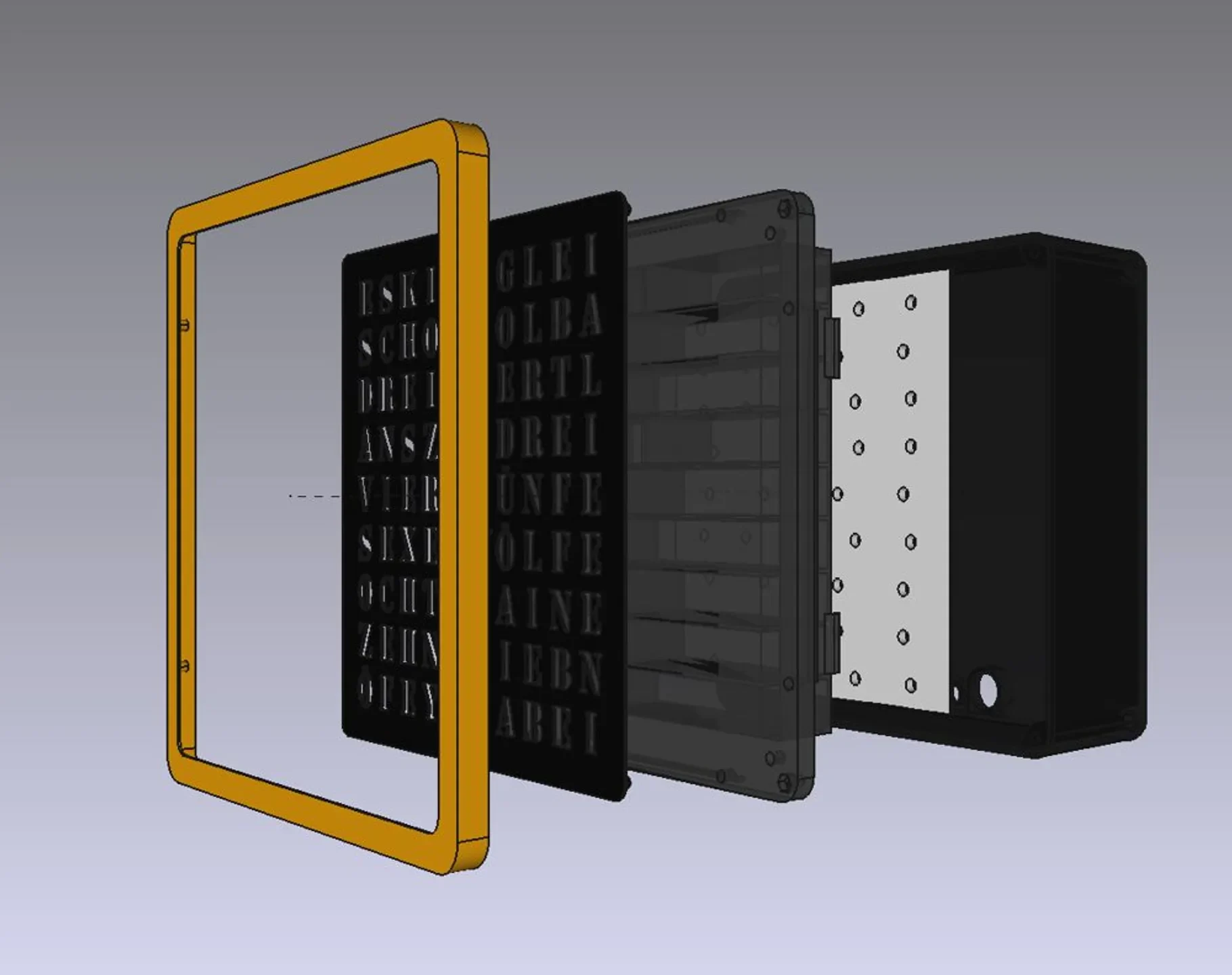

Словарные часы состоят из пяти частей, которые из-за их размера необходимо печатать отдельно. И PLA, и PETG работают хорошо, но из PLA суппозитории для сборки трафарета и рамки легко ломаются.

Трафарет (StencilPlate)
Опция «Монотонное заполнение», представленная в версии 2.3 PrusaSlicer, значительно улучшает структуру поверхности. Выбирая материал, следите за тем, чтобы непрозрачность была высокой. Светлые нити для этой детали не подходят.
Чтобы эта деталь соответствовала рамке, ее печатают слоями толщиной 0,2 мм.

рамка
Рамку легко распечатать. Цвет рамки визуально контрастирует с простым дизайном часов.
Мне нравится использовать металлические нити, которые придают часам дополнительную ценность.

Крышка (крышка)
Крышку необходимо печатать на высоте слоя 03 мм. Я рекомендую опор��ые конструкции как минимум для двух входов (кнопка, розетка). Я рекомендую использовать опорные конструкции для четырех отверстий для винтов при печати PLA (их трудно удалить с помощью PETG). Новая версия PrusaSlicer 2.3 позволяет контролировать опорные конструкции. Опция «Монотонное заполнение» также улучшает внешний вид.

Крышка лайтбокса (LightboxCover)
Эту часть следует напечатать белым цветом, чтобы создать как можно больше рассеянного отражения. В противном случае некритическая часть.

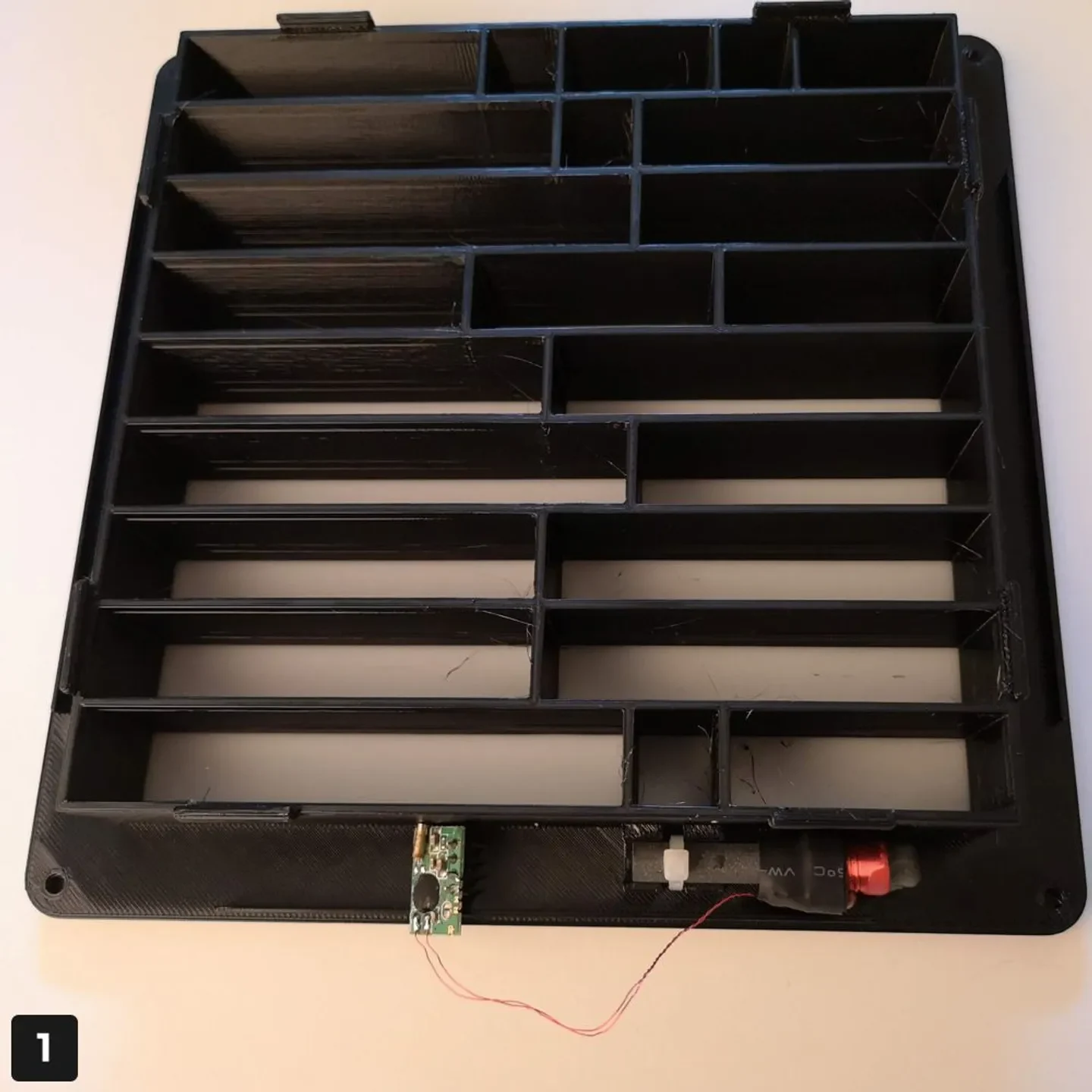

Световой короб (световой короб)
Это самая сложная часть (мне обошлось минимум 3 кг разной нити). Световой короб напечатан двумя разными цветами. Однако MMU не требуется; Вы можете изменить цвет вручную после второго слоя (примерно через 2 часа). Первые два слоя должны быть напечатаны полупрозрачным белым тоном, а остальные — непрозрачным черным.

Выбор материала здесь имеет решающее значение. Я нашел одного производителя, который может напечатать этот проекционный слой. Белая нить от Tinmorry (можно заказать на Amazon — предлагается по цене 16 евро/кг) содержит так мало пигментов белого цвета, что даже при толщине 0,8 мм
