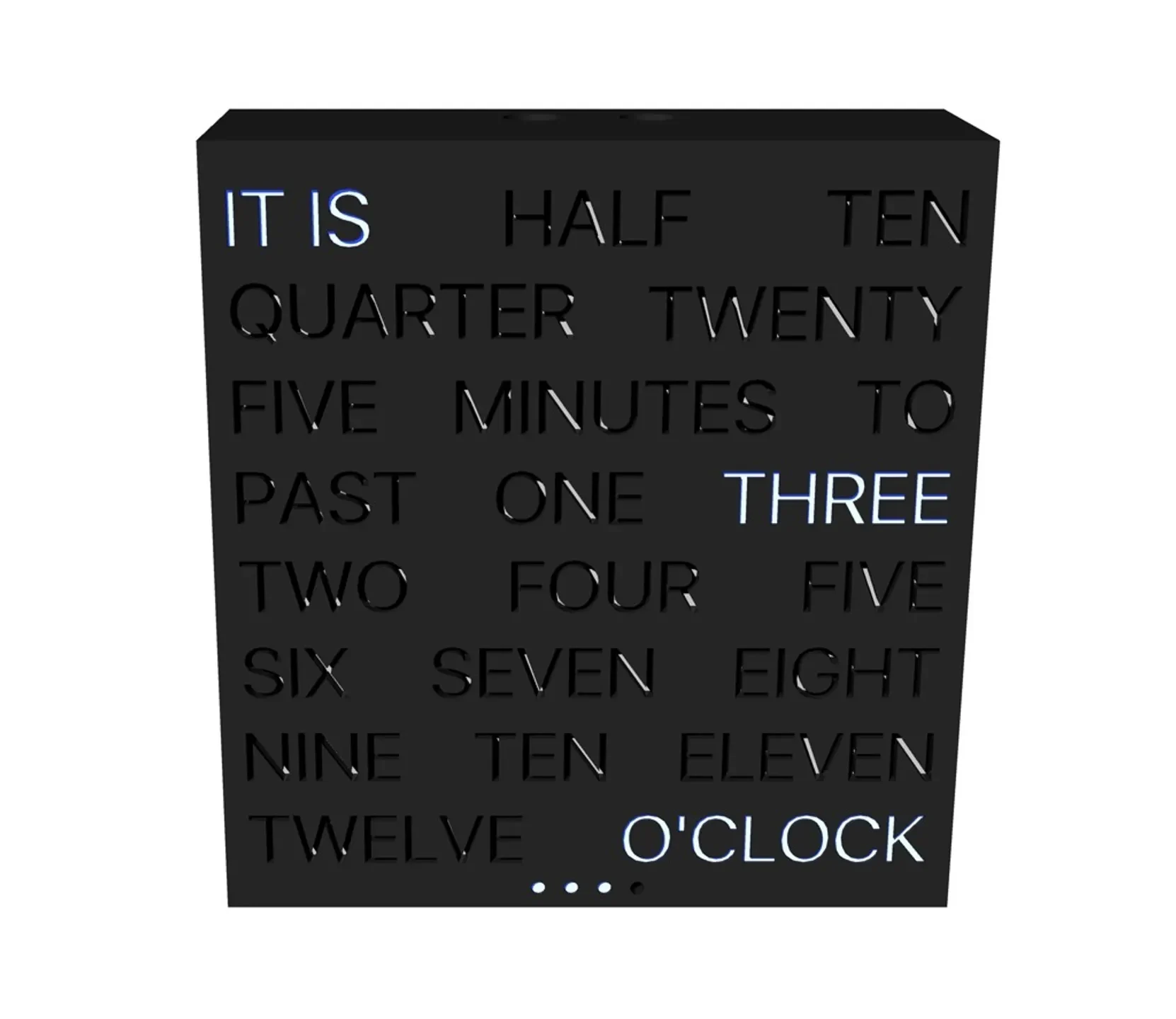

Word clock

Набор Word clock.

Вдохновлено двумя уроками от drj113 на сайте www.instructables.com:
http://www.instructables.com/id/The-Wordclock-Grew-Up
http://www.instructables.com/id/The-Word-Clock-Arduino-version/

Для сборки вам понадобятся 8 винтов M3, стяжки для крепления светодиодных лент и клей для крепления рассеивателей. В верхней части корпуса два отверстия для двух 12-миллиметровых кнопок для регулировки времени.

Что касается электронной части, следуйте прилагаемым руководствам, но имейте в виду, что если вы хотите использовать четыре светодиода внизу для отображения минут, вам придется изменить код, предоставленный drj113, так как я все еще жду, пока все биты соберутся, мне еще предстоит возиться с кодом.

Инструкции

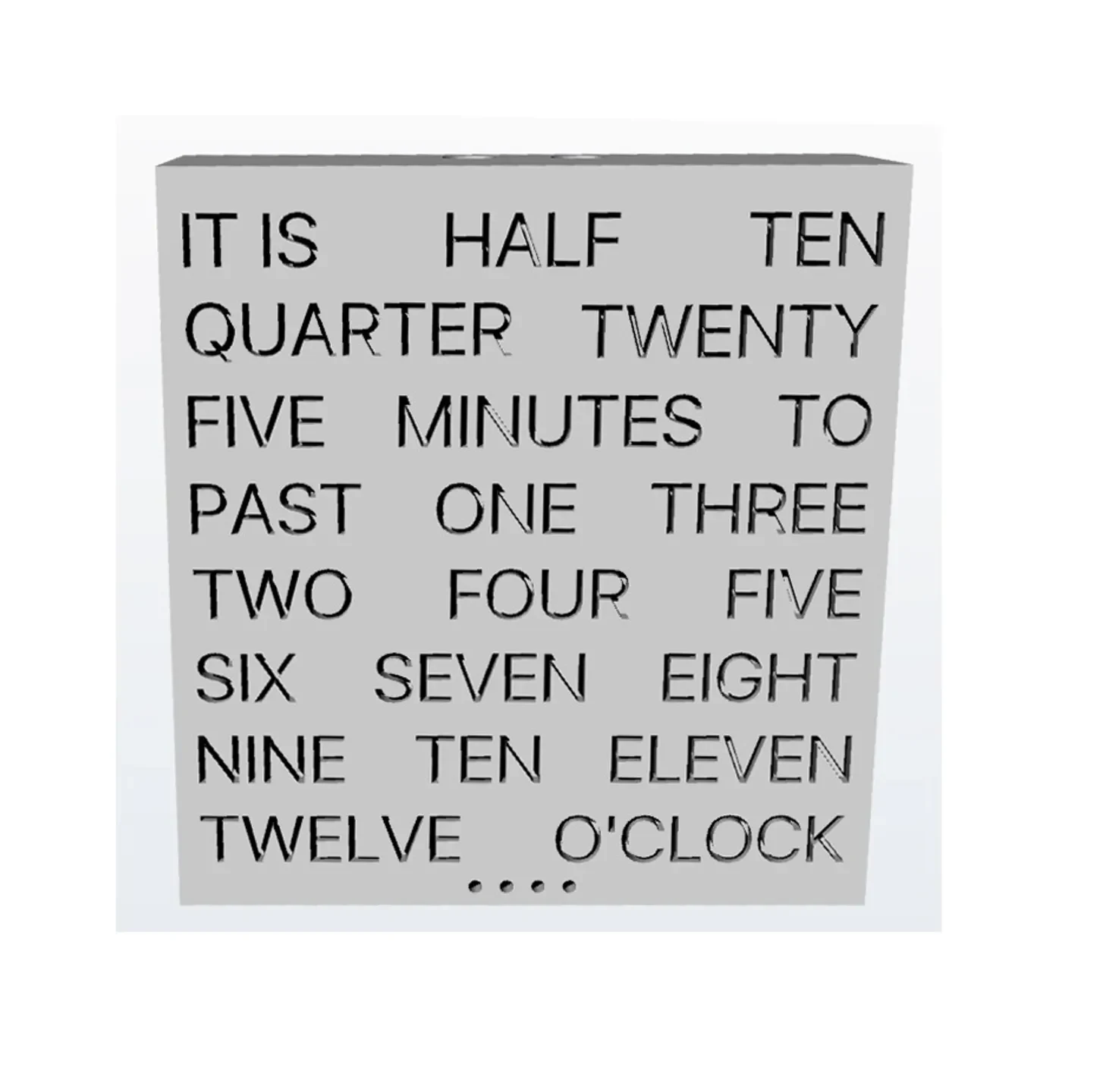

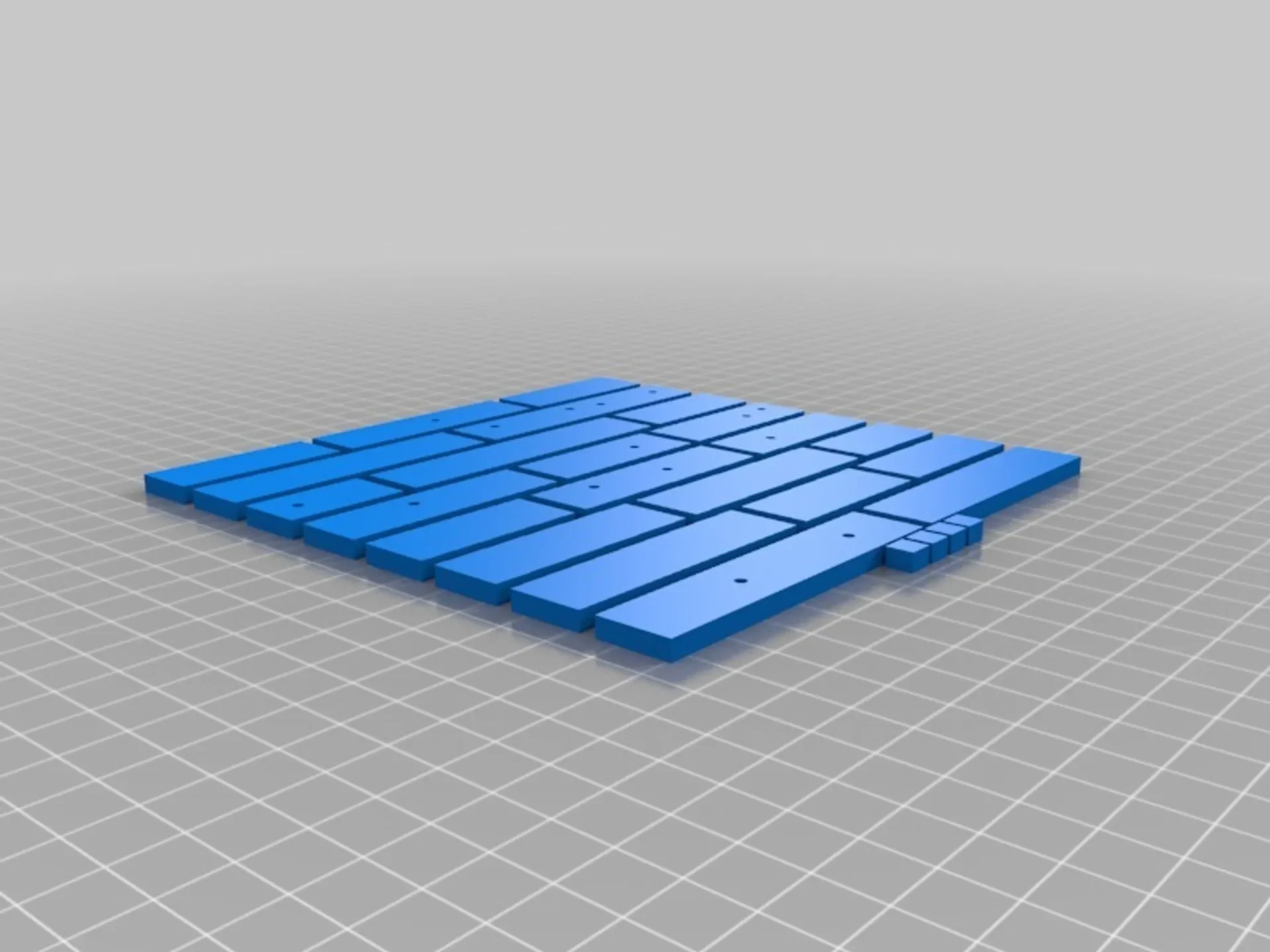

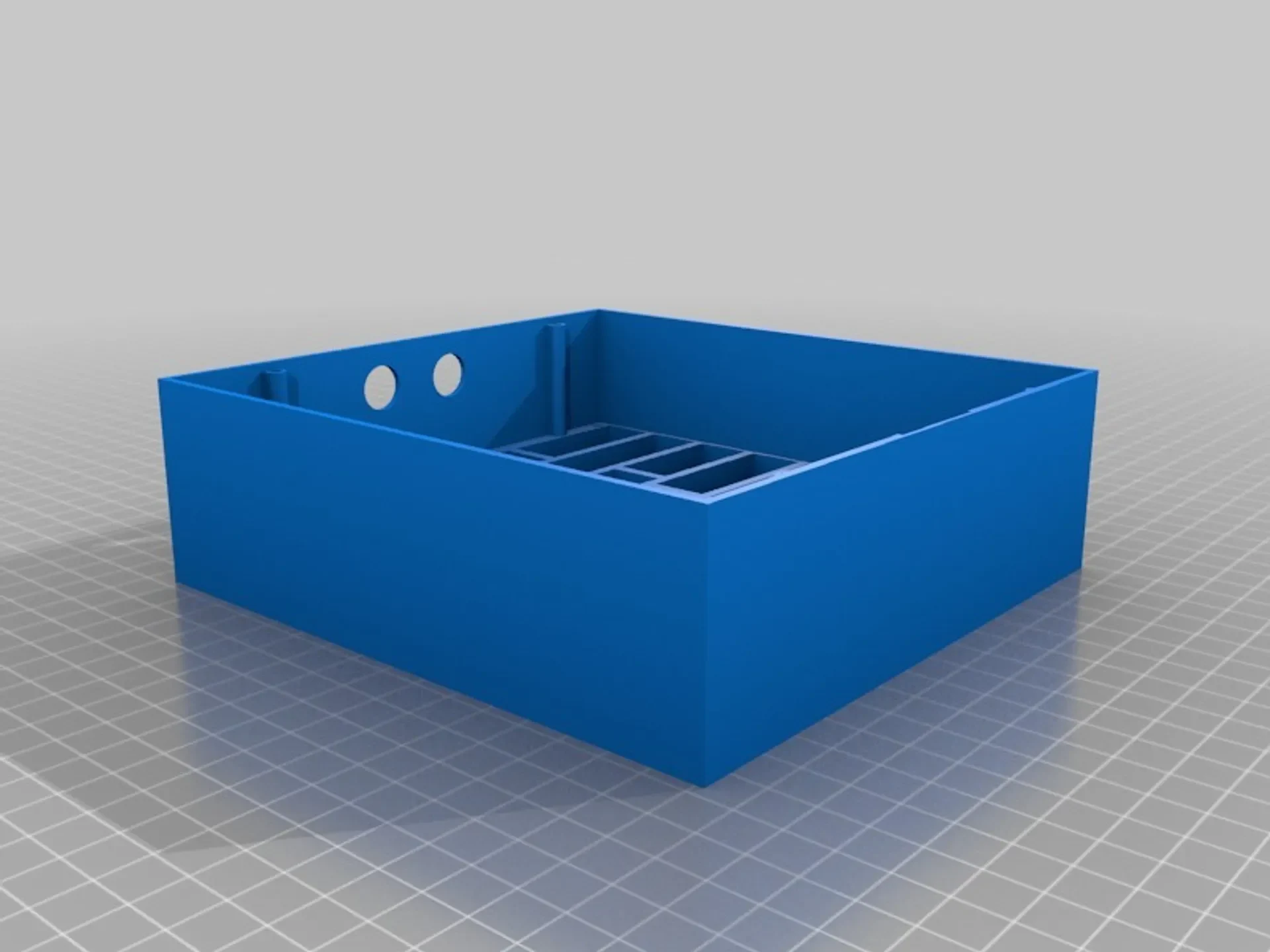

Напечатайте корпус и заднюю крышку темной нитью, чтобы остановить кровотечение из светлой нити. На диффузорах должна быть использована прозрачная или полупрозрачная нить. Нанесите каплю клея на боковые стороны рассеивателей, прежде чем вставлять их в соответствующие пазы на корпусе. Свободные части букв (o, r и a) крепятся к корпусу с помощью диффузоров, поэтому перед вставкой нанесите на них каплю клея.

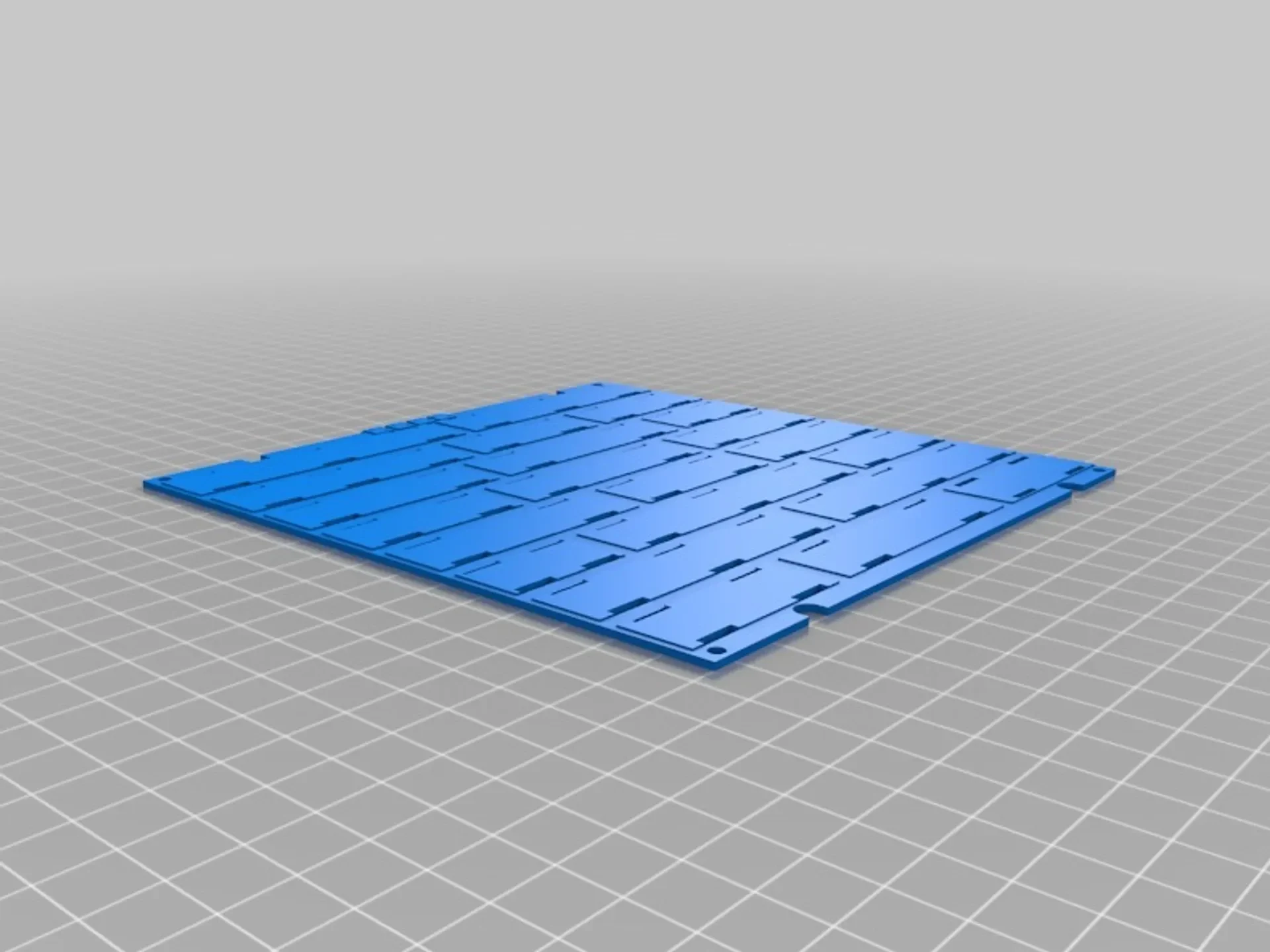

Закрепите светодиодные ленты стяжками-молниями на опоре светильника. Проложите кабели назад, используя прилагаемые отверстия. Поместите осветительную опору в футляр.

Закрепите электронику на электронной опоре. Застежки-молнии должны сработать, но расстояние между стержнями позволяет использовать винты м3, если вы предпочитаете их использовать.
Для четырех светодиодов внизу используйте каплю клея, чтобы закрепить их на опоре, или используйте втулки на светодиодах и просто скрутите ножки на задней части опоры.
Используйте четыре винта M3, чтобы прикрепить опору для электроники к корпусу.

Вставьте две 12-миллиметровые кнопки в два соответствующих отверстия в верхней части корпуса и подключите их к электронике.

Для подачи питания просто пропустите кабель зарядного устройства через отверстие в задней крышке и подключите его к электронике (вероятно, к Arduino).

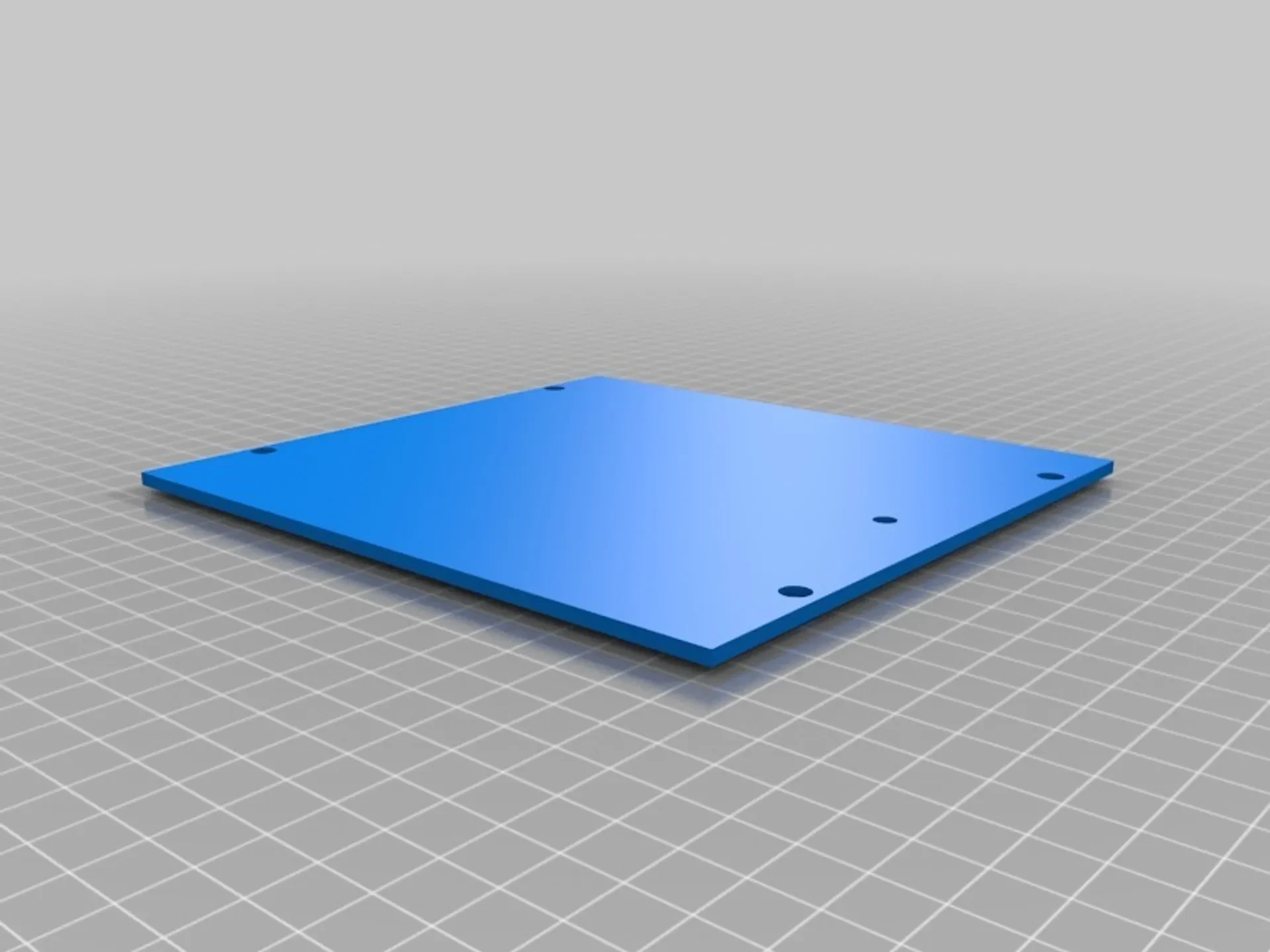

Наденьте заднюю крышку на корпус и закрепите ее четырьмя винтами М3.

Подключите его к сети, настройте время и наслаждайтесь.
