Часы шестерни экструдера - истинное соотношение 12:1

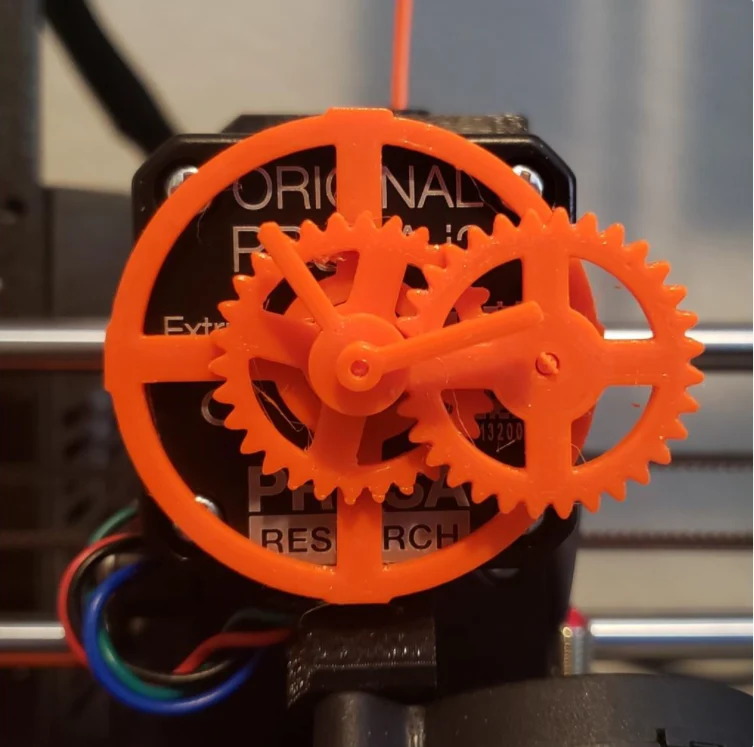

Это настоящий индикатор двигателя экструдера с соотношением сторон 12:1! Главная передача прикреплена к двигателю вашего экструдера с помощью простого магнита размером 8x3 мм, и когда ваш экструдер вращается, рычаги на нем будут вращаться, как настоящие часы.

Шестерни были созданы с помощью Gear Generator, вот ссылка на эти конкретные шестерни.

Посмотрите это в действии здесь.

Это было напечатано с соплом 0,4 мм и разрешением 0,2 мм, но это может работать лучше с меньшим диаметром, поскольку допуски довольно жесткие. Распечатайте это МЕДЛЕННО!!! Если на зубьях имеются какие-либо дефекты, шестерни будут слегка застревать, и вы не сможете добиться плавного движения.

Сборка проста!

1. На держателе вставьте кусок нити в небольшое отверстие с правой стороны на противоположной стороне зажимов. Это будет вал, вокруг которого будет вращаться вторичная шестерня. Он должен плотно прилегать. Постарайтесь, чтобы нить была как можно более прямой, и оставьте немного лишнего, мы обрежем ее позже.

2. На первичной шестерне вдавите в пространство неодимовый магнит размером 8x3 мм. Он должен плотно прилегать. Я использовал это.

3. Прикрепите второй магнит к первому.

4. На другой стороне первичной шестерни вставьте в отверстие еще один кусок нити. Этот тоже должен плотно прилегать. Держите нить как м��жно более прямой и оставляйте лишнюю, мы обрежем ее позже.

5. Возьмите первичную шестерню и поместите ее в отверстие держателя. Магниты должны находиться на той же стороне, что и зажимы держателя.

6. Наденьте вторичную шестерню на нить, прикрепленную к держателю, меньшей шестерней вниз.

7. Наденьте рычаг с шестерней на нить первичной шестерни шестернями вниз.

8. Обрежьте нить первичной передачи, оставив открытыми 2-3 мм нити.

9. Прижмите фиксированный рычаг к нити первичной шестерни. Он должен плотно прилегать и вращаться с той же скоростью, что и основная шестерня. Постарайтесь держать обе руки параллельно, чтобы они не сталкивались друг с другом во время вращения. СОВЕТ: вы можете немного согнуть руки наружу, чтобы они меньше сталкивались!

10. Обрежьте нить вторичной шестерни близко к лицевой стороне, оставив лишь немного открытой нити.

11. С помощью плоскогубцев разгладьте конец нити, чтобы вторичная шестерня не соскальзывала.

12. Возьмите всю сборку и прикрепите ее к экструдеру так, чтобы вторичная шестерня находилась справа. Чтобы зафиксировать его на месте, может потребоваться небольшой кусочек изоленты.

13. Запустите принтер и наслаждайтесь!
