Обучающие часы

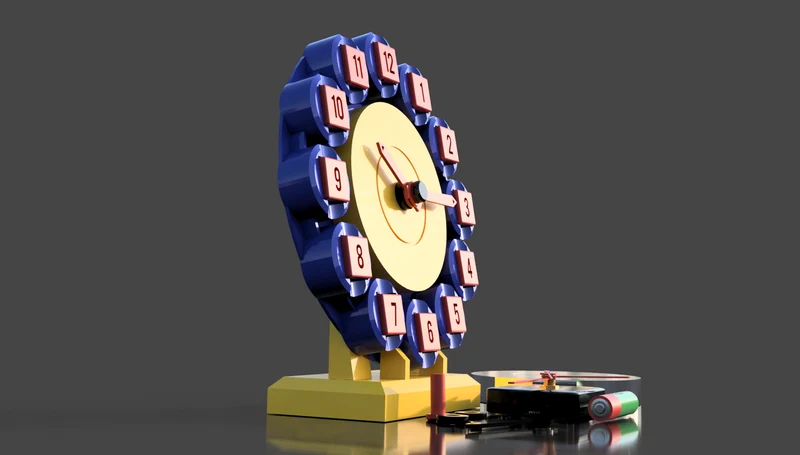

Благодаря шестигранным вставляемым кубикам эти часы в прямом смысле слова многогранны. Всего может быть отображено 6 разных лиц. Сложная обучающая игрушка… но, возможно, и часы для того или иного взрослого поклонника 3D-печати.

Вдохновением для создания этого проекта меня вдохновила статья на Thingiverse (https://www.thingiverse.com/thing:2852026). Я полностью переработал корпус и подготовил его к работе от аккумулятора, изменил числовые кубики, занял все грани куба.

В первую очередь я хотел напечатать часы, чтобы мои внуки научились определять время. Для этого есть игровые стрелки, которые можно вставить в корпус часов. Однако я подумал, что было бы «позором» использовать часы только как о��учающую игрушку. Поэтому я спроектировал часы таким образом, чтобы их можно было использовать как обычные часы с механизмом, работающим от батарейки. Дальше, конечно, от цветового оформления зависит, насколько эти часы смогут порадовать и взрослого человека. Для детей цвета должны быть соответствующими детям.

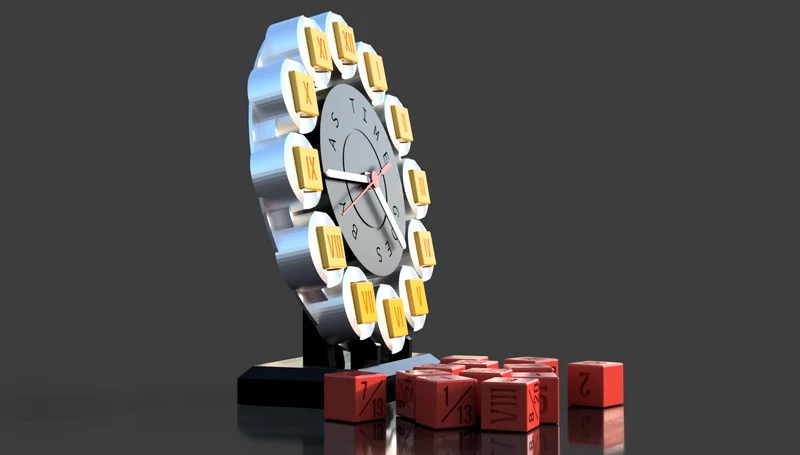

Циферблат часов можно настроить с помощью числовых кубиков для отработки времени на часах.

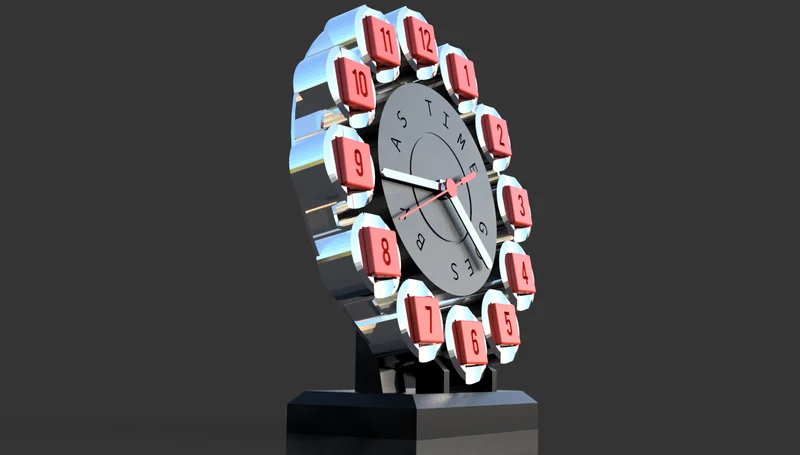

Всего существует 6 различных способов вставить кубики в футляр, причем буквы (ПО ВРЕМЕНИ ПРОЙДЕТ) и точечные поверхности больше интересны.

Как только дети научатся читать время, стрелки для игр и упражнений можно заменить механизмом с батарейным питанием.

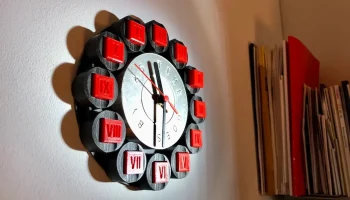

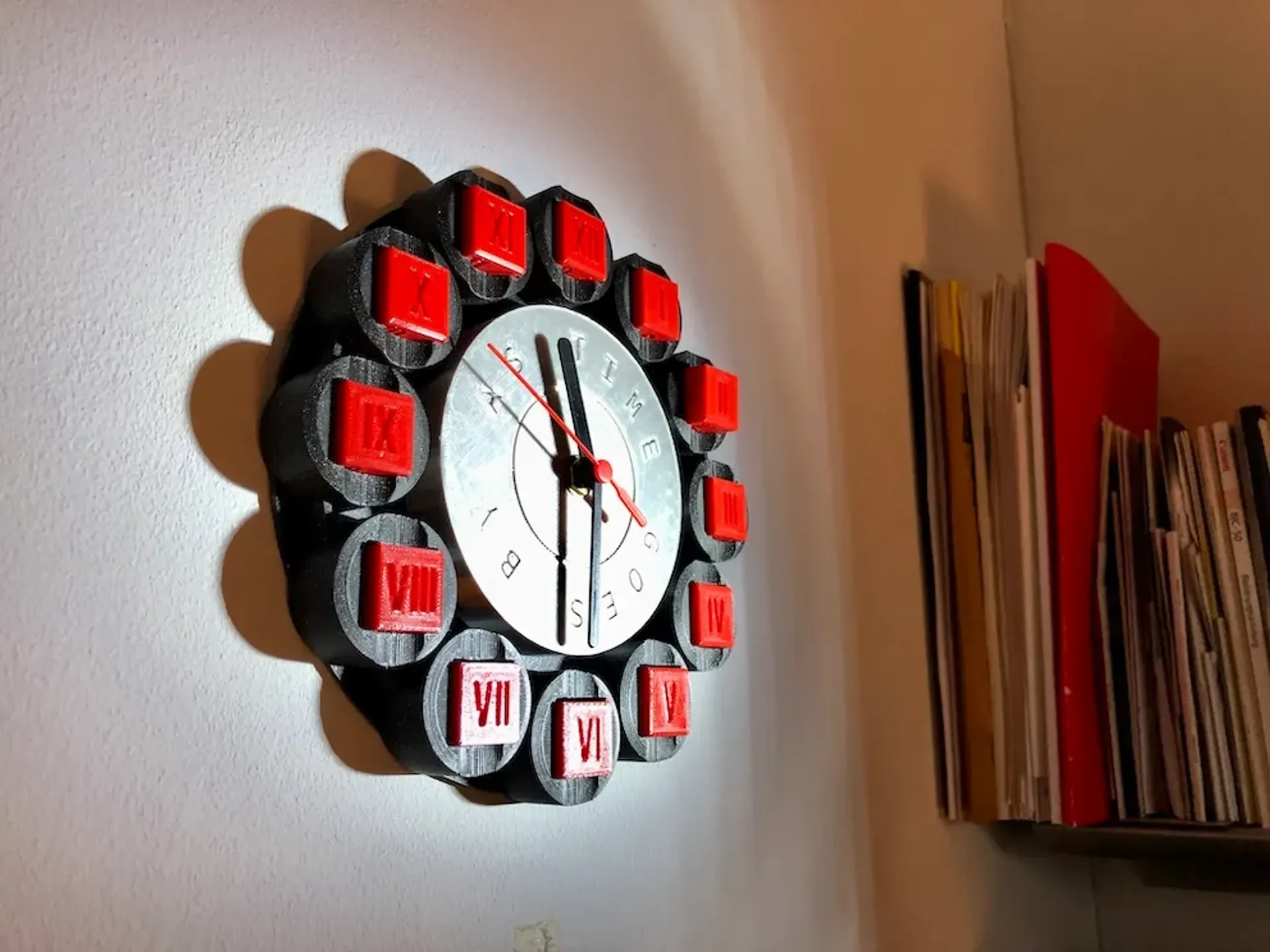

Часы можно повесить на стену или поставить на подставку.

Размеры:

Корпус: Ø 200 x 25 мм (кубики в комплекте)
Числовой куб: 22x22x22 мм.
Подставка: Д 122 x Ш 74 x В 95 мм
Обучающая стрелка часов: 45x2,2 мм
Обучающая минутная стрелка часов: 55x2,2 мм
Стрелка часов на батарейке: 45x1 мм.
Минутная стрелка часов с батарейным механизмом: 55 х 1 мм.
Секундная стрелка часов с батарейным ме��анизмом: 60 x 1 мм.

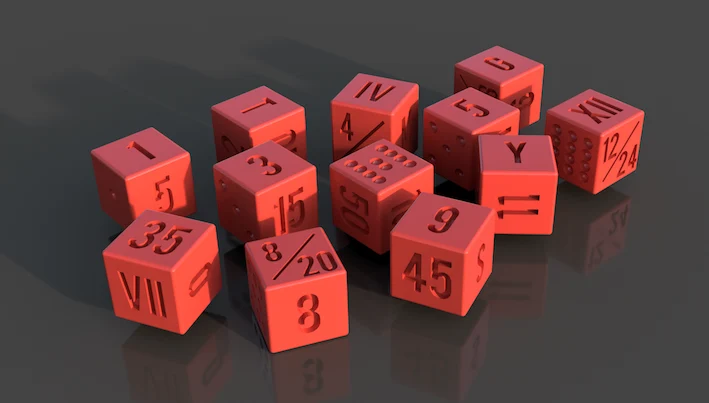

Поверхности куба:

Арабский: 1-12

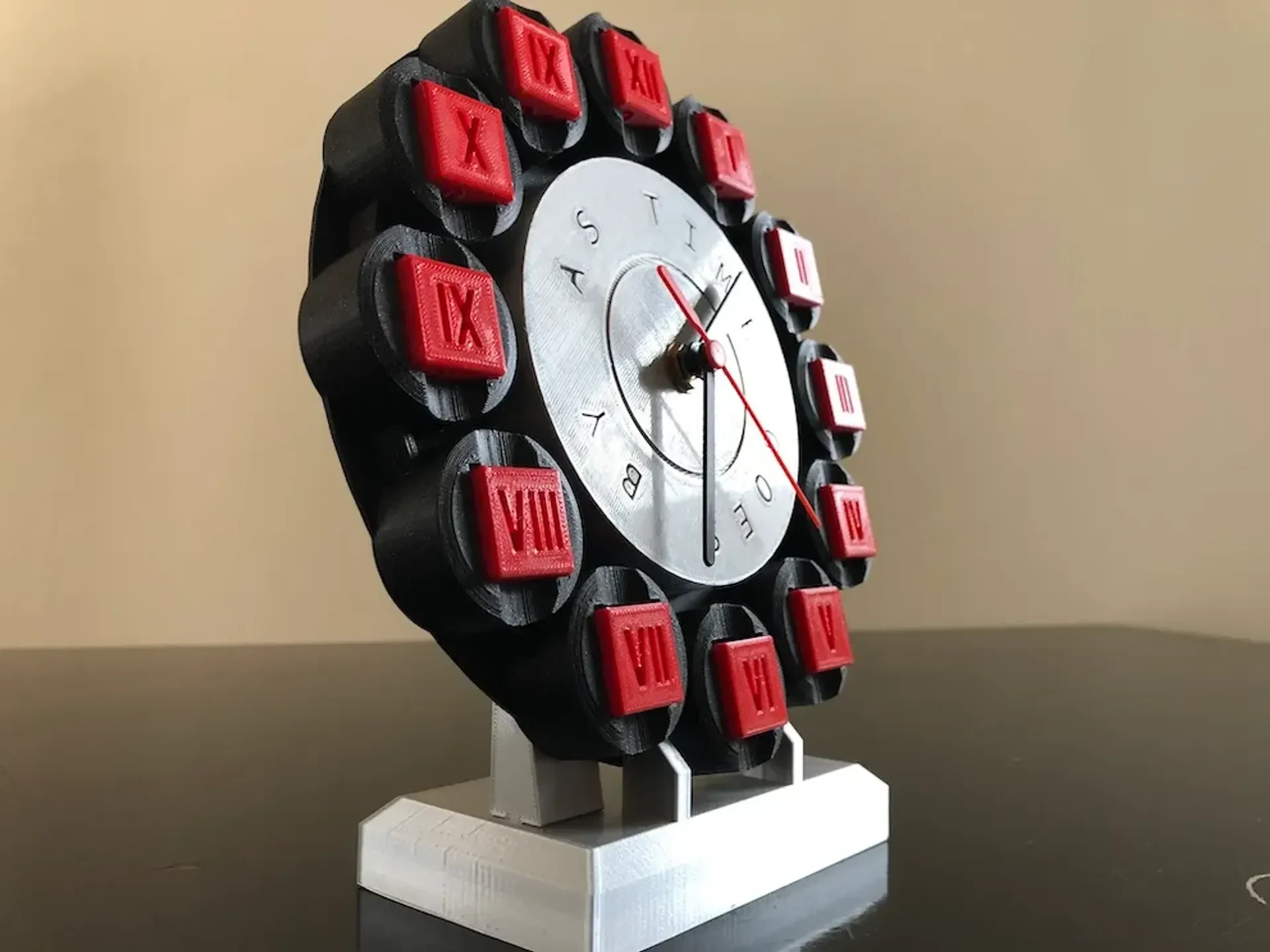

Роман: I — XII
Отображение 12/24 часов 1/13 — 12/24
Минуты: 5 — 60/0

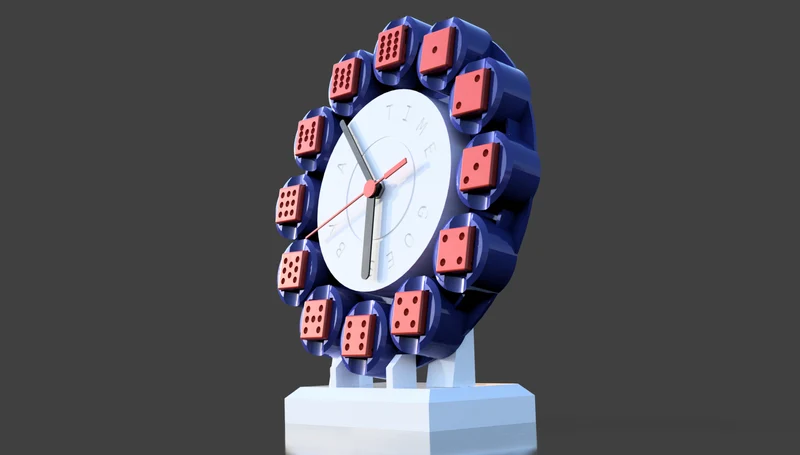

Очки: 1-12
Буквы: A, S, T, I, M, E, G, O, E, S, B, Y.

Подготовка:

Случай с файлами печати:

Clock_case.stl
Clock_clockworkcase_text.stl (или Clock_clockworkcase_clean.stl)

Распечатать файлы числовых кубов:

Clock_No_01-12.stl

или

Clock_No_01.stl
Clock_No_02.stl
Clock_No_03.stl
Clock_No_04.stl
Clock_No_05.stl
Clock_No_06.stl
Clock_No_07.stl
Clock_No_08.stl
Clock_No_09.stl
Clock_No_10.stl
Clock_No_11.stl
Clock_No_12.stl

Файлы для печати стоят:

Clock_standsocket.stl
Clock_standbacks_leftright.stl
Clock_standsafebar.stl

Распечатать файлы стрелок часов:

Clock_clockhand_big.stl
Clock_clockhand_small.stl
Clock_clockhand_bolt.stl
Clock_clockhand_washer.stl (2x)

Настройки печати

Бренд принтера: Prusa; Флешфордж
Принтер: МК3С, Мини; Искатель
Поддерживает: Нет
Разрешение: 0,2
Наполнение: корпус 5%, корпус часового механизма 15%, подставка 10%, кубики 20%
Марка нити: Prusa; Гитех; ЛЕД
Цвет нити: Galaxy Black; шелковистое серебро; Романтический красный
Материал нити: PLA.

Примечание. Поскольку все детали спроектированы так, чтобы подходить очень точно, может случиться так, что вам придется немного доработать одну или другую деталь с помощью наждачной бумаги и/или резака из-за различной точности размеров принтеров и различного поведения нитей.

Что еще нужно (если хотите обновить):

Механизм часов, батарейка АА 1,5В.
4 самореза Ø 2,9х 12мм.
крестовая отвертка
Суперклей
Мелкая наждачная бумага
плоскогубцы

В комплекте всегда несколько комплектов рук. К этим часам (Ø 200 мм) вы можете найти подходящие стрелки, например. здесь:

https://www.amazon.de/dp/B002A4KFM2/ref=cm_sw_em_r_mt_dp_3Z6T855CWW3THAQKWDDS

Шаг 1: Сборка подставки

Если вы хотите повесить часы на стену, можно обойтись и без этого шага. В противном случае вам понадобится:

Clock_standsocket.stl
Clock_standbacks_leftright.stl
Clock_standsafebar.stl
Супер клей

Все, что вам нужно сделать, это нанести немного суперклея на спинки подставок и вставить их в углубления в основании. Убедитесь, что они расположены под прямым углом.

Шаг 2: Сборка корпуса часов

Для этого шага вам нужно:

Часы
