Механические часы с циферблатом

CAD

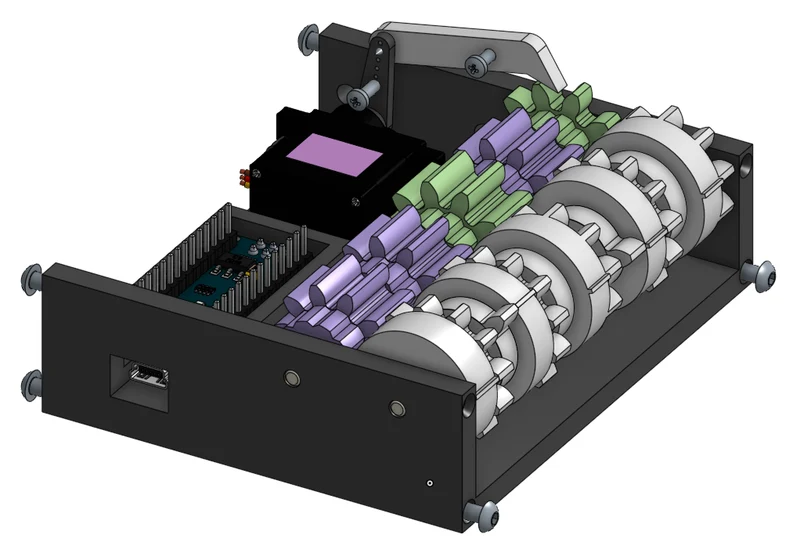

Этот проект был создан с помощью бесплатного веб-браузера OnShape. Если вы хотите просмотреть модель и взаимодействовать с ней, вы можете нажать здесь. (Вы можете скрыть части, щелкнув и нажав «y» на клавиатуре)

О

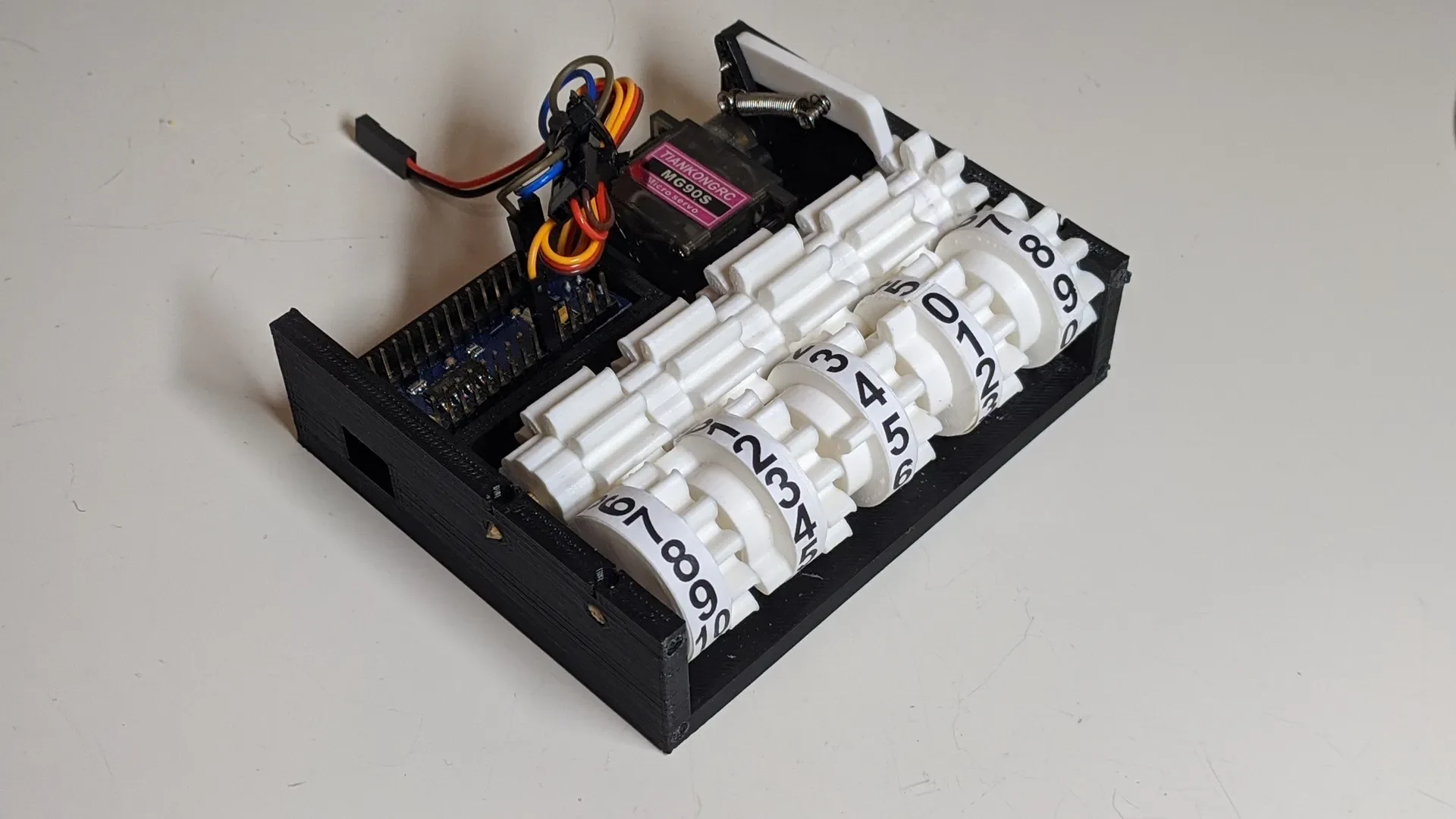

Эти часы были созданы для конкурса хронометристов и используют механизм стандартного 10-значного механического счетчика.

У Матиаса Ванделя есть потрясающее видео о том, как работают механические счетчики.

Сервопривод MG90s и Arduino Nano индексируют крайний правый диск на одну цифру каждую секунду. Подобно механическому счетчику, когда правый циферблат совершает один полный оборот, левый циферблат будет индексироваться на одну цифру. И так далее и тому подобное.

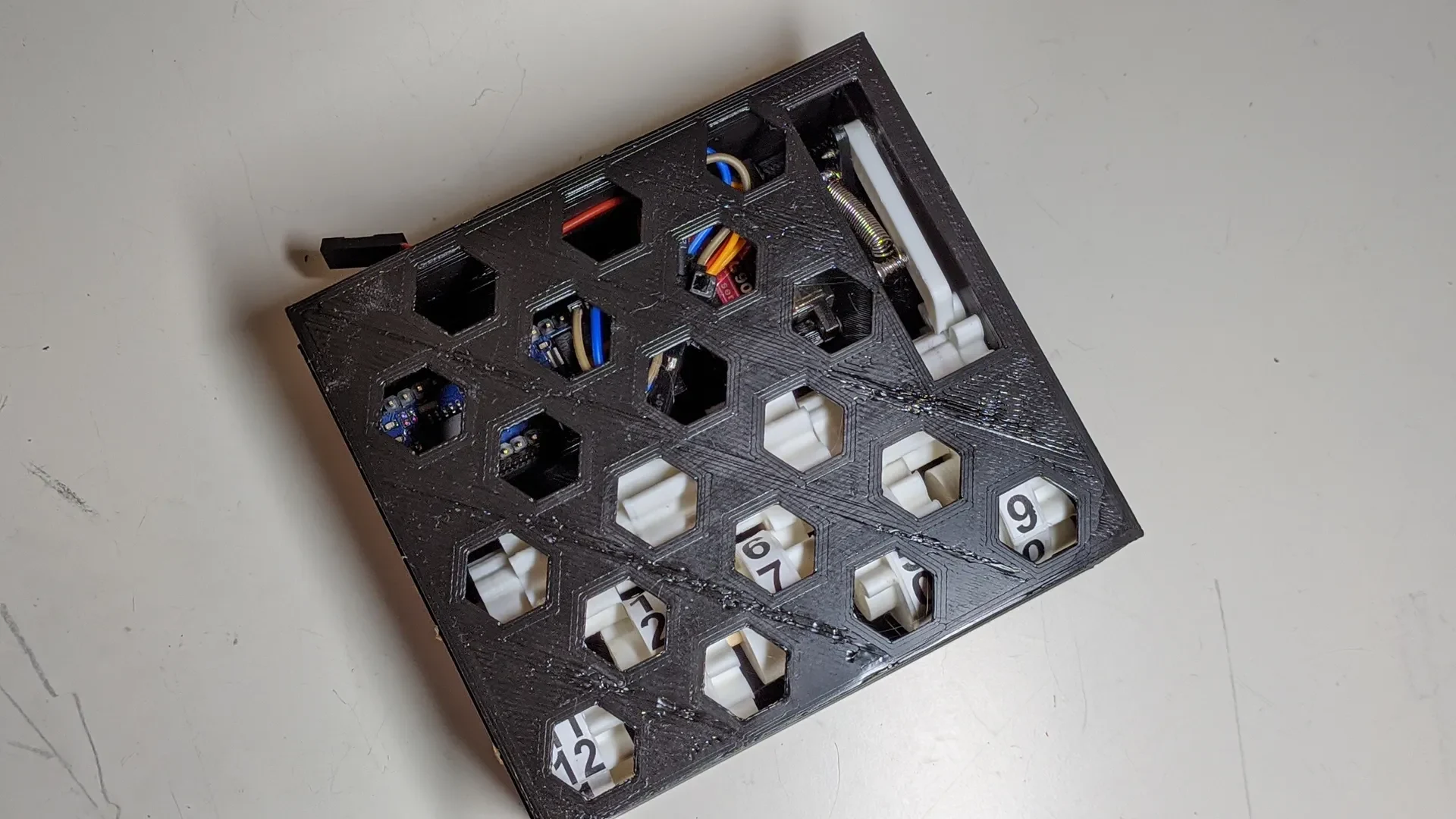

Две крайние правые цифры, параллельные таблице, обозначают секунды, рядом — минуты, а крайняя левая — часы. (например, на миниатюре видео ниже видно, что время 1:59:54)

Рекомендации по проектированию

Чтобы заставить эти часы работать, пришлось преодолеть некоторые препятствия. Вместо того, чтобы все колеса считали от 0 до 9, как традиционный счетчик, некоторым нужно было считать от 0 до 5 или от 1 до 12.

Чтобы решить эту проблему, я удвоил цифры 0-5 (теперь на циферблате было 12 разных цифр вместо 6) и использовал передаточное число 10:12 для этих определенных циферблатов.

Такое соотношение позволяет белому колесику циферблата иметь 12 различных положений, в которых оно может вращаться. Фиолетовая шестерня (входная шестерня циферблата) дол��на будет повернуться на 1,2 оборота, чтобы белая шестерня сделала один полный оборот.

Из-за небольшого размера циферблатов напечатать каждую цифру на 3D-принтере было невозможно. Вместо этого я распечатал цифры на обычном принтере, аккуратно вырезал их, а затем с помощью клея-карандаша приклеил их на каждое колесо. Это работало относительно хорошо, хотя иногда мне приходилось использовать толстый слой клея, чтобы он приклеился.

Выступ на каждом колесе циферблата помогает выровнять цифровую полосу, когда придет время собирать.

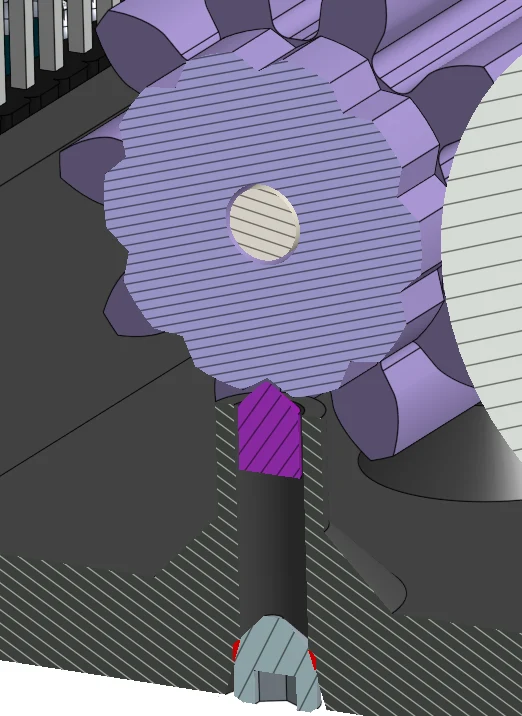

Вместо фиксации каждого колеса циферблата на месте имеется подпружиненный штифт, который удерживает каждый циферблат в одном из 10 или 12 различных положений. Это означает, что устанавливать время гораздо проще и приятнее, чем с помощью поворотного колеса.

спецификация

Имя

Количество

Нужен

Ардуино Нано 1
Сервопривод MG90s 1
Деревянный дюбель 1/8 дюйма 1
Ослабленные провода/Паяльник
Смолл Пен Спрингс 5
Маленькая пружина растяжения/резиновая лента 1
Резьбовой винт M4 5
Болты M3 x 8 6

Распечатать инструкции

Распечатайте «Clicky Pins» высотой слоя 0,1 мм для увеличения разрешения.
Вам понадобится всего лишь несколько опор (см. изображение) для свеса «Main OuterComponents.stl». Все остальные детали можно печатать без подставок.
Дополнительно необходимо распечатать файл Numbers.pdf на 2D-принтере.

Инструкции по сборке

Нажмите здесь
