Уменьшенные часы с подсолнухом

Я хотел напечатать часы с подсолнухом от Романо Руджери. Но мой принтер Ender 3 Pro слишком мал для лепестков.

Я уменьшил масштаб до 85%, чтобы каждый лепесток располагался на кровати по диагонали.

Дополнительно я решил использовать «бесшумный» механизм развертки, который у меня уже был в наличии. Потребовалось несколько модификаций корпуса часов, чтобы они подходили.

Общая ширина моих ремикс-часов составляет около 60 см.

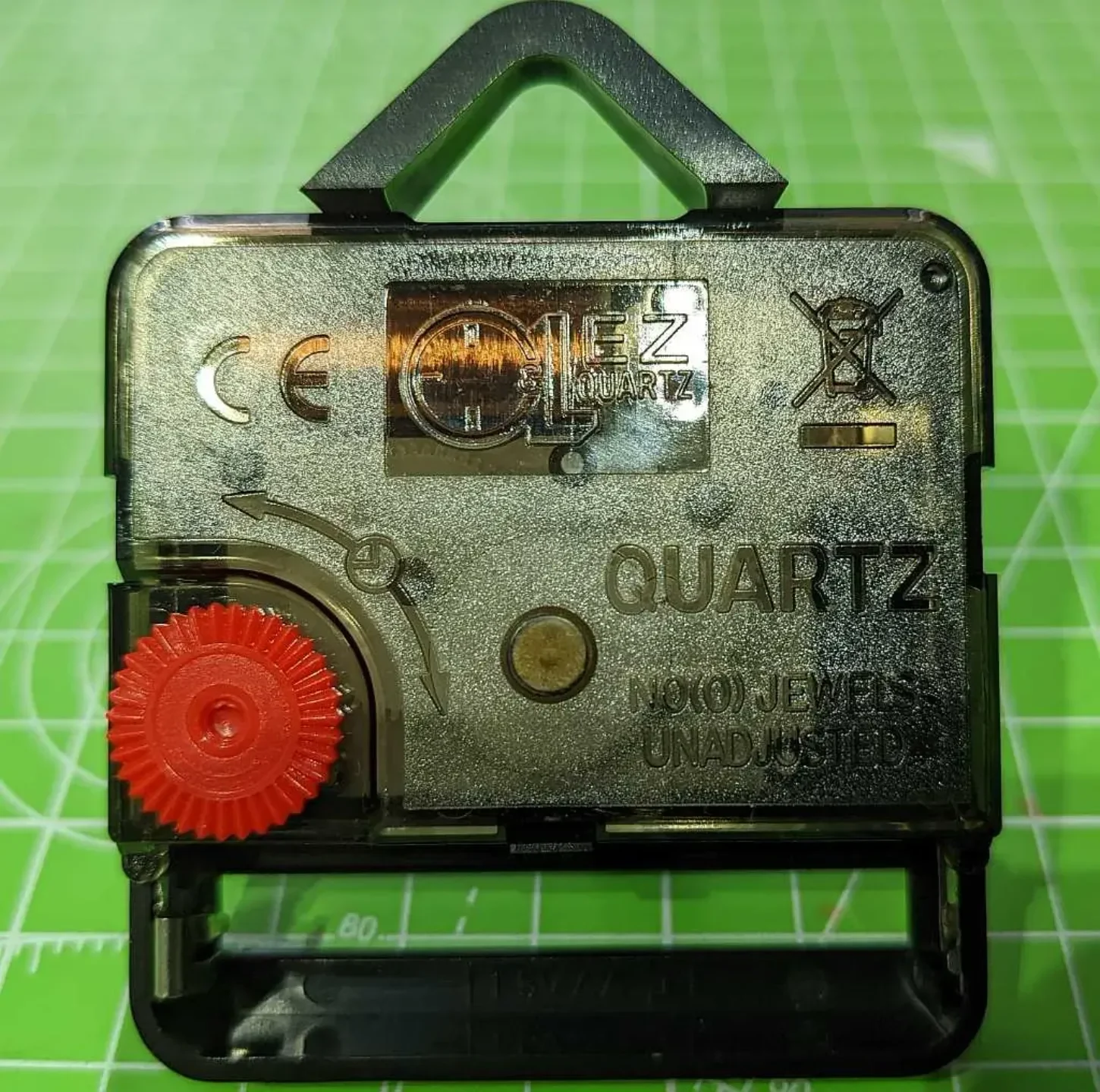

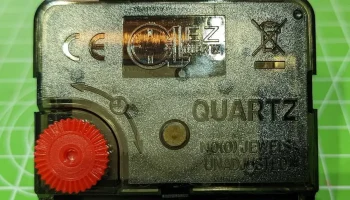

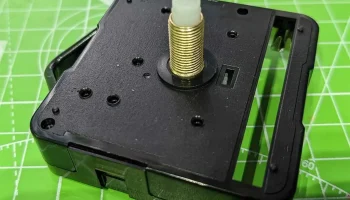

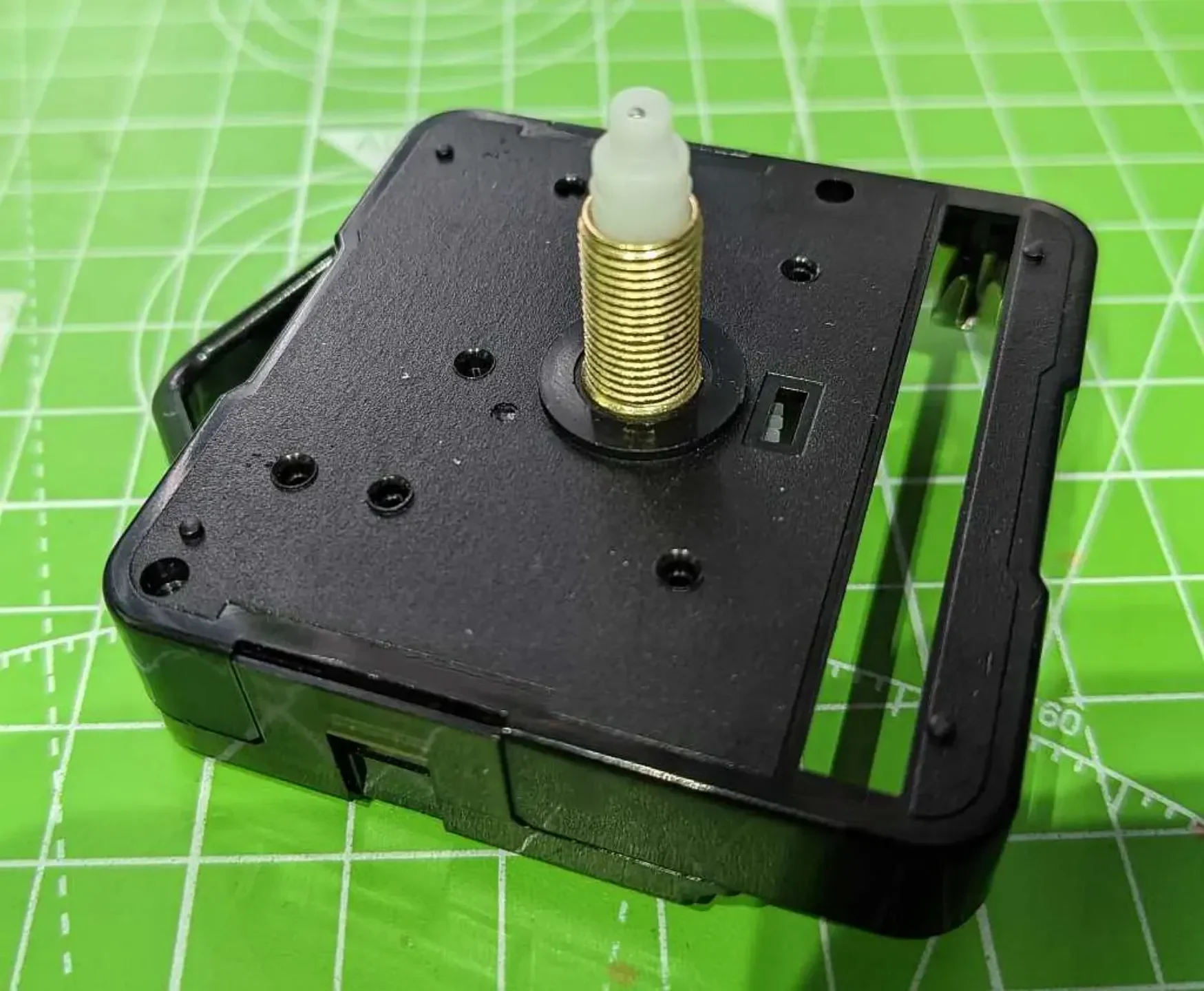

Механизм часов: «ЛЭЗ» «бесшумного» стреловидного типа. (с eBay). Длина резьбы: 15 мм. Общая длина вала: 21 мм. Диаметр вала: 7,5 мм. Вал изготовлен под диаметр 5,5 мм. час и диаметр 3,6 мм. минутная стрелка. Это не тип с высоким крутящим моментом, как в оригинальной конструкции, поэтому мне пришлось добавить несколько слоев толщины к противовесу круглой минутной стрелки, чтобы снизить нагрузку на механизм.

Корпус часов

Я использовал черный PLA. (Для секции настенной вешалки необходимы опоры).

Прорези для лепестков легко повредить, перед установкой лепестков я удалил из них все нитки и капли, чтобы убедиться, что они чисты.

Лепестки

Я использовал PLA из шелковой меди и золота от Eryone. Моя первая попытка не удалась сделать лепестки достаточно прочными. Для второй попытки я использовал следующие настройки в Cura 5.1.0.

Профиль: Стандартный 0,2 мм (модифицированный)

Высота слоя: 0,2 мм (по умолчанию).

Толщина линии: 0,6 мм (увеличена по сравнению со значением по умолчанию 0,4 мм для повышения жесткости)

Верхние слои: 0

Нижние слои: 0

Температура печати: 220 (для улучшения адгезии слоя и шелковистости этой шелковой нити)

Выравнивание шва по оси Z: самый острый угол. Чтобы скрыть изменения слоев.

Спираль внешнего контура: чтобы напечатать его в виде спирали с одной стенкой.

Стрелки и часовые метки

Для этого я использовал Sunlu PLA с эффектом мрамора.

Лепестковые ссылки

Я использовал прозрачный PETG Sunlu. Я добавил небольшой выступ на каждом лепестке, чтобы отметить, где должен располагаться ��ентр ссылки. Это должно улучшить внешний вид, если все ссылки будут расположены точно друг от друга. (перед установкой зажима отрежьте лишний пластик на язычке.)

Установка лепестков

Убедитесь, что лепестки войдут в корпус без приложения усилий, так как пазы могут сломаться или лепестки могут быть повреждены. Нижний край каждого лепестка можно осторожно слегка скос��ть ножом или напильником в том месте, где он впервые входит в прорезь, чтобы он лучше вошел в паз.

Кольцо для лица

Это дополнительное декоративное кольцо из PLA Silk gold, которое можно приклеить к корпусу часов с помощью ударного клея.

Заключение

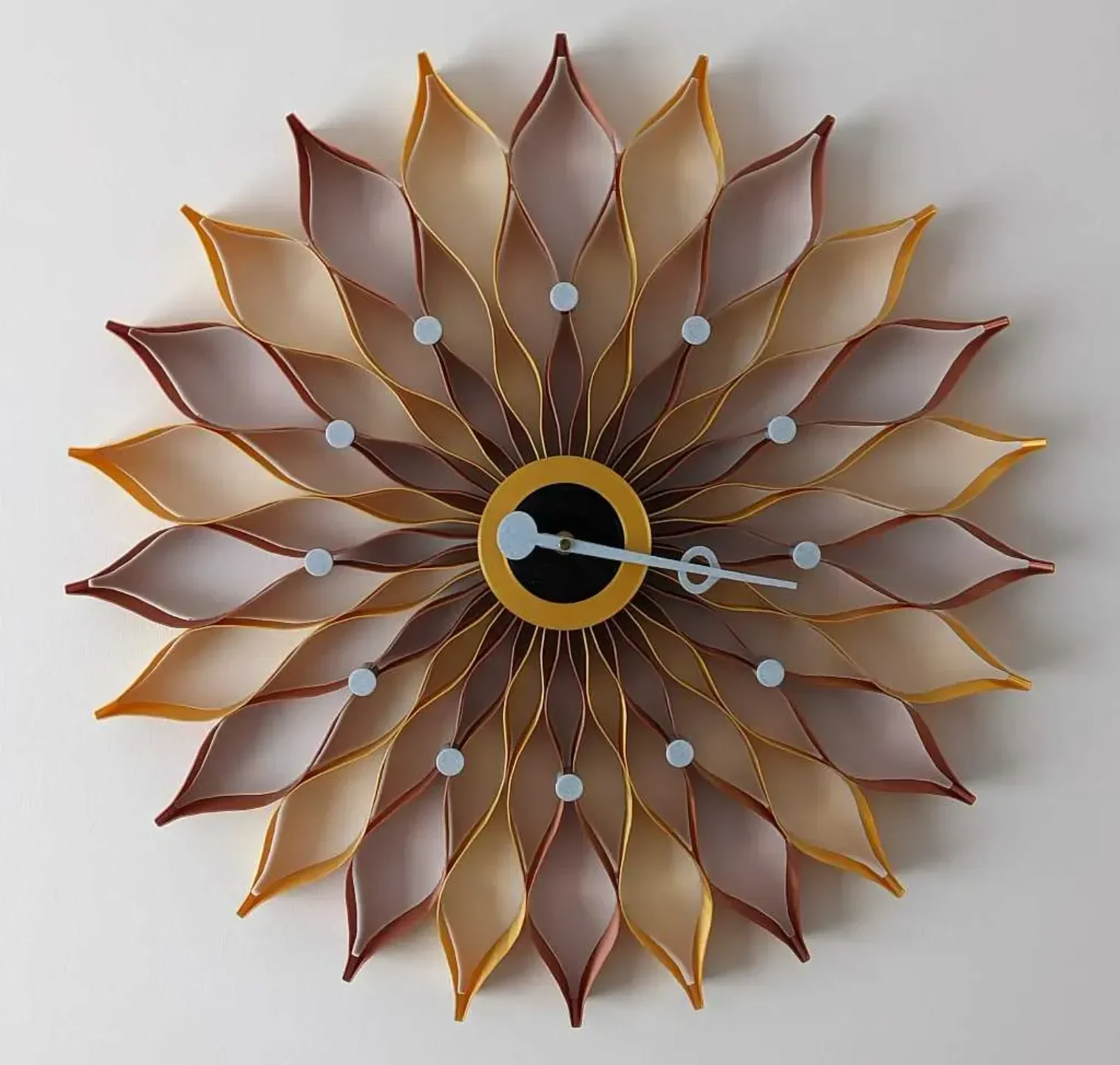

Эти часы отлично смотрятся на стене.

Я не знаю, выдержат ли мои «бесшумные» часы с более тяжелыми стрелками, �� мне все еще не удалось точно выровнять лепестки, но это скорее настенное произведение искусства, чем часы.

Спасибо Романо Руджери за великолепный дизайн, основанный на оригинальном дизайне Джорджа Нельсона 1950-х годов.
