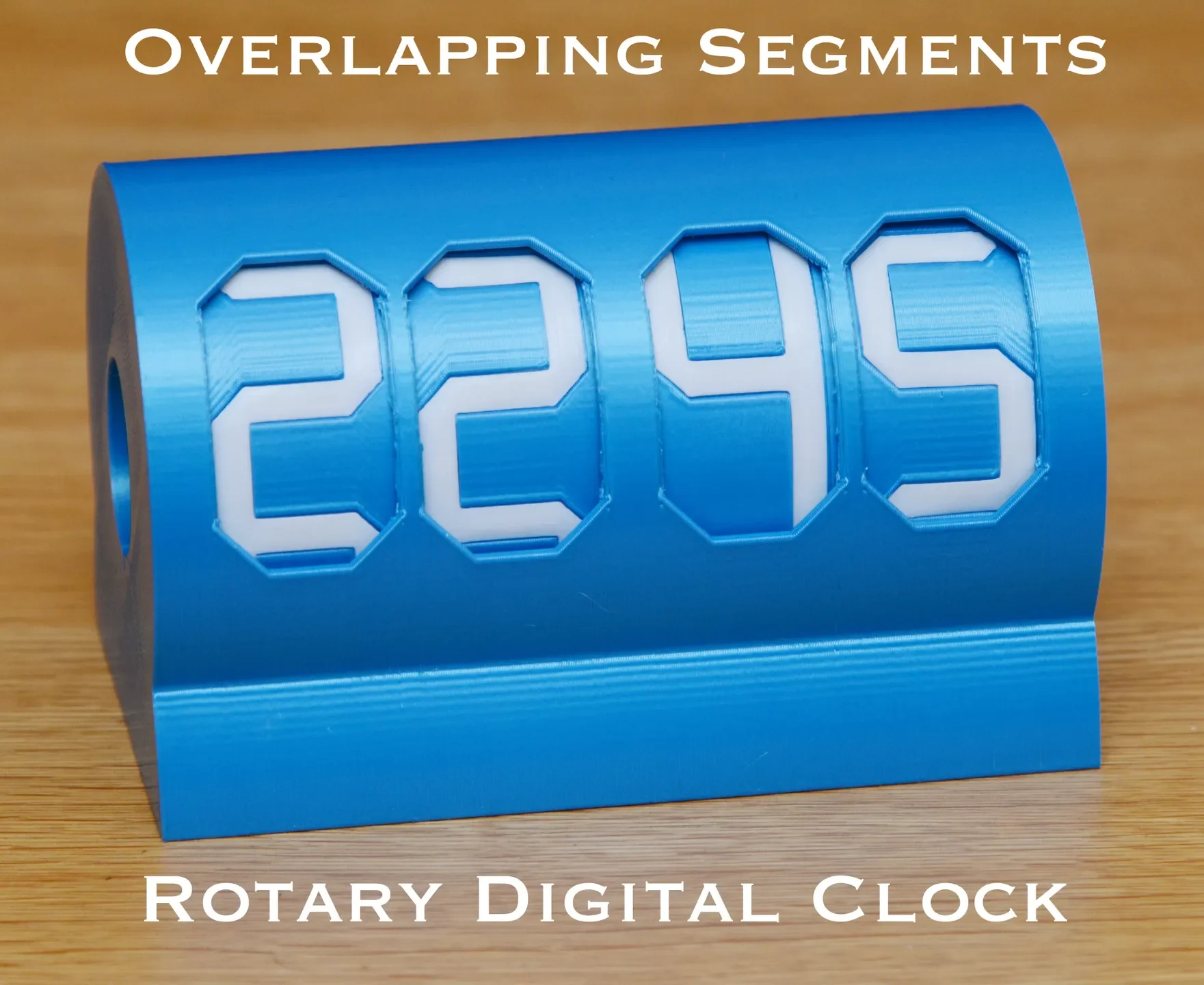

Поворотные цифровые часы с перекрывающимися сегментами
Умная идея Даррелла Олдрича о перекрывающихся сегментах цифровых часов используется для создания цифры относительно больше, чем у прежних вращающихся цифровых часов.
Вместо покраски сегментов напечатанная часть просто приклеивается к ротору.
Даррел Олдрич представил очень умную идею (видео показано выше) по сокращению количества деталей цифровых часов с вращающимися цифрами.

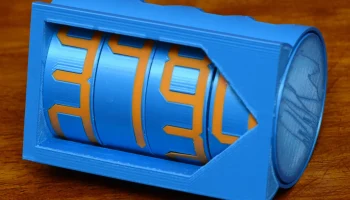

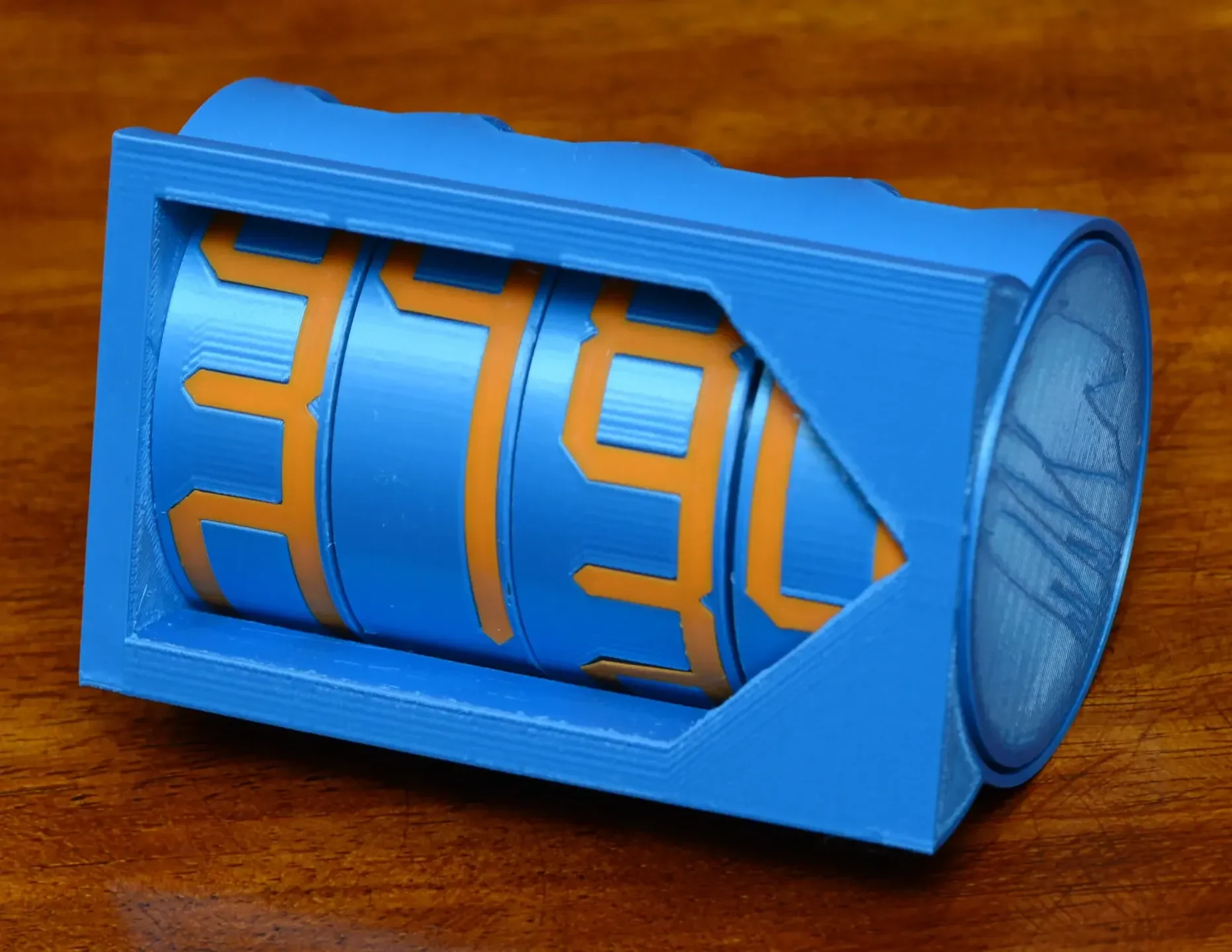

Я реализовал эту идею в вращающихся часах, напечатанных на 3D-принтере.
Сравнение с предыдущими проектами
Сравнение с традиционной конструкцией вращающихся часов

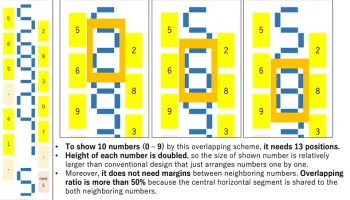

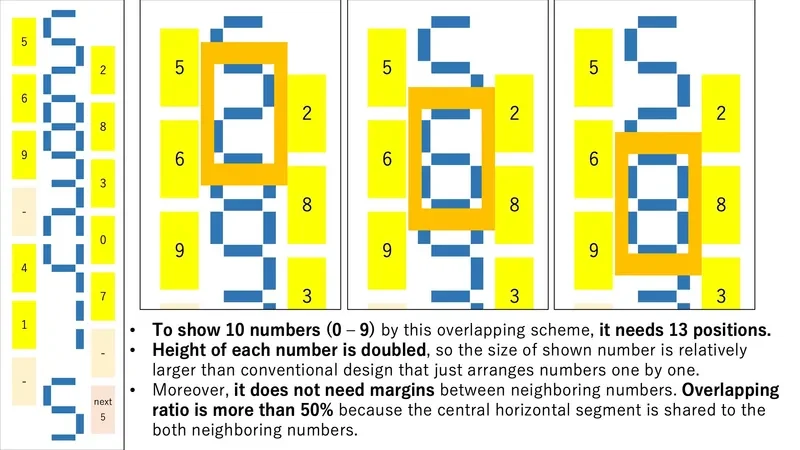

Размер каждой цифры увеличивается почти вдвое. Механически они идентичны, за исключением количества щелчков (13 против 10).
Сравнение с прежними вращающимися 7-сегментными часами, у которых на каждую цифру приходилось по 3 ротора.
В первом дизайне цифры еще крупнее. Чехол также не нужен. Однако отображение времени занимает много времени, поскольку у него много роторов (10 или 12 роторов). По сравнению с прежним дизай��ом новые часы лучше подходят для практического использования.
Как сделать
Необходимые детали
Микрокомпьютер на базе ESP32
Шаговый двигатель с редуктором 28BYJ-48 и схема управления поставляются с
Несколько саморезов 2x8 мм.
Проволока, паяльник, смазочные материалы, например силиконовое масло.
Двусторонний скотч или суперклей.
Распечатать
Распечатайте все части с прилагаемой позой.
body.stl нуждается в поддержке печати.
Сборка
Тщательно удалите капли и мусор. В частности, обе стороны роторов должны быть гладкими.
Прикрепите цепи и двигатель к оси с помощью саморезов 2x8 мм.

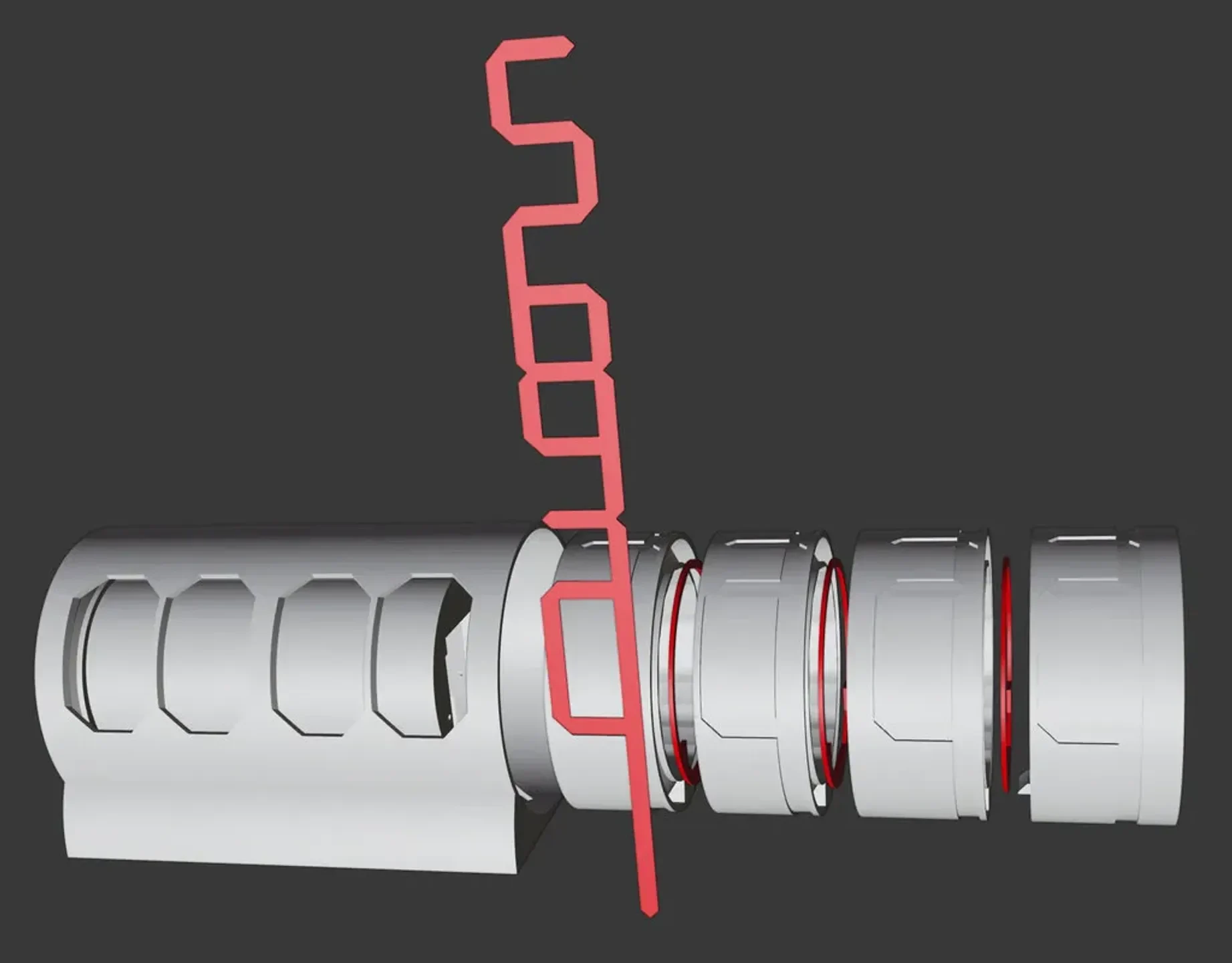

Сложите все колеса. Установите проставки между колесами.
Палочные сегменты
Если часть сегмента отслаивается, используйте прозрачную клейкую ленту (ленту OPP).
Я нашел другой способ избежать шелушения. Приклейте часть сегмента к какому-нибудь цилиндрическому предмету (радиусом около 7 см) с помощью скотча. Затем прогрейте его феном или термопистолетом. После остывания он красиво скручивается и легко приклеивается, не отслаиваясь.
Схема
Как использовать
Вы можете установить SSID и пароль вашего Wi-Fi с помощью приложения для смартфона.
Эта функция называется SmartConfig. Приложения для настройки находятся по адресу
Android: play.google.com/store/apps/details?id=com.khoazero123.iot_esptouch_demo&hl=ja≷=US
iOS: apps.apple.com/jp/app/espressif-esptouch/id1071176700
Статус Wi-Fi-соединения отображается движением ротора.
Большое возвратно-поступательное движение: подключение к Wi-Fi прошлых настроек, хранящихся в энергонезависимой памяти.
Небольшое возвратно-поступательное движение: режим SmartConfig. Если пробное подключение к Wi-Fi в течение 30 секунд не удается, происходит автоматический переход в режим smartConfig (ожидание настроек из приложения для смартфона).
Обратите внимание, что ваш смартфон должен быть подключен к Wi-Fi 2,4 ГГц.
Благодарность:
Спасибо airtcp. Его оригинальный исходный код можно увидеть на странице предыдущей версии www.thingiverse.com/thing:4931539.
Код для этих часов почти такой же, как и в предыдущем проекте (показанном выше), и процесс настройки Wi-Fi точно такой же.
Часто задаваемые вопросы
Вопрос 1. Ротор непреднамеренно вращается соседним ротором.
А1. Положение шагового двигателя также очень важно. Если двигатель не отцентрирован точно, второе колесо будет непре��намеренно вращаться. Также полезно увеличить толщину прокладки, если вы делаете часы числового типа.
В2. Могу ли я использовать плату на базе Wemos D1 mini или ESP8266?
А2. Я еще не пробовал их, потому что Wemos D1 mini и большинство плат на базе ESP8266 нельзя использовать в Японии на законных основаниях.
Вопрос 3. Я хотел бы установить настройки Wi-Fi непосредственно в исходном коде.
А3. Пожалуйста, взгляните на верхнюю часть исходного кода. Отключите флаг WIFI_SMARTCONFIG (строка 10) с true на false. В этом случае вам следует написать свой SSID и пароль.
Вопрос 4. Как изменить исходный код между 12-часовой и 24-часовой версиями?
А4. Пожалуйста, взгляните на начало исходного кода «7seg.ino». Включите флаг с именем HOUR12.
Вопрос 5. Кажется, что мотор вращается
