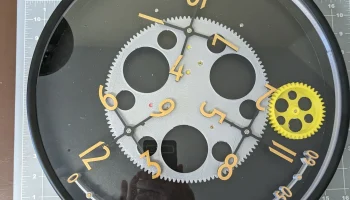

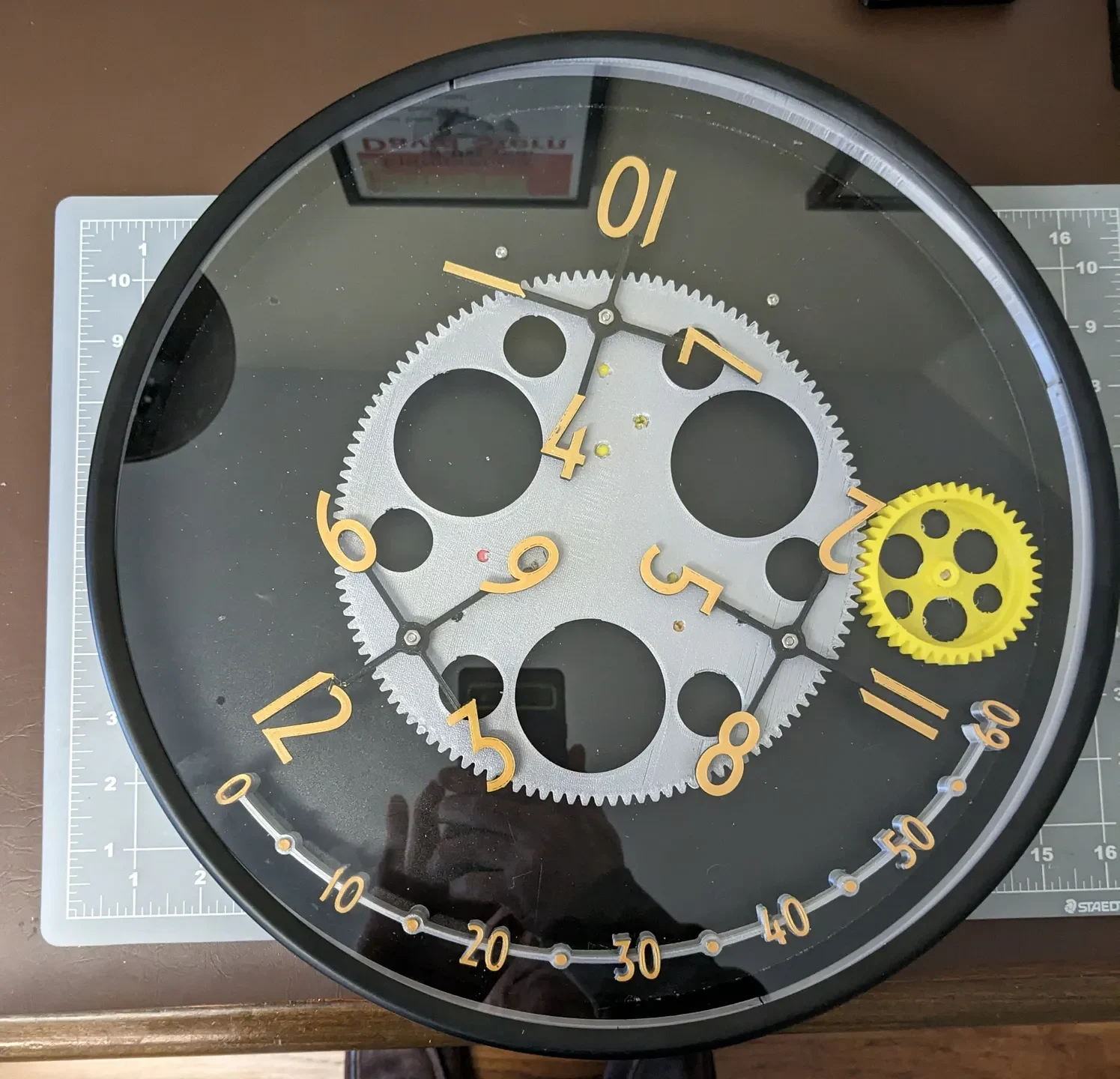

Блуждающие часовые часы с шаговым двигателем

Спасибо Дэвиду Кингсману за отличный проект и документацию.

После сборки часов с последующей обильной опиловкой и шлифовкой я не смог заставить их работать с рекомендованным часовым механизмом, хотя казалось, что они вращаются свободно. Вот ремикс проекта с использованием дешевого шагового двигателя 28BYJ-48 с приводом от Arduino Nano, который позволил решить проблемы.

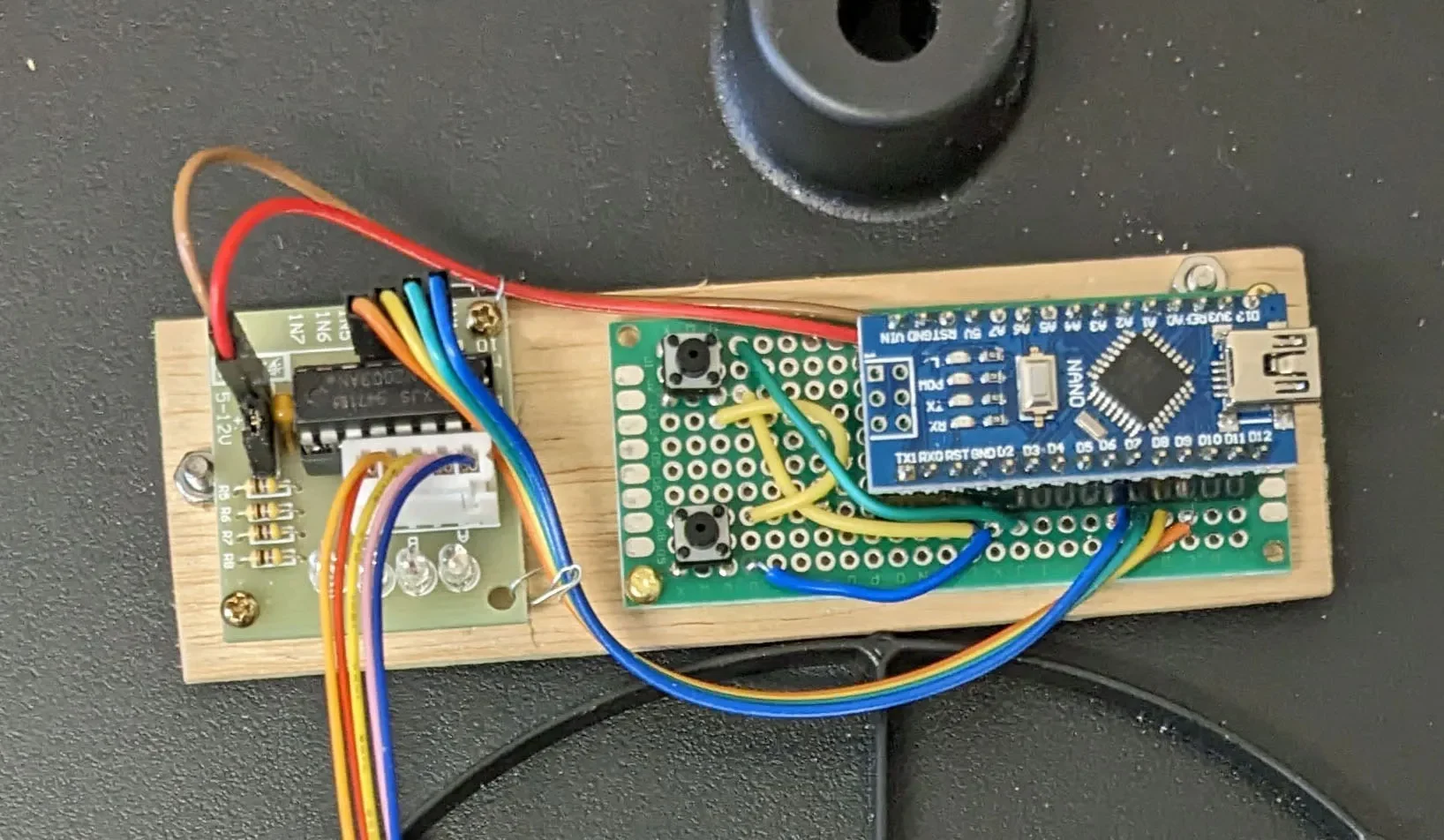

Скетч Arduino заставляет часы идти вперед каждые 10 секунд. Две кнопки позволяют «быстро» перемещаться вперед или назад для установки времени. Он использует драйвер шагового двигателя, который я написал для другого проекта, который включен в комплект. Схема не предоставляется, поскольку подключ��ние чрезвычайно простое и описано в файле эскиза .ino.

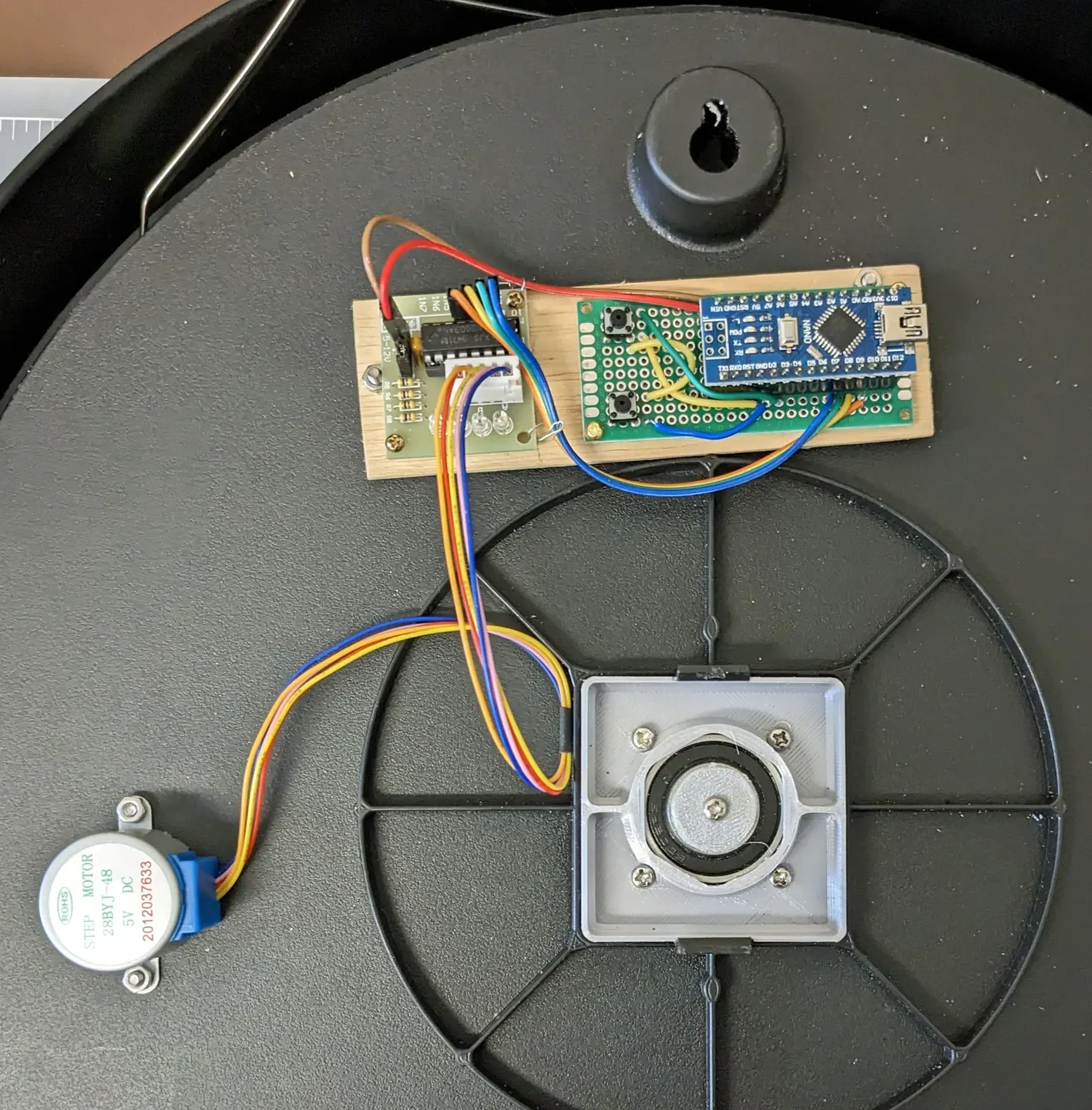

Шаговый двигатель 28BYJ-48 и плата драйвера ULN2003 можно недорого приобрести в ряде источников, включая Amazon и eBay, примерно за 3 доллара, хотя, возможно, вам придется купить их несколько штук.

Механизм ClockMovementGear переработан так, чтобы его можно было запрессовать на вал шагового двигателя со шпонкой. Мне пришлось добавить шайбу диаметром ¼ дюйма или 6 мм под шестерню, чтобы очистить головки крепежных ви��тов двигателя.

Еще раз спасибо, Дэвид Кингсман!
