Обучающие часы
Обновление от 20 ноября 2023 г.
Модифицированные шестерни для уменьшения сопротивления, что обеспечивает более плавную работу.
Модифицированная минутная стрелка для плотного прилегания к приводному валу и уменьшения люфта.
Модифицированный приводной вал для лучшего соответствия корпусу.
Все измененные файлы имеют маркировку V2.
Для тех, кто просто хочет обновить часы, распечатайте следующие части:
Зубчатая передача: верхняя и нижняя промежуточные шестерни, верхняя и нижняя ведущая шестерня, приводной вал.
Минутная стрелка
Исходное сообщение:

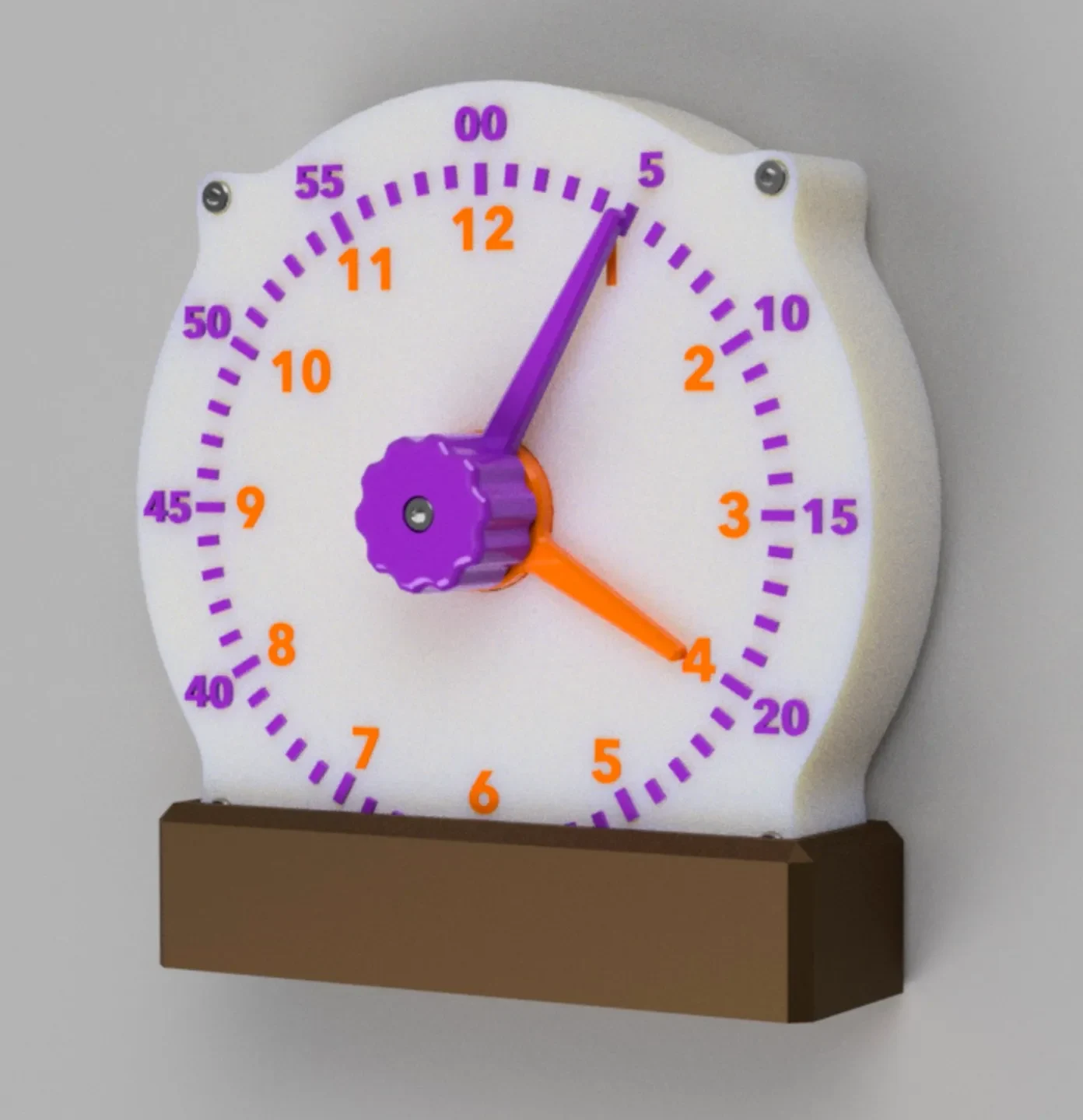

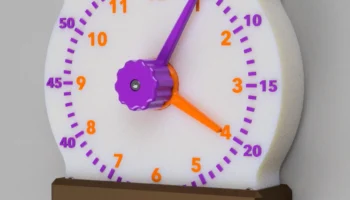

Это ремикс на Robust Teaching Clock с сайта Thingiverse.

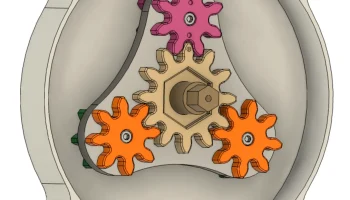

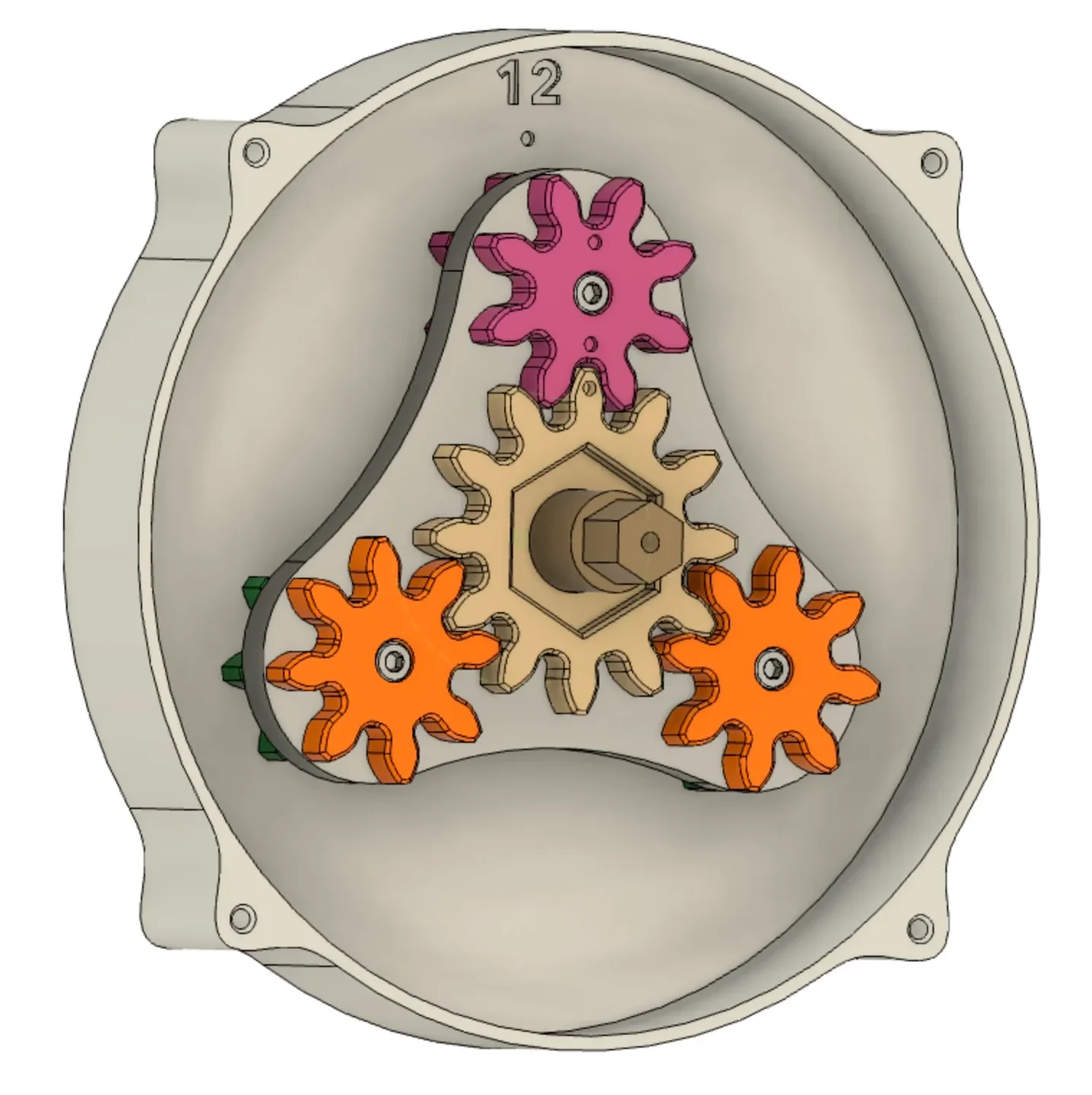

Шестерни были обновлены прямозубыми шестернями, созданными Fusion 360.

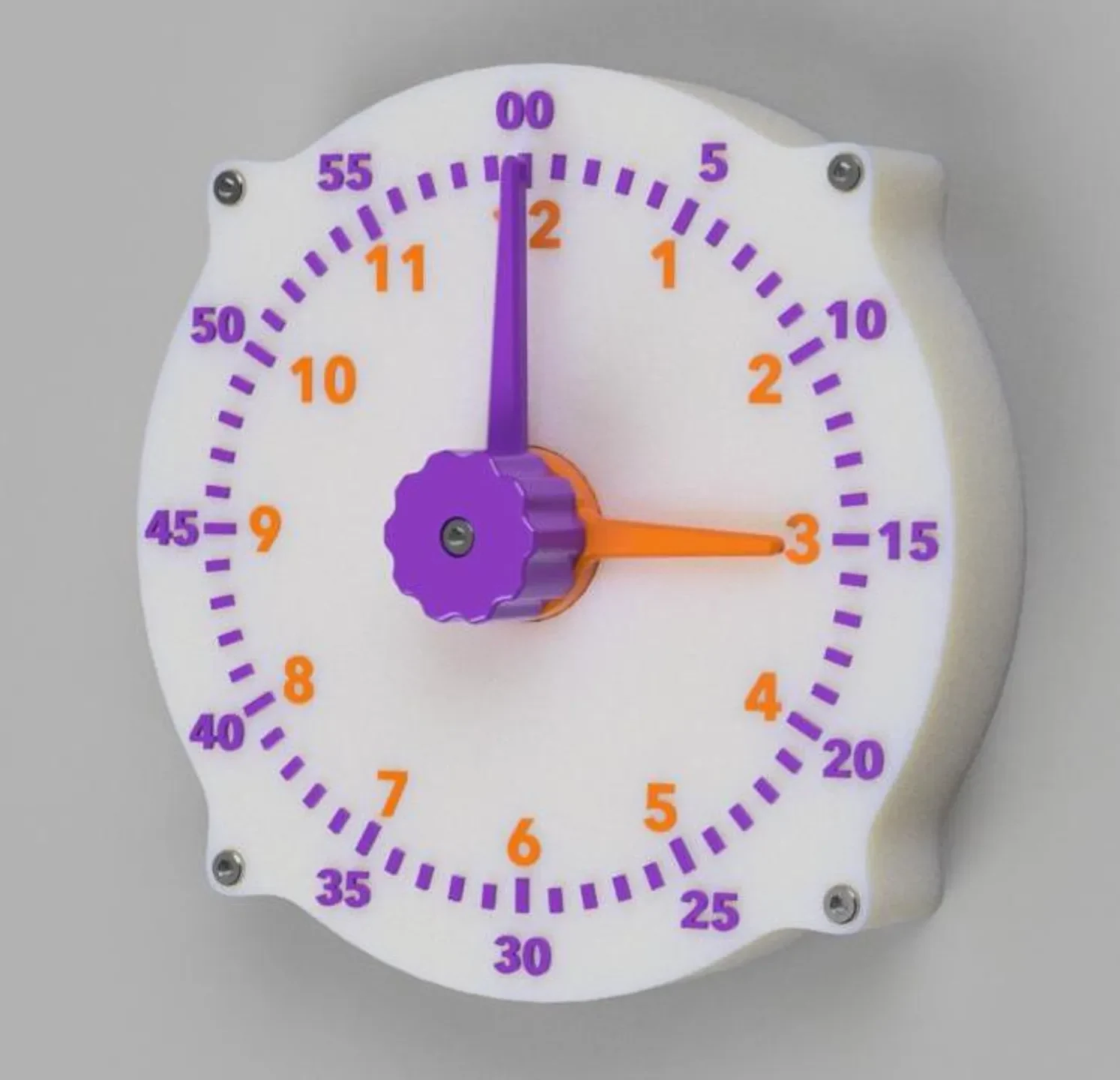

Лицо обновлено двумя вариантами: инкрустированными или рельефными отметинами.
Ведущие шестерни заменены валом «D», чтобы обеспечить правильную сборку.

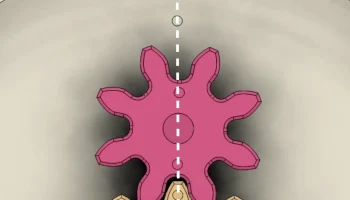

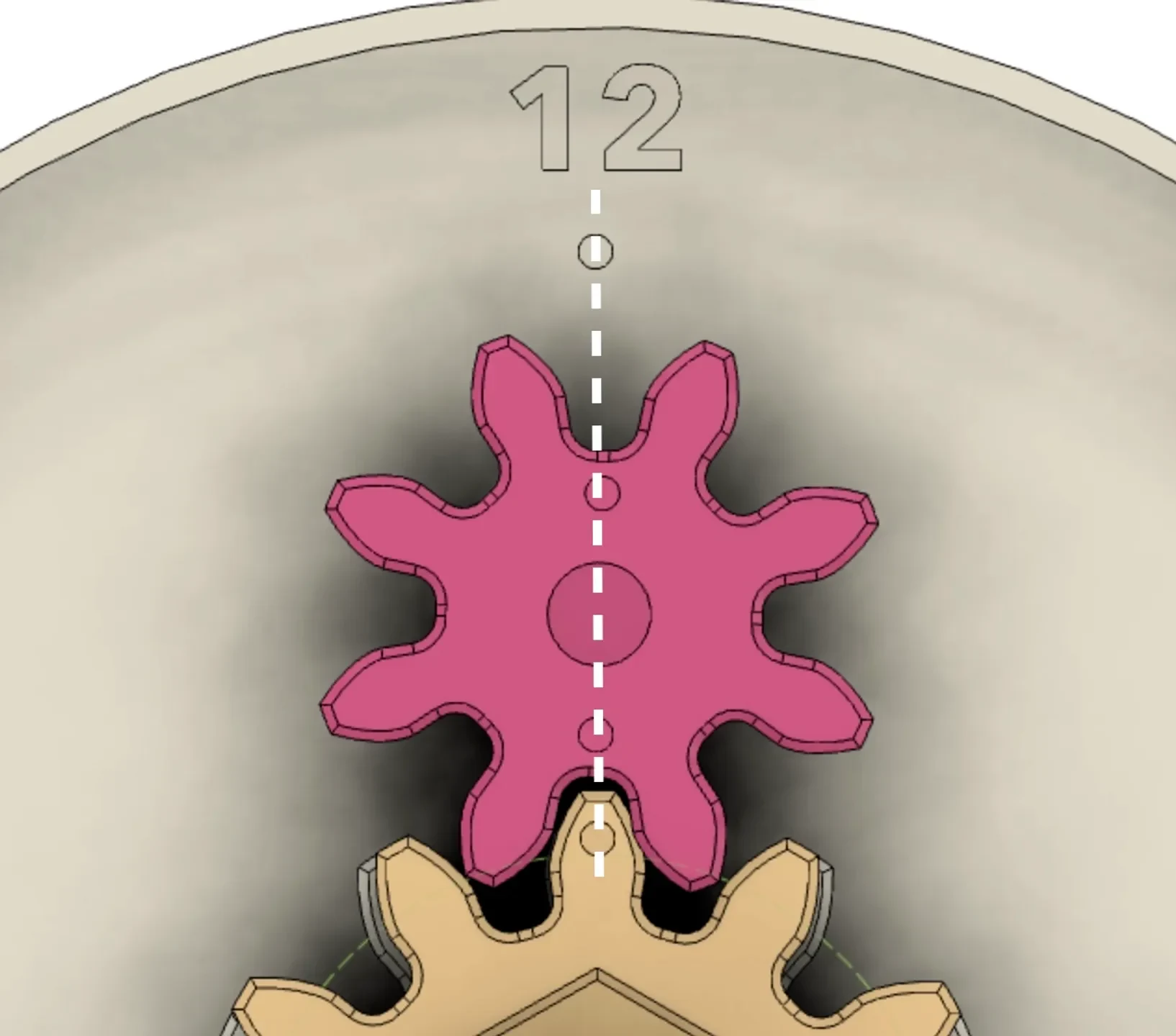

Добавлены точки выравнивания сборки для обеспечения правильного размещения шестерни.
Общее время печати около 9 часов.
Печать:
��ысота слоя: 0,2 мм
Периметры: 3
Заполнение: 15% прямолинейное
Поддерживает: нет
Плоты: Нет
Компенсация «слоновьей стопы»: для минутных меток установлено значение «ноль».
Сборка:
Требуемые винты: 8 M3-10 с головкой под торцевой ключ или M3-12 с плоской головкой.
Дополните��ьные сведения см. в файле сборки.pdf.
Постобработка:
Инкрустированные детали приклеиваются тонким слоем CA (суперклей), наносимым с помощью иглы-дозатора с тупым концом 25 калибра.
Игла с тупым кончиком
www.amazon.com/dp/B07MTCBF2H/ref=cm_sw_em_r_mt_dp_ZZC2XQTQYYFYXYWP20Z2?_encoding=UTF8&psc=1
Приклейте клей Fast CA
www.amazon.com/dp/B009356B92/ref=cm_sw_em_r_mt_dp_FK49YRGJGMEWF579K0JK
