Еще одни цифровые светодиодные часы со светодиодами WS28...

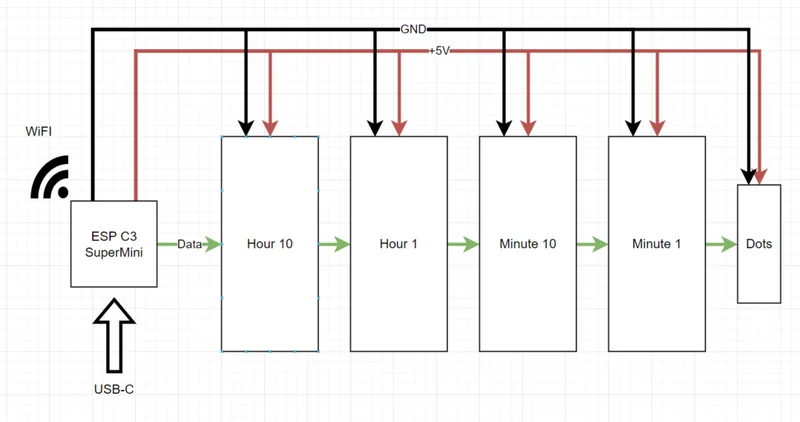

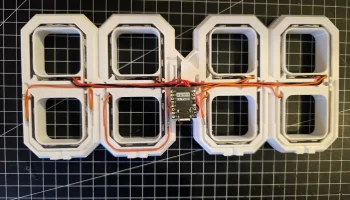

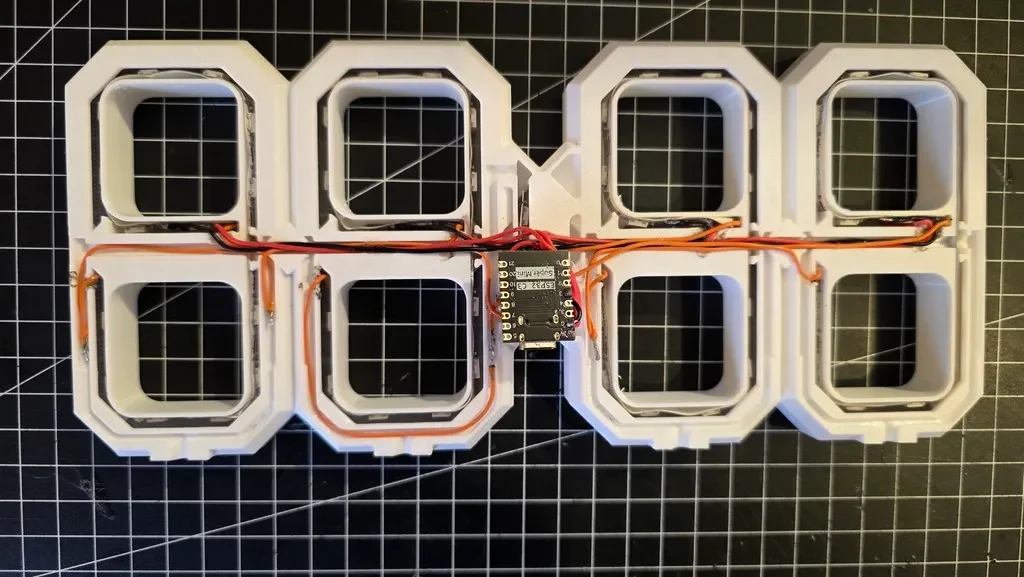

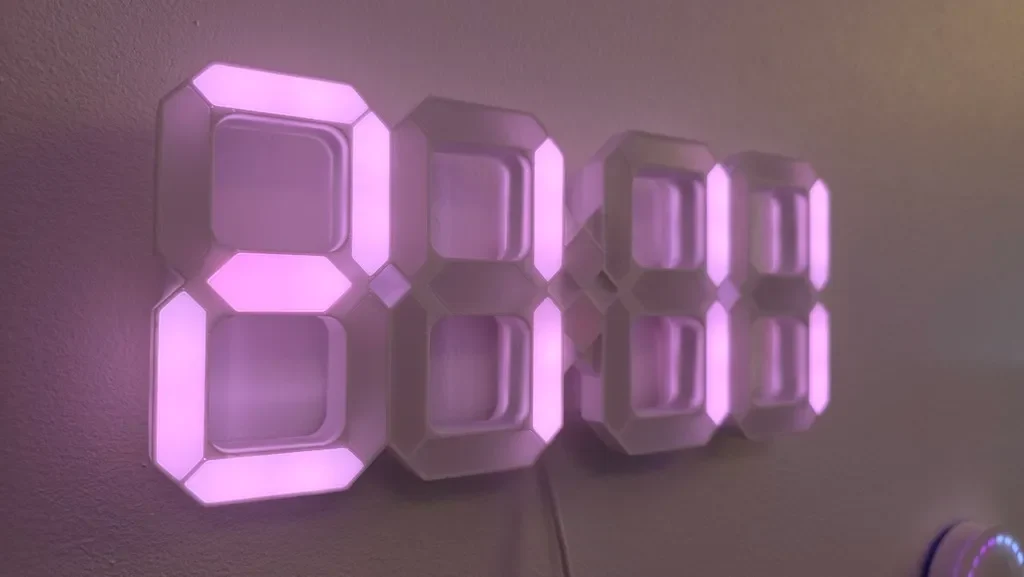

Мне нужны были простые часы для одной комнаты, поэтому я спроектировал их. Круглосуточный дисплей должен быть оснащен светодиодными лентами WS2812B с плотностью 60 светодиодов/м. На каждую цифру потребуется 15 светодиодов, по два на каждый сегмент, а один светодиод спрятан между сегментами. Я проделал ленивую проводку, просто соединил все +5 В и GND вместе и к ESP C3 SuperMini. Данные поступают с контакта 3 и подключены час_10 -> час_1 -> минута_10 -> минута_1 -> 2 точки в центре. Всего 62 светодиода.

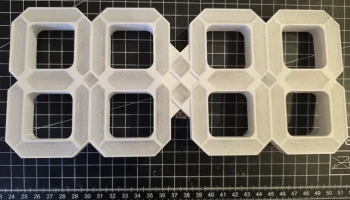

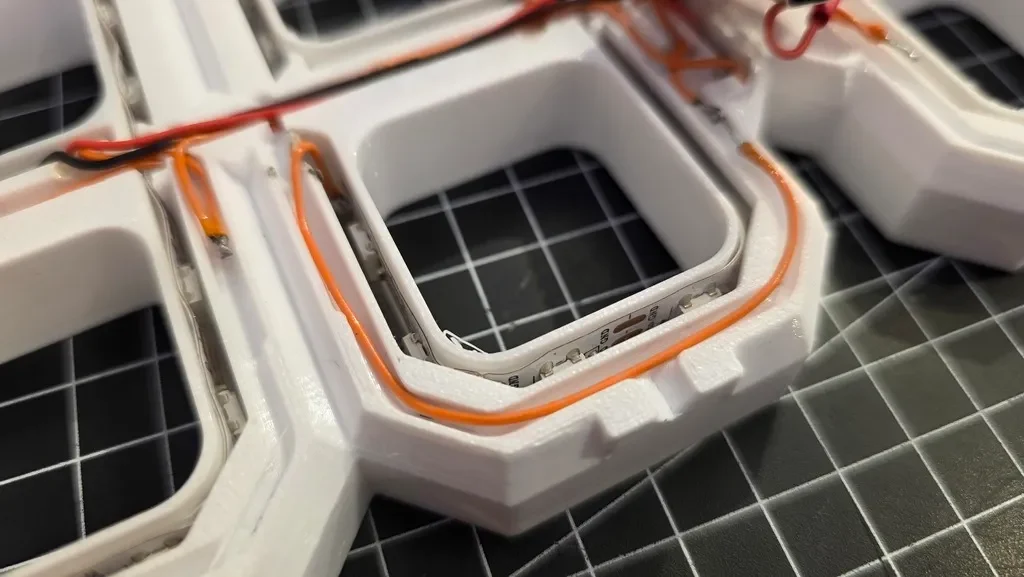

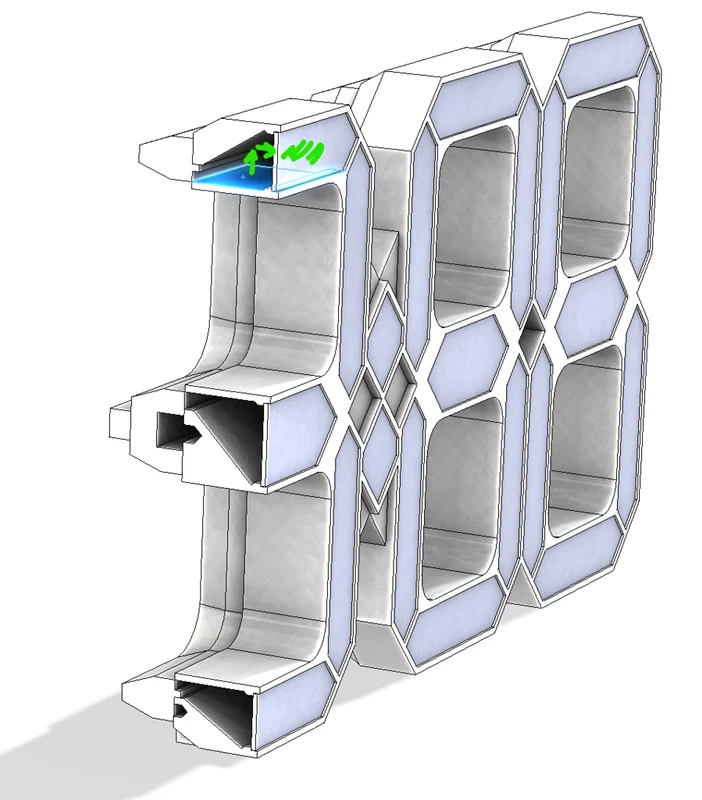

Светодиодная лента крепится к внутренней стене, внешняя стена представляет собой скошенный отражатель. Закрыт сзади задней пластиной, снабжен канавками и просто склеен.
На лицевой стороне отдельные обложки для каждого сегмента могут быть напечатаны из разных материалов и разной толщины. Для быстрого тестирования я включил TestPrint толщиной 0,4, 0,6, 0,8 и 1,0 мм.
Я включил свой эскиз Arduino для ESP32 C3. Программа собирает время с сервера времени и перепроверяет каждый час. С 20:00 до 22:00 цвет меняется на красный и затемняется, чтобы меньше света в ночное время. В 08:00 он снова становится белым. Цвет и яркость можно настроить в переменных вверху. Не стесняйтесь использовать его или адаптировать под свои нужды.
Обновление: у меня не было автоматического переключения зимнего/летнего времени в программе Arduino. Новый эскиз исправил это, по крайней мере, для Германии. Адаптируйте переменную POXIX, если вам нужен другой часовой пояс.
Обновление: я неправильно обратился к серверу времени, поэтому он не переключился на летнее время. Исправлено сейчас.
Возможно, было бы лучше распечатать корпус из темного материала и перекрасить его в белый цвет, чтобы минимизировать прозрачное свечение. Но я был дешев и просто напечатал его белым. Это можно было бы распечатать из чего угодно, я использовал PETG, так как он у меня был.

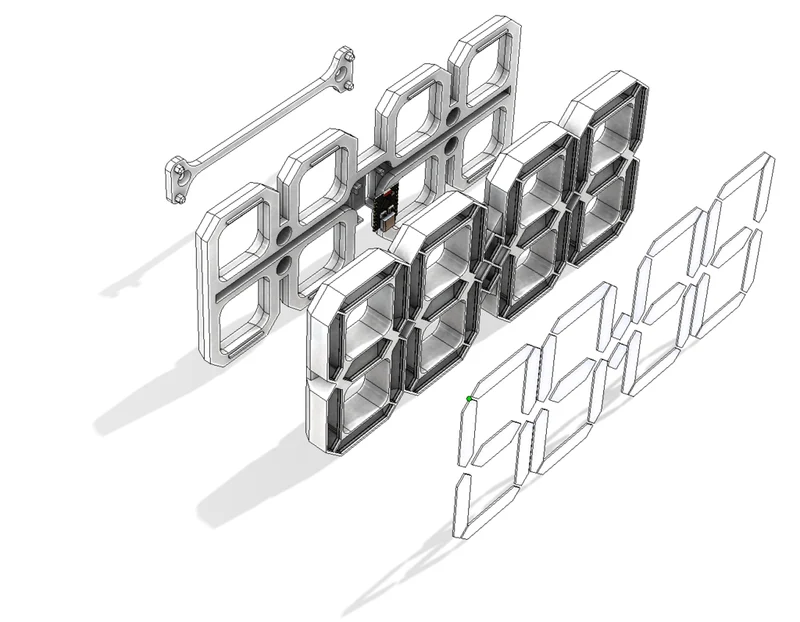

Я включил файлы SolidWorks и Step-Files для облегчения внесения изменений. Удачи! Себастьян
