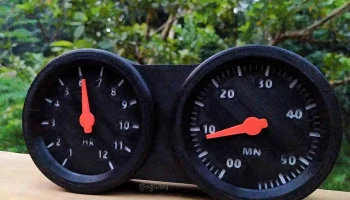

Часы-спидометр

Часы спидометра

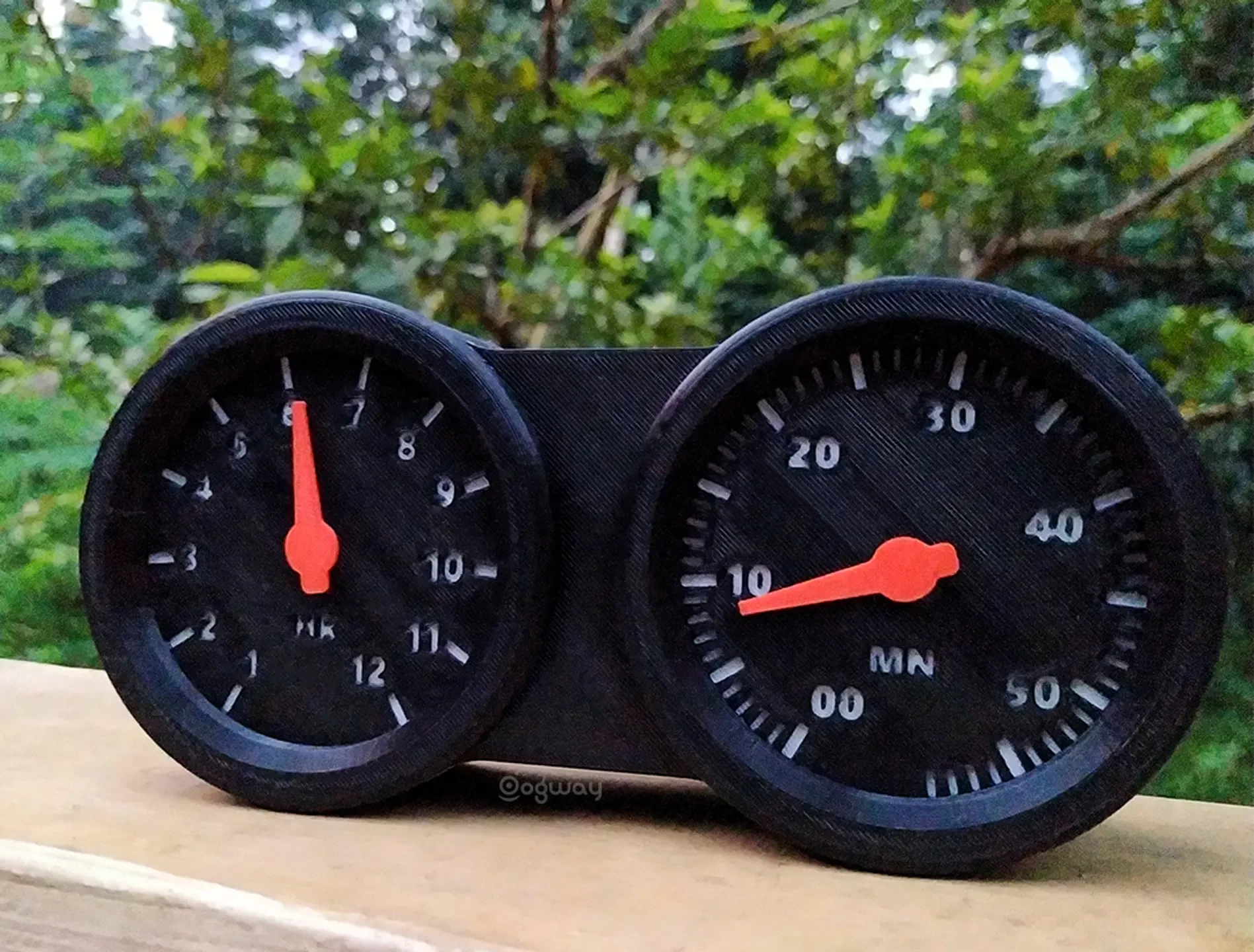

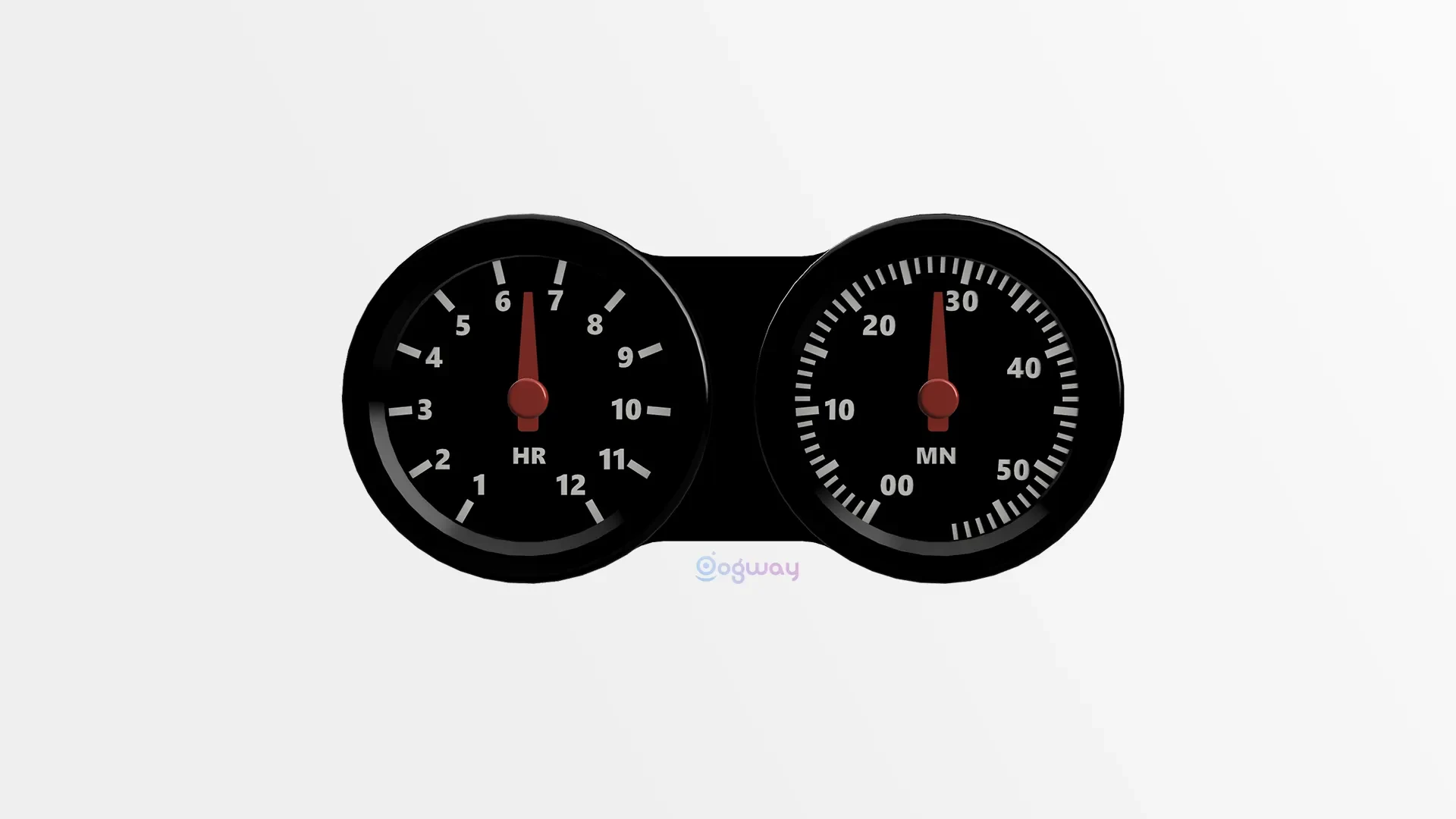

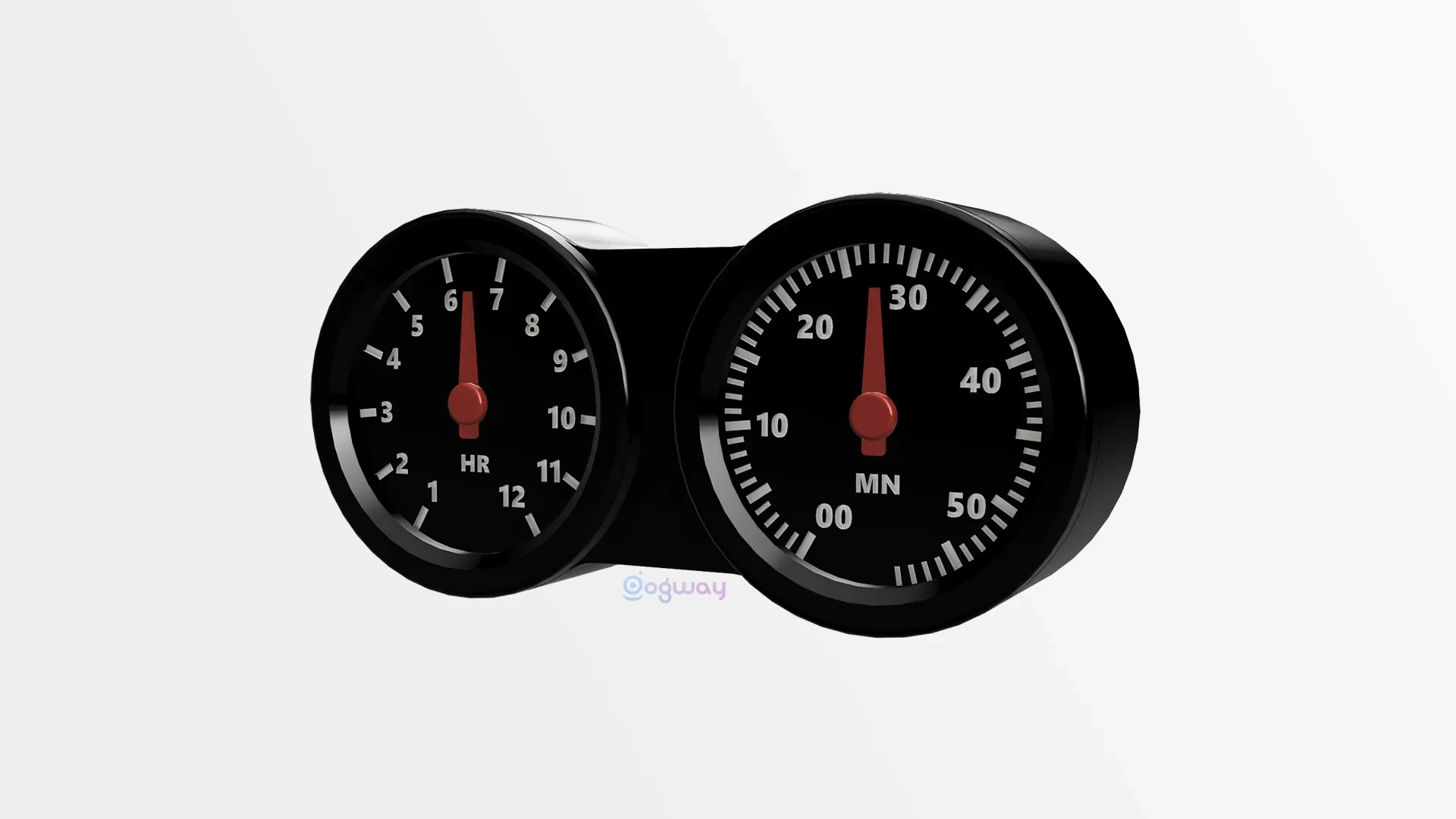

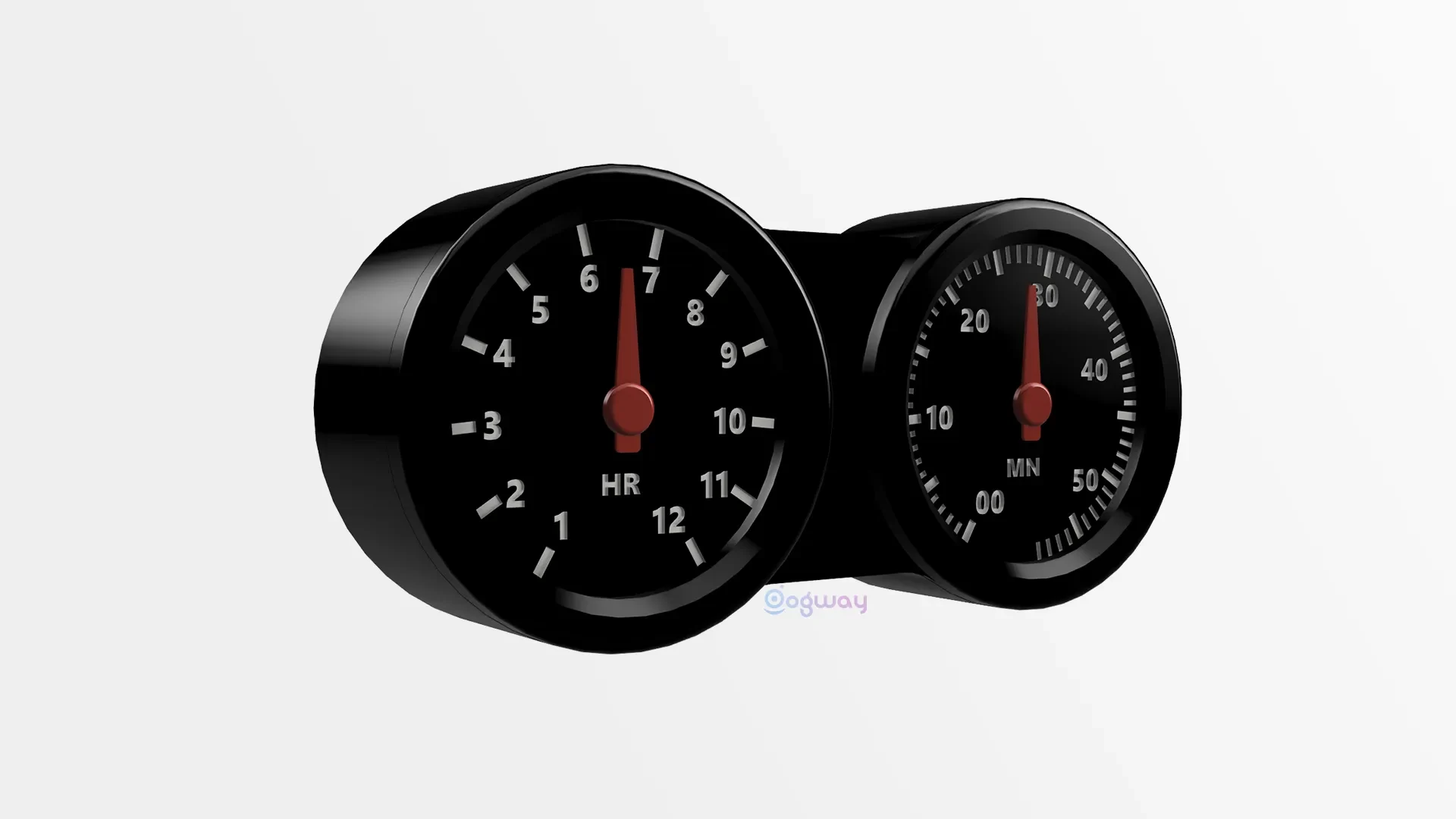

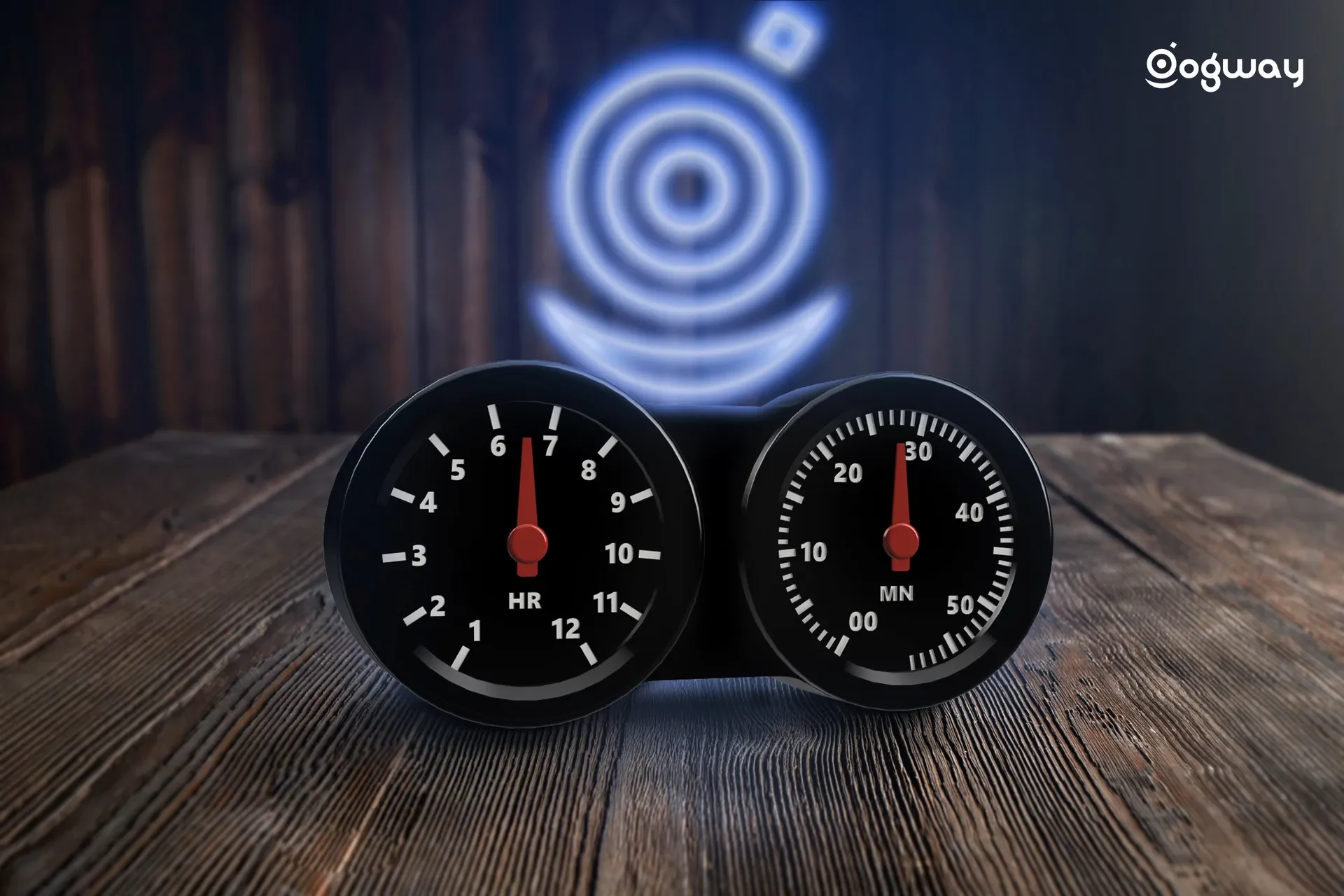

Вдохновлен аналоговыми циферблатами ретро-мотоциклов. Он показывает время в часах и минутах на парных циферблатах, напоминающих тахометр и спидометр. Время извлекается с сервера времени и постоянно обновляется. Движение иглы конт��олируется двумя серводвигателями.

Рекомендуемые настройки печати

Сопло: 0,4 мм
Материал: ПЛА.
Цвет: Любой
Высота слоя: 0,2 мм
Заполнение: 15 % (прямолинейное)
Поддерживает: нет
Плоты: Нет
Время печати: ~ 12 ��асов.

Примечание:
Clock_Face.stl:

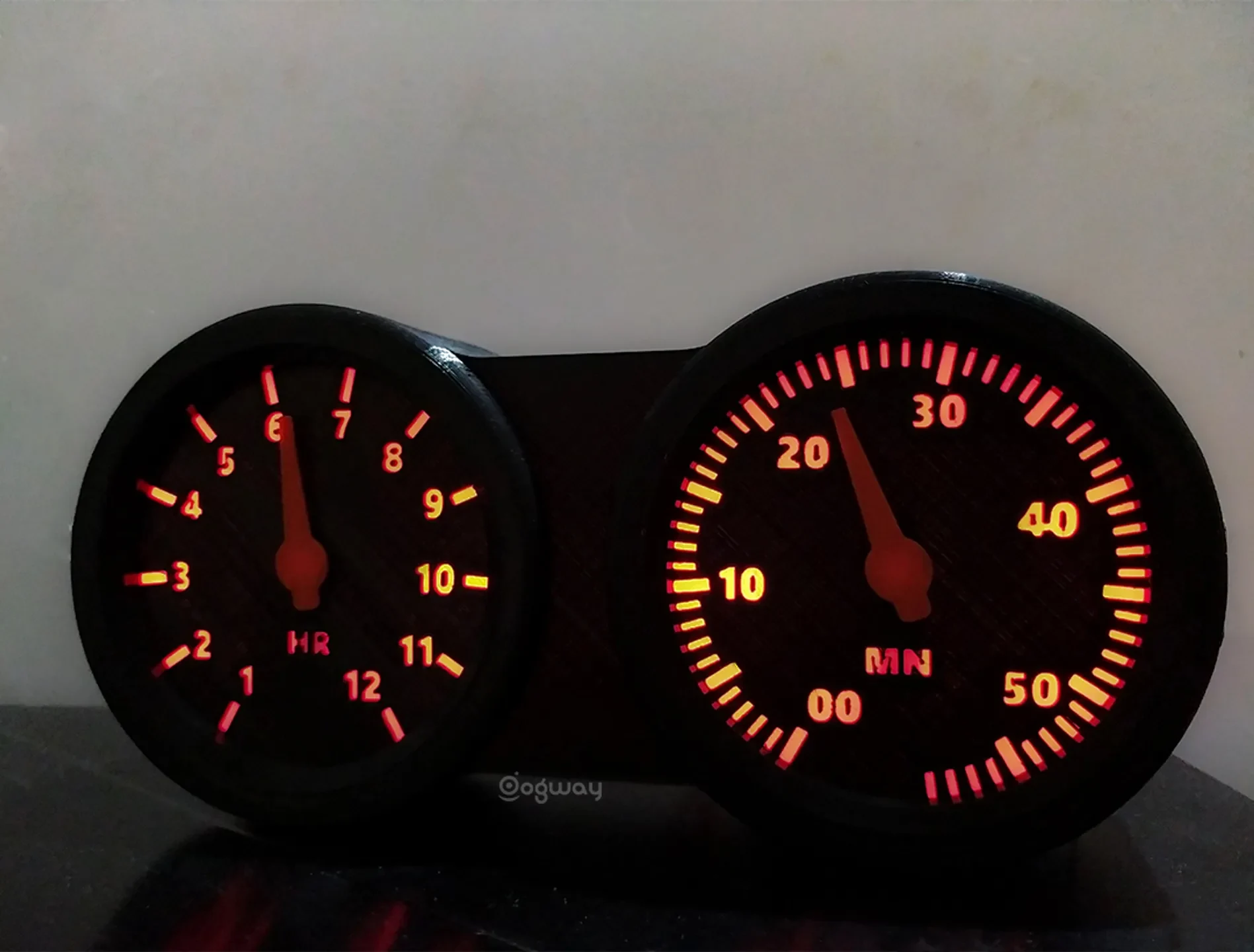

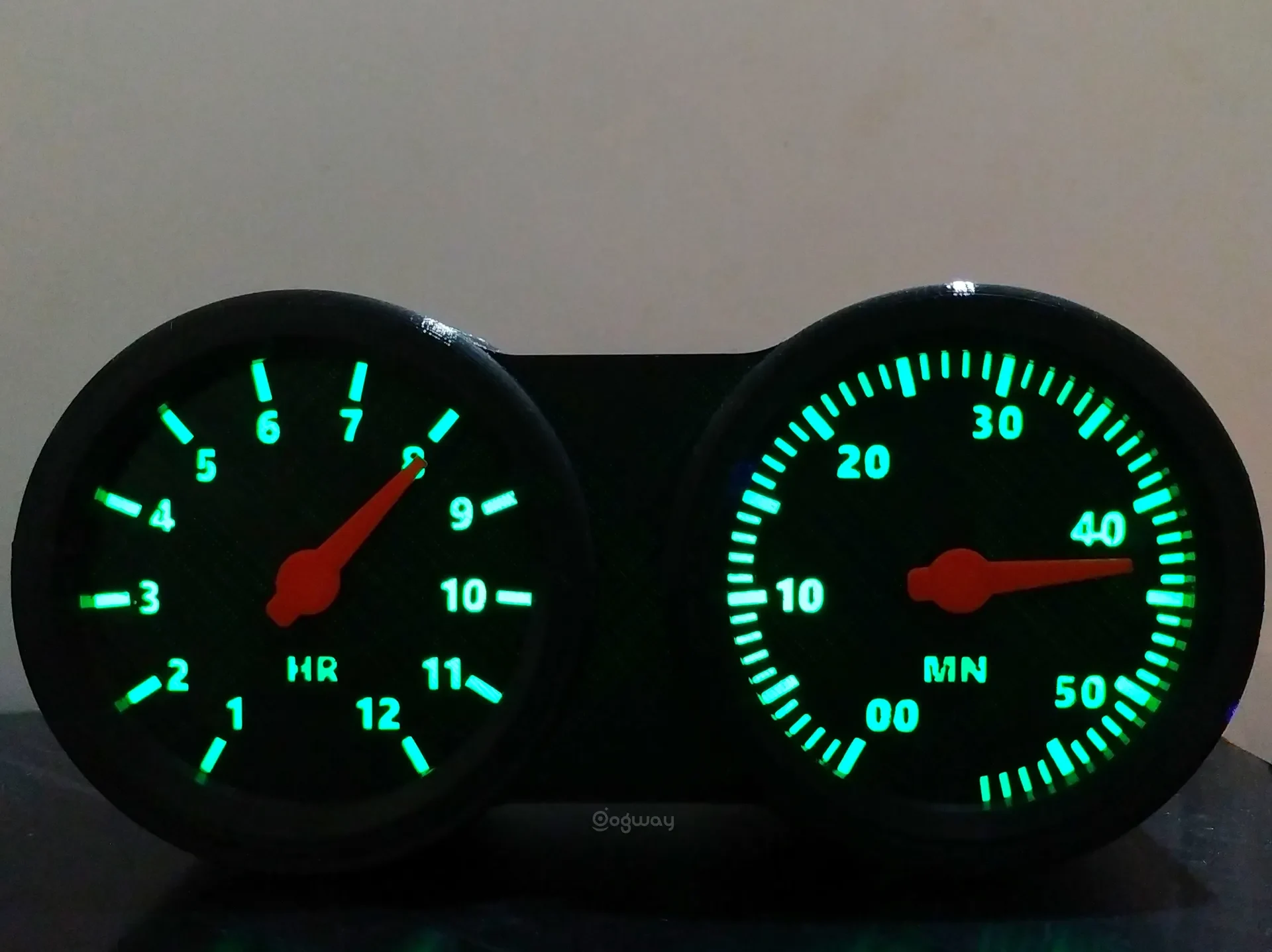

Нижние слои должны быть напечатаны материалом, пропускающим свет, если необходима подсветка. Добавьте 3 или более верхних сплошных заполнения, чтобы подсветка не проникала в нежелательные области.
Печать в двух цветах. Вы можете печатать несколько цветов на одном экструзионном принтере методом замены нити. Для этого используйте команду M600 «После 3/4 слоев» (для слоев толщиной 0,2 мм) в GCODE.
В Prusaslicer вы можете легко добавлять цвета, не заморачиваясь с GCODE, и просматривать код графически для большего удобства.
Напечатайте минутную и часовую стрелки.

Требования к оборудованию
Узел MCU x1
SG90 Серводвигатель на 360 градусов x2 (обычные с��рвоприводы на 180 градусов не будут работать напрямую, если вы не модифицируете его)
Розетка постоянного тока (DC-022) x1
Винт M3 (½ дюйма) x6
Винты (для сервопривода, NodeMCU)
Светодиоды (опционально — для подсветки)
Требования к программному обеспечению
Ардуино IDE
Библиотеки
Базовые библиотеки ESP8266
NTPClient Фабриса Вайнберга
Инструкции по сборке

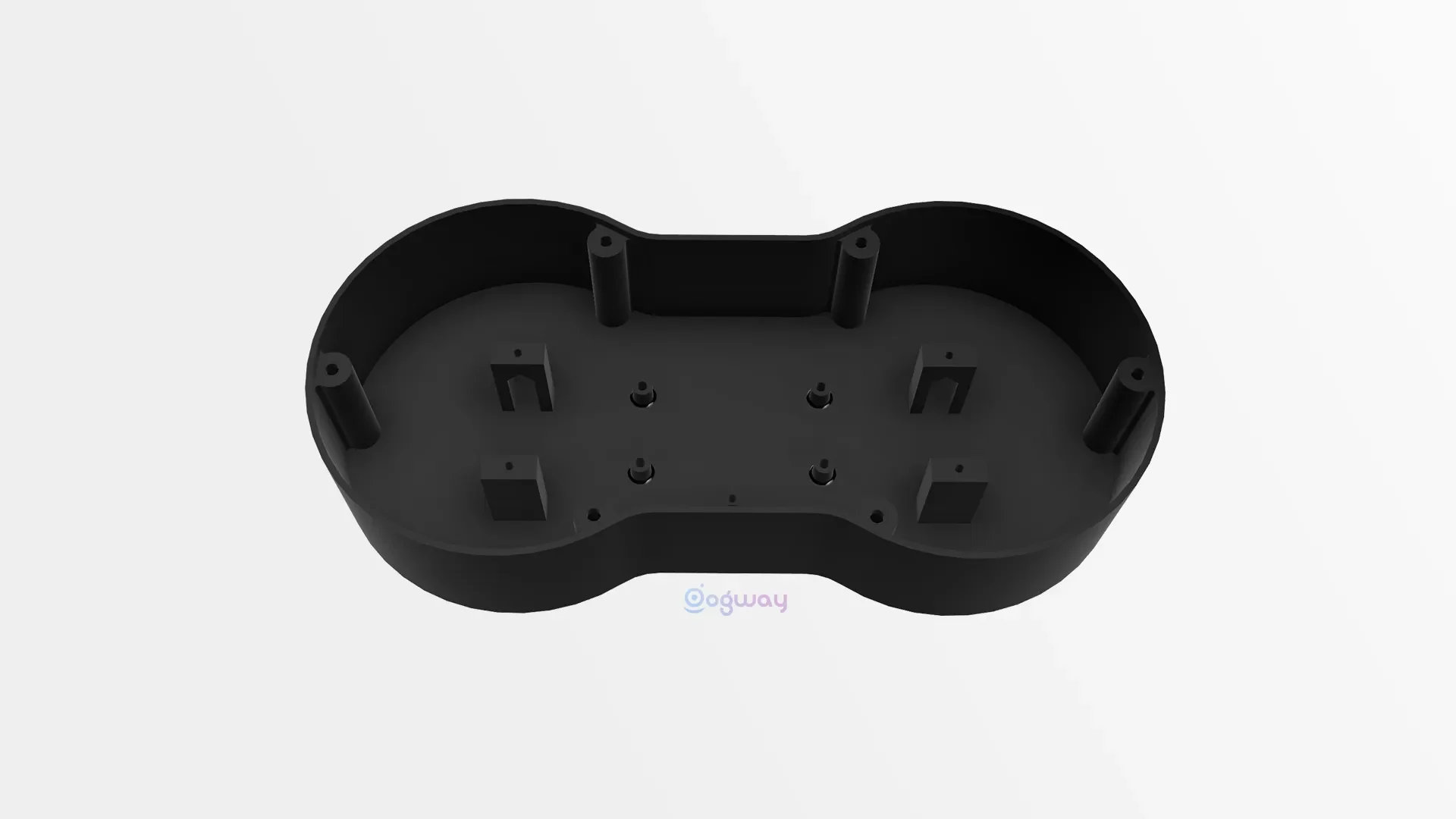

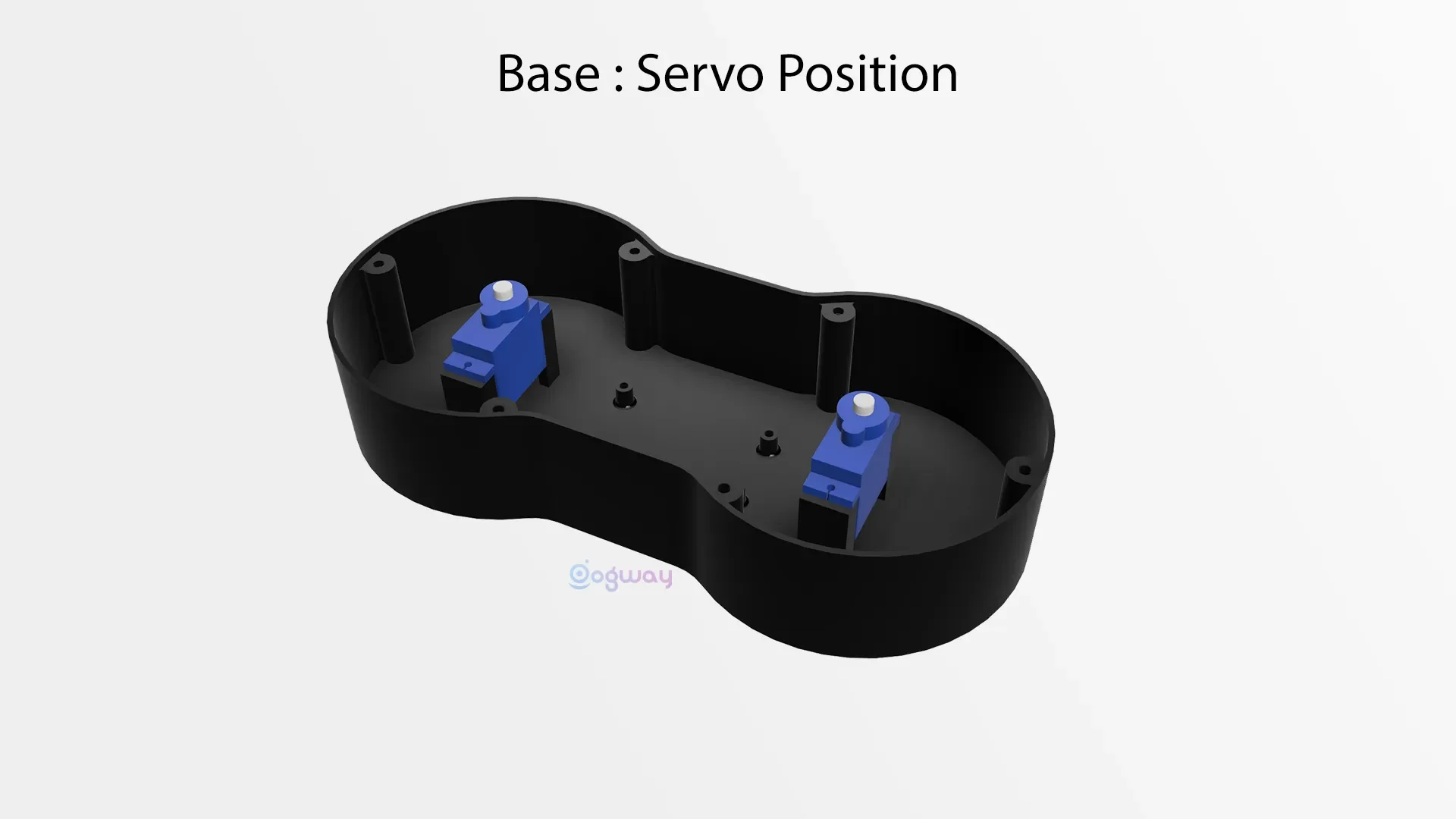

Разместите NodeMCU и сервоприводы, как показано на изображениях.

Прошить NodeMCU с прикрепленными кодами. (Некоторые параметры должны быть изменены соответствующим образом, например, «Часовой пояс», «Учетные данные беспроводной сети», «Угол сервопривода» и т. д.)
После выполнения и проверки соединений заднюю панель можно закрепить шестью винтами М3. (осторожно при затягивании пластиковых деталей)
Готово :)
