Часы в стиле LEGO Technic Gear x187
Привет всем!

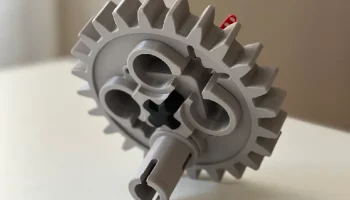

Есть несколько хороших моделей часов в стиле LEGO Technic, основанных на старой шестерне x187 с 24 зубьями. Я нашел это:
cults3d.com/de/modell-3d/haus/horloge-lock-lego-technic-gear-engrenage
www.printables.com/model/291748-large-lego-technic-lock
Поскольку он не подходил к моему принтеру и мне не нравилось, как сделана подставка, я решил улучшить эту идею.

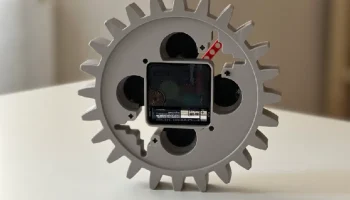

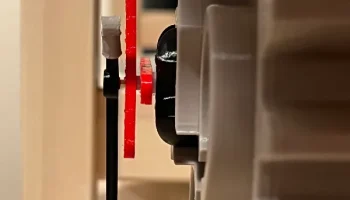

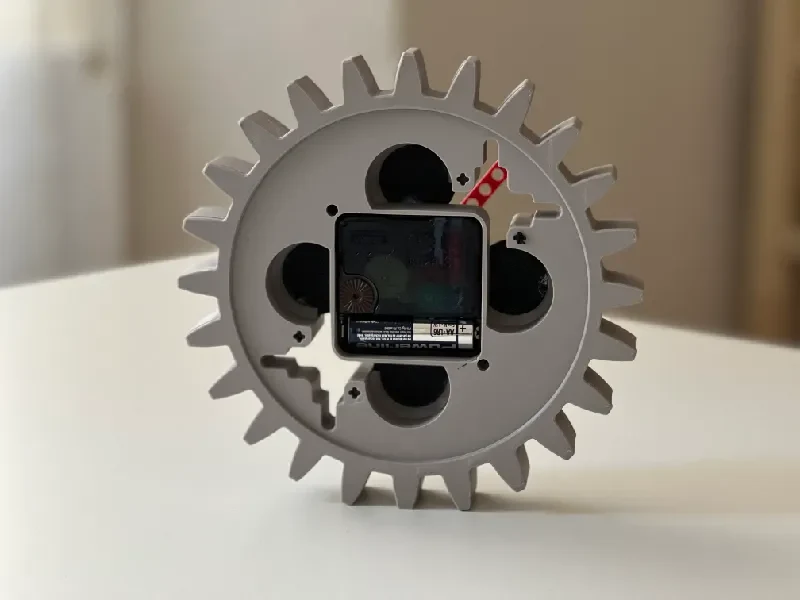

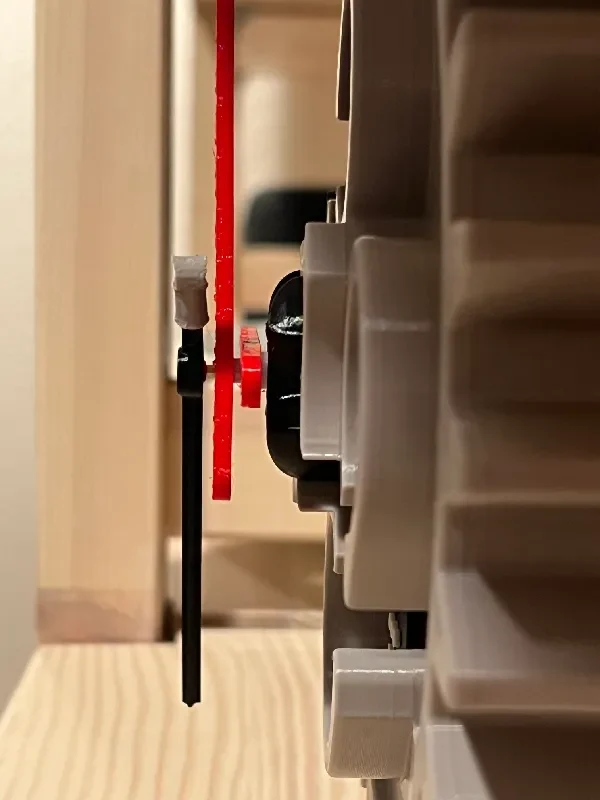

На Amazon я нашел этот часовой механизм с высоким крутящим моментом (https://amzn.eu/d/7Ee7h1c) и основал на нем свою конструкцию. Его размеры 56 x 56 мм, длина шпинделя 32 мм (длина завинчивания 25 мм). Думаю, размеры кузова более-менее стандартные. Есть некоторый простор для адаптации, если вы переделаете колпачок оси и потенциально можете использовать шпиндель меньшей длины, но места осталось всего 4,6 мм:

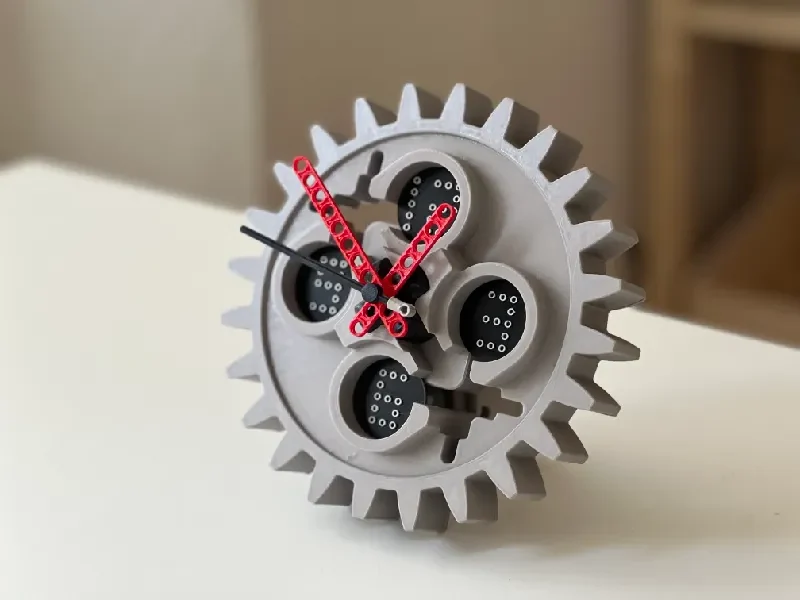

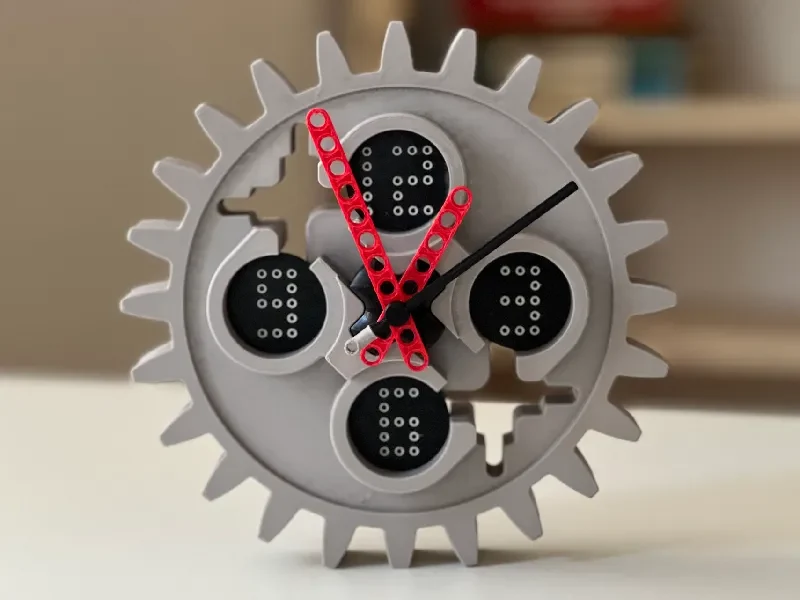

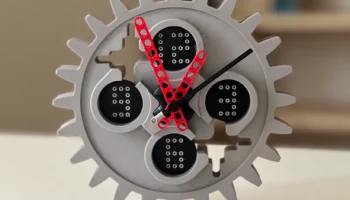

Сначала я повернул шестерню так, чтобы 4 отверстия стали идеальными местами для цифр. Удивительно, но он выглядит почти как популярный циферблат на Apple Watch. Они напечатаны со заменой нити в середине печати. Я п��пробовал светящийся PLA, но в итоге получилось классическое черно-белое сочетание.
Материалом всех серых деталей является городской серый цвет Prusament PETG. Цвет очень похож на оригинальные детали LEGO. Для стрелок часов я использовал красную помаду PETG и черный PLA. Мне следовало напечатать красные стрелки из PLA, но у меня под рукой не оказалось рулона красного PLA. Мои стрелки часов немного страдают от натяжения, но с PLA все будет в порядке.

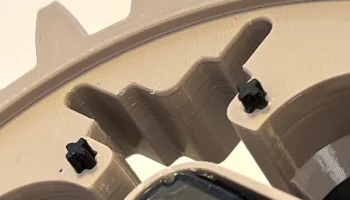

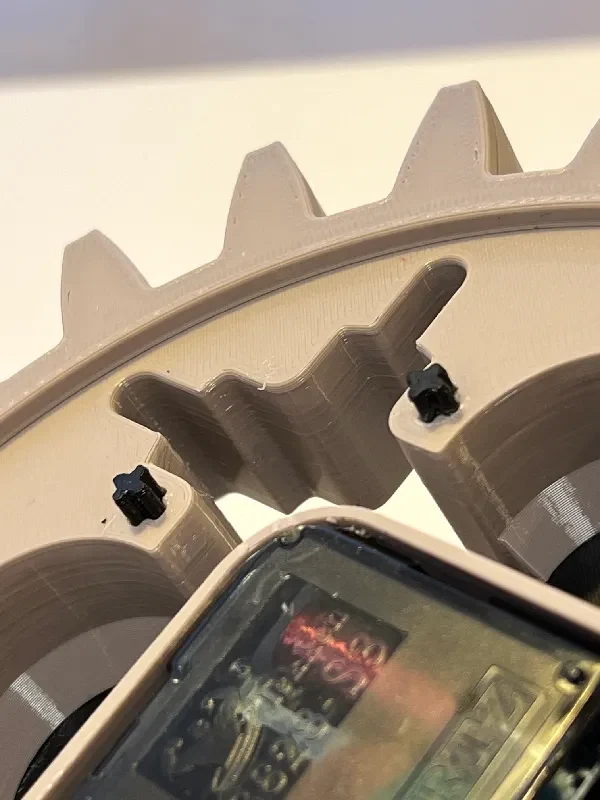

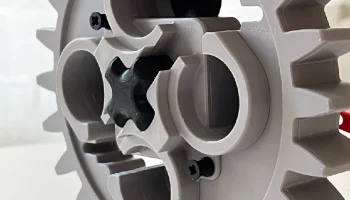

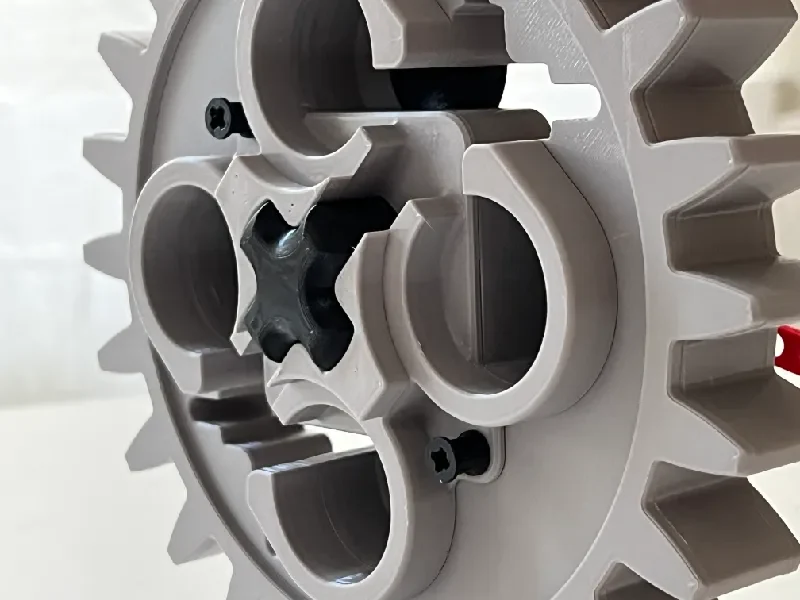

Задняя часть часов соединена с печатными осями LEGO. Более того, его можно закрепить с помощью стандартных технических разъемов LEGO, которые могут остаться у вас от некоторых моделей Lego. Я прикрепил переделанные разъемы, но в итоге 4 оси имели достаточную фиксацию, и я не доверял жесткости напечатанных деталей.
Для удо��ства печати я разделил основной корпус на две части и сделал вторую заднюю часть, которая также соединена и совмещена с 12 самостоятельно напечатанными осями. Здесь я использовал суперклей, чтобы склеить две части вместе.
Что касается напечатанных технических осей LEGO, я использовал режим вазы, поэтому их размеры в порядке, и их можно легко вставить. Все оси (и некоторые запасные части) печатаются последовательно, и требуется небольшая хитрость, чтобы поместить внутрь немного материала:

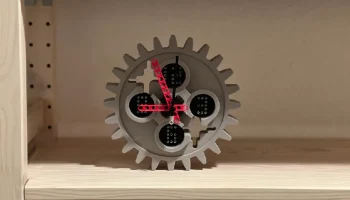

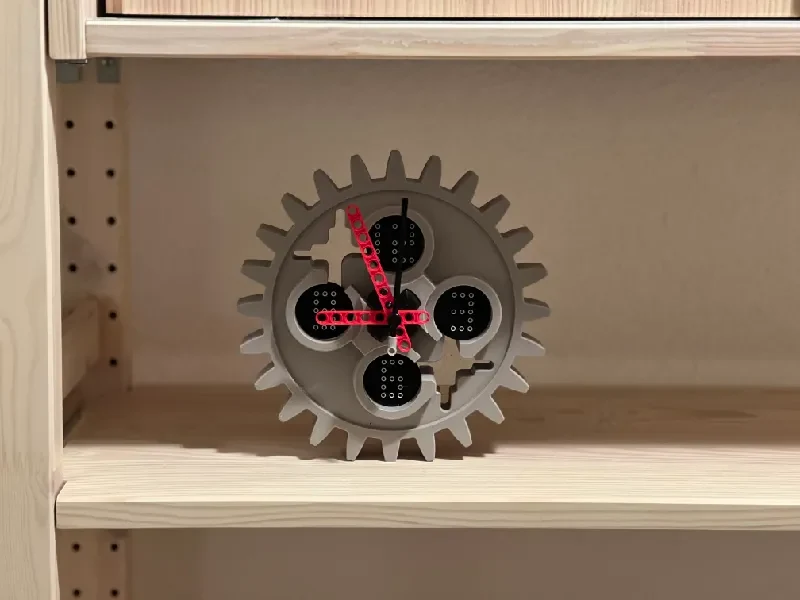

В положении «6 часов» имеется плоская сторона, поэтому они не будут переворачиваться, если вы хотите, чтобы часы стояли вертикально. В отверстии «12 часов» также есть прорезь для подвешивания на стену. Вам больше не нужно использовать заднюю крышку, чтобы она ровно стояла на стене. Но если вы предпочитаете заднюю часть, для нее также есть слот.

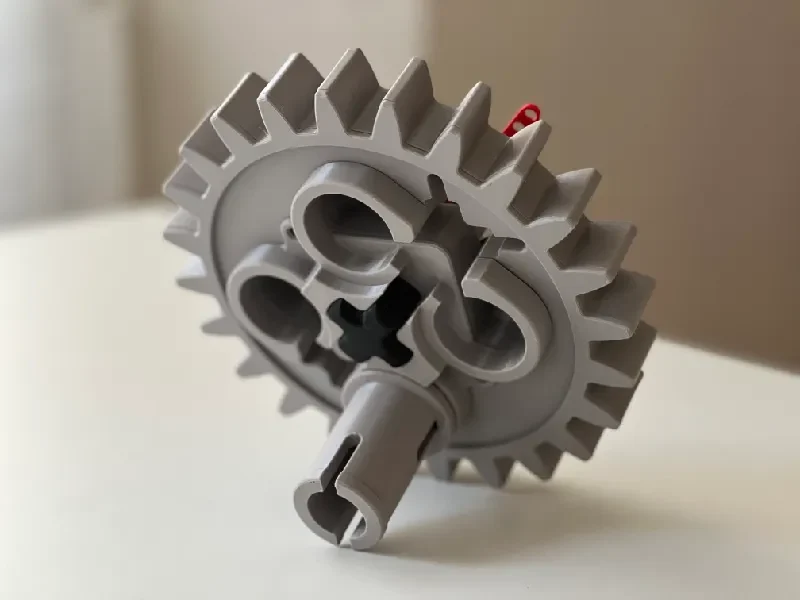

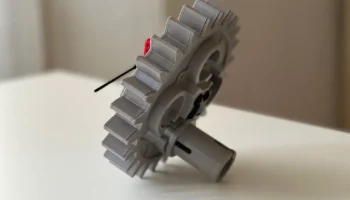

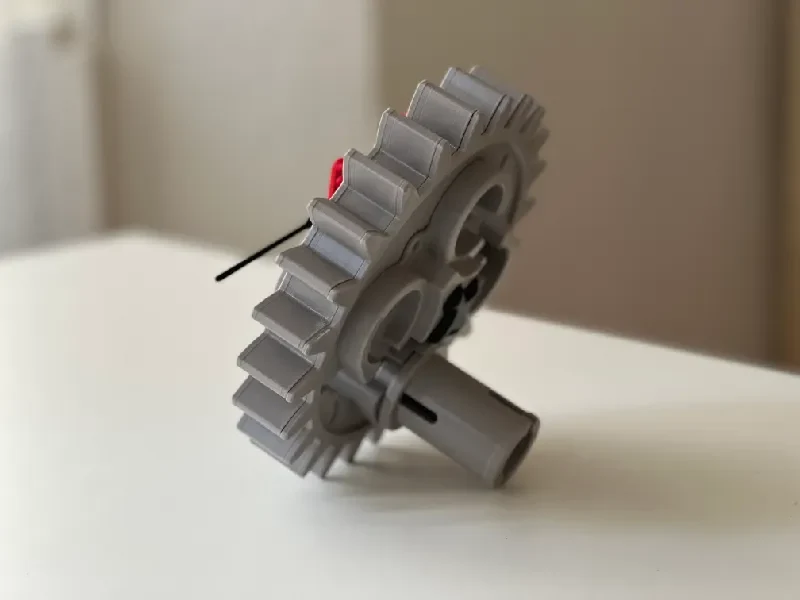

Если вы предпочитаете часы под углом, я придумал использовать еще одну деталь LEGO, которую можно вставить в 4 отверстия шестеренки, только немного больше :). Он просто вставляется и удерживается на месте благодаря небольшой посадке с натягом.
Я очень рад тому, как это получилось, и это был идеальный подарок для дорогого энтузиаста LEGO :)
