Внешнее кольцо и сборка часов в стиле Rolex Submariner

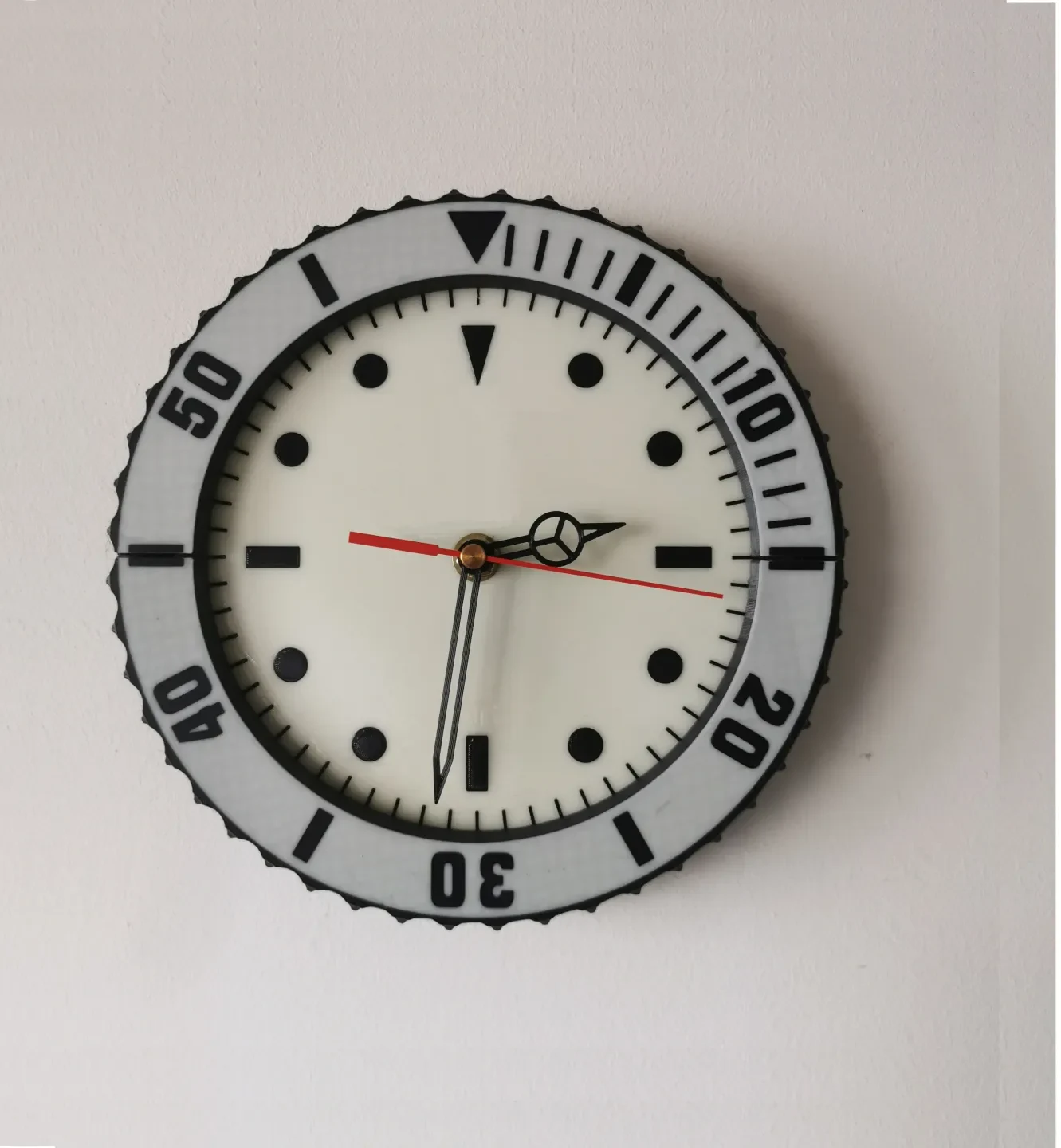

Это внешнее кольцо для моего циферблата в стиле Rolex Submariner. Собрав указанные ниже детали и механизм кварцевого механизма, вы получите настенные часы, вдохновленные Rolex Submariner, как показано на обложке.

Габаритные размеры:

диаметр 214мм
Высота 34 мм

Распечатать инструкции:

Это многоцветная печать, но файл 3mf настроен для печати на принтере с одним экструдером. MMU не требуется.

Принт включает в себя усиленные опоры для лицевого паза.

Детали довольно большие, поэтому, в зависимости от используемого материала, вы можете увеличить температуру стола до 90-100 °C, чтобы избежать коробления.

После запуска печати, калибровки и очистки принтер предложит вам заменить нить. Вам просто нужно снова вставить нить первого цвета (буква-кольцо). (Это будет решено в следующей версии)

С этого момента вам придется сделать еще 3 замены нити.

Цвета будут напечатаны в соответствии со следующей таблицей:

1-й цвет:

Материал A (показан белым цветом), кольцо с буквой

2-й цвет (первое изменение цвета):

Материал B (показан черным цветом), буквы и знаки

3-й цвет (второе изменение цвета):

Материал A (показан белым цветом), буквенное кольцо снова до 1,00 мм.

4-й цвет (третье изменение цвета):

Материал C (показан синим цветом), оставшееся кольцо до конца.

Внимание: при этом изменении цвета вытеснения не будет, поэтому внимательно посмотрите, действительно ли вы уже выдавливаете правильный цвет.

Конец печати

Необходимые аксессуары:

Помимо этой распечатки вам понадобится:

Циферблат в стиле Rolex Submariner

Часовая и минутная стрелки в стиле Rolex Submariner

или подходящие собственные разработки или ремиксы.

Если вы планируете сделать ремикс лица, учитывайте внешний диаметр 160 мм и толщину 2,8 мм (включая минутные отметки, если переходить к контуру).

Инструкция по сборке:

Прежде чем приступить к сборке, обязательно полностью вытащите опоры из пазов для лица!

1. Шаг:

Возьмите одну из половин Внешнего кольца и совместите ее с лицом, чтобы отметка 12 часов на циферблате совпадала с отметкой 0 минут на Внешнем кольце (кроме того, что вам нравится другое положение).

2. Шаг:

Вставьте лицевую сторону в прорезь (отмечена зеленым) первой половины внешнего кольца.

Примечание: он разработан д��я удобной посадки. Но из-за возможной усадки материала может потребоваться небольшое (!) давление, чтобы полностью вдавить его.

3. Шаг

Таким же образом добавьте вторую половину.

4. Шаг

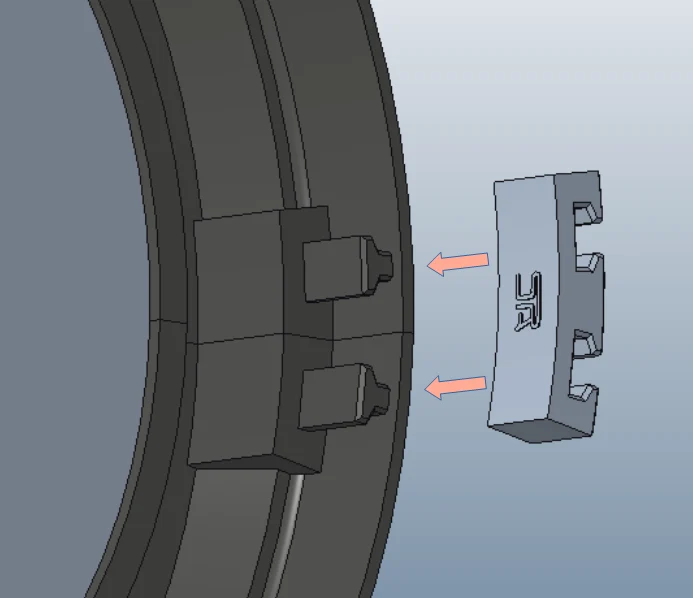

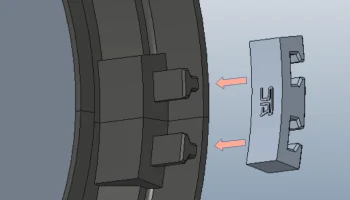

Переверните все вверх дном и установите два фиксирующих блока.

Они предназначены для того, чтобы детали оставались вместе, не расшатываясь сами по себе, поэтому может потребоваться небольшое усилие, чтобы дотолкнуть их до конца. Если приложенная сила слишком велика, проверьте детали на наличие комков нити или чего-либо еще, что следует удалить.

Шаг 5.

Установите механизм часов и стрелки в соответствии с руководством к механизму движения.

Обязательно опускайте руки как можно глубже. Они по-прежнему должны иметь возможность двигаться, но достаточно глубоко, чтобы не столкнуться со следующей рукой.

Обратите внимание: модели секундной стрелки для печати не существует, поэтому вам придется вынуть секундную стрелку из набора механизма движения часов и обрезать ее до нужной длины.

Версия: 1.3-25. Декабрь 2022 г. / Slicer: PrusaSlicer Версия 2.5.0
