Часы Птолемея Прусамента

«Который час? Пришло время для новых нитей!»

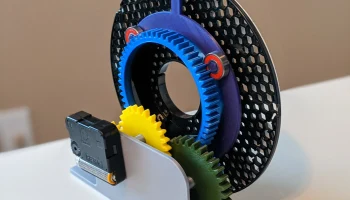

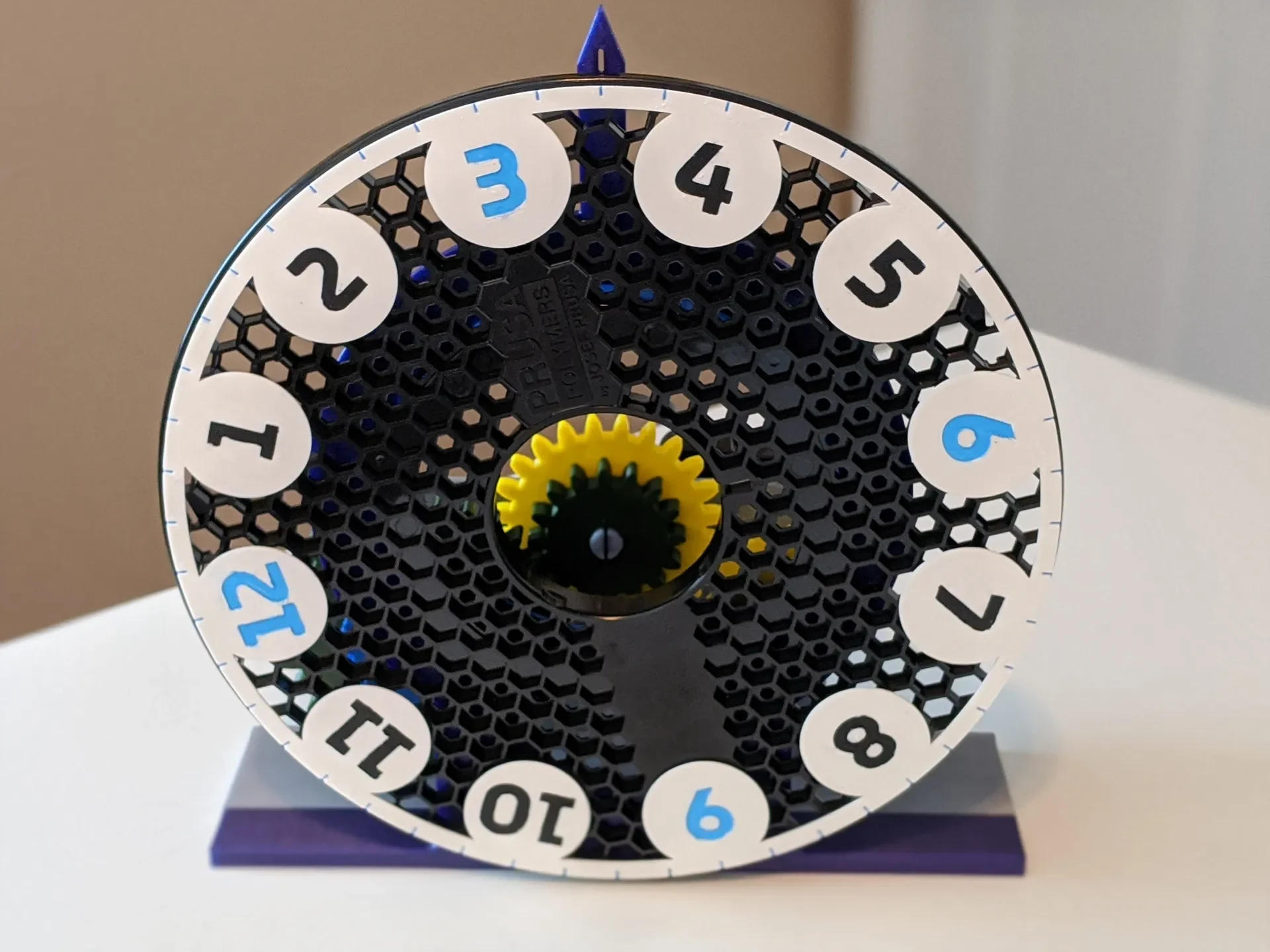

Часы Птолемея — это часы, в которых циферблат вращается, а стрелки остаются неподвижными. Используя пустую катушку нити Prusament, вы можете распечатать эти стильные часы и украсить свое пространство для печати.

Чтобы эффективно использовать эту модель, вам понадобится часовой двигатель с высоким крутящим ��оментом (обычный часовой двигатель не будет достаточно мощным, чтобы перемещать шестерни) и 4 подшипника для коньков.

Распечатать инструкции
Прусамент Птолемеевские часы

Посмотрите это в действии:

(На YouTube)

Если вы хотите внести какие-либо изменения в модель, она имеет открытый исходный код и готова для вашего вклада на GitHub.

Прежде чем начать...

Необходимы дополнительные детали

Чтобы эти часы заработали, необходимо несколько дополнительных ненапечатанных деталей:

Мощный тактовый двигатель
(4) Подшипники для коньков 608-2RS
Дополнительно: смазка, оставшаяся от узла принтера.

Примечание. Я не получаю никаких комиссий за ссылки на эти продукты. Они представлены только в качестве примера, поскольку это те детали, которые я купил. Если вы покупаете другой часовой двигатель, убедитесь, что он имеет такие же размеры, иначе он может не работать. Если это не так, файл OpenSCAD, использованный для создания модели, имеет открытый исходный код, поэтому вы можете вносить любые изменения, необходимые для вашего двигателя.

Руководство по печати

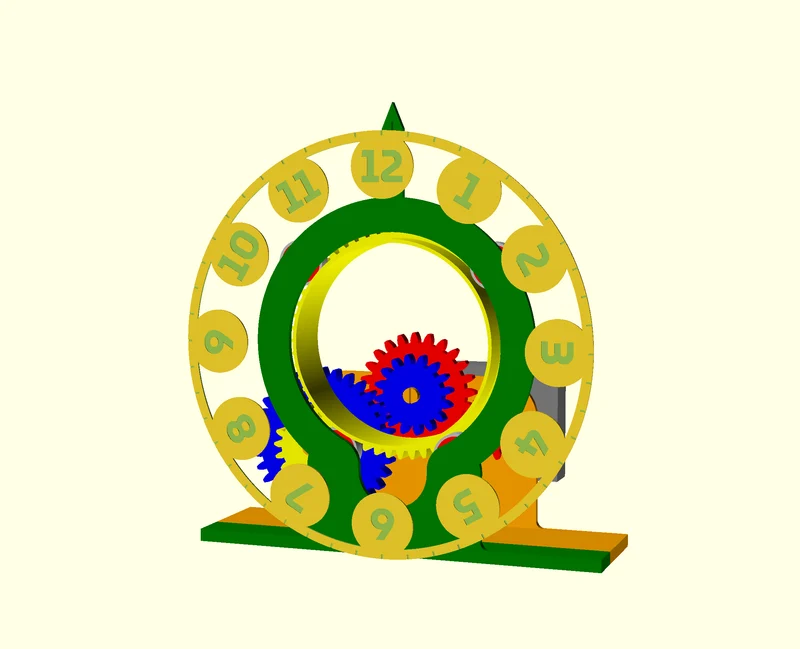

Вот 3D-рендеринг деталей, которые вы распечатаете для сборки этих часов. Я пометил детали цветом, чтобы их было легче идентифицировать:

Зеленый — двигатель и пластина шестерни
Оранжевый — подставка для циферблата
Красный — мотор-редуктор часов
Красный/синий — вторая передача
Синий/Желтый — Третья передача
Желтый — шестерня шпинделя Prusament
Золотой/зеленый — циферблат

Шестерни

Самый важный фактор для того, чтобы сделать эти часы функциональными, — это напечатать шестерни как можно легче, чтобы уменьшить нагрузку на часовой двигатель. Для этого вам нужно будет изменить некоторые настройки по умолчанию при их печати. Используя PrusaSlicer, я рекомендую начать с настроек печати «КАЧЕСТВО 0,20 мм» и внести следующие настройки для шестерен:

Заполнение: 5%
Твердые слои:
Внизу: 2
Топ: 3

Не беспокойтесь о структурной целостности шестерен: двух периметров достаточно, чтобы получились крепкие зубья. Небольшое количество заполнения и уменьшенное количество сплошных слоев достаточно прочны, чтобы удерживать корпус механизма вместе и печатать красивые поверхности, не добавляя при этом слишком большого веса.

Структурные части

Что касается структурных частей часов — пластины двигателя и шестерни, а также подставки для циферблата — я решил напечатать их более тяжелыми, чтобы обеспечить достаточный вес для уравновешивания шпинделя Prusament и часового двигателя. Я распечатал их с настройками PrusaSlicer по умолчанию для «КАЧЕСТВА 0,20 мм» с одним изменением:

Заполнение: 35%

Циферблат

Циферблат имеет толщину всего 1 мм с некоторыми более мелкими деталями, поэтому я рекомендую печатать его с настройками PrusaSlicer «ДЕТАЛИ 0,10 мм». Если вы не используете PrusaSlicer, вы можете печатать с высотой слоя 0,10 мм и заполнением 100%, чтобы получить те же результаты.

Примечание. ��удьте осторожны при снятии циферблата с рабочей пластины. Он очень легкий и тонкий, пластик легко случайно помять или сломать.

Инструкции по сборке

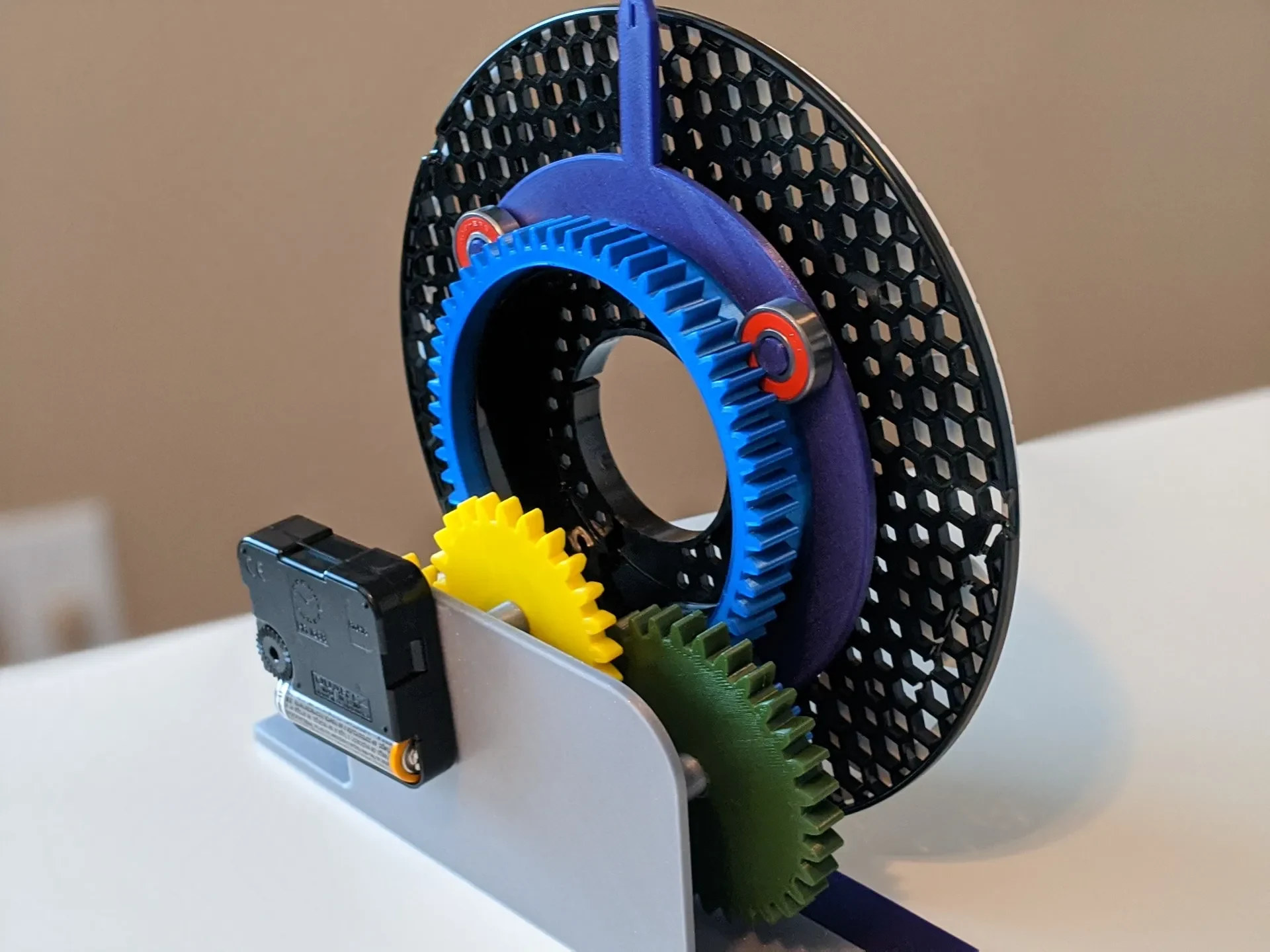

Вот все распечатанные части часов. Я распечатал эти демонстрационные часы с деталями разных цветов, чтобы было легче следовать инструкциям. (Шестерни, которые должны сопрягаться друг с другом, имеют один и тот же цвет.) Я настоятельно рекомендую использовать переключатель цвета при печати шестерен, потому что это выглядит довольно хорошо!

Шаг 1

Протолкните стержень часового двигателя через отверстие в пластине двигателя и шестерни. Наденьте шайбу и гайку на шток и вручную затяните гайку до пластины.

Затяните гайку двигателя часов с помощью гаечного ключа или плоскогубцев. Гайка должна быть очень тугой, чтобы двигатель не вращался сам, а не часовые шестерни.

Шаг 2

Плотно прижмите шестерню часового двигателя к минутному стержню часового двигателя. Убедитесь, что он параллелен пластине часов.

Шаг 3 (необязательно)

Если у вас осталась смазка Prusa,
