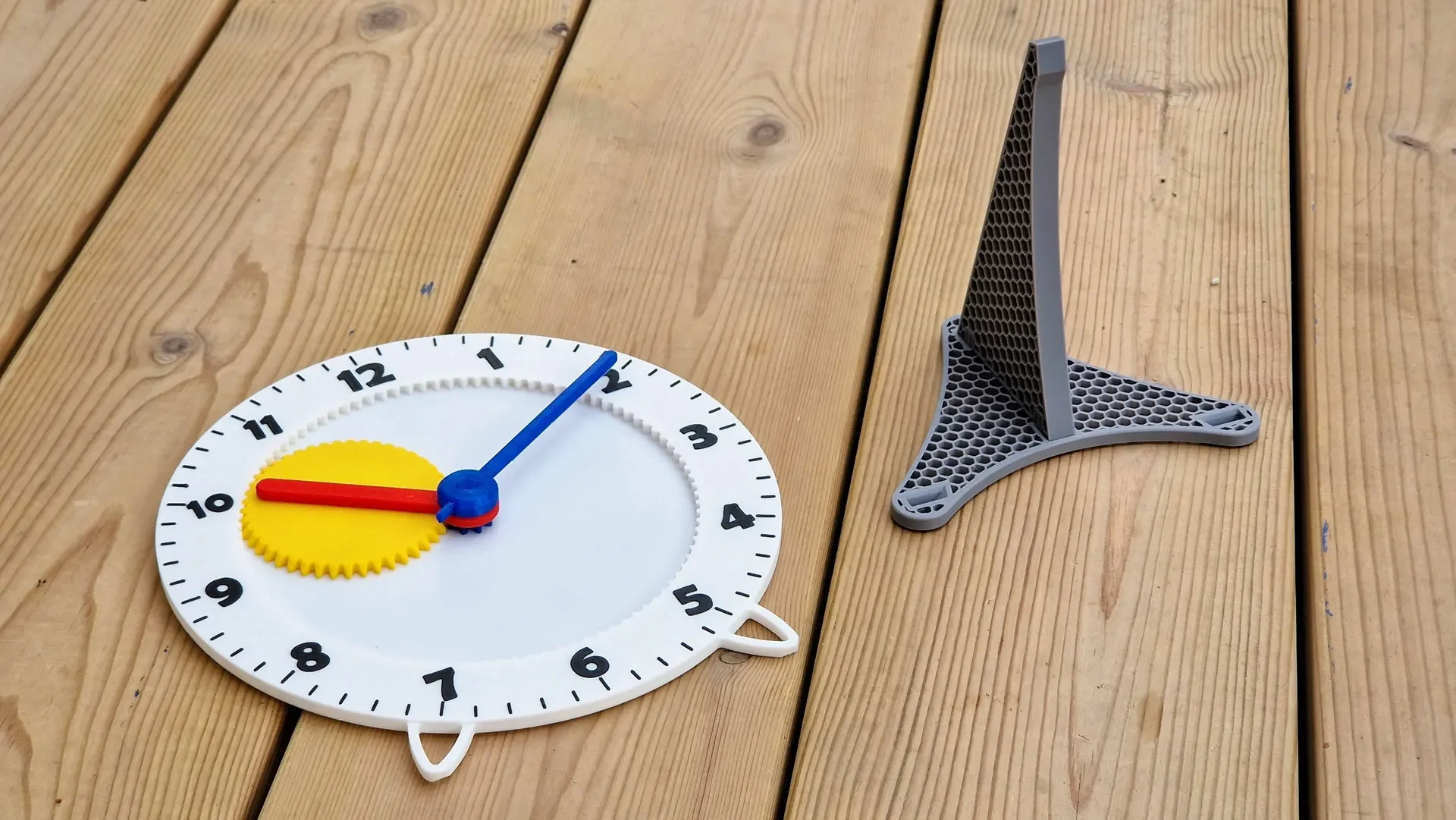

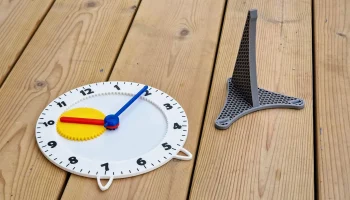

Образовательные часы

Background

Мне захотелось сделать свой простой вариант учебных часов, которые были у моей воспитательницы в детском саду, когда я была маленькой. Я хорошо помню, как было очень весело просто играть, наблюдая, как планетарный механизм перемещает руки. Это облегчило понимание связи между часовой и минутной стр��лками, и тот факт, что это были физические часы, к которым можно было прикоснуться, также доставлял такое приятное чувство. Все остальные часы в комнате были запрещены для детей.

Он создан в первую очередь для образовательных целей, но это также и забавная игрушка.

Рекомендуемые настройки
Материал: ПЛА
Сопло: Ø0,4 мм
Высота слоя: 0,2 мм
Заполнение: минимум 15 %
Периметры: 2 минимум

Область печати: оригинальный размер 205х200 мм. Он должен хорошо уменьшиться до размера Prusa Mini, но я не пробовал (в какой-то момент понадобится сопло меньшего размера).

Общий вес: 108 г (∓ некоторое количество в зависимости от плотности заполнения)

Никаких подставок или клея не требуется!

Такие материалы, как PETG или ABS с большей деформацией, могут стать проблемой для стрелок часов. Допуски для этих материалов также могут быть немного жесткими.

Обратите внимание на ориентацию печати в описании каждой детали!

Минутная стрелка очень тонкая и может потребовать использования козырька.

В эстетических целях я рекомендую распечатать подставку для часов, используя 0 верхних и нижних слоев, чтобы раскрыть узор заполнения. Просто имейте в виду, что слишком низкий процент заполнения может привести к тому, что части «ножек» на основании подставки для часов будут трудно печатать должным образом! Я использовал Honeycomb 15%.

Инструкции по сборке
Поместите центральный штифт в центральное отверстие циферблата.

Расположите плоскую поверхность так, чтобы она была обращена к отметке «12».

Соберите часовую стрелку и планетарную шестерню. Убедитесь, что они могут вращаться (небольшое сопротивление допустимо).

Поместите планетарную передачу с часовой стрелкой на циферблат. Включите шестерни между планетарной шестерней и кольцевой шестерней.

Ориентируйт�� часовую стрелку на отметку «12». Обратите внимание, что 2 зубца должны быть симметричны центральной линии центрального штифта.

Поместите солнечную шестерню на центральный штифт так, чтобы конец шестерни был обращен к циферблату.

Убедитесь, что Sun Gear правильно ориентирован по отметке «12». Зацепите зубцы между солнечной шестерней и планетарной шестерней.

Верхняя поверхность Sun Gear должна находиться на одном уровне с верхней поверхностью центрального штифта.

Соберите минутную стрелку солнечной шестерни со стороны отметки «12».

Соедините основание подставки для часов с опорой подставки для часов.

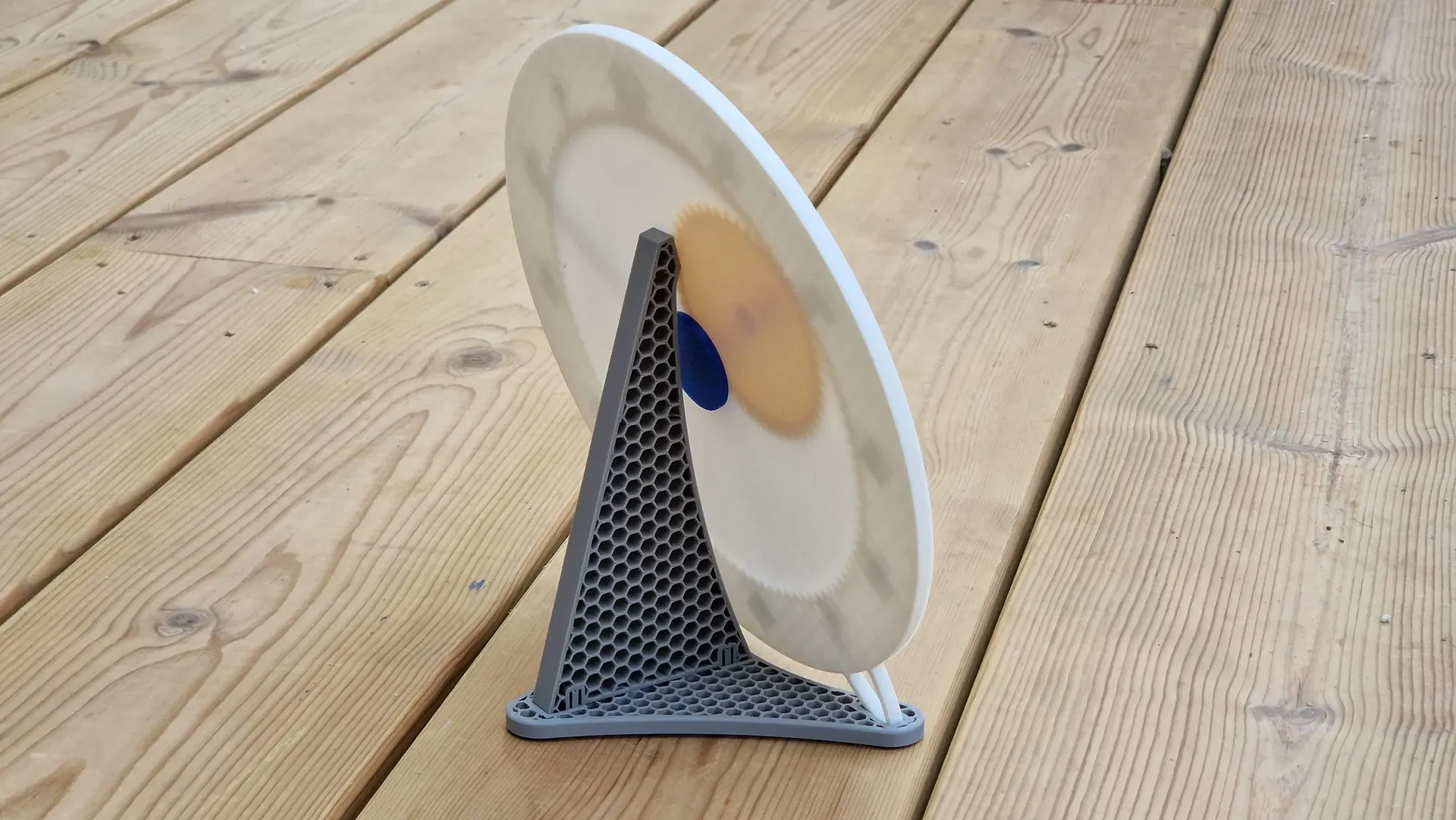

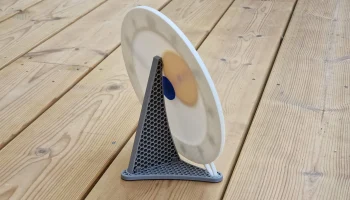

Поместите образовательные часы на подставку для часов.

Интересный факт

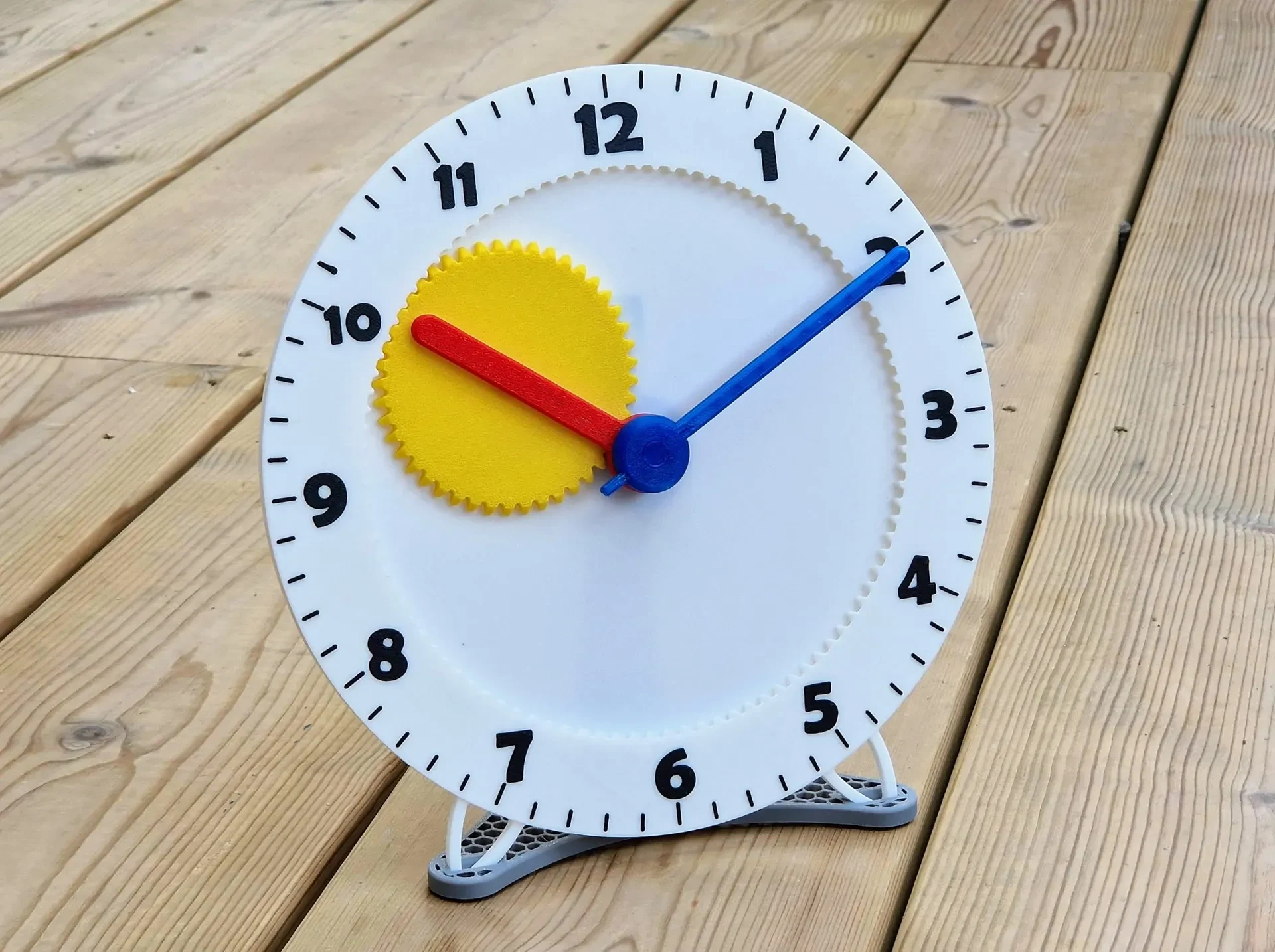

Общее соотношение между шестернями сос��авляет 1:11. Да, вы правильно прочитали; это не 1:12 из-за планетарной передачи.

Малая (солнечная) шестерня имеет 9 зубьев, а планетарная — 45 зубьев. Это передаточное число 1:5.

Кольцевая шестерня имеет 99 зубьев. Отношение между ним и планетарной передачей составляет 99/45 = 2,2.

Теперь умножьте 1:5 на 2,2 и получите 1:11.

Так почему? Это потому, что один дополнительный оборот мы получаем от самой планетарной шестерни, которая движется внутри неподвижного кольца. снаряжение.
