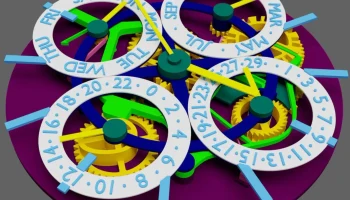

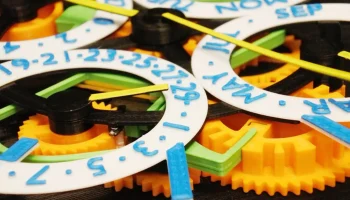

3D-печатные часы с вечным календарем

Часы с вечным календарем

Вечный календарь — один из представительных механизмов усложнения часов. Он показывает правильную дату до 2099 года без исправлений, поскольку он может обрабатывать месяцы любой длины, включая февраль високосных лет.

Особенности

Механический вечный календарь, который можно увидеть только на очень дорогих часах.

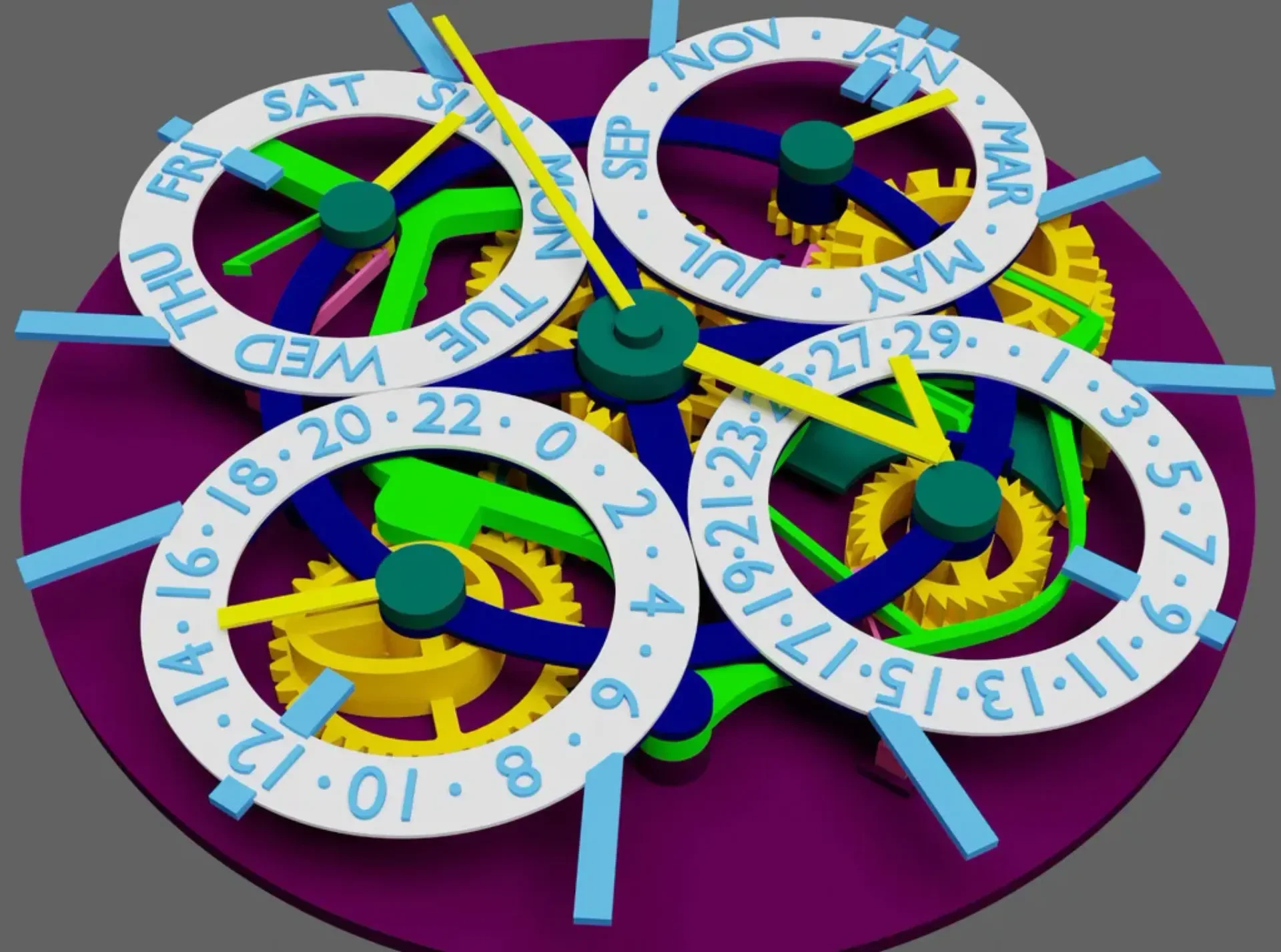

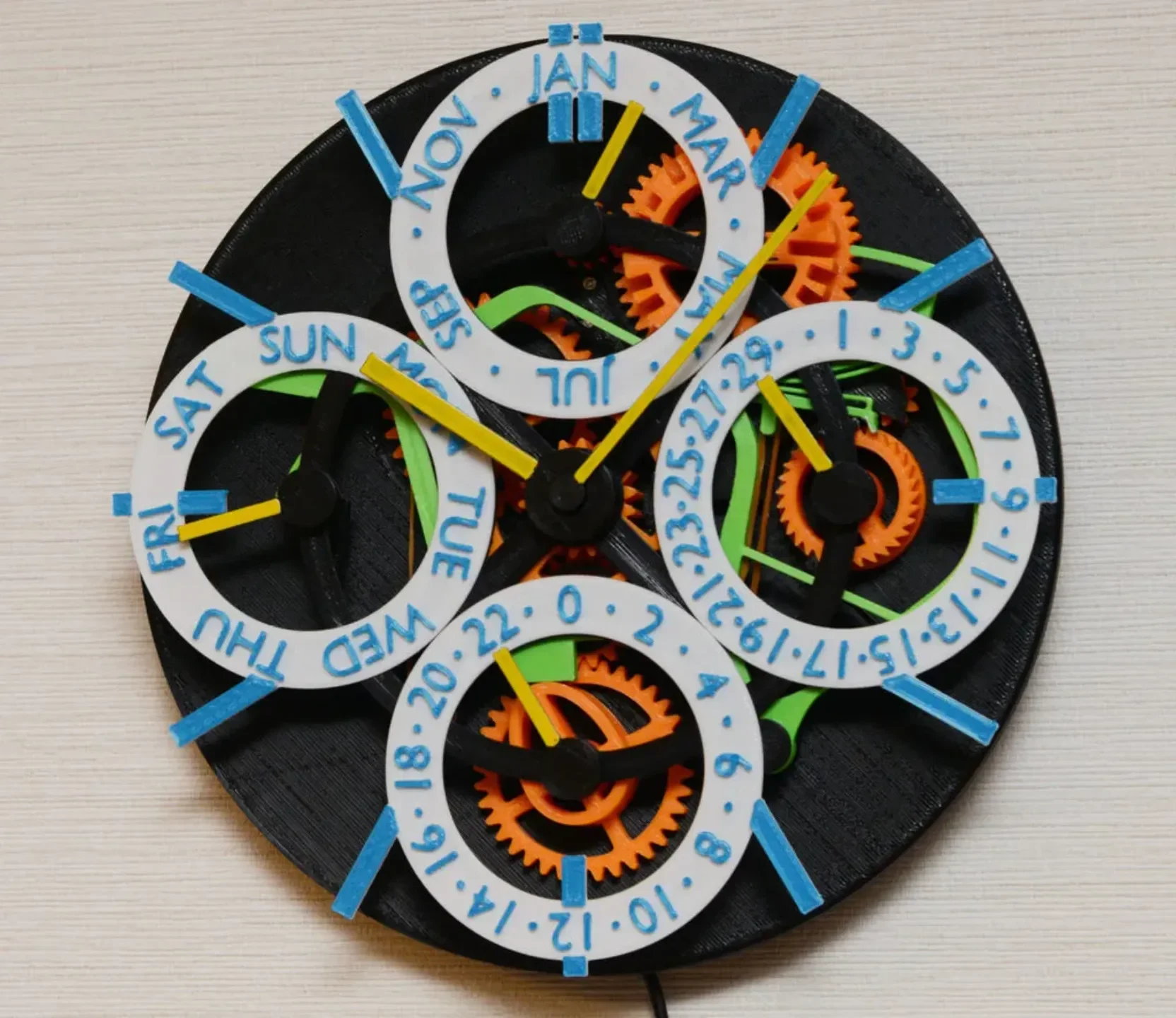

Эти часы имеют четыре дополнительных циферблата, которые показывают 24 часа, месяц, дату и день недели.
Готов к практическому использованию. Сами часы имеют электрический привод и более точны, чем механические. Нет необходимости наматывать
Простая настройка календаря прямым манипулированием стрелками.

Особенности дизайна

Четыре дополнительных циферблата расположены регулярно
Все шесть рук вращаются по часовой стрелке.
Каркасная конструкция, обеспечивающая максимальную видимость механизма.
Не используются подшипники или металлические валы, но работает плавно.
Нет головок винтов спереди
Вам не нужны подставки при 3D-печати
Можно печатать на относительно небольших принтерах, включая Prusa MINI (максимальный размер детали 180 x 180 мм).

Для создания шестерен я использовал аддон «Precision Gears» для Blender, makertales.gumroad.com/l/PrecisionGears.

Видео
Как сделать
Необход��мые детали
Шаговый двигатель с редуктором 28BYJ-48 и схема управления поставляются с
Arduino nano или другой микроконтроллер.
Один тактильный переключатель
Саморезы 2 мм
Тонкие резинки
Смазки (силиконовая смазка)
Двусторонняя клейкая лента
Пожалуйста, посмотрите ��идео «Руководство по сборке» выше.
Шаг 1. Сборка передней части.

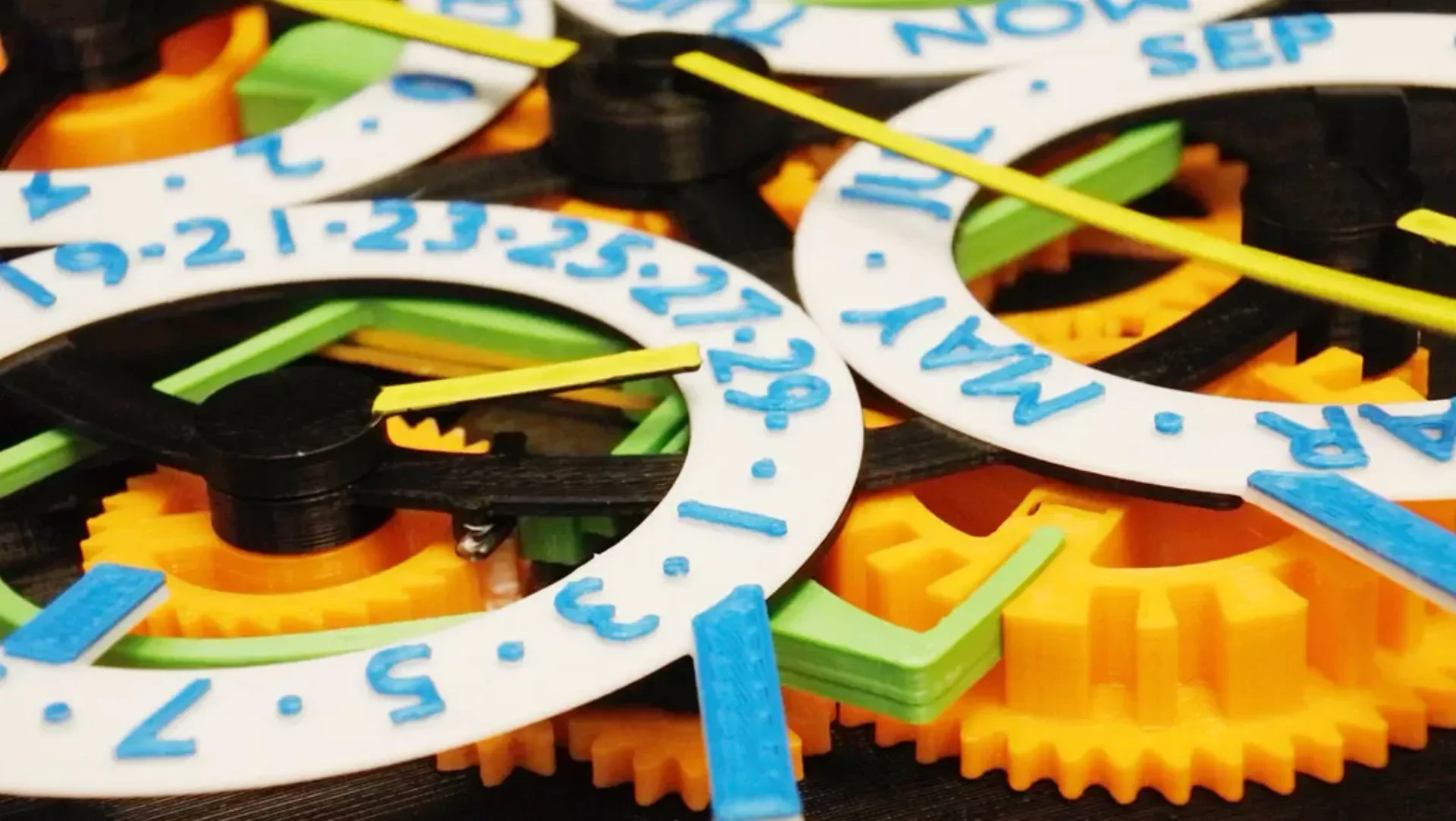

Передняя рама удерживает все руки и несколько передач.

Перед сборкой убедитесь, что все оси вращаются плавно.
Хорошо удалите с деталей мусор и капли, чтобы обеспечить плавное вращение.
Отрегулируйте прочность резинок. Основной рычаг (зеленая часть) должен плавно возвращаться за счет натяжения более прочной резиновой ленты.
Шаг 2. Сборка задней части.

На задней панели находится несколько промежуточных шестерен, крючки и шаговый двигатель.

Шаг 3. Вступите в бой с двумя отрядами

Соедините передний и задний узлы.

Наблюдайте здесь и там, чтобы задействовать их, не мешая друг другу. В частности, их блокируют защелкивающиеся крючки и основной рычаг.
Их лучше задействовать программным колесом в положении февраля (на самом глубоком канале).
Отрегулируйте положение (фазу) шестерни месяца и программного колеса.
Отрегулируйте позиции (фазы) 12 и 24 часов.

Убедитесь в плавности движения всех частей без двигателя.

Затем прикрепите шаговый двигатель двумя саморезами.

Шаг 4. Распечатайте и приклейте дополнительные циферблаты
Вы можете выбрать два типа дополнительных циферблатов месяцев. У одного сверху DEC, а у другого JAN.
Распечатайте субциферблаты с функцией «пауза на высоте» для смены материала во время печати. Измените материал на высоте = 1,5 мм.
Приклейте дополнительные циферблаты к передней рамке двусторонней клейкой лентой.
Шаг 5. Протестируйте и запустите
часы с «stepper-test.ino», которые вращают минутную стрелку максимально быстро.
Затем прошейте " clock.ino", чтобы использовать его как обычные часы.
Используйте дополнительные детали (hanger.stl и driver-holder.stl), чтобы закрепить схему и повесить часы на стену.

Операция

Чтобы настроить время, нажмите тактильный переключатель. Часы идут быстро.
При нажатии кнопки сброса часы переводятся на одну минуту вперед.
Чтобы настроить дату, поверните стрелку даты или соответствующую шестерню.
Вы можете перенести дату, потянув вверх левый конец основного рычага (зеленая часть).
Чтобы отрегулировать месяц, потяните вверх главный рычаг, чтобы освободить крючок программного колеса, затем поверните программное колесо. Обратите внимание, что программный диск вращается против часовой стрелки. Буква «Л» означает високосный год.
Чтобы настроить день недели, просто поверните стрелку недели.
