Ракетные часы
Обновление 30 ноября 2023 г.: исправлен STL для второй ноги.

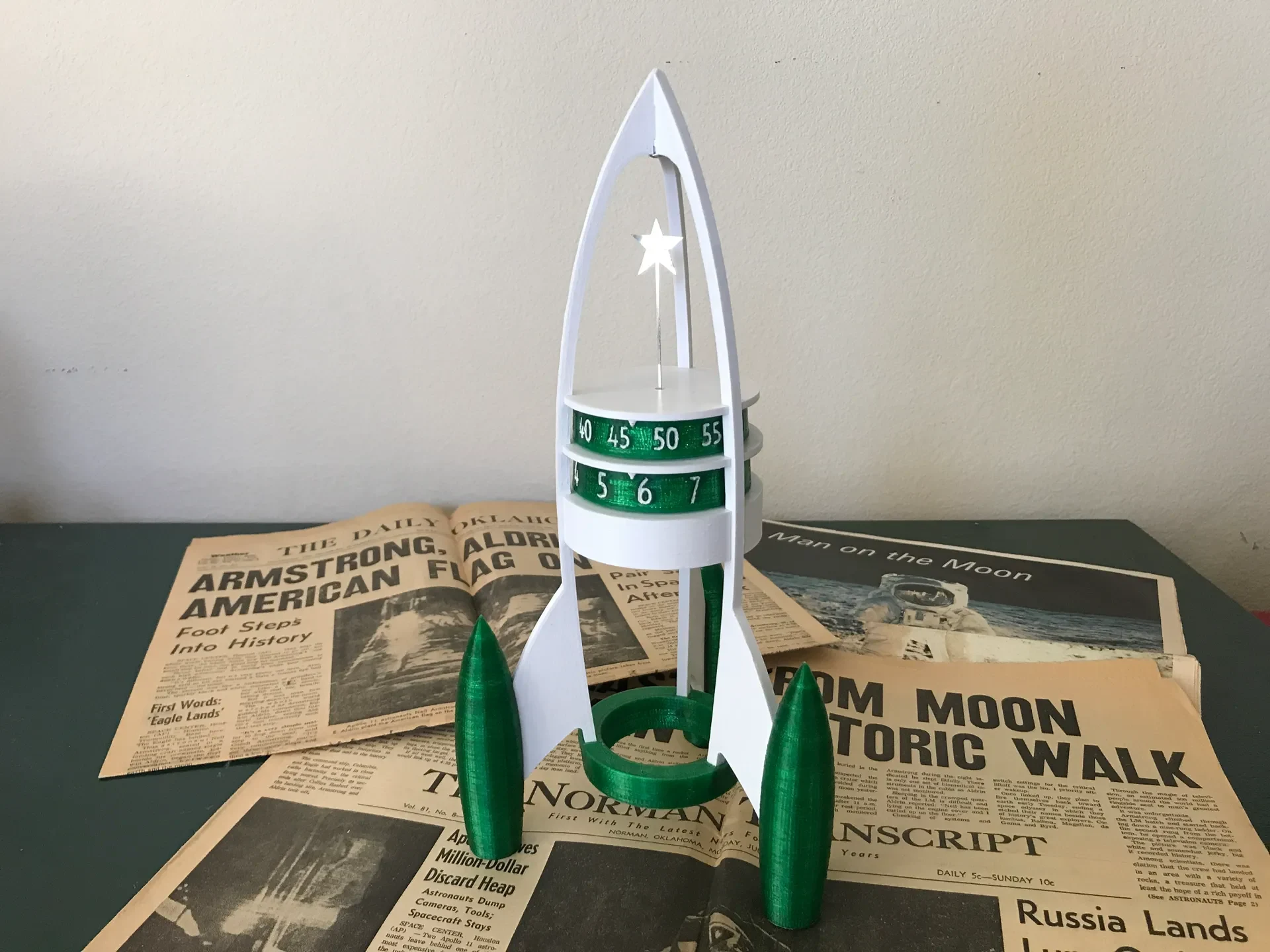

Эти ракетные часы показывают время на вращающихся горизонтальных цилиндрах, а наверху есть место для установки небольшой фигурки по вашему выбору, которая вращается один раз в минуту. Он вдохновлен MB&F Destination Moon. Шрифт на цилиндрах — превосходный шрифт «Вольтер» Ивонны Шюттлер.
Базовое кольцо, часовой и минутный цилиндры должны быть напечатаны в перевернутом виде с опорами и произвольным расположением швов. Остальные детали можно печатать без подставок (думаю, на двигателях это сойдет с рук).
Требуемые детали
7 винтов № 2 × 3/8 дюйма (или аналогичные)
Кварцевый часовой ме��анизм с валом ~13 мм (резьбовая часть ~6 мм, диаметр часового вала ~5 мм), с непрерывной секундной стрелкой (опционально, для установки фигурки)
Инструкции по сборке

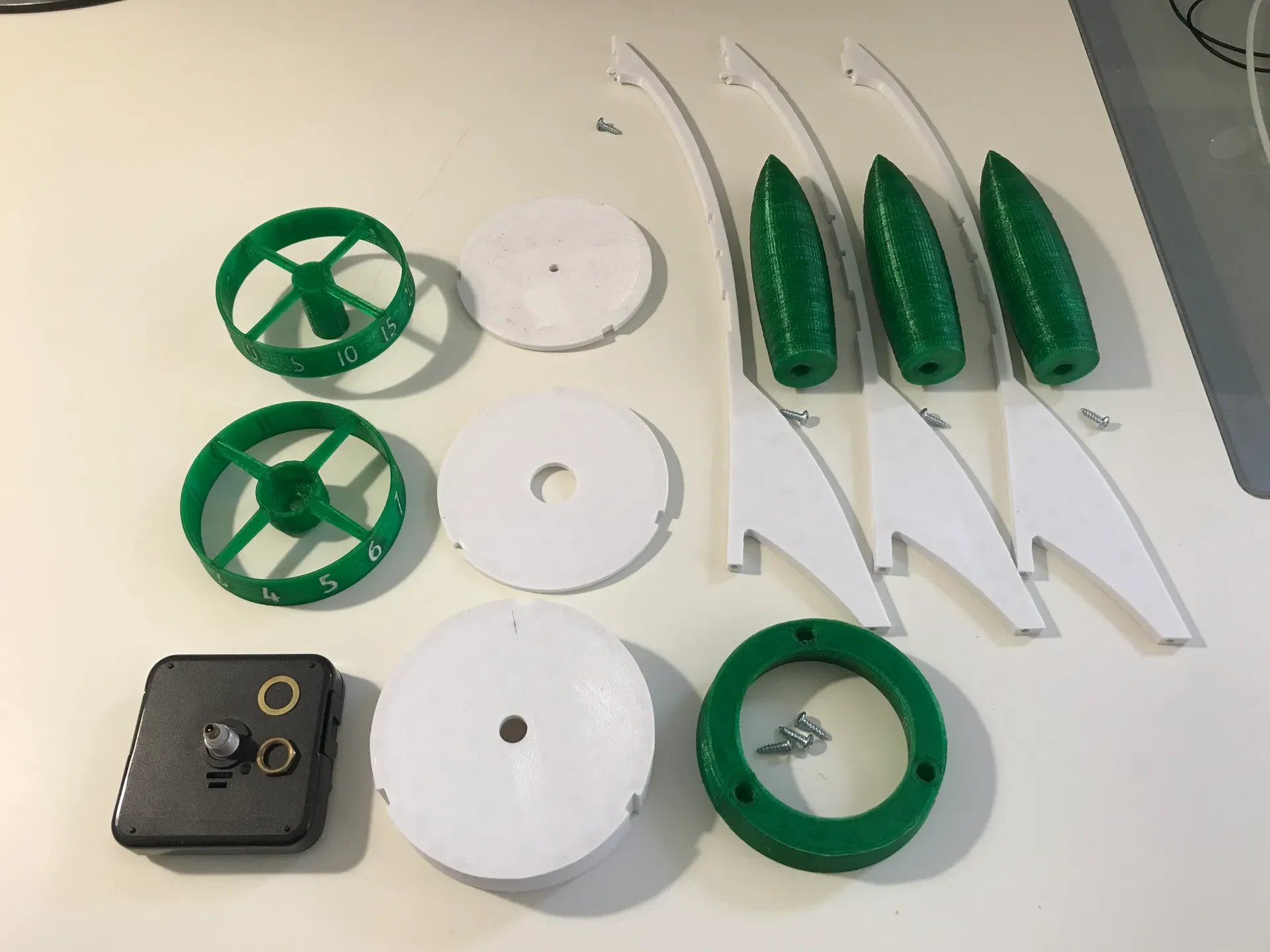

Распечатайте все части. Обратите особое внимание на небольшие крепления на «кончиках» сторон ракеты. Вам также может потребоваться настроить отверстия в часовом и минутном цилиндрах, где они крепятся к механизму, на случай, если ваш механизм изменится.
Заполните цифры на часовом и минутном цилиндрах, используя что-то вроде ручки с белой эмалью.

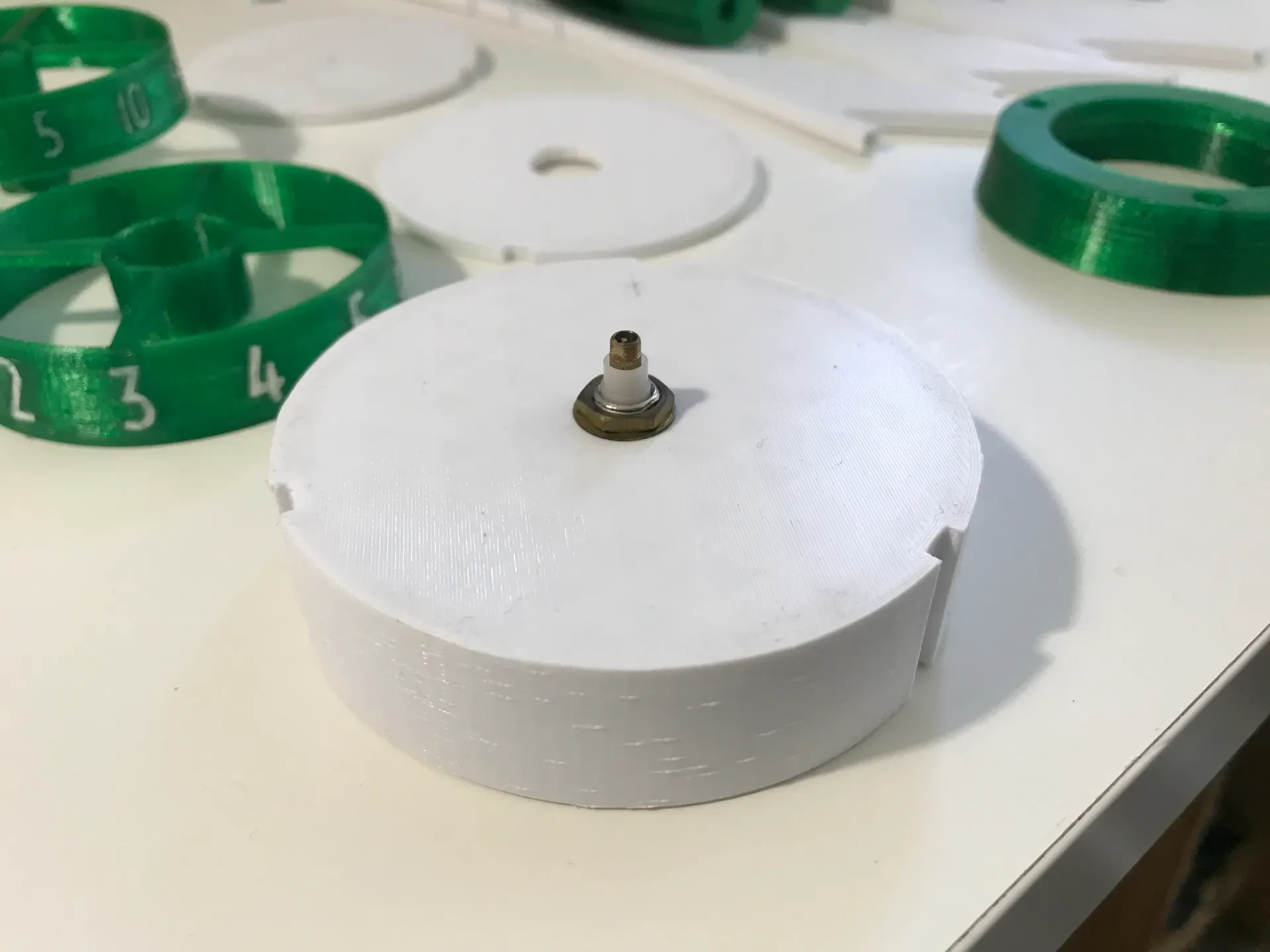

Установите механизм в корпус механизма.

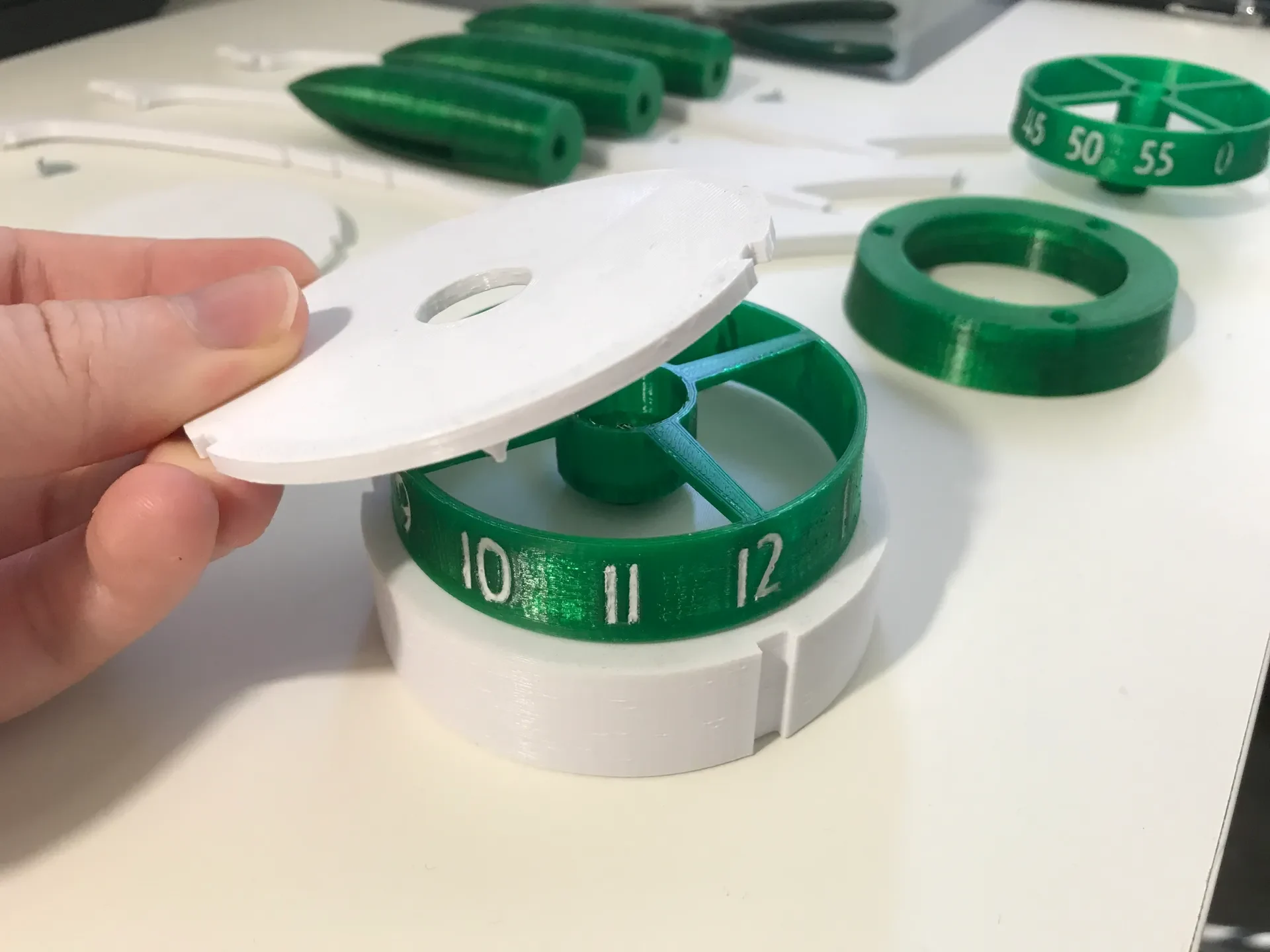

Установите часовой цилиндр и установите на него часовую крышку (с большим отверстием) индикатором вниз.
Установите минутный цилиндр.

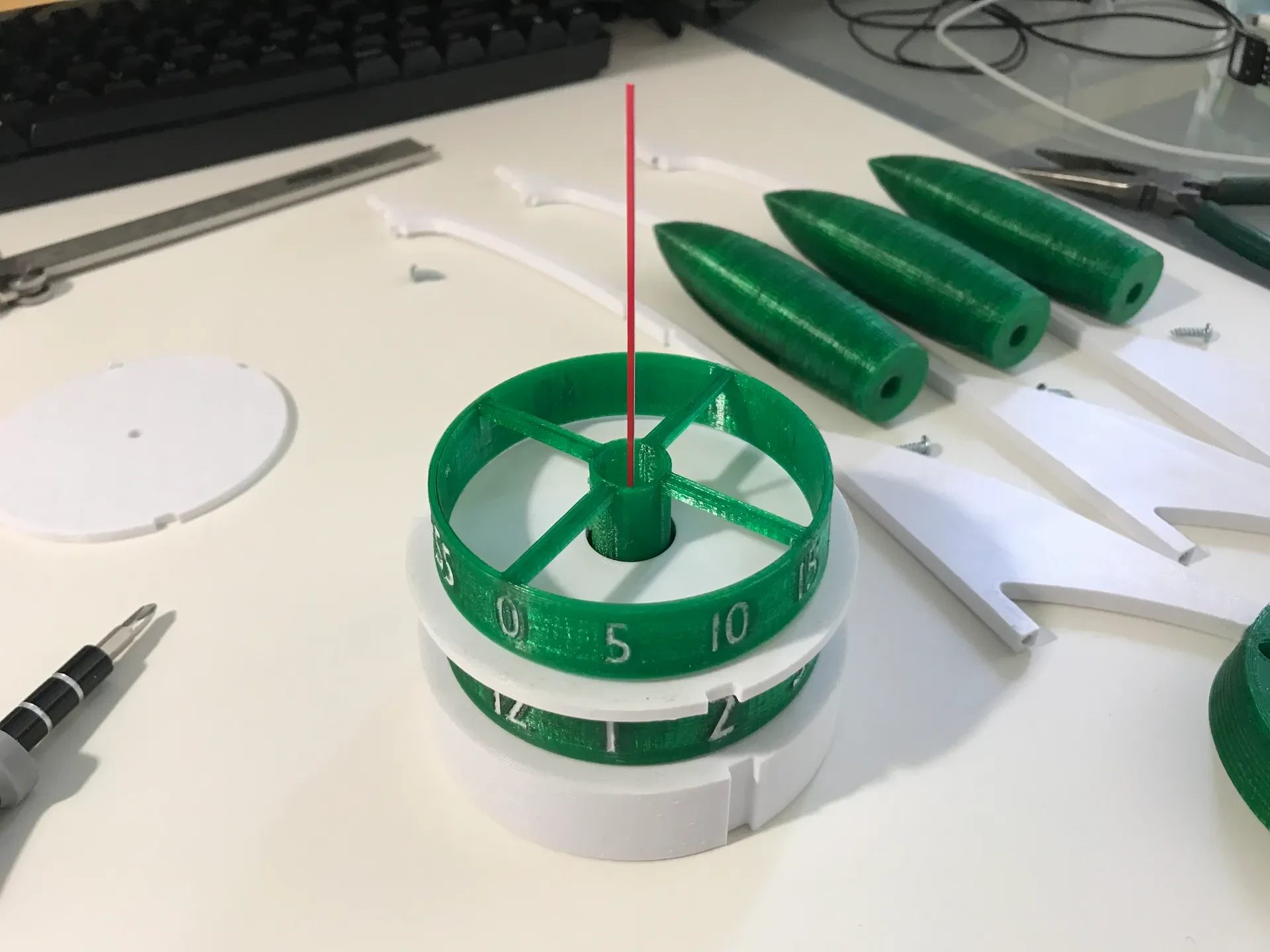

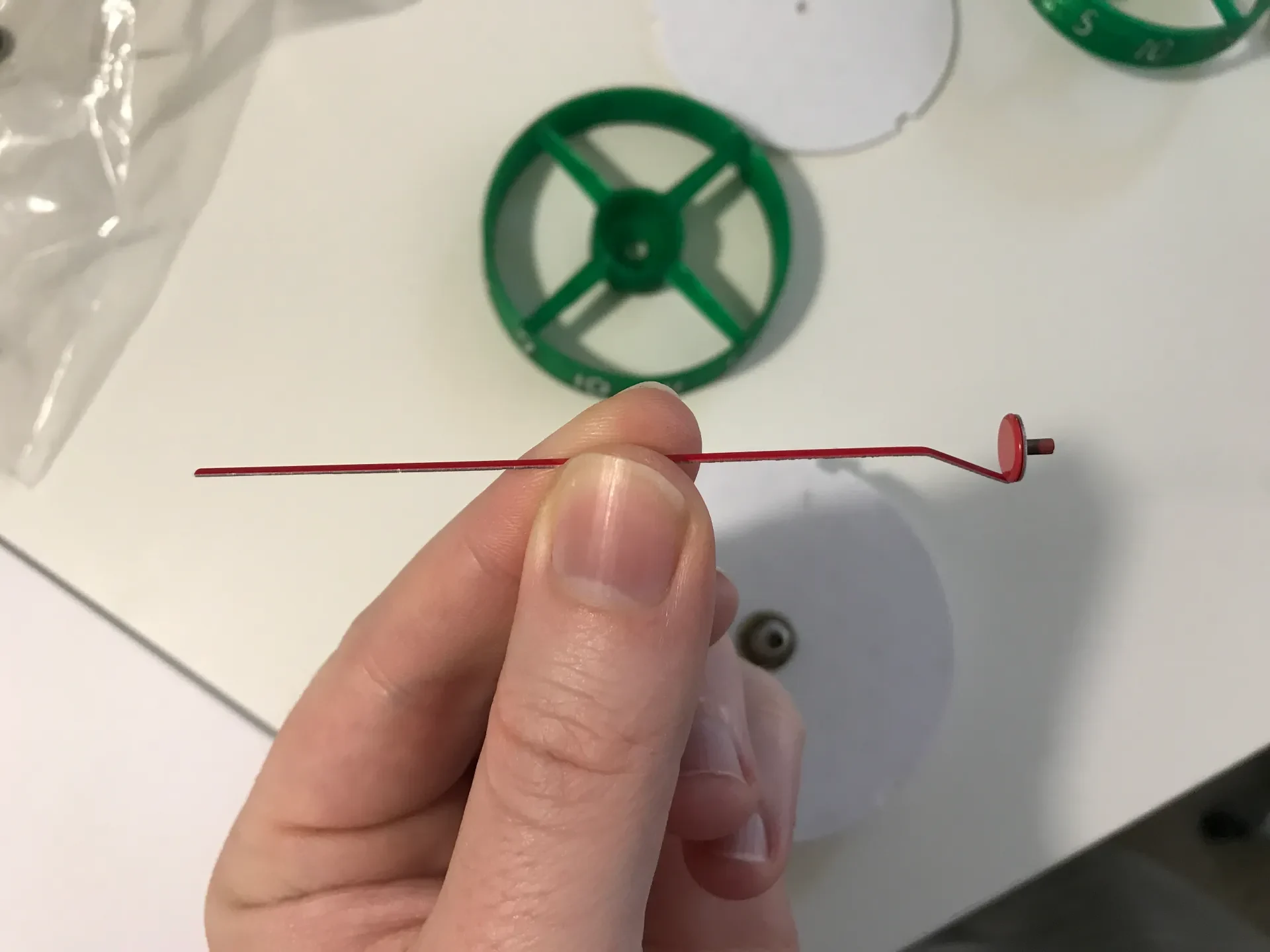

При установке фигурки согните секундную стрелку, как показано, и прикрепите ее к механизму через трубку посередине минутного цилиндра (для этого пригодится длинная плоская отвертка). Убедитесь, что он не трется о боковую часть трубы.
Установите минутную крышку сверху минутного цилиндра так, чтобы индикатор был направлен вниз, а секундная стрелка (если применимо) продевалась в маленькое отверстие.

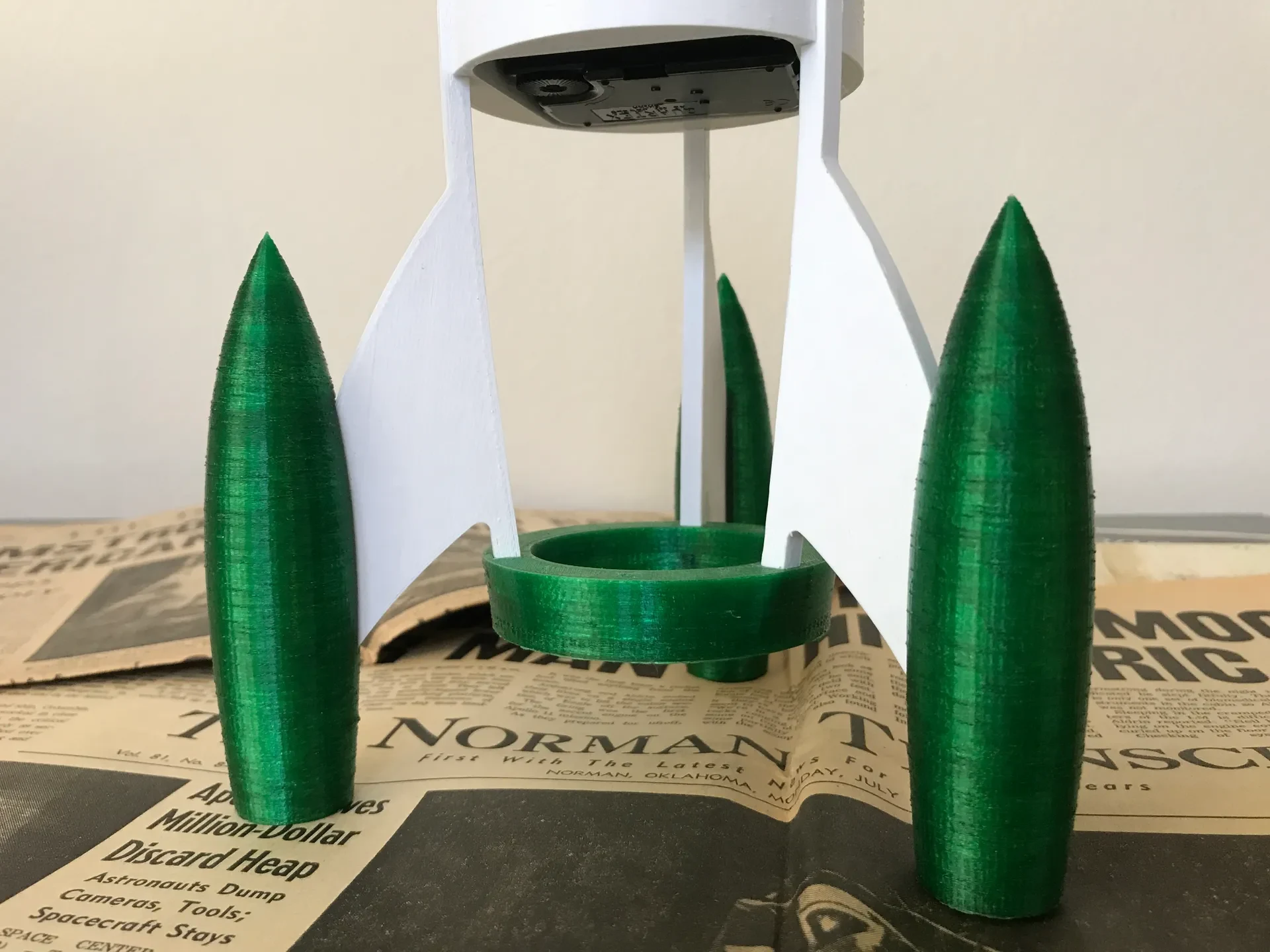

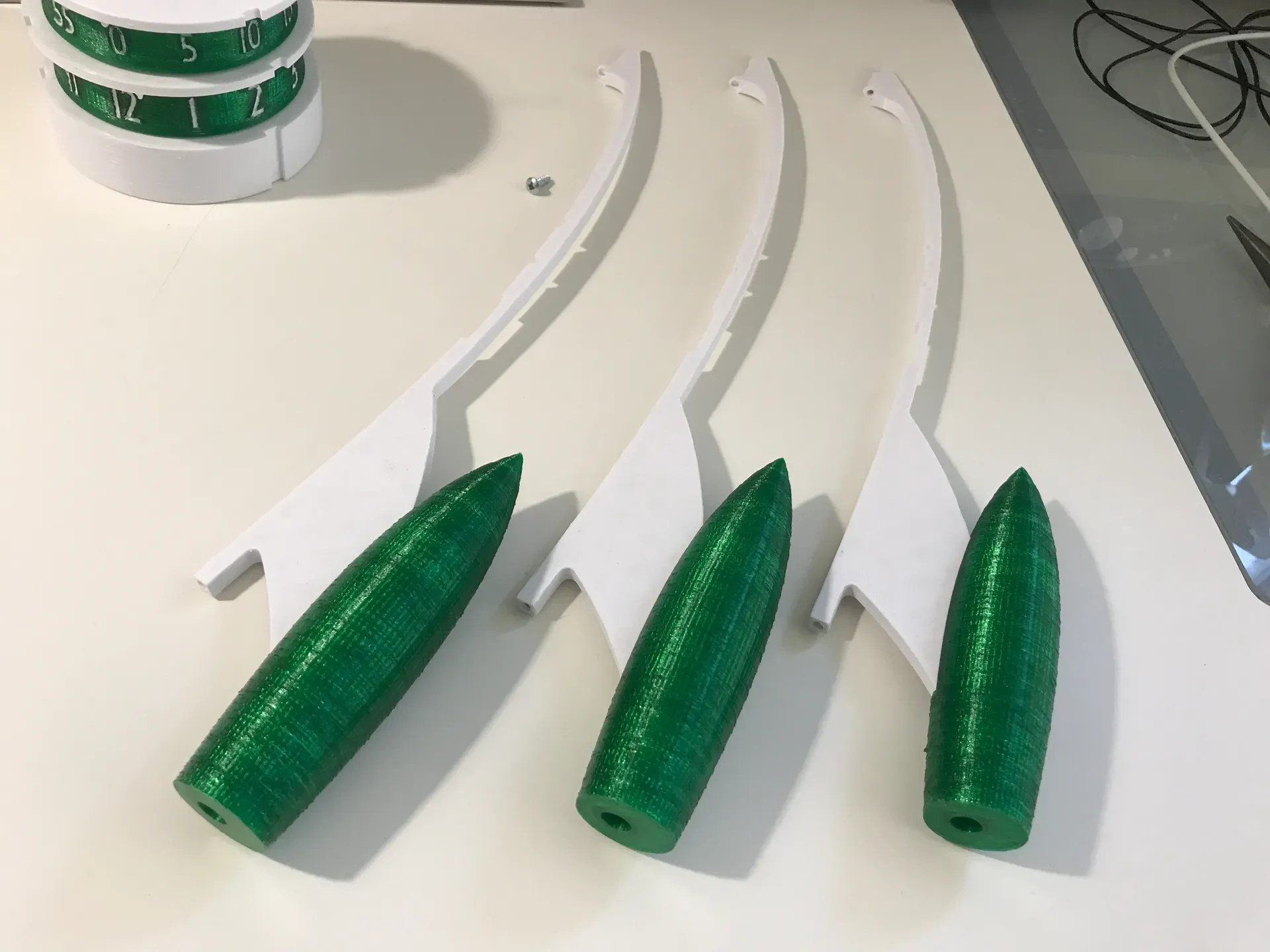

Прикрепите двигатель к нижней части каждой из трех «сторон» с помощью винта.
Соедините «боковые стороны» вместе на кончиках винтом.

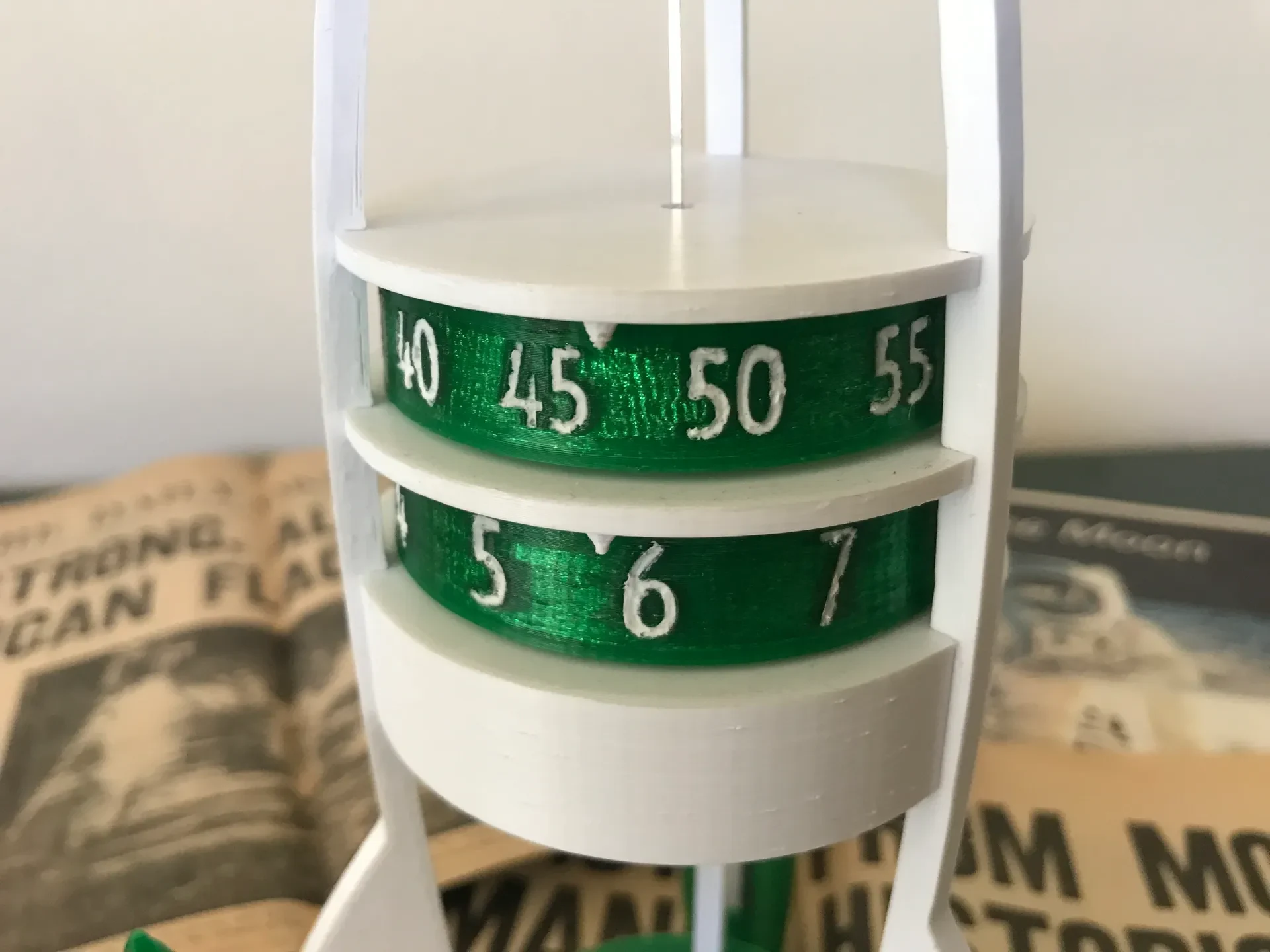

Поднимите механизм и цилиндр в сборе в ракету снизу и осторожно вставьте детали на место, пока все выемки не совместятся, как показано на рисунке. Убедитесь, что индикаторы часовой и минутной крышки совпадают.
Прикрепите базовое кольцо к «бокам» тремя винтами.
Если применимо, прикрепите свою фигурку к кончику секундной стрелки.
