Часы IN-12 Nixie от DelucaLabs
Nixie_ldl_lock IN-12
описание
Репозиторий проекта GitHub: github.com/lorenzo-dl/NIXIE_LDL_CLOCK.
Трубки Никси — это старинный тип дисплея, в котором используется стеклянная трубка, наполненная смесью неона и других газов под низким давлением, таких как аргон.
Внутри трубки находится анод из проволочной сетки и несколько катодов в форме цифр.
Подача питания на один катод окружает его оранжевым тлеющим разрядом.
Этот цвет очень уникален, и его трудно воссоздать с помощью современных технологий, таких как светодиоды, поэтому, хотя эти трубки сегодня довольно редки и их трудно достать, они использовались в нескольких часах.
Я решил сам создать часы Nixie Clock, потому что, когда я впервые поискал в Интернете дизайн, мне не удалось найти модель, которую можно было бы легко распечатать и которая в то же время хорошо выглядела.
Это версия v2, которая сильно изменилась по сравнению с первым прототипом благодаря множеству советов, которые я получил от своих коллег из FabLab Belluno и от посетителей Maker Faire Trieste 2020 и Maker Island Olbia 2020.

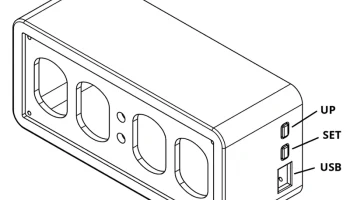

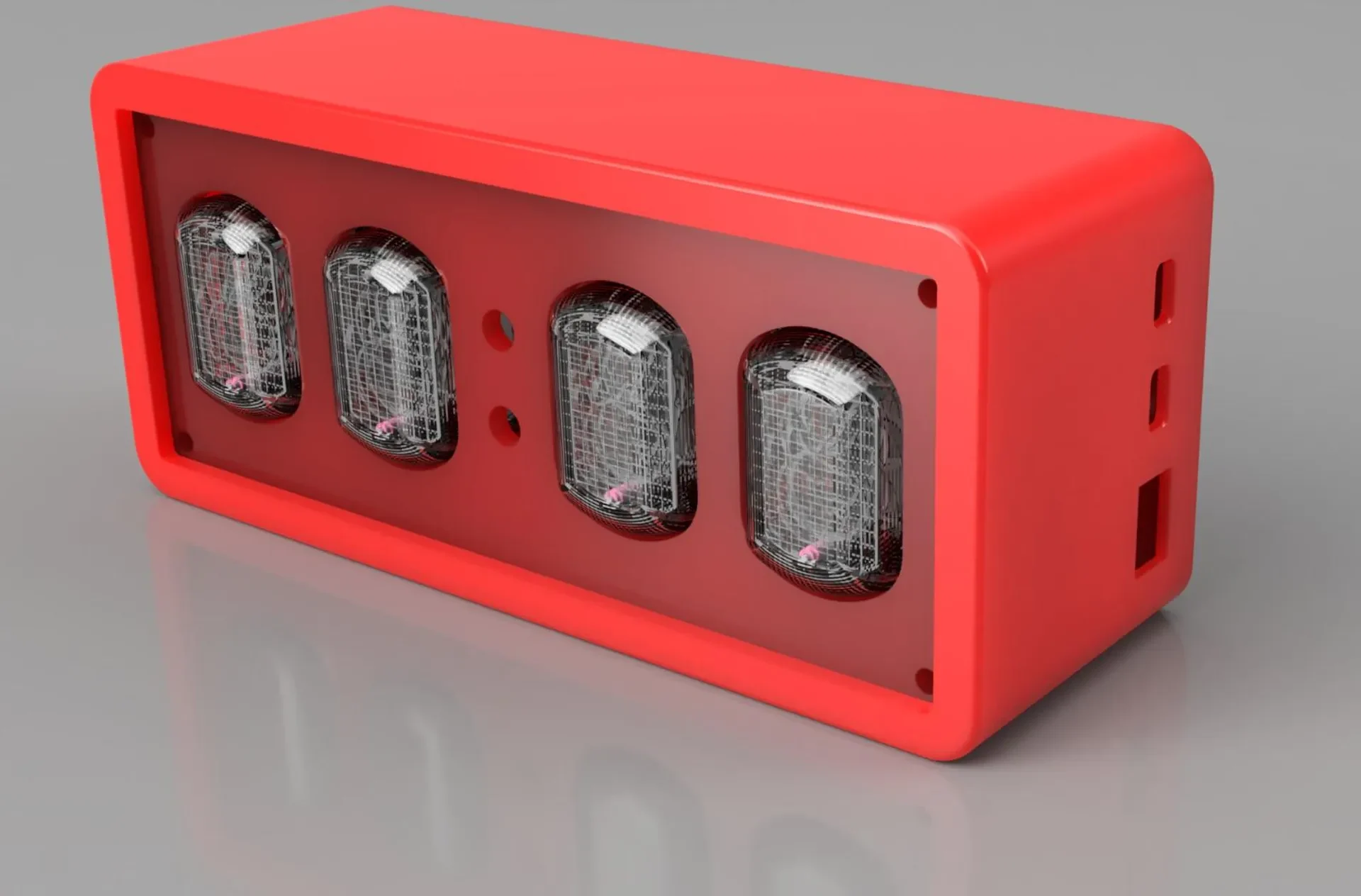

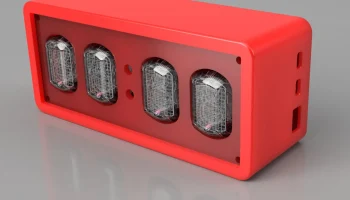

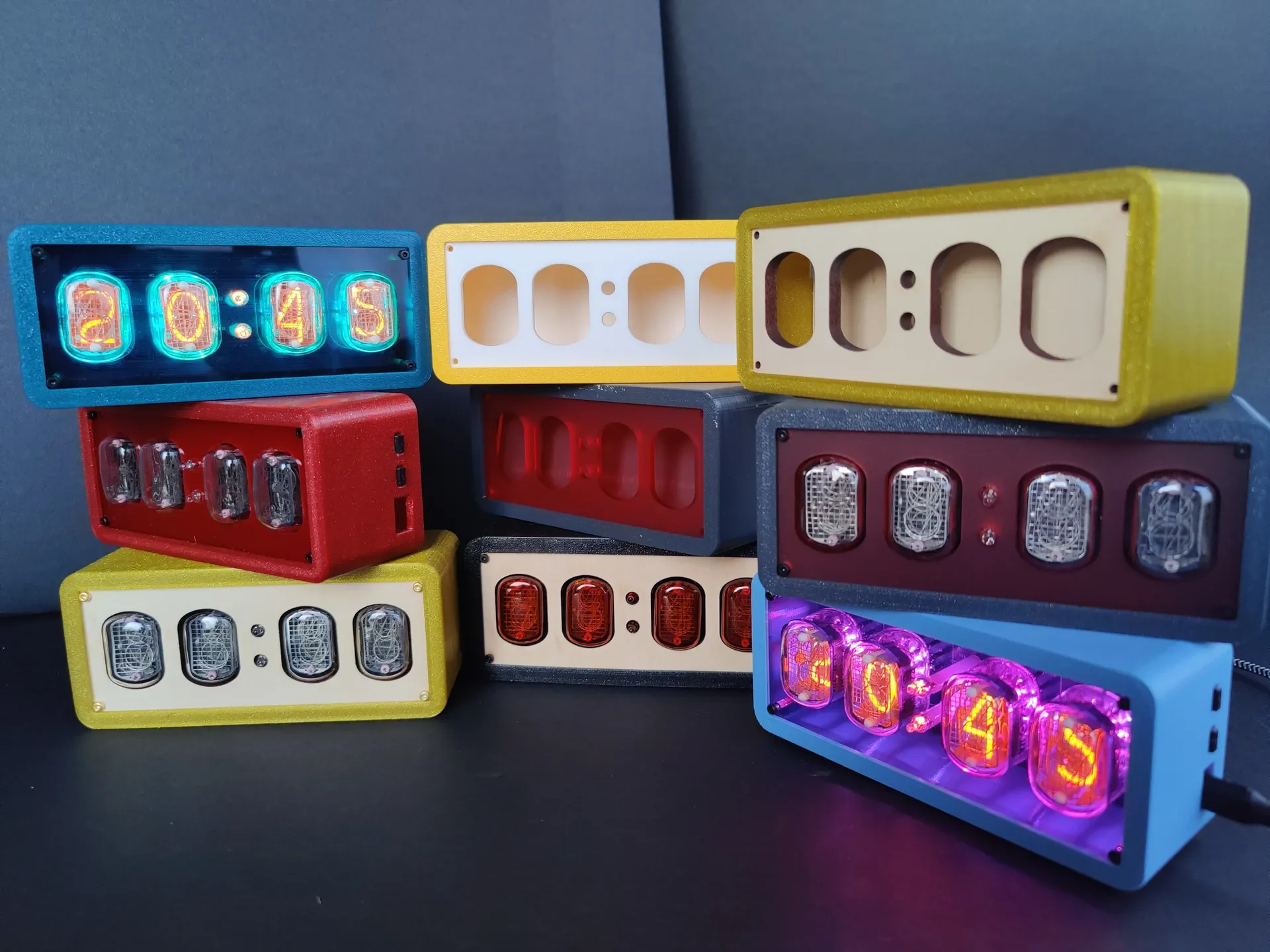

Конструкция состоит из напечатанного на 3D-принтере корпуса, двух напечатанных на 3D-принтере кнопок и двух панелей, вырезанных лазером (которые также можно напечатать на 3D-принтере).
Электроника представляет собой популярную печатную плату «NicieClock_IN12 V4.2», которую можно купить на Ebay или AliExpress примерно за 20 евро. www.ebay.com/itm/233675957492 it.aliexpress.com/item/4000030305104.html (я купил свой по этой ссылке)
В нем используются четыре советских никси ИН-12, которые также можно найти на Ebay. www.ebay.com/sch/nixie+in-12 www.ebay.com/itm/274569259229
Все винты и стойки, необходимые для этого проекта, включены в комплект печатной платы, но если вам не нравится внешний вид серых винтов, можно купить любой винт M2x8 мм (я пробовал, например, черные стальные и титаново-золотые).
Дополнительную информацию о каждом дизайне можно найти в:
3D детали
Детали, вырезанные лазером
Изображения
Настройки печати
Я решил распечатать все детали этих часов из Prusament PETG.
Прежде всего потому, что я хочу от PLA повышенной термостойкости. Выбор Prusament обусловлен постоянством партий и разными цветами.
Я использовал Prusa Slicer и оригинальный Prusa MK3S со станиной с порошковым покрытием для 3D-печати деталей.
Все stls в правильной ориентации.

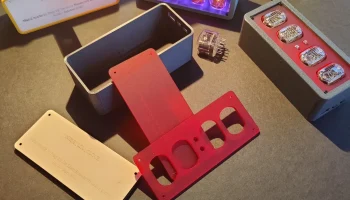

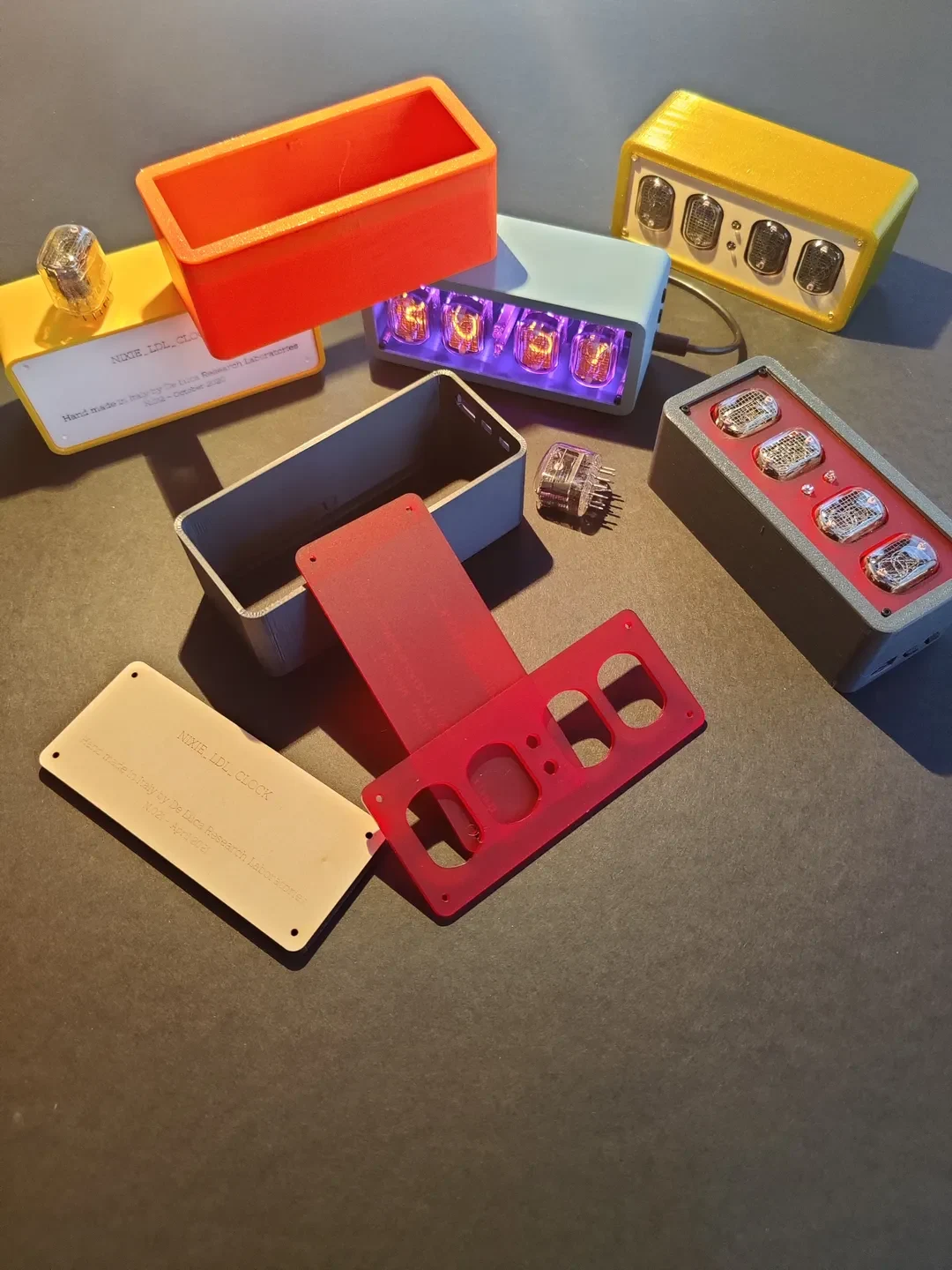

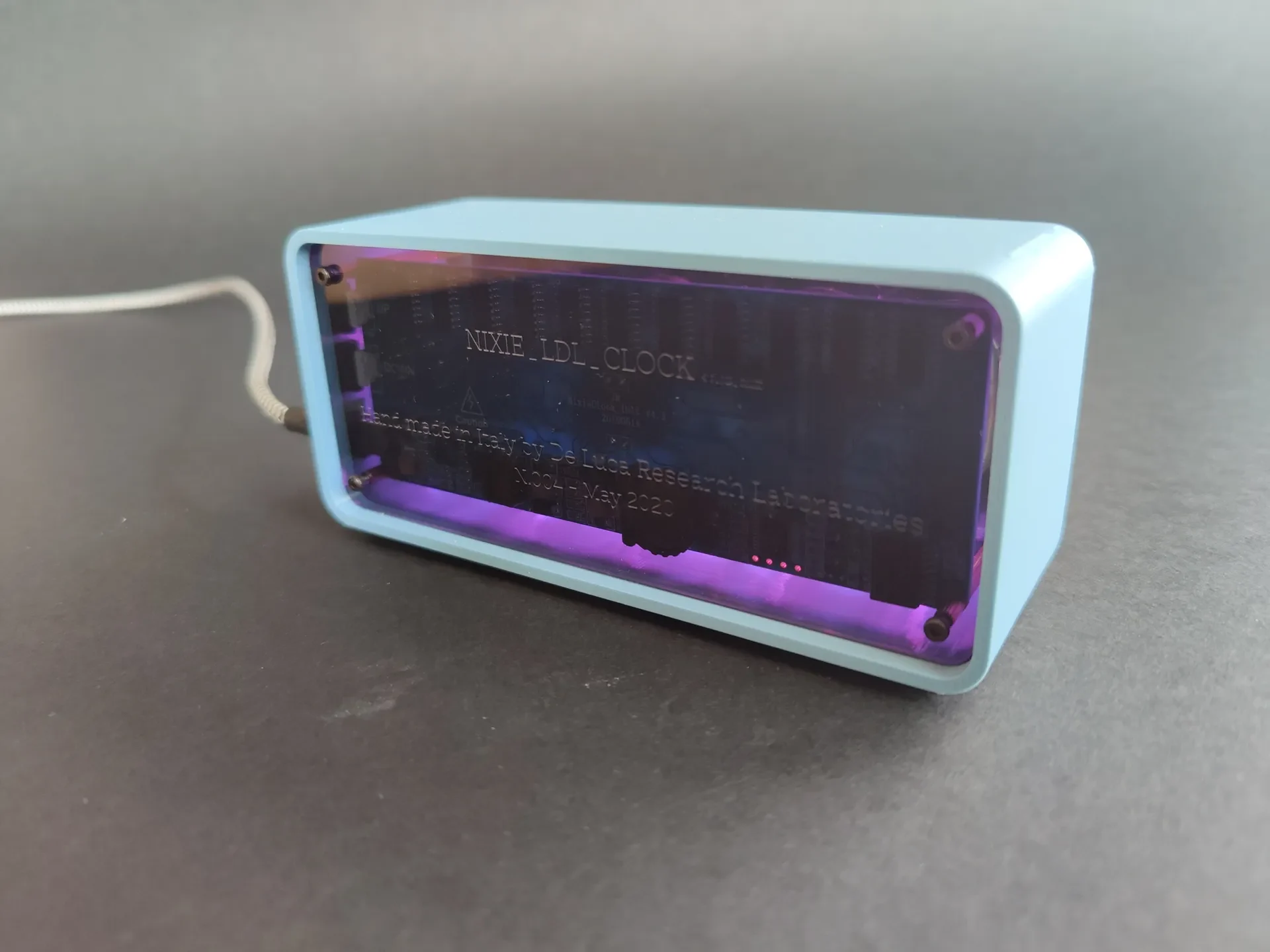

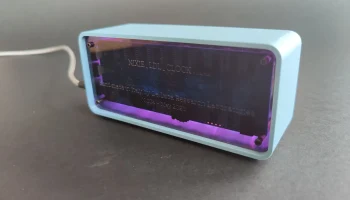

Передняя и задняя пластины предназначены для лазерной резки на акриле толщиной 3 мм (файлы прилагаются), но их также можно распечатать на 3D-принтере, поэтому я включил для них stl-файл. Печатает следующие детали:
1x nixieLDL_v2_Body_3mm: Prusament PETG, предустановленная СКОРОСТЬ 0,2 мм, без опор, 3 стенки
1x nixieLDL_v2_Buttons: Prusament PETG, предустановленная СКОРОСТЬ 0,2 мм, поддержива��тся только на рабочей пластине
1x nixieLDL_v2_BackPanel_3 мм (если не вырезана лазером): Prusament PETG, предустановленная толщина 0,3 мм, без опор
1x nixieLDL_v2_FrontPanel_3 мм (если не вырезана лазером): Prusament PETG, предустановленная толщина 0,3 мм, без опор
Список деталей
Печатные детали
Детали, вырезанные лазером (не обязательно)
1 комплект печатной платы (с винтом и стойками в комплекте).
4 Никси-лампы IN-12
...x медведи Харибо (не обязательно, но настоятельно рекомендуется)
Инструкция по сборке
Паяльником припаяйте контакты гнезда трубки и лампочки-разделители цифр (входят в комплект).

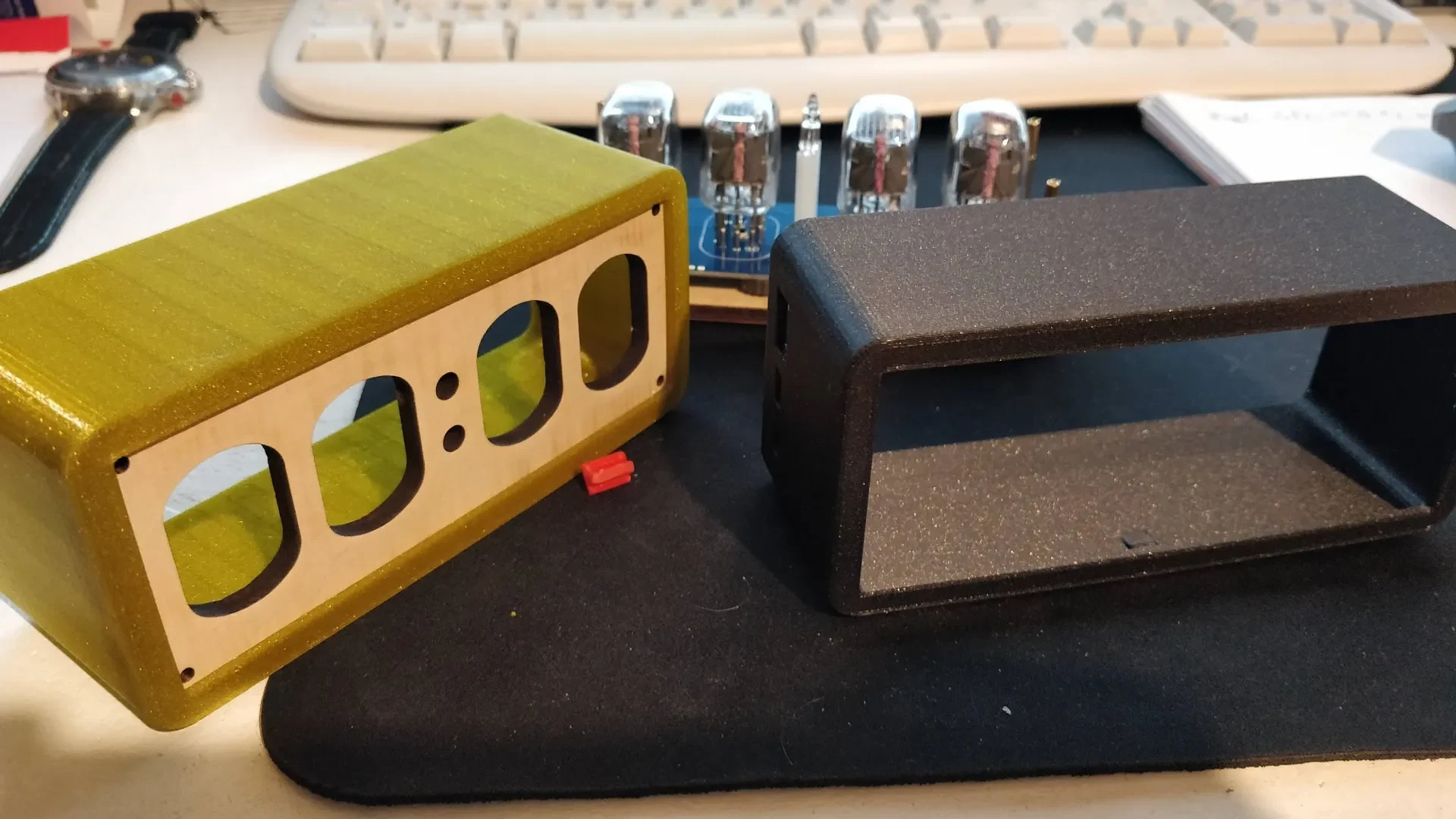

Вставьте переднюю панель в корпус и убедитесь, что она надежно закреплена зажимами на печатной части. (Смотрите их на изображении ниже)

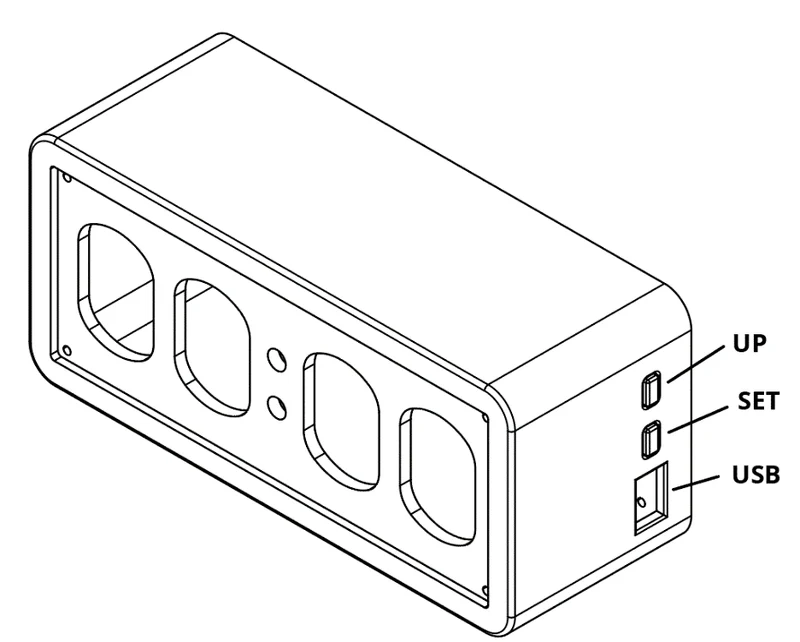

Теперь возьмите заднюю панель, вставьте в каждые 4 отверстия винт и закрепите их сзади с помощью стоек меньшего типа, которые входят в комплект, теперь вставьте печатную плату и обратите внимание, чтобы кнопки и порт USB находились на правой стороне.
Теперь соедините большие стойки, а сверху средние, как на фото ниже.
Теперь поместите кнопки в отверстия в осн��вном корпусе и зафиксируйте переднюю пластину.
Очень осторожно вставьте ранее собранный блок с печатной платой, задней панелью и всем остальным.
