Бесшумные настенные и настольные часы
Бесшумные часы

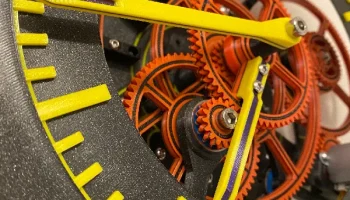

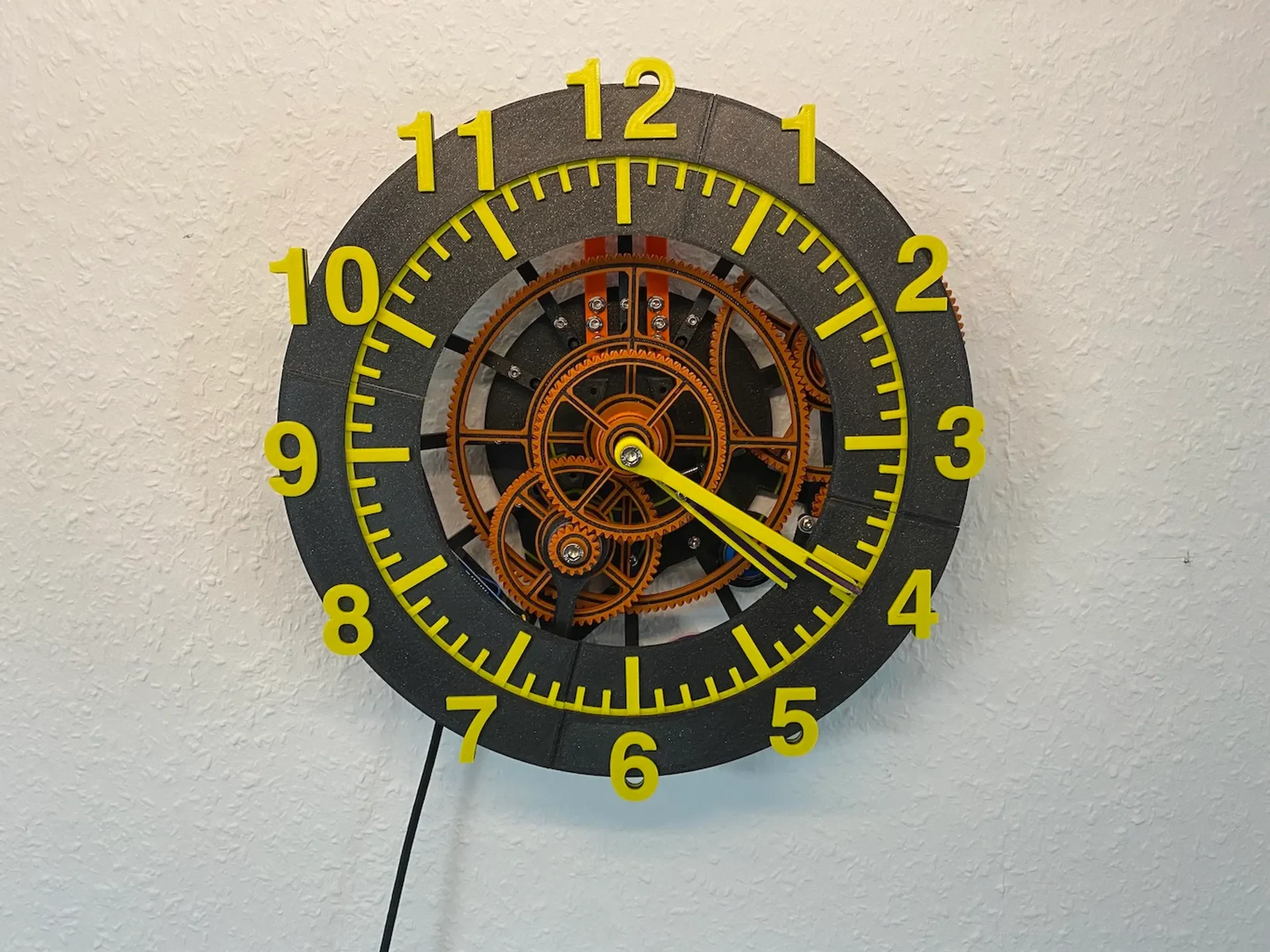

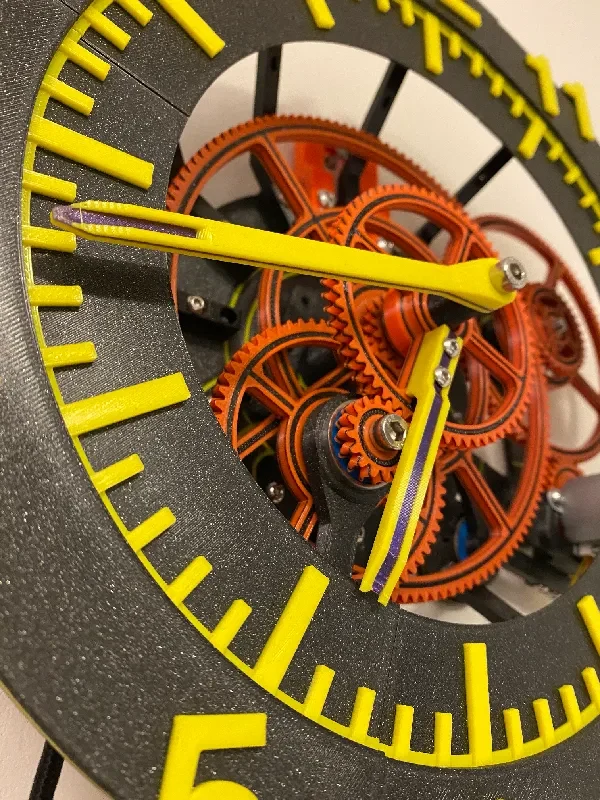

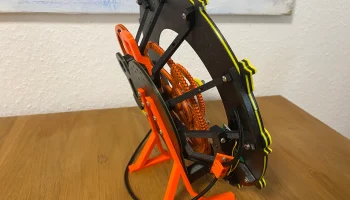

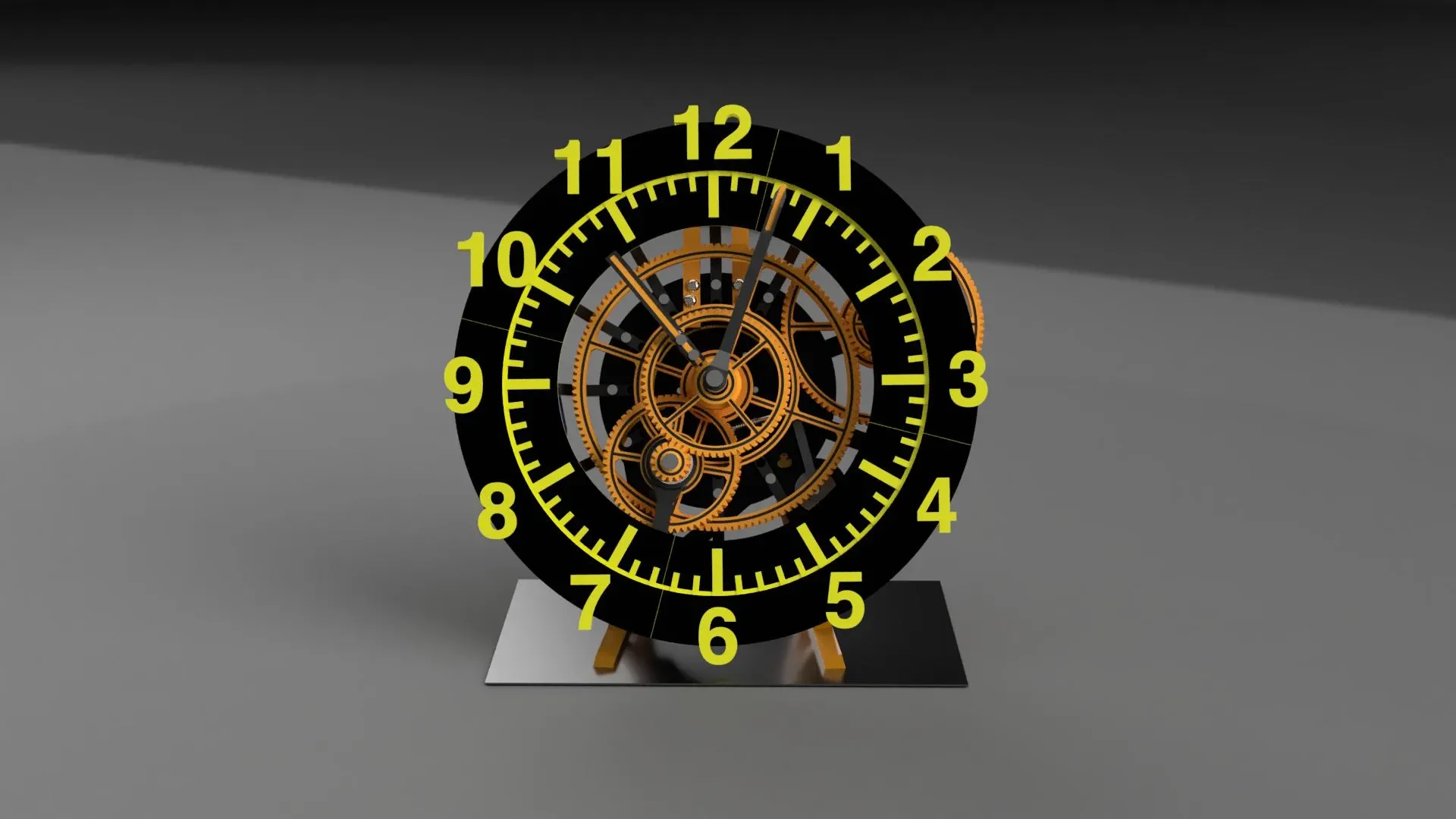

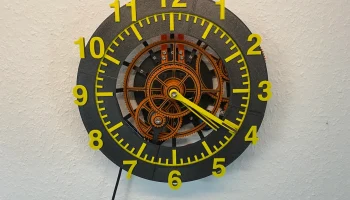

Это бесшумные часы для настенного монтажа или размещения на плоской поверхности. Он спроектирован с нуля так, чтобы его можно было легко распечатать, поэтому у вас не должно возникнуть проблем — опоры нужны только одной детали (настенной вешалке). Максимально необходимая область печати — 180 x 180 мм (в качестве верхнего предела я использовал Prusa mini).
Часы сконструированы на основе общих частей, которые легко доступны в Интернете, таких как шаговый двигатель 5 В, Arduino nano, а также обычные часы реального времени и подшипники. Более специализированным компонентом является бесшумный шаговый рычаг, который представляет собой сверхтихий шаговый двигатель. Однако вы можете попробовать эти распространенные шаговые драйверы для 3D-принтеров и посмотреть, достаточно ли они тихие. Однако убедитесь, что ваш шаговый драйвер способен работать с двигателями с напряжением 5 В (многие дешевые модели поддерживают только двигатели с напряжением не менее 8 В).
Многие детали предназначены для поддержки двухцветной печати с помощью команды M600 (замена нити в середине печати) за счет включения ступенчатых элементов дизайна (в основном шестерен и циферблата). Что касается материалов, при желании вы можете распечатать все PLA. Я сам напечатал настенную вешалку (М25), устройство защиты от натяжения кабеля (М28) и ножки (М26, М27) из PETG. Оставшаяся часть была в основном напечатана из PLA «галактического черного» и «желтого ананаса».
Я не художник, я старался изо всех сил создать что-то простое, но аккуратное. Если вы хотите сделать циферблат самостоятельно, я могу создать чертеж с необходимыми точками крепления.

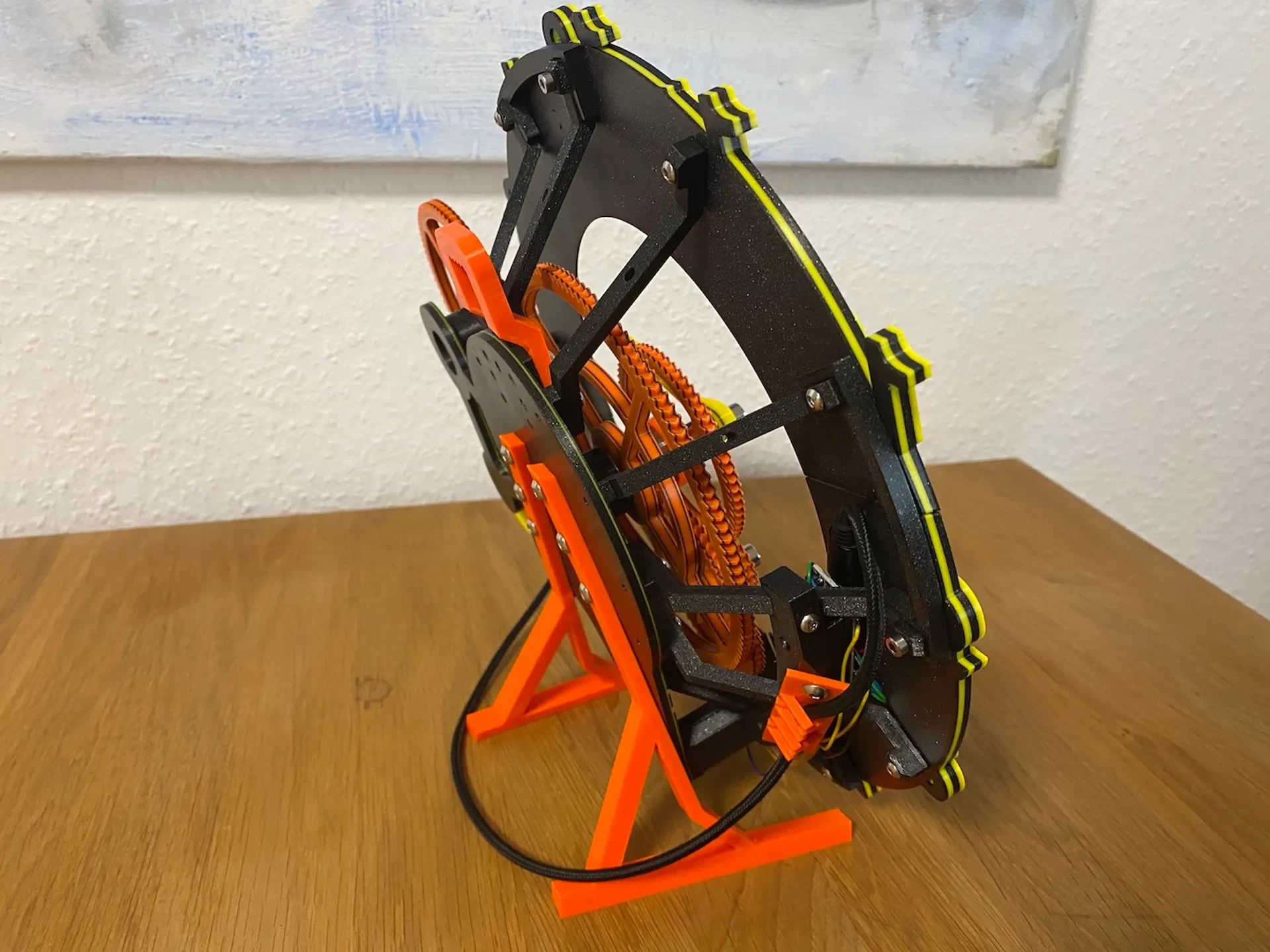

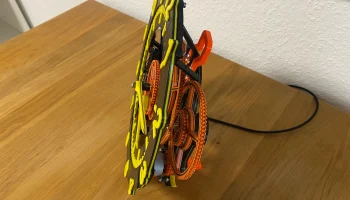

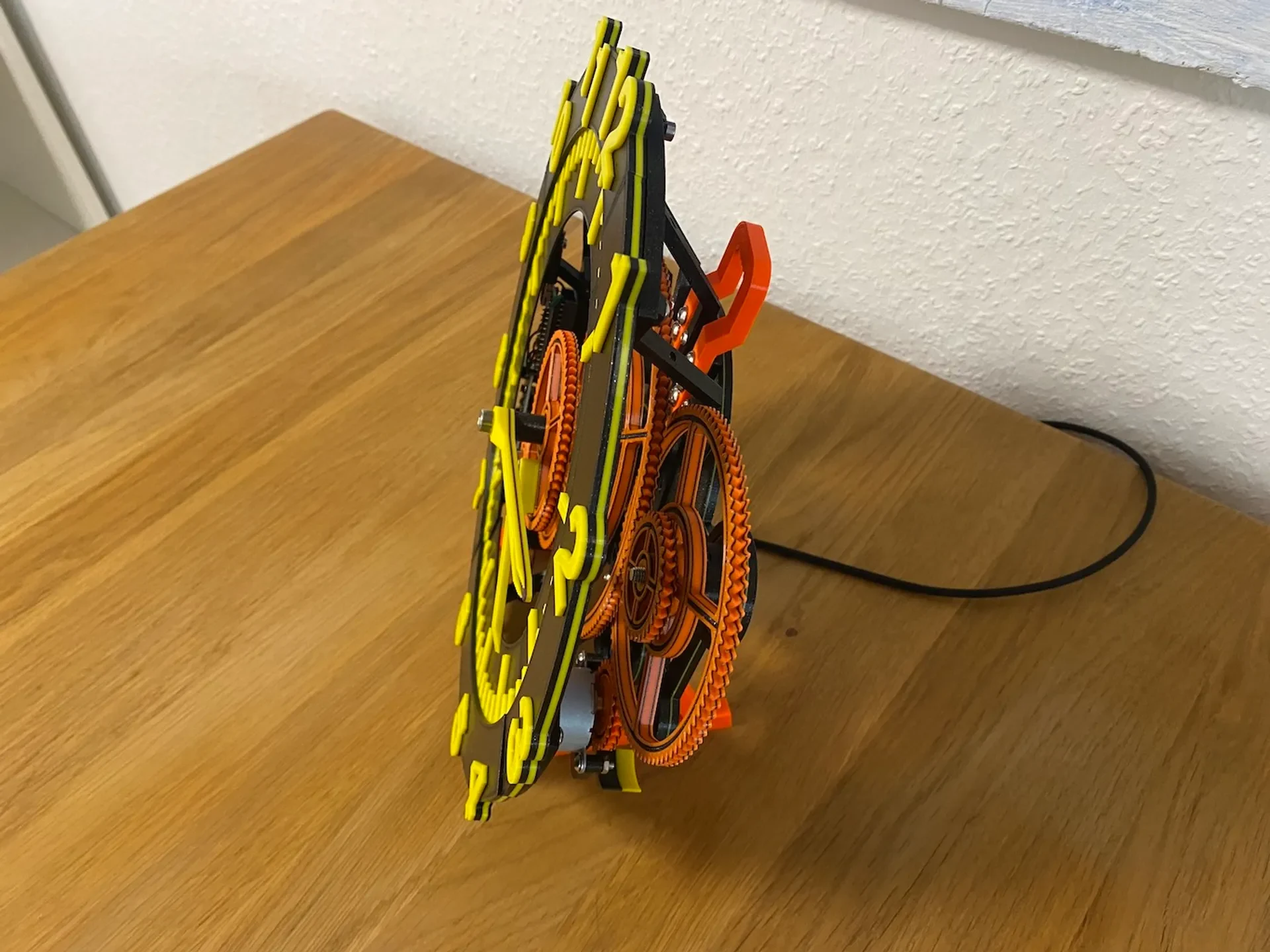

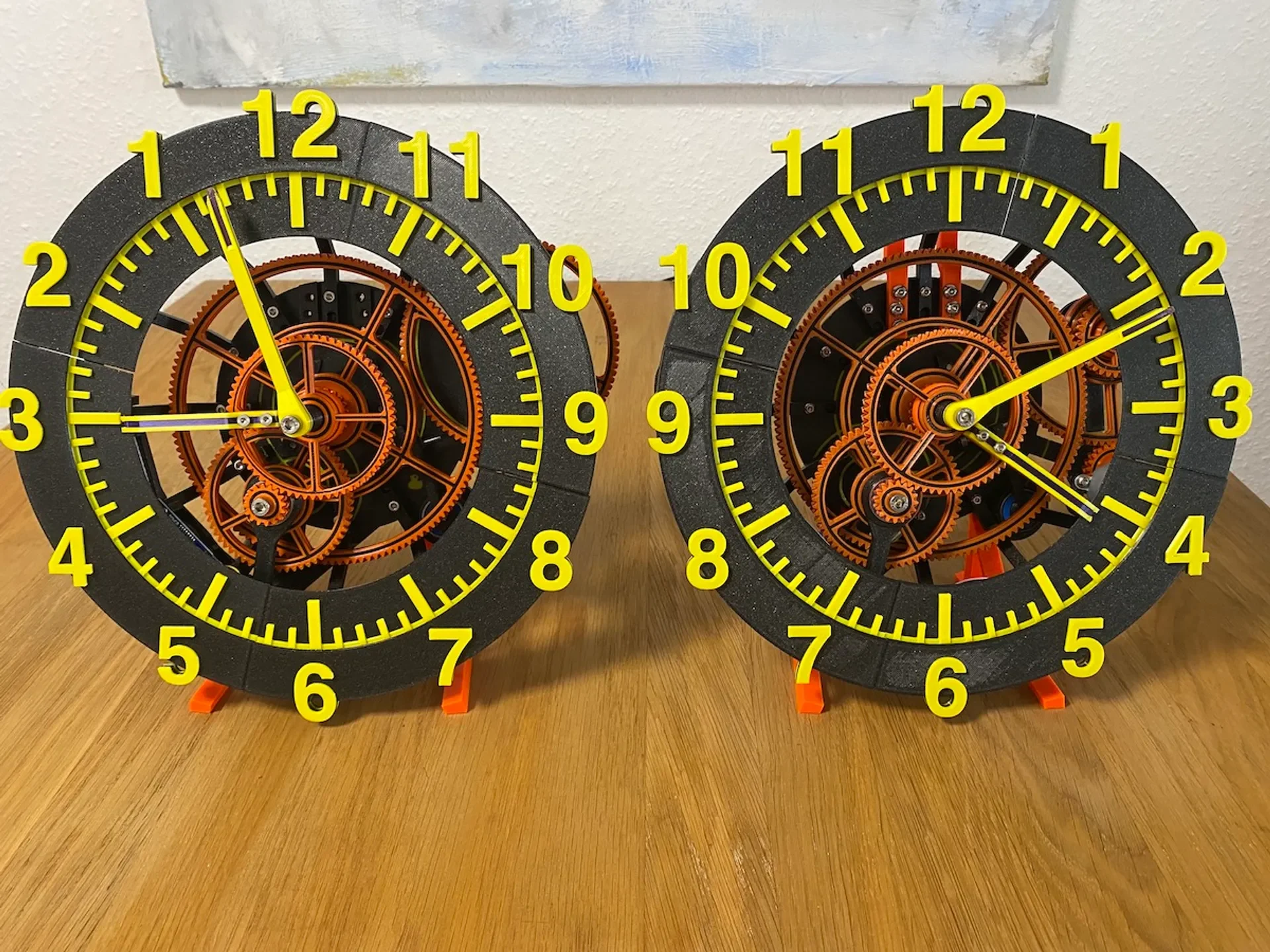

Для двух или трех человек в мире, которые, как и я, предпочитают часы, вращающиеся против часовой стрелки, в папке с файлами есть вариант циферблата. Чтобы повернуть часы вспять, нужно отредактировать всего одну строку в коде.
Установка часов осуществляется путем расцепления подпружиненной шестерни шагового двигателя и настройки рукояток вручную. Чип часов RTC используется только как очень точный источни�� часов с частотой 1 Герц.
Список деталей
Все компоненты имеют идентификаторы. Детали, которые можно купить, имеют префикс «B», а все детали, которые вам нужно изготовить/напечатать, отмечены префиксом «M». Типы винтов не очень хорошо оптимизированы, я просто использовал то, что было под рукой. В некоторых местах можно обойтись более короткими/длинными болтами.
Надеюсь, вы не обращаете внимания на частое появление слова «циферблат», я только позже узнал, что это не настоящее английское слово — извините за это.
Тот факт, что M20 называется Battery Holder, пока можно игнорировать. Теоретически эти часы можно использовать с батарейным питанием, однако время работы все равно слишком мало. Возможно, через несколько месяцев я выпущу модернизированную конструкцию, чтобы исправить это и сделать возможным работу от батареи.
Запчасти для покупки
Номер детали Количество Название детали Описание
B01 5 B01_Bearing7/22/8 Стандартный подшипник
B02 1 B02_Stepper_Motor Шаговый двигатель 28BYJ-48 ULN2003
B03 1 B03_Arduino_nano Ардуино Нано
B04 1 B04_Stepper_driver Бесшумная ступенчатая рукоять (TMC2100)
B05 1 B05_RTC_PCB Часы реального времени AZДоставка RTC DS3231
B06 1 B06_coil_tensioned Маленькая катушка
B07 2 B07_M5x20 M5x20 Винт, любая головка
B08 1 B08_M5x24 M5x24 Винт, любая головка
B09 1 B09_M5x35 M5x35 Винт, любая головка
B10 2 B10_M4x8_flathat Винт M4x8 с плоской головкой
B11 13 B11_M4x10_плоская M4x10 Винт, любая головка
B12 1 B12_M3x30 Винт M3x30, любая головка
B13 32 B13_M3x12 Винт M3x12, любая головка
B14 6 B14_M3x8 M3x8 Винт с плоской головкой
B15 2 B15_M3_шайба M3 Шайба
B17 2 B17_M2x8_flathat Винт M2x8 с плоской головкой
Детали для печати
Номер детали Количество Название детали Описание
M01 1 M01_Base Основание устройства
M02 1 M02_gear_a Шестерня а
M03 1 M03_gear_b1 Шестерня b1
M04 1 M04_gear_b2 Шестерня b2
M05 1 M05_gear_c1 Шестерня c1
M06 1 M06_gear_c2 Шестерня c2
M07 1 M07_gear_d1 Шестерня d1
M08 1 M08_gear_d2 Шестерня d2
M09 1 M09_gear_e Шестерня e
M10 4 M10_Bearing_cap_M5 Колпачок для вкручивания бол��а М5
M11 1 M11_Motor_arm Рычаг для поворота шагового двигателя
M12 1 M12_Motor_mount Деталь для крепления шагового двигателя
M13 1 M13_mount_stand_gears_d Соединяет основание с креплением d-gear.
M14 1 M14_mount_arm_gears_d Удерживает на месте подшипник d-образной шестерни
