Механические цифровые часы (24 часа)

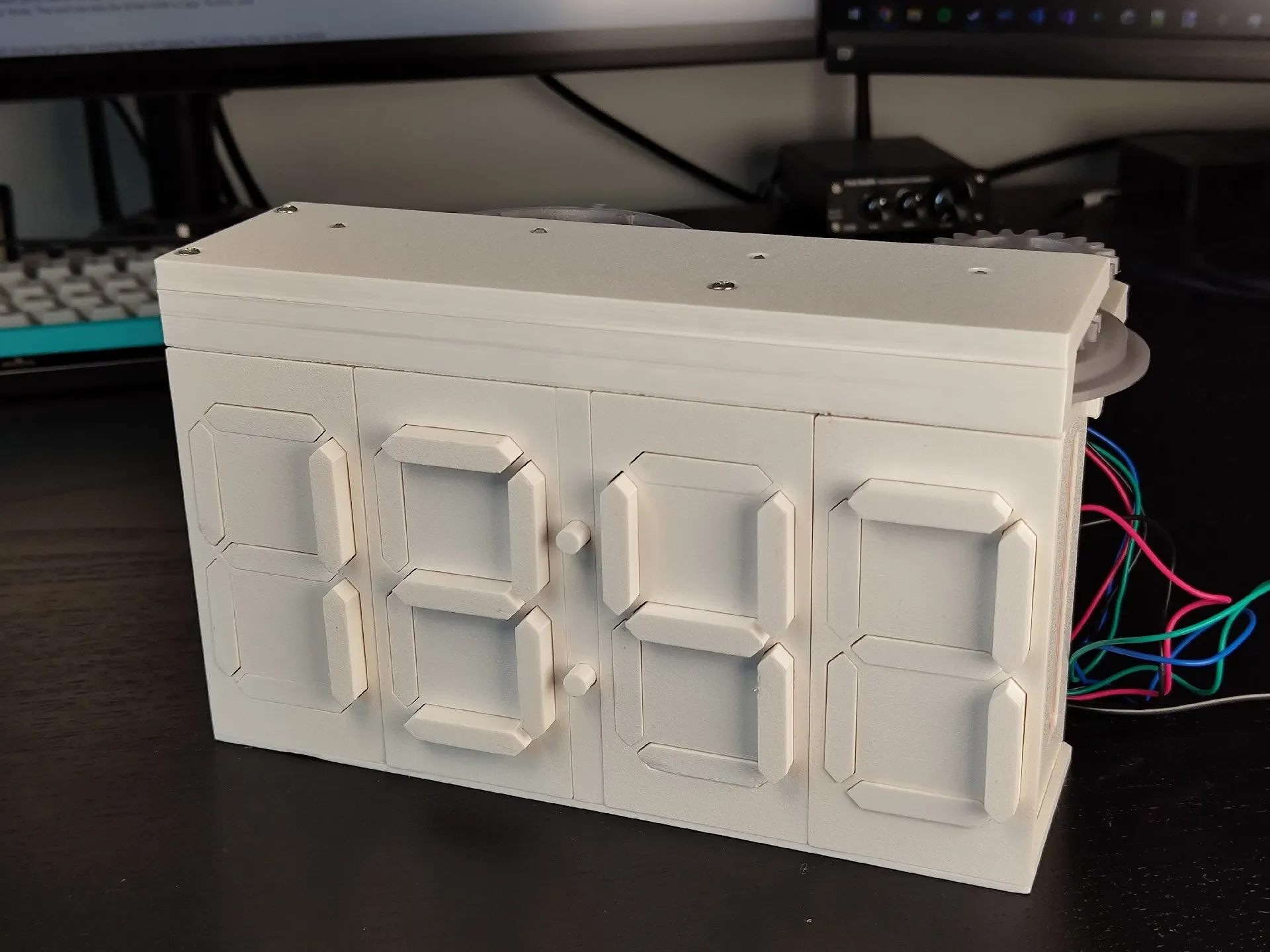

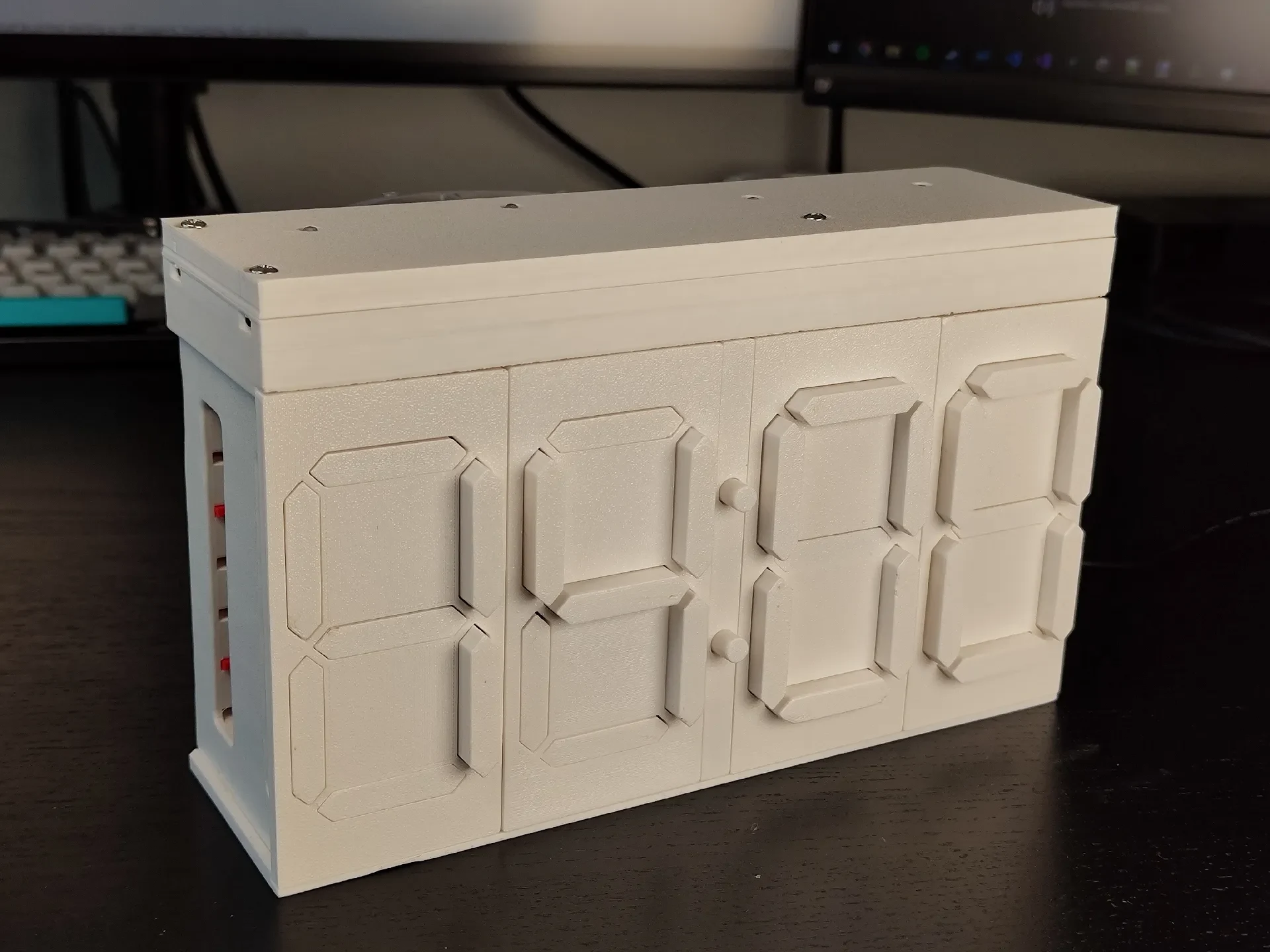

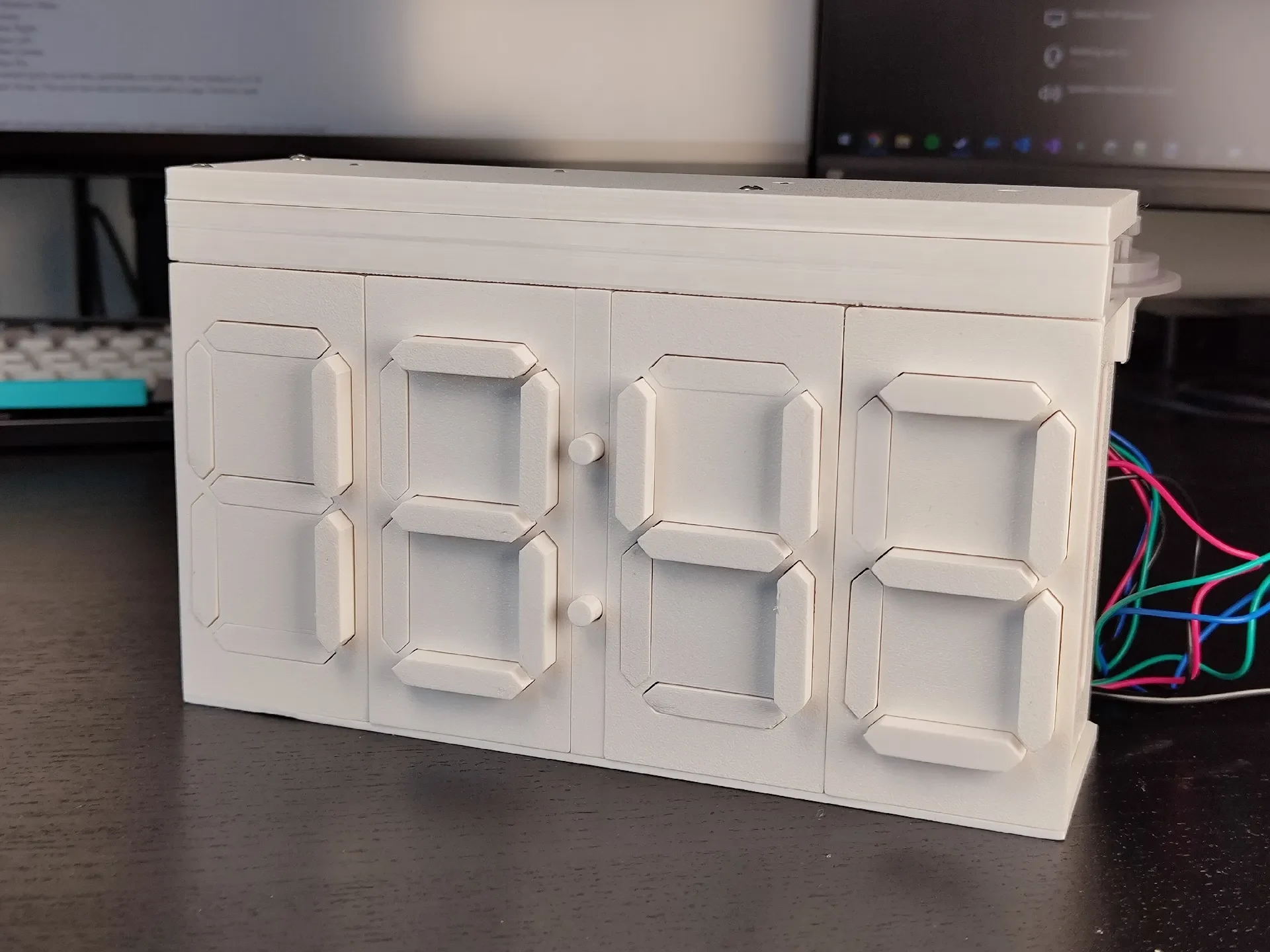

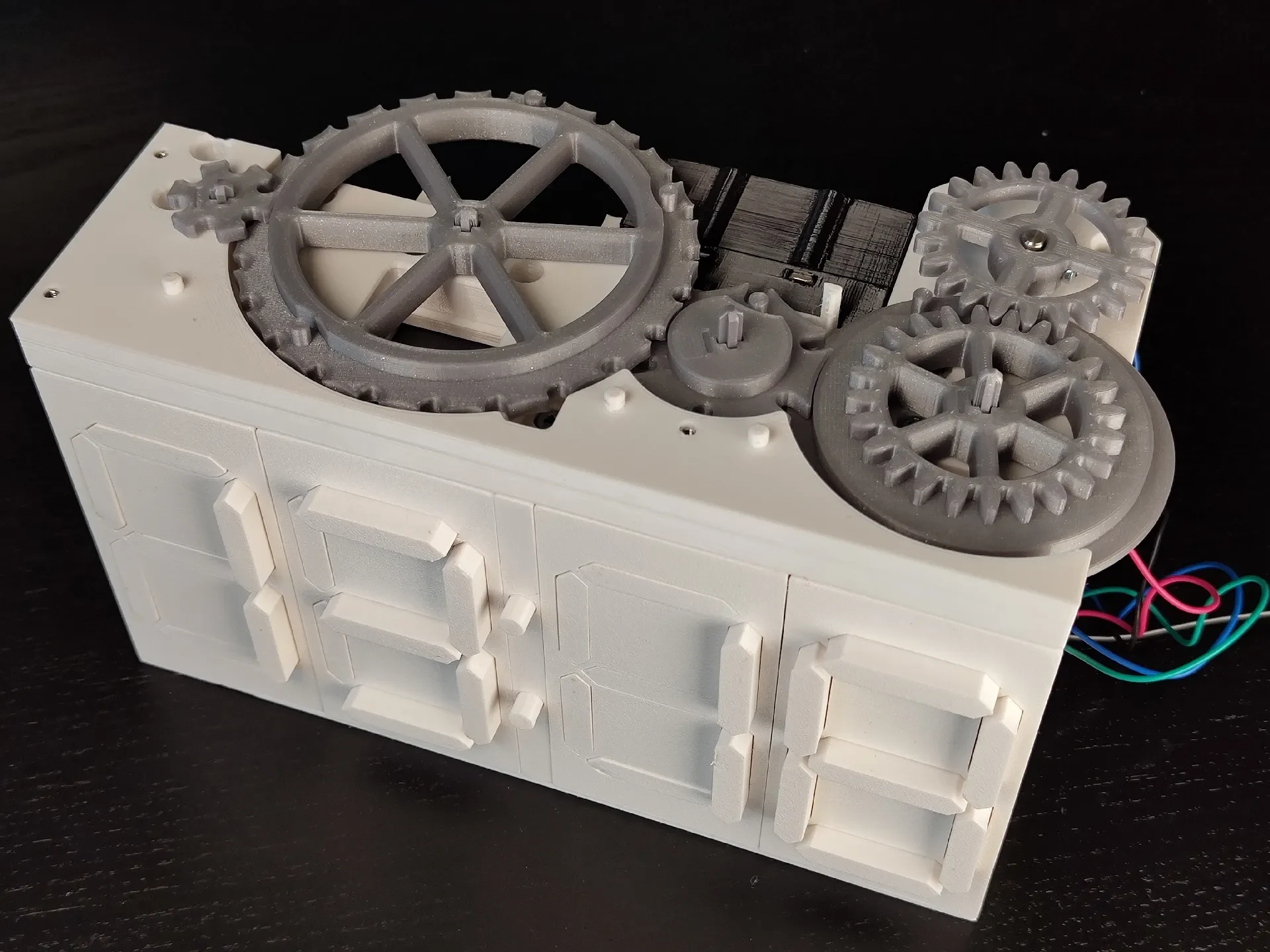

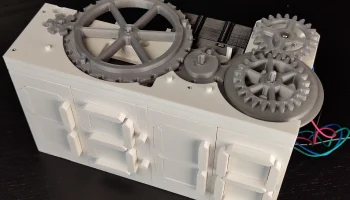

Это механические цифровые 24-часовые часы. Он приводится в движение одним двигателем (или вручную) и использует женевские приводы и распределительные валы для отображения правильных рисунков на четырех механических семисегментных дисплеях.

Непечатные детали
46 квадратных гаек M3
50 винтов M3x6 (или длиннее)
Пластиковый клей
Электроника (см. ниже)
Цифры

Помимо файлов в этой модели необходимо распечатать четыре механических семисегментных дисплея. Слева направо цифры:

Семисегментный дисплей с распредвалом cam_0-2_CW.stl
Большой 24-часовой семисегментный дисплей с распредвалом cam_0-23_CCW.stl
Семисегментный дисплей с распредвалом cam_0-5_CW.stl
Семисегментный дисплей с распредвалом cam_0-9_CCW.stl
Моторизация и электроника

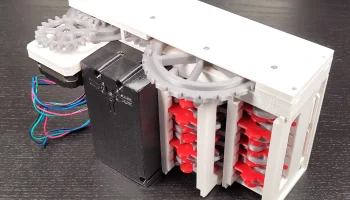

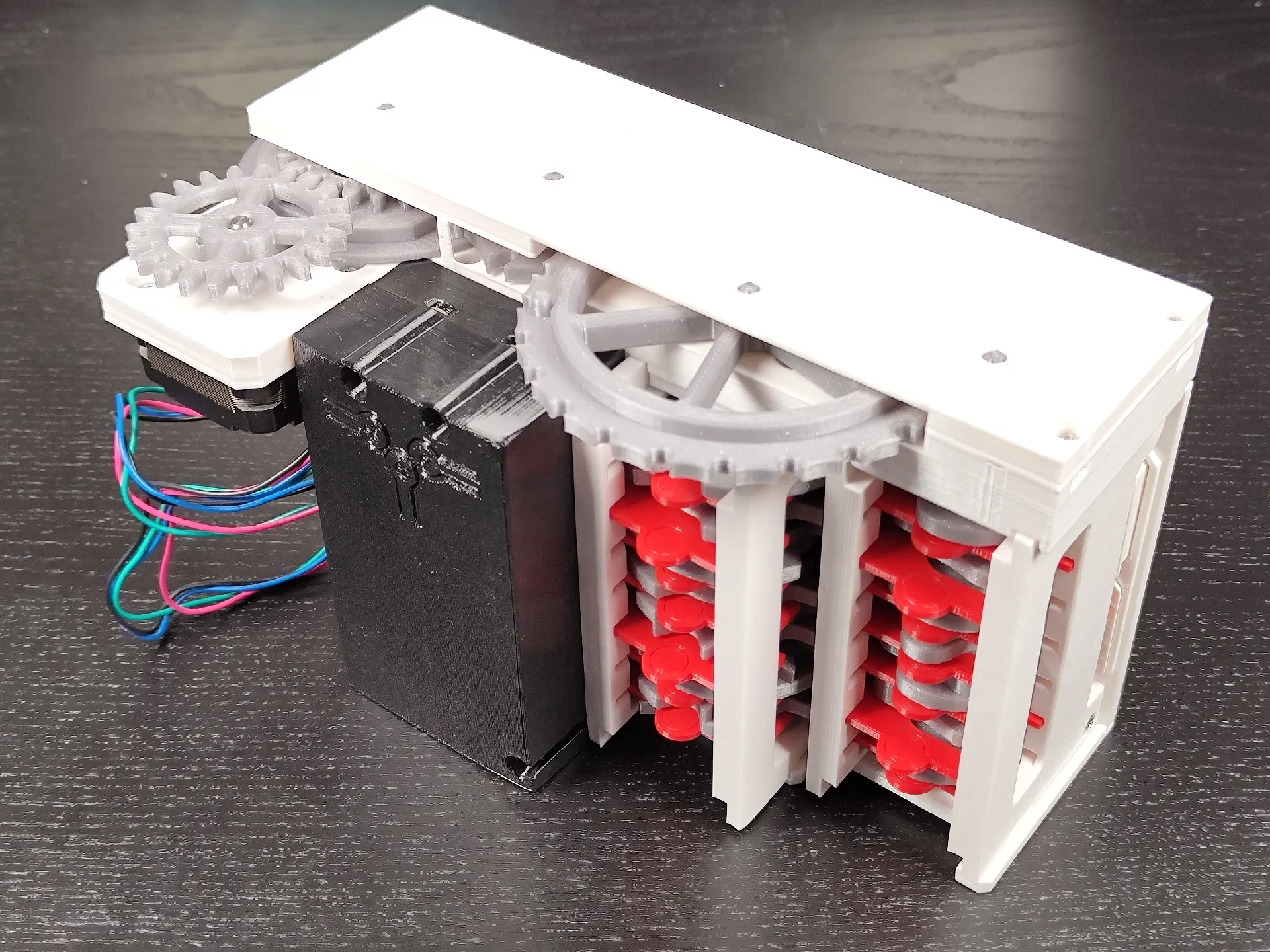

Настройка электроники для моторизации будет зависеть от того, какие именно детали вы хотите использовать. Я предоставляю некоторую информацию о своей настройке для сп��авки, но это не исчерпывающее руководство. Деталь для крепления двигателя подходит для шагового двигателя Nema 17, а корпус электроники — для 400-точечного макета. Вот те части, которые я использовал:

Сидуино СЯО
Nema 17 Биполярный 1A 13 Нсм Шаговый двигатель 42 x 20 мм
TMC2209 Драйвер шагового двигателя
Блок питания 12 В, 2 А со вилкой постоянного тока 5,5 x 2,5 мм.
Стабилизатор напряжения LF50CV для питания Arduino
кнопки и понижающие резисторы
Сборка
Прикрепите две точки к разделителю с помощью клея. Вставьте четыре квадратных гайки и приклейте их на место.
Вставьте 3 квадратные гайки в редуктор.
Поместите четыре цифры рядом друг с другом
Поместите коробку передач поверх цифр и вставьте 8 винтов.
Поместите разделитель между цифрами и закрепите его 2 винтами.
Переверните сборку вверх дном и прикрепите нижнюю крышку 10 винтами.
Вставьте 2 квадратные гайки в опору двигателя.
Прикрепите двигатель к креплению двигателя с помощью 4 винтов.
Прикрепите опору двигателя к коробке передач двумя винтами.
Используйте ось, чтобы превратить все четыре цифры в 0. На втором дисплее есть 3 разных нуля, вам нужен тот, который идет после 3.
Опустите четыре шестерни и убедитесь, что линия совмещения указывает вперед.
Вставьте ось в каждую шестерню
Вставьте квадратную гайку и винт в мотор-редуктор, но не затягивайте винт.
Прикрепите мотор-редуктор и затяните винт.
Опционально: блок электроники
Вставьте 5 квадратных гаек в нижнюю часть блока электроники.
Поместите макет со всеми компонентами в коробку. Вот еще одно фото, на котором показаны детали проводки:
Прикрепите верхнюю крышку 3 винтами
Вставьте его в основной блок и закрепите 2 винтами.
Наденьте верхнюю крышку на коробку передач и закрепите ее 3 винты
