Механический спусковой механизм часов с балансовым колес...
Поскольку я впервые увидел механические часы, я задался вопросом: как они работают? Почему он тикает и почему он тикает с постоянной частотой? И почему эта штука постоянно наклоняется из одной стороны в другую?
Чтобы ответить на свои вопросы, я просматривал несколько видеороликов на YouTube и смотрел на механические часы. Представить себе все мелкие детали, которые заставляют вращаться стрелки часов, было довольно сложно, так как удержать механизм в руках и повернуть его, чтобы осмотреть, было просто невозможно.

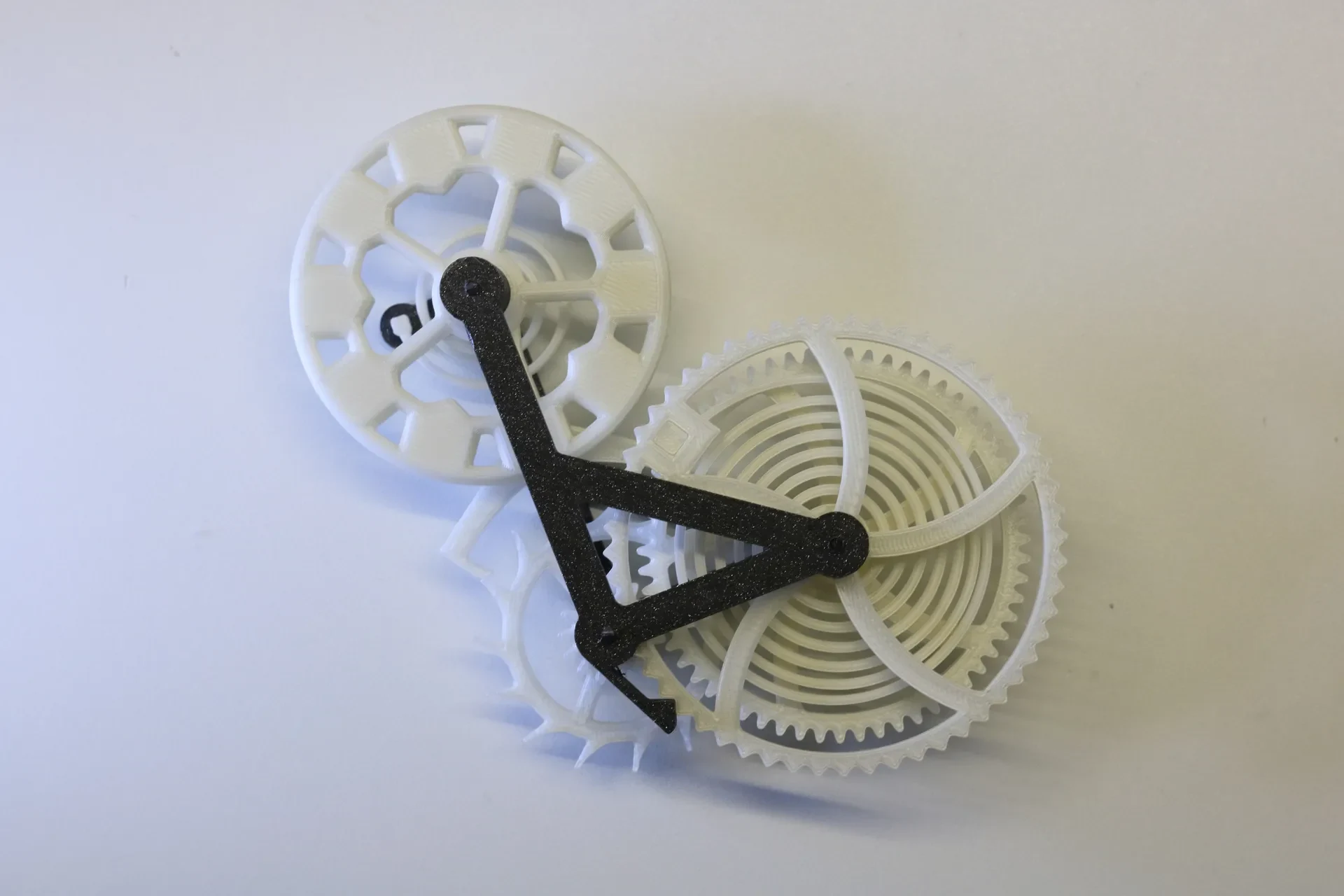

Поэтому я спроектировал этот спуск часов, полностью распечатанный на 3D-принтере, с небольшим запасом хода. Имейте в виду, что я студент и свои небольшие знания об этом механизме я собрал самостоятельно. Поэтому некоторая информация может быть неверной. Если да, то оставьте комментарий и я исправлю.
Это вторая версия моей оригинальной конструкции, в которой вместо болтов М3 используются стержни!
Необходимые материалы и инструменты
немного PLA-нити
4 болта М3 (1 М3х10; 3 М3х32)
10 гайок М5 (дополнительная масса для балансового колеса)
отвертка
возможно дрель со сверлом 3 мм
Распечатать инструкции
Материал: ПЛА
Периметры: 2
Заполнение: 15% (я использовал шаблон Gyroid).
Высота слоя: 0,2 мм
Никакие опоры не нужны!
Вы можете просто использовать стандартные настройки Prusament-PLA в Prusa-Slicer!!

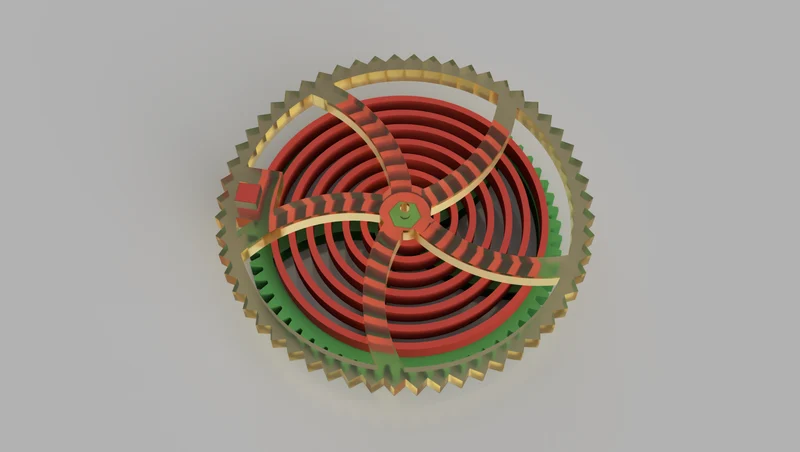

В зависимости от того, какой эффект слоновьей ноги вы получаете от своего принтера, вам следует рассмотреть возможность печати «powerReserveTransmissionGear_ElephantfootCompensation» вместо обычного «powerReserveTransmissionGear». Обратите внимание, что передача в «set1_mechanicalParts_MINI» — это передача без компенсации слоновьей лапы.
Также рассмотрите возможность настройки компенсации «слоновьей стопы» в слайсере.
Инструкции по сборке
Распечатайте все части. Вы можете нарезать их самостоятельно, используя stl-файлы или файлы 3mf (файлы 3mf настроены на печать нескольких частей одновременно), или вы можете использовать мои предварительно нарезанные файлы gcode для Prusa MINI.
Все детали, кроме деталей рамы, имеют посередине отверстия диаметром 3 мм, в которые можно вставить винты M3. Если они не вращаются плавно и свободно, немного увеличьте отверстие сверлом 3 мм.
Затем возьмите часть «frameBottom» и найдите три самых крайних отверстия круглой формы. Вставьте длинные болты М3 в эти отверстия.
Теперь вставьте болт М3х10 мм в среднее отверстие.
Если вы хотите смазать механизм, то сейчас последний шанс получить доступ к болтам!
Если вы хотите собрать механизм самостоятельно, используйте для справки эти изображения взрыва:
Если вы хотите следовать подробным инструкциям, вот они:
Возьмите якорь и наденьте его на короткий болт посередине. Обратите особое внимание на ориентацию якоря, иначе он не будет работать (для справки используйте изображени��).

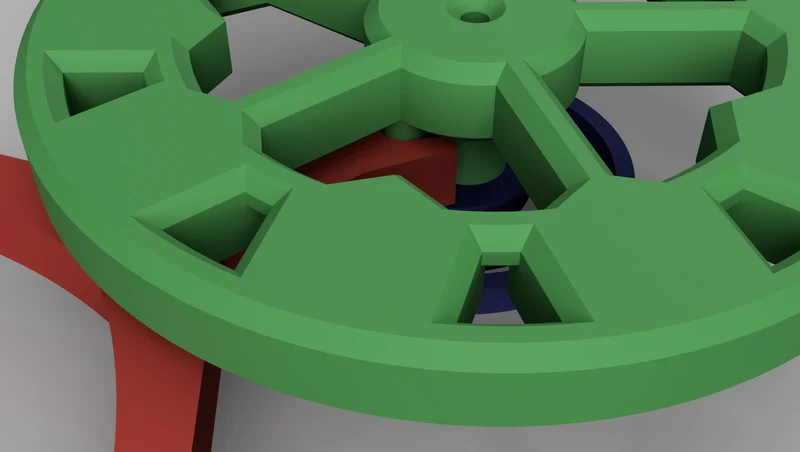

После этого возьмите балансовое колесо и вставьте десять гаек М5 в соответствующие отверстия. Они специально плотно прилегают — чтобы они не выпали!

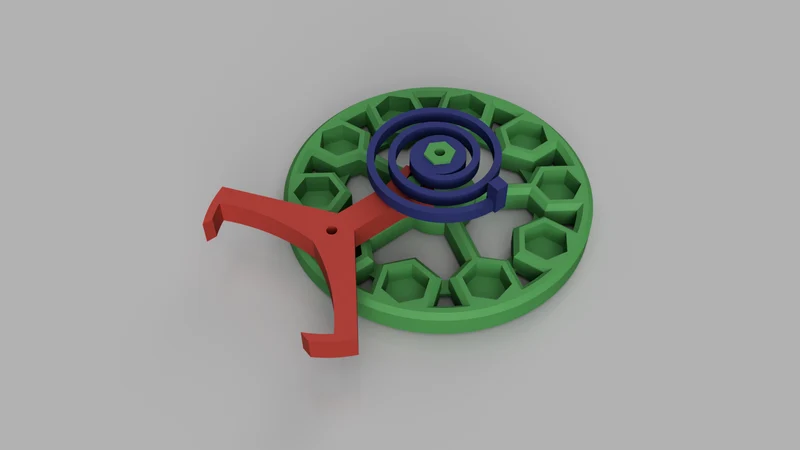

Балансовое колесо имеет шестигранный конец вала. Нажмите на маленькую спиральную пружину. Маленькая шпилька на пружине должна быть обращена в сторону от гаек и остальной части балансового колеса. Ориентация шпильки относительно второго пальца балансового колеса очень важна! Если вы посмотрите на балансовое колесо со стороны, где видны металлические гайки, то шпилька на пружине должна быть обращена к 3 часам, тогда как штифт на балансовом колесе обращен к 6 часам.
Теперь вы можете надеть эту сборку на болт рядом с квадратным отверстием. Если рама ровно лежит на столе, вы н�� должны видеть гайки, если смотреть сверху. Теперь аккуратно вставьте шпильку пружины в квадратное отверстие. Якорь может мешать пружине или балансовому колесу. В этом случае просто наклоните его, пока не сможете надеть. Убедитесь, что штифт на балансовом колесе вошел в небольшой паз.
