Спусковой механизм механических часов с балансовым колесом
Поскольку я впервые увидел механические часы, я задался вопросом: как они работают? Почему он тикает и почему он тикает с постоянной частотой? И почему эта штука постоянно наклоняется из одной стороны в другую?
Чтобы ответить на свои вопросы, я просматривал несколько видеороликов на YouTube и смотрел на механические часы. Представить себе все мелкие детали, которые заставляют вращаться стрелки часов, было довольно сложно, так как удержать механизм в руках и повернуть его, чтобы осмотреть, было просто невозможно.

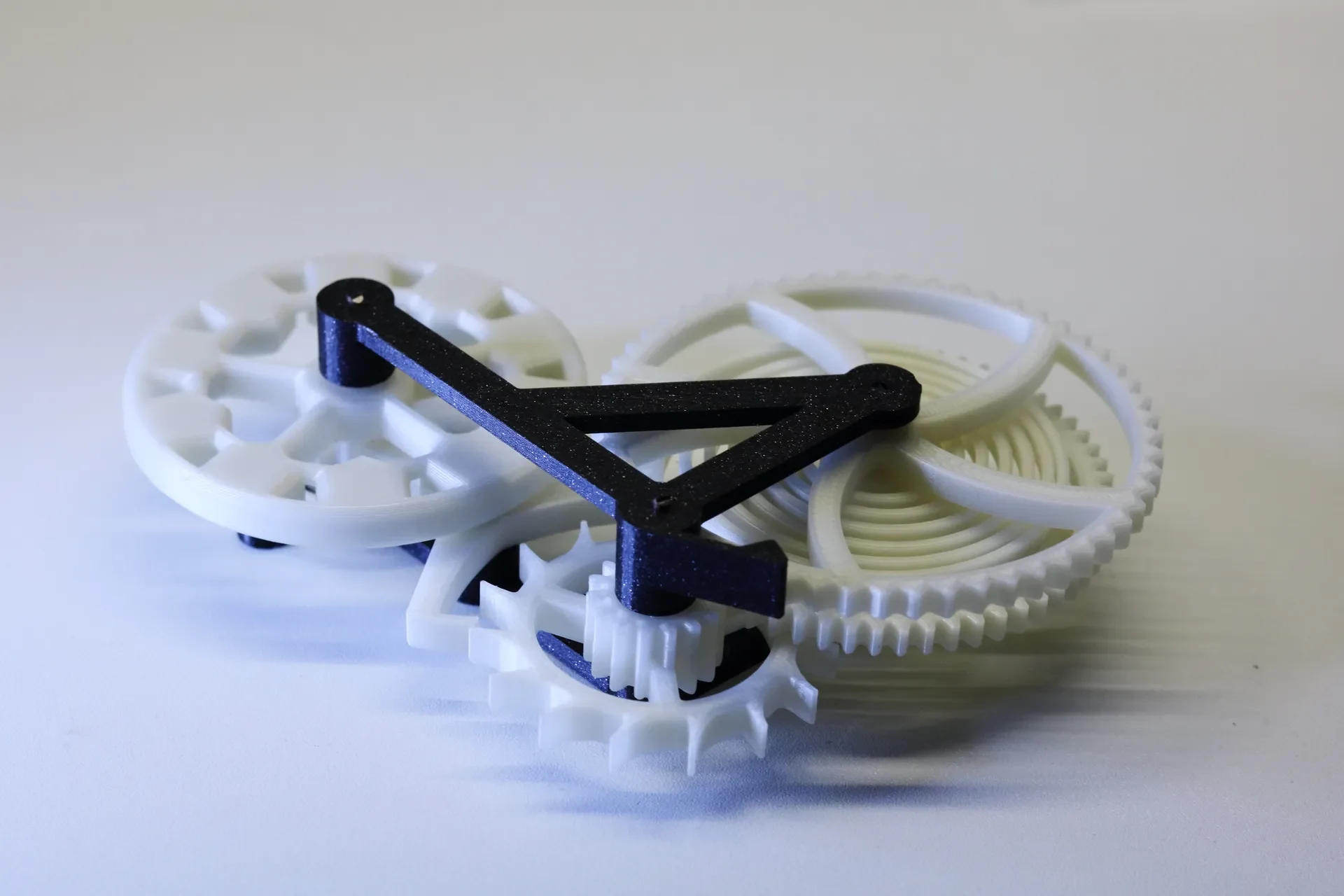

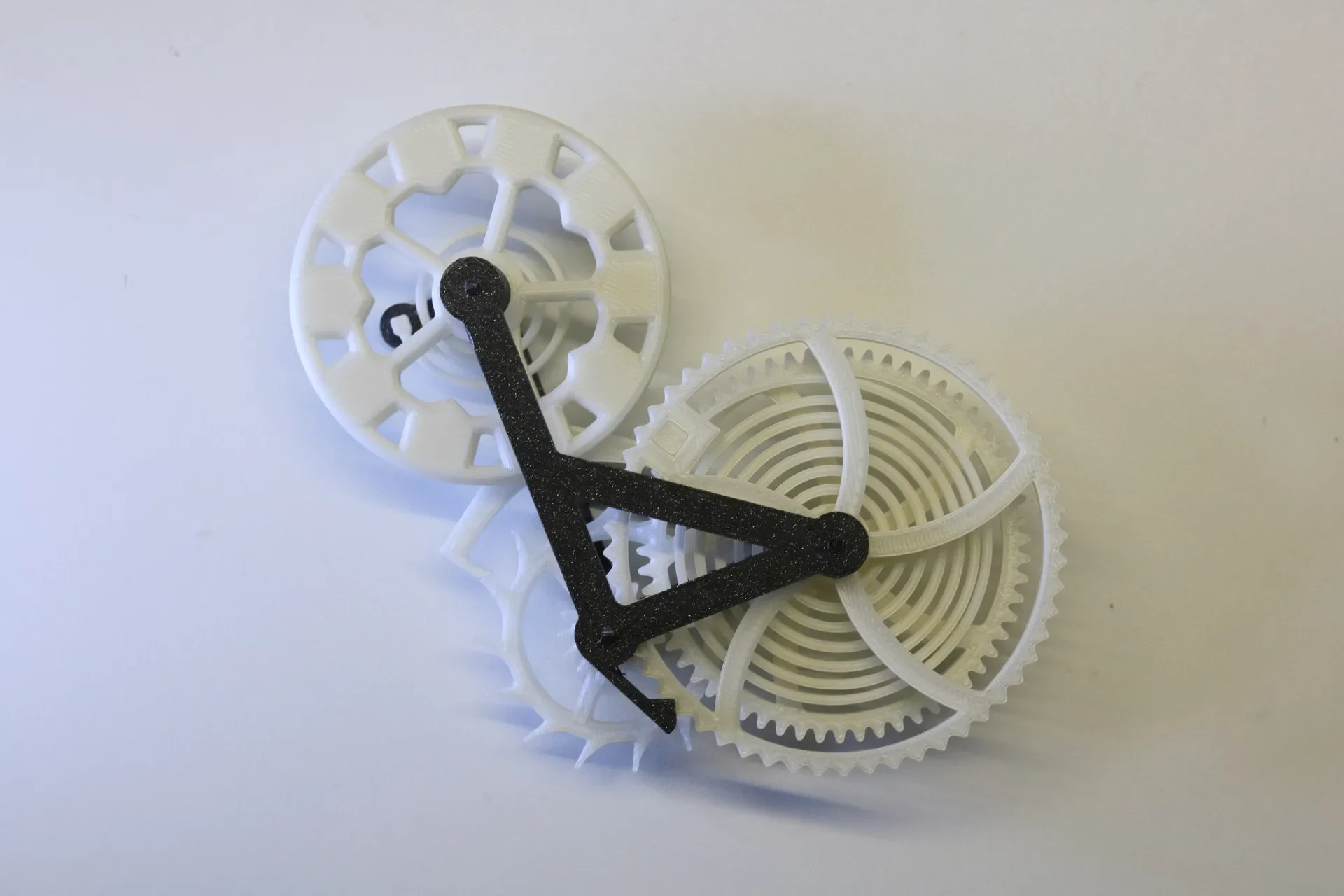

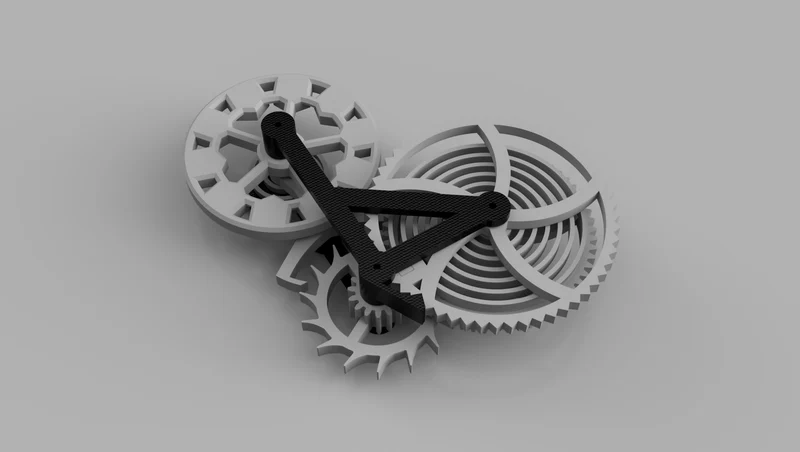

Поэтому я спроектировал этот спуск часов, полностью распечатанный на 3D-принтере, с небольшим запасом хода. Имейте в виду, что я студент и свои небольшие знания об этом механизме я собрал самостоятельно. Поэтому некоторая информация может быть неверной. Если да, то оставьте комментарий и я исправлю.
Необходимые материалы и инструменты
немного PLA-нити
ок. 112 мм металлического стержня диаметром 2 мм (я использовал сварочную нить)
10 гайок М5 (дополнительная масса для балансового колеса)
пара бокорезов
твердая поверхность для прижатия ИЛИ тиски для вдавливания стержней в печатные детали
дрель с патроном (если у вас много терпения, вы также можете использовать плоскогубцы)
пара защитных перчаток, чтобы стержни случайно не поранили вас
Для версии, которая требует меньше необычных деталей и инструментов, нажмите здесь.
Распечатать инструкции
Материал: ПЛА
Периметры: 2
Заполнение: 15% (я использовал шаблон Gyroid).
Высота слоя: 0,2 мм
Никакие опоры не нужны!
Вы можете просто использовать стандартные настройки Prusament-PLA в Prusa-Slicer!!
В зависимости от того, какой эффект слоновьей ноги вы получаете от своего принтера, вам следует рассмотреть возможность печати «powerReserveTransmissionGear_ElephantfootCompensation» вместо обычного «powerReserveTransmissionGear». Обратите внимание, что передача в «set1_mechanicalParts_MINI» — это передача без компенсации слоновьей лапы.
Инструкции по сборке
Распечатайте все части. Вы можете нарезать их самостоятельно, используя stl-файлы или файлы 3mf (файлы 3mf настроены на печать нескольких частей одновременно), или вы можете использовать мои предварительно нарезанные файлы gcode для Prusa MINI.
Все детали, кроме деталей рамы и спиральных пружин, имеют центральное отверстие, которое необходимо рассверлить до нужного размера с помощью стержня диаметром 2 мм. Вы можете просто вставить кусок стержня в патрон дрели и увеличить упомянутые центральные отверстия. Возможно, вам захочется НЕМНОГО сжать один конец стержня с помощью боковой фрезы, чтобы ускорить рассверливание отверстий. Расширяйте отверстия до тех пор, пока детали не будут свободно вращаться на стержне. Слишком сильное увеличение может привести к тому, что механизм будет работать неправильно!
Затем возьмите часть «frameBottom» и найдите три самых крайних отверстия круглой формы. Отрежьте три куска стержня диаметром 2 мм длиной 32 мм и вставьте их в вышеупомянутые отверстия. Пока не вставляйте стержень в среднее отверстие!
Теперь отрежьте кусок стержня толщиной ок. Длина 11 мм. Можно короче, но нельзя длиннее! Вставьте этот кусок стержня в оставшееся круглое отверстие посередине.
Если вы хотите смазать механизм, сейчас последний шанс получить доступ к шатунам!
Если вы хотите собрать механизм самостоятельно, используйте для справки эти изображения взрыва:
Если вы хотите следовать подробным инструкциям, вот они:
Возьмите якорь и наденьте его на короткий стержень посередине. Обратите особое внимание на ориентацию якоря, иначе он не будет работать (для справки используйте изображения).

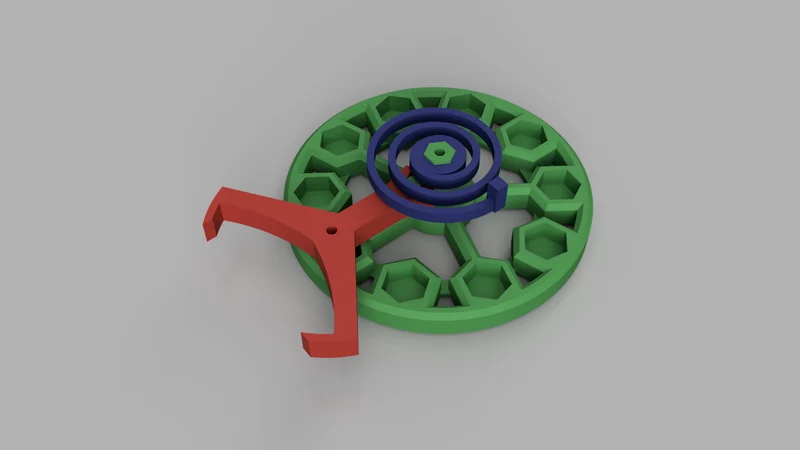

После этого возьмите балансовое колесо и вставьте десять гаек М5 в соответствующие отверстия. Они специально плотно прилегают — чтобы они не выпали!

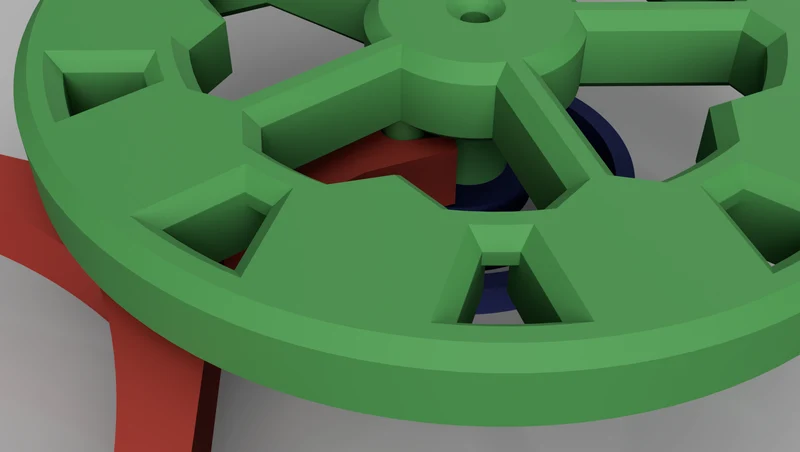

Балансовое колесо имеет шестигранный конец вала. Нажмите на маленькую спиральную пружину. Маленькая шпилька на пружине должна быть обращена в сторону от гаек и остальной части балансового колеса. Ориентация шпильки в
