Квадратные вращающиеся настенные часы

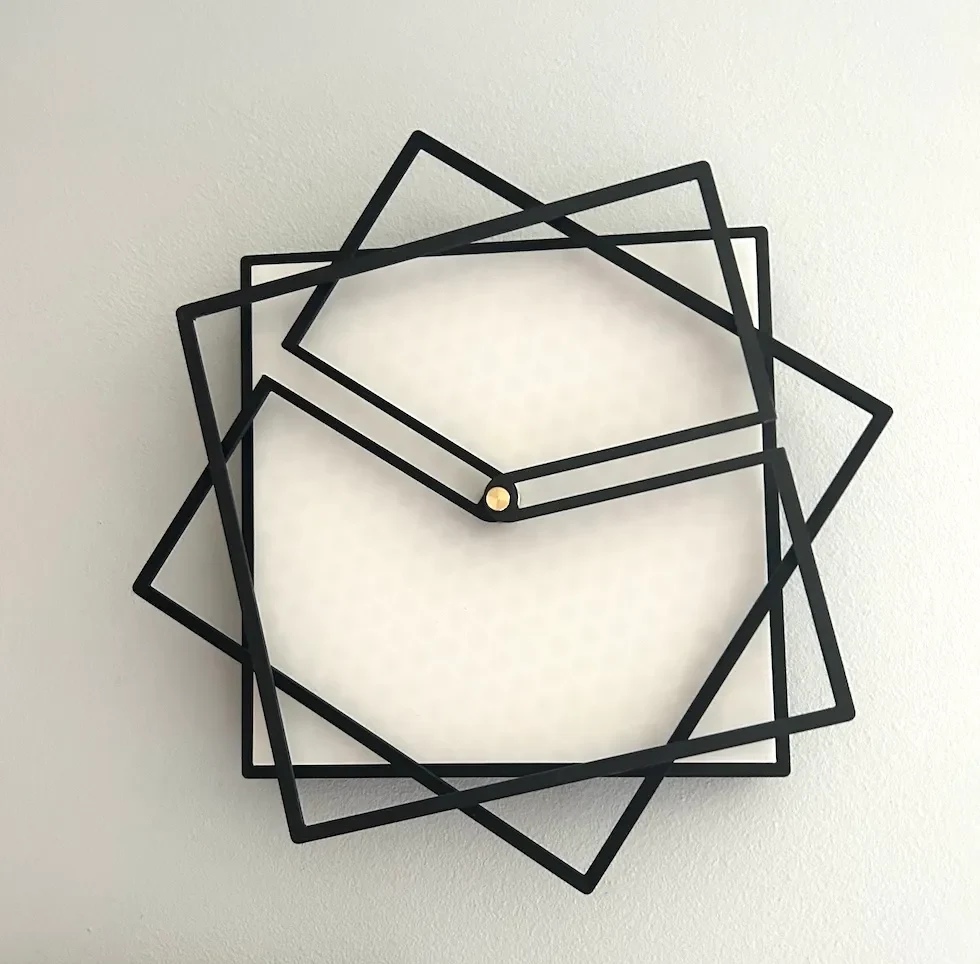

Это часы, в которых вместо линейных стрелок вращается весь циферблат. Это создает интересные геометрические узоры в течение дня, поскольку две руки пересекаются под разными углами. Предполагается, что их будет сложнее читать, чем обычные часы, что является своего рода заявлением о современной одержимости точным временем. Часовая и минутная стрелки идентичны, за исключением отверстия для вала.

Предоставляются файлы STL, соответствующие моему механизму. Существует также файл .scad для настройки любого движения, которое вы найдете.

Различные поверхности закруглены, поэтому края с меньшей вероятностью зацепятся друг за друга, но это все равно происходит, обычно когда руки находятся под углом 90 градусов друг от друга. Я рекомендую найти достаточно жесткую нить. Убедитесь, что все стабильно и параллельно. Между циферблатом, часовой и минутной стрелками должны быть небольшие промежутки.

Советы по дизайну:

Руки должны плотно прилегать к механизму (возможно, вам придется немного нажать). Если они не прилегают плотно, вам придется настроить некоторые параметры и повторить попытку. Я просто измеряю штангенциркулем, а затем добавляю, может быть, 0,05 мм.
Отверстие вала на лицевой стороне должно быть немного больше, чем винт механизма.
Лицевая часть должна быть достаточно тонкой, чтобы можно было на несколько оборотов закрутить стопорную гайку механизма.

Советы по печати:

Наполнитель на лице будет виден (как видно на фото). Это может улучшить внешний вид. Альтернативно, печать со 100% заполнением не займет много времени.
Примите меры для обеспечения точности размеров, например компенсацию «слоновьей стопы» и порядок печати на стене от внешней к внутренней.

Собираем в таком порядке:

Прикрутите механизм к плоской поверхности.
Нажмите часовую стрелку на
Нажмите минутную стрелку на
Добавьте металлический колпачок на стержень, если он есть у вашего механизма.
Привязка плоской грани к рамке
