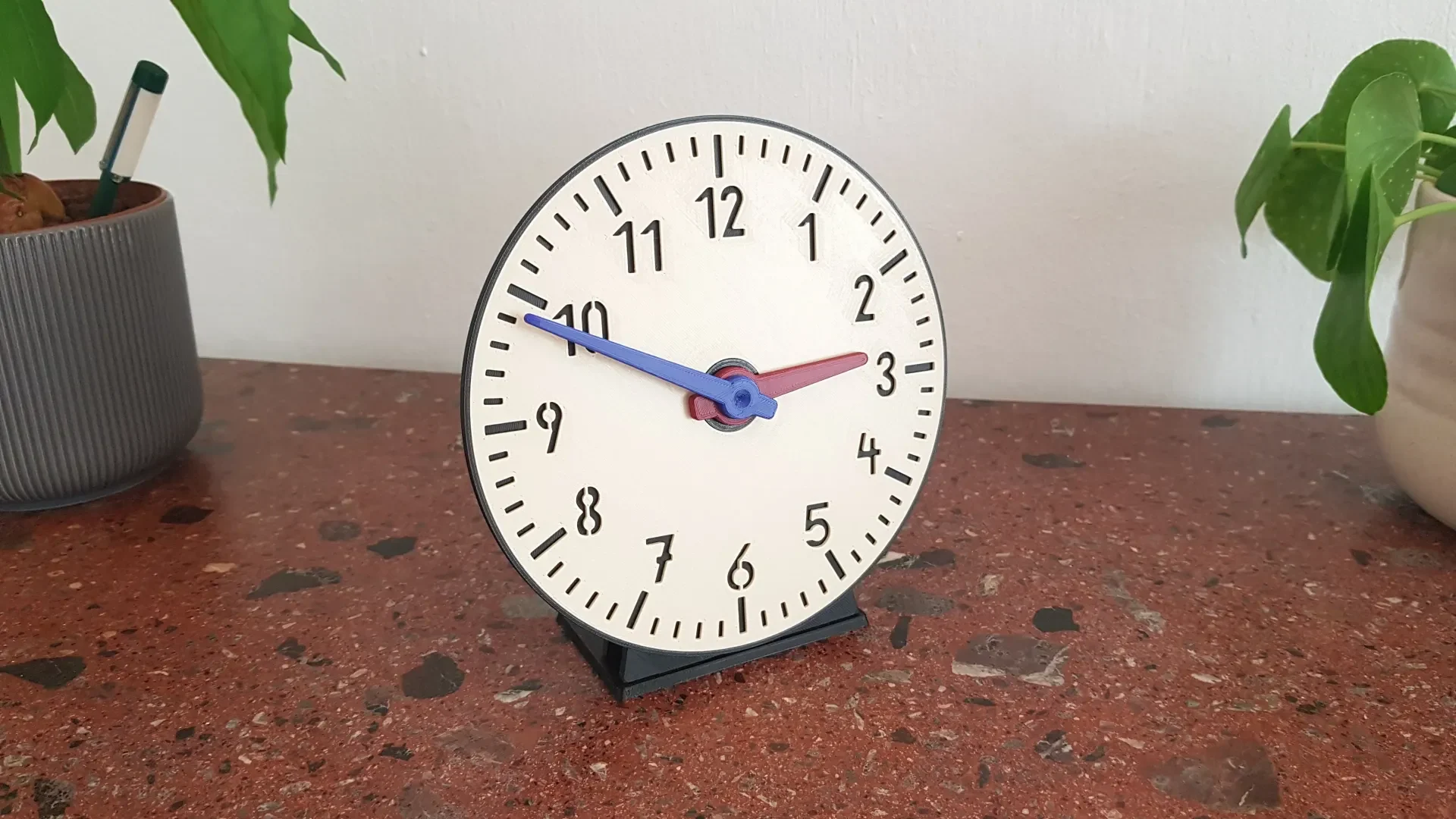

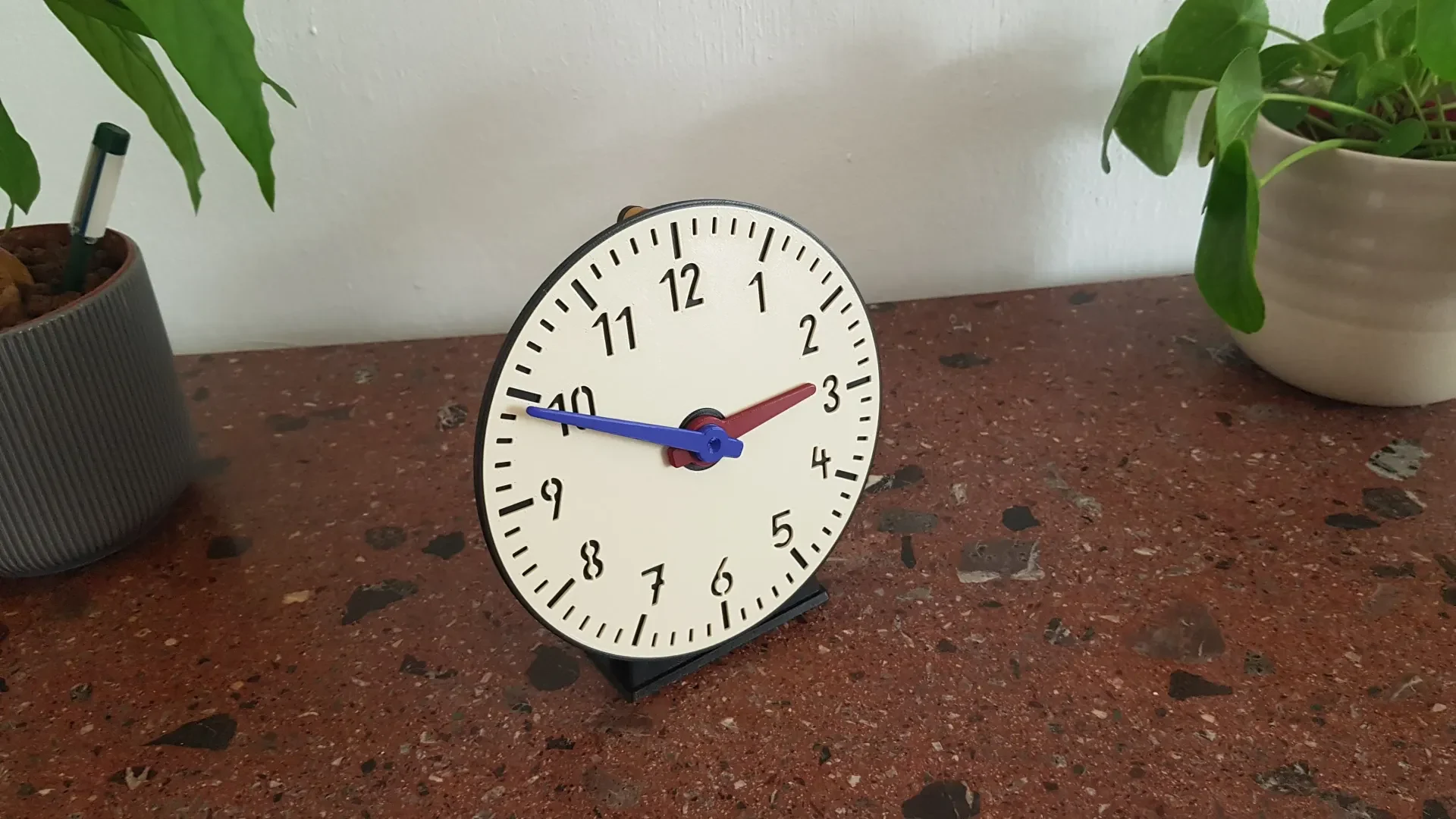

Образовательные часы
Это обучающие часы для обучения работе с аналоговыми часами.
Также интересно любителям часовых механизмов или коробок передач ;)
Полностью напечатан без подставок, не требует клея и шурупов!
Также подходит для Prusa mini (:

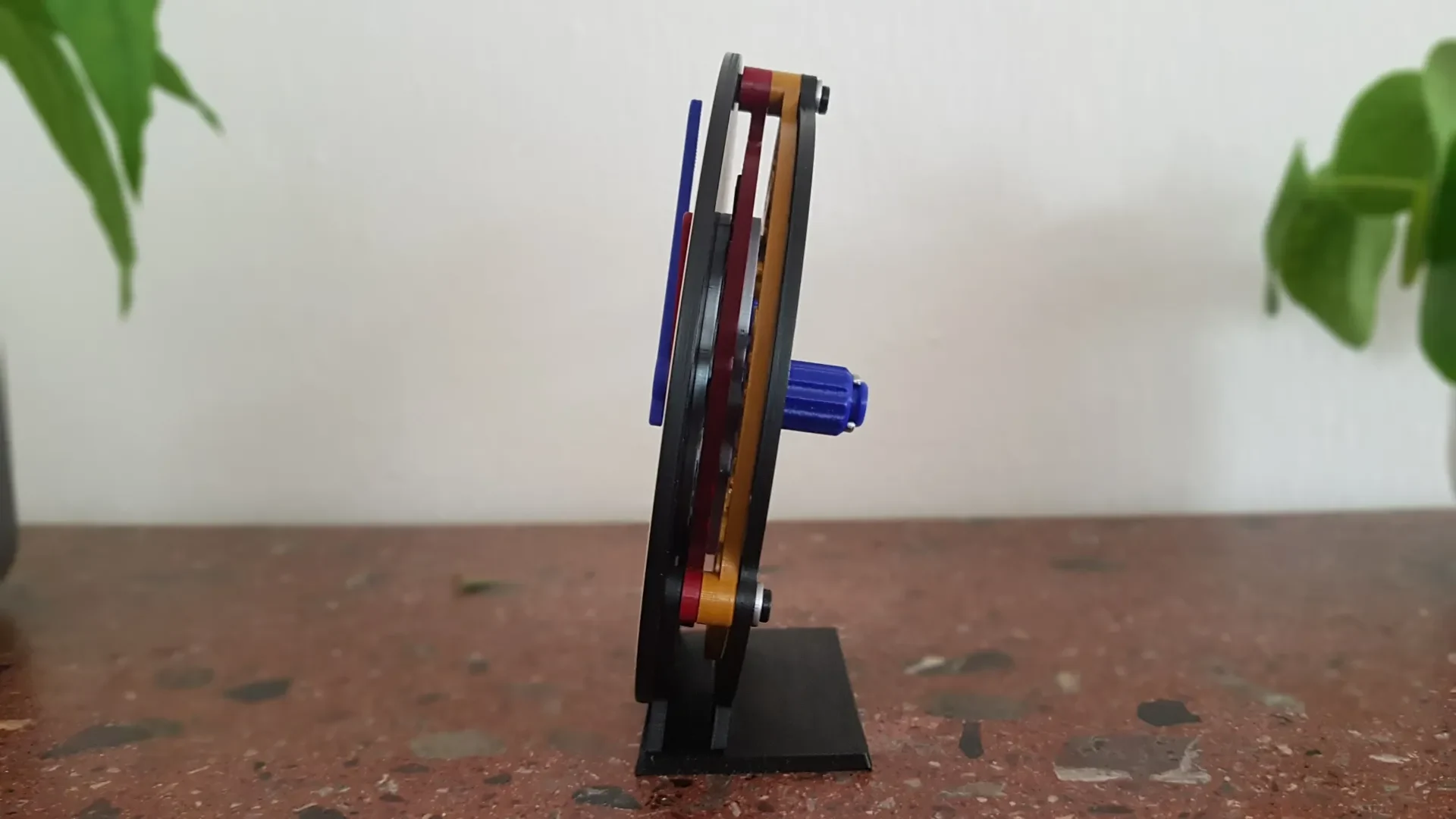

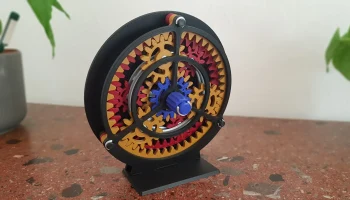

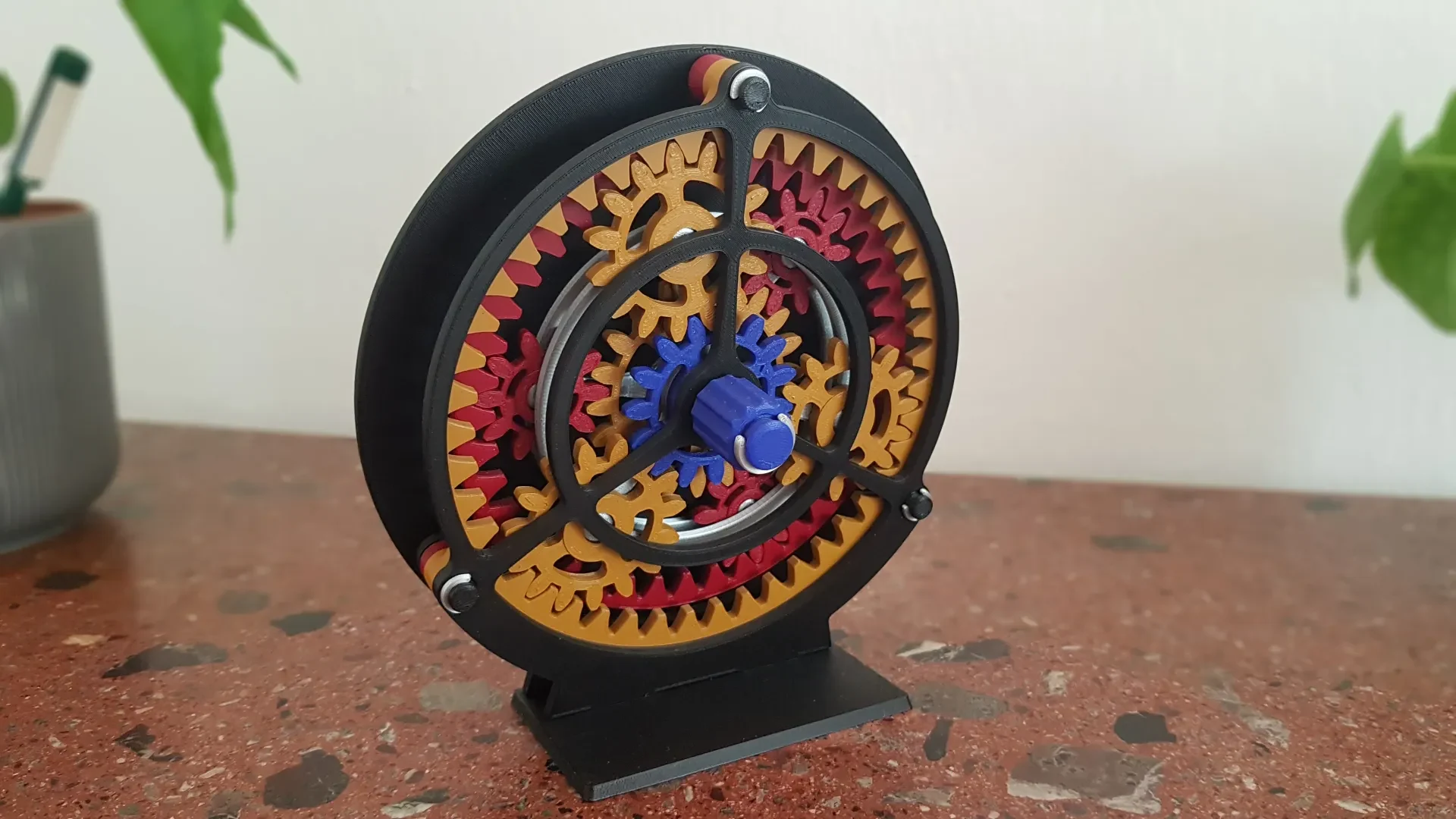

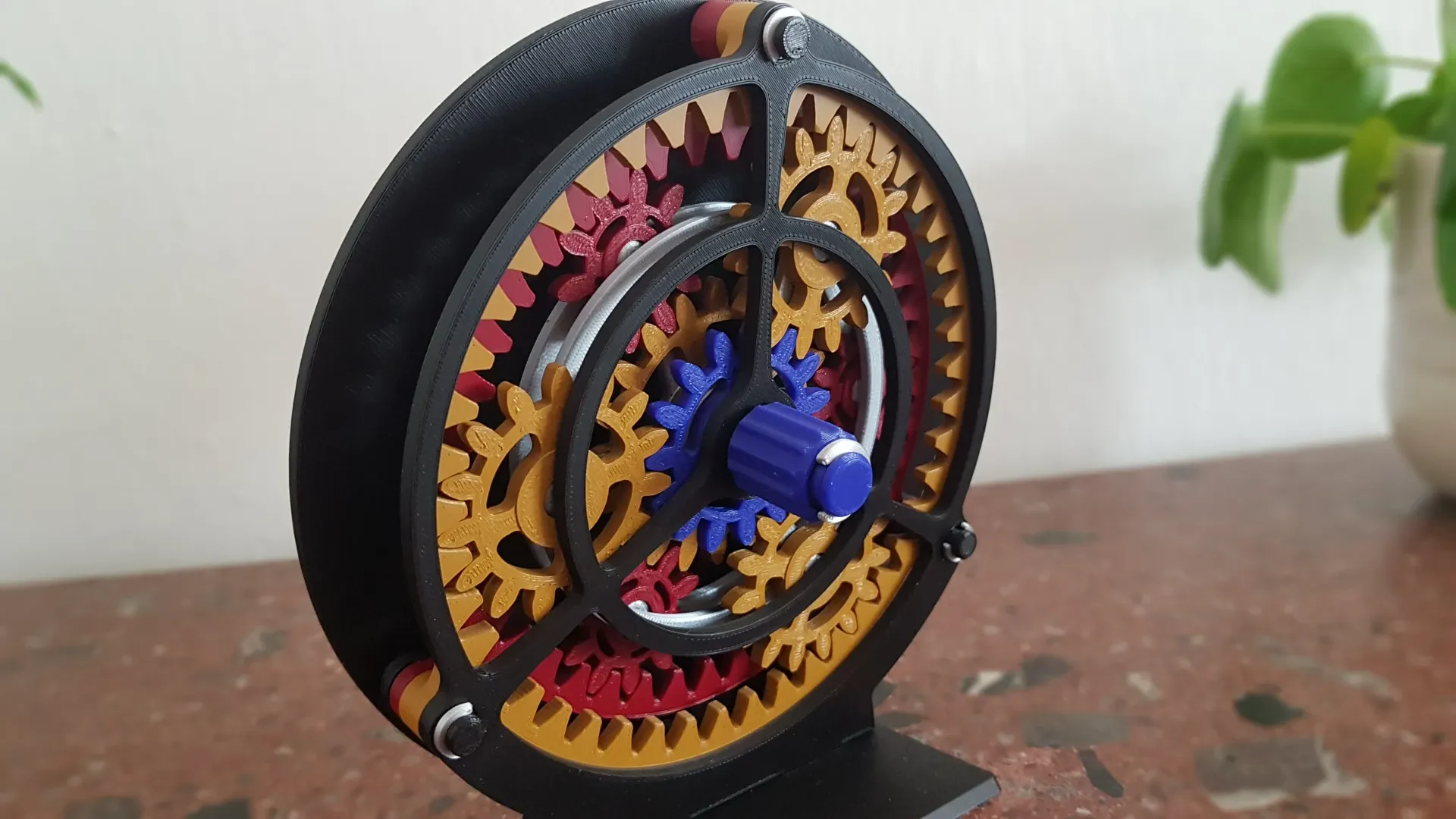

Часовая и минутная стрелки соединены с двухступенчатым часовым механизмом с планетарным приводом на задней стороне часов. Поэтому они движутся в правильном соотношении 1:12. За полный оборот минутной стрелки часовая стрелка переместится на один час.

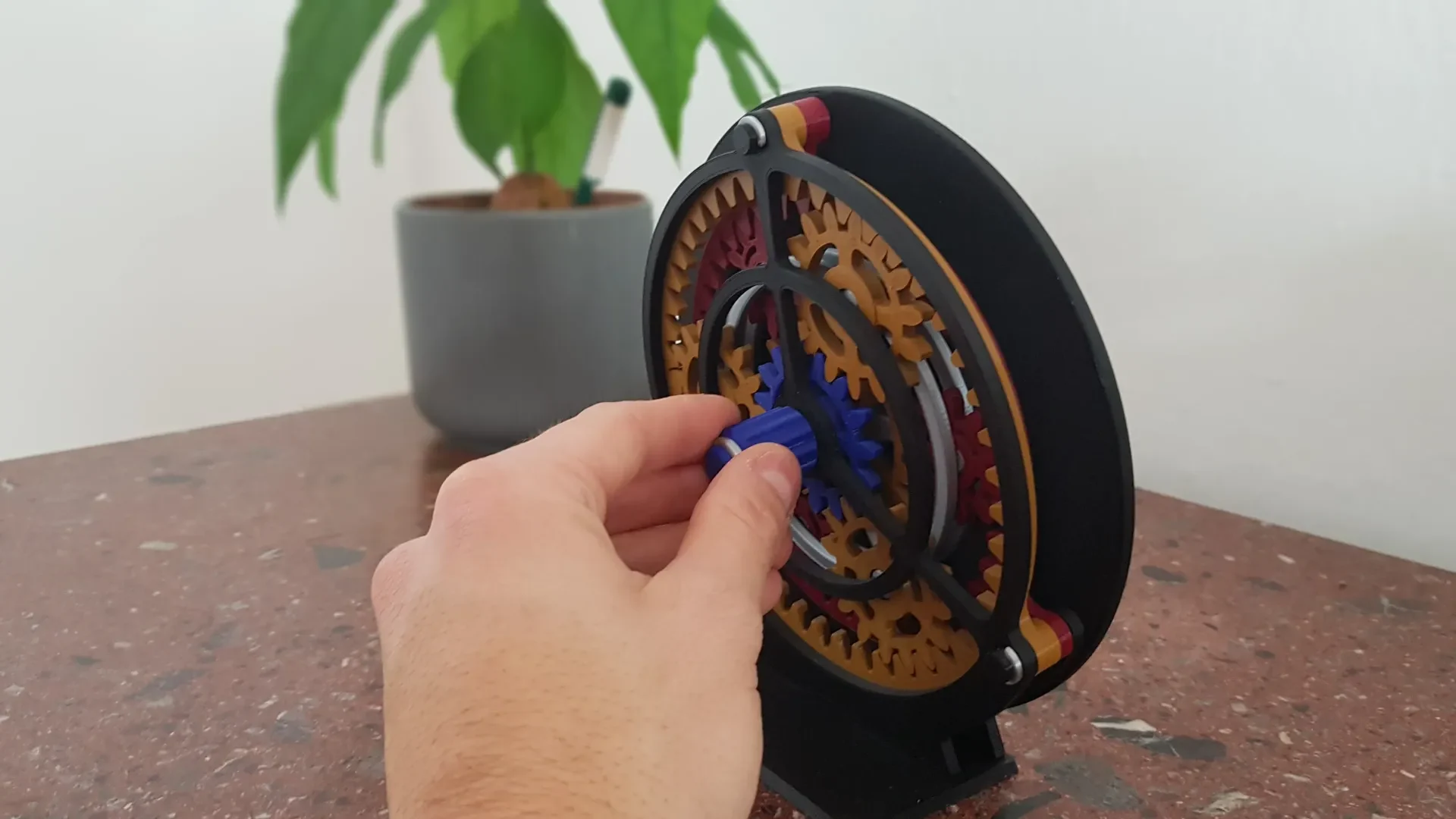

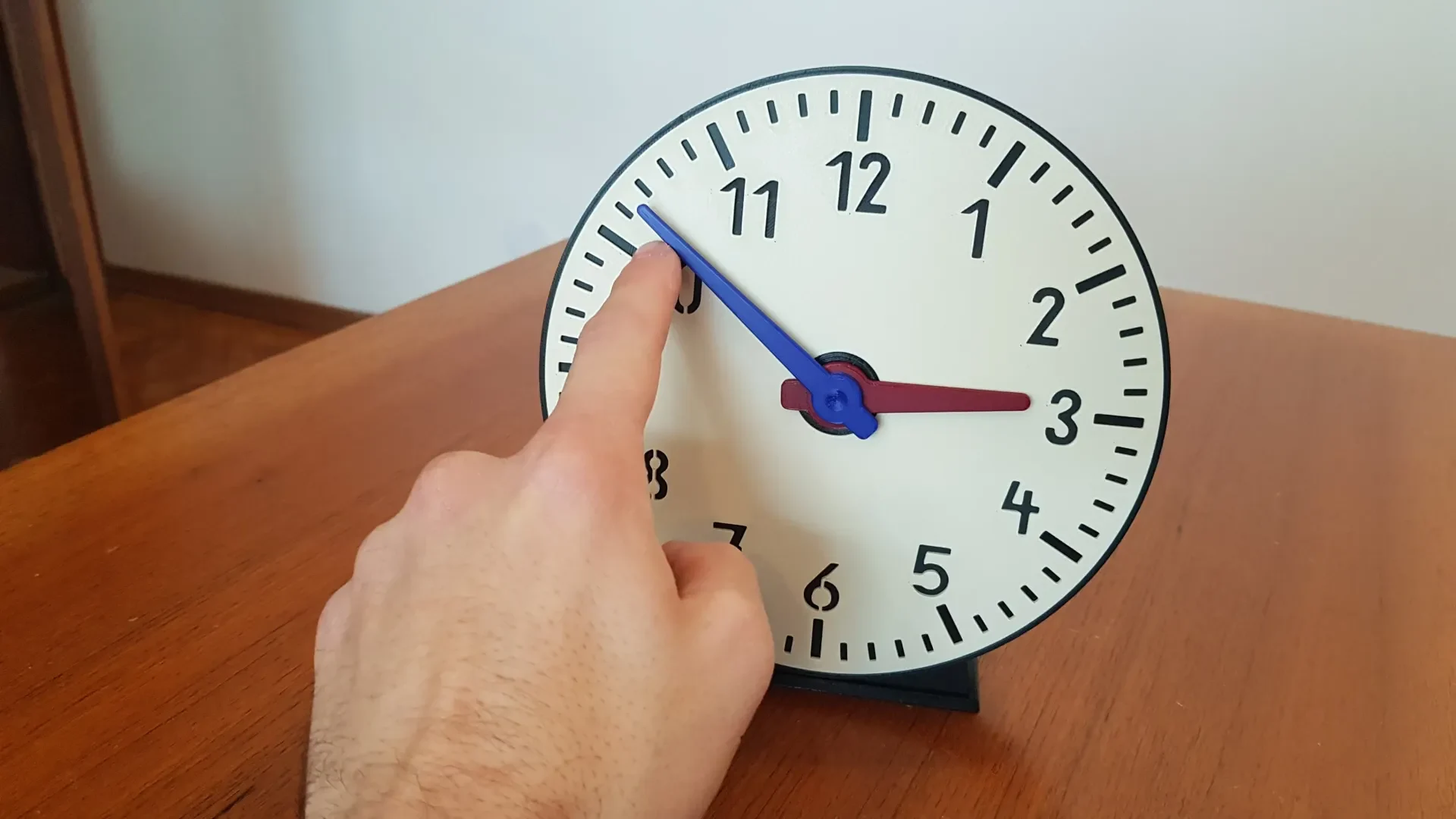

Это можно сделать, перемещая минутную стрелку пальцем, или, чтобы лучше видеть циферблат, повернув ручку на задней стороне часов.
Характеристики печати примера на картинках:
PLA, высота слоя 0,2 мм.
2 периметра, заполнение 20 %
общее время печати около 20 часов (обычный режим печати с таким же цветоделением, как на изображениях, может быть быстрее или медленнее при большем или меньшем количестве цветов нити)
Сборка:
Распечатать все части
Количество необходимых деталей указано в примечаниях к файлам.
Шаг 1:
вставьте соединительные контакты в отверстия clock_body и прикрепите clock_face.

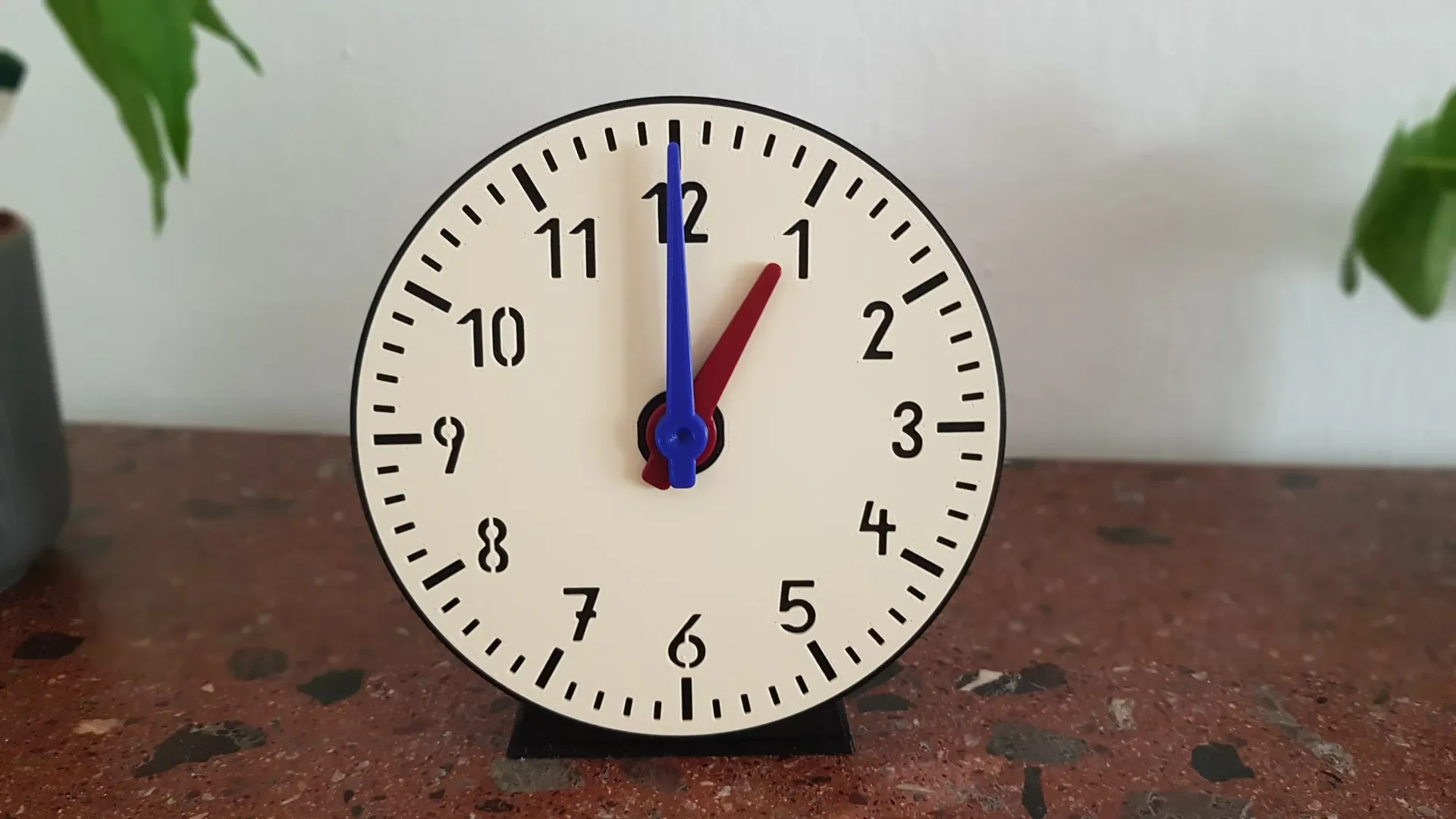

убедитесь, что цифра «12» указывает на верхний штифт. Затем проденьте часовую и минутную стрелки через среднее отверстие и убедитесь, что обе стрелки направлены в сторону цифры «12».
Шаг 2:
Поместите частично собранные часы циферблатом на стол. Убедитесь, что обе руки по-прежнему указывают на цифру «12». Затем прикрепите A_planet_carrier к часовой_стрелке.
На A_planet_carrier выгравирован небольшой треугольник. Все треугольники всех деталей должны быть установлены вверх в сторону цифры «12».
Шаг 3:
Установите A_gear_ring и A_sun_gear треугольником вверх. После этого установите A_planet_gears.
Шаг 4:
Установите B_gear_gring и B_planet_carrier треугольником вверх.
Шаг 5
Поместите B_sun_gear треугольником вверх. Затем поместите B_planet_gears.
Шаг 6
Наденьте заднюю стенку на контакты подключения и зафиксируйте ее небольшими зажимами.
Шаг 7
Установите ручку и зафиксируйте ее большим зажимом. Затем прикрепите подставку_bottom
Закончено — получайте удовольствие!
