Цепные часы

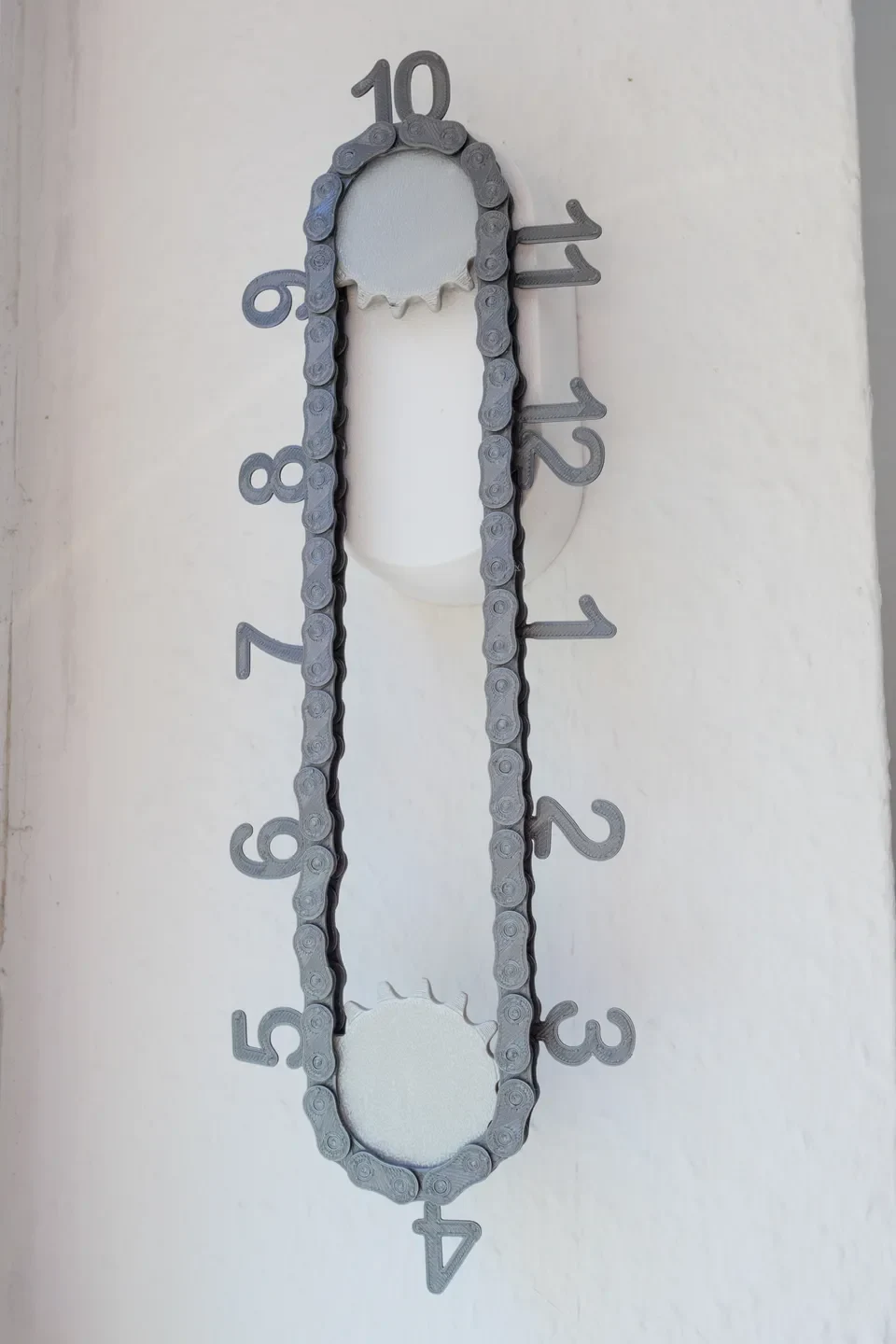

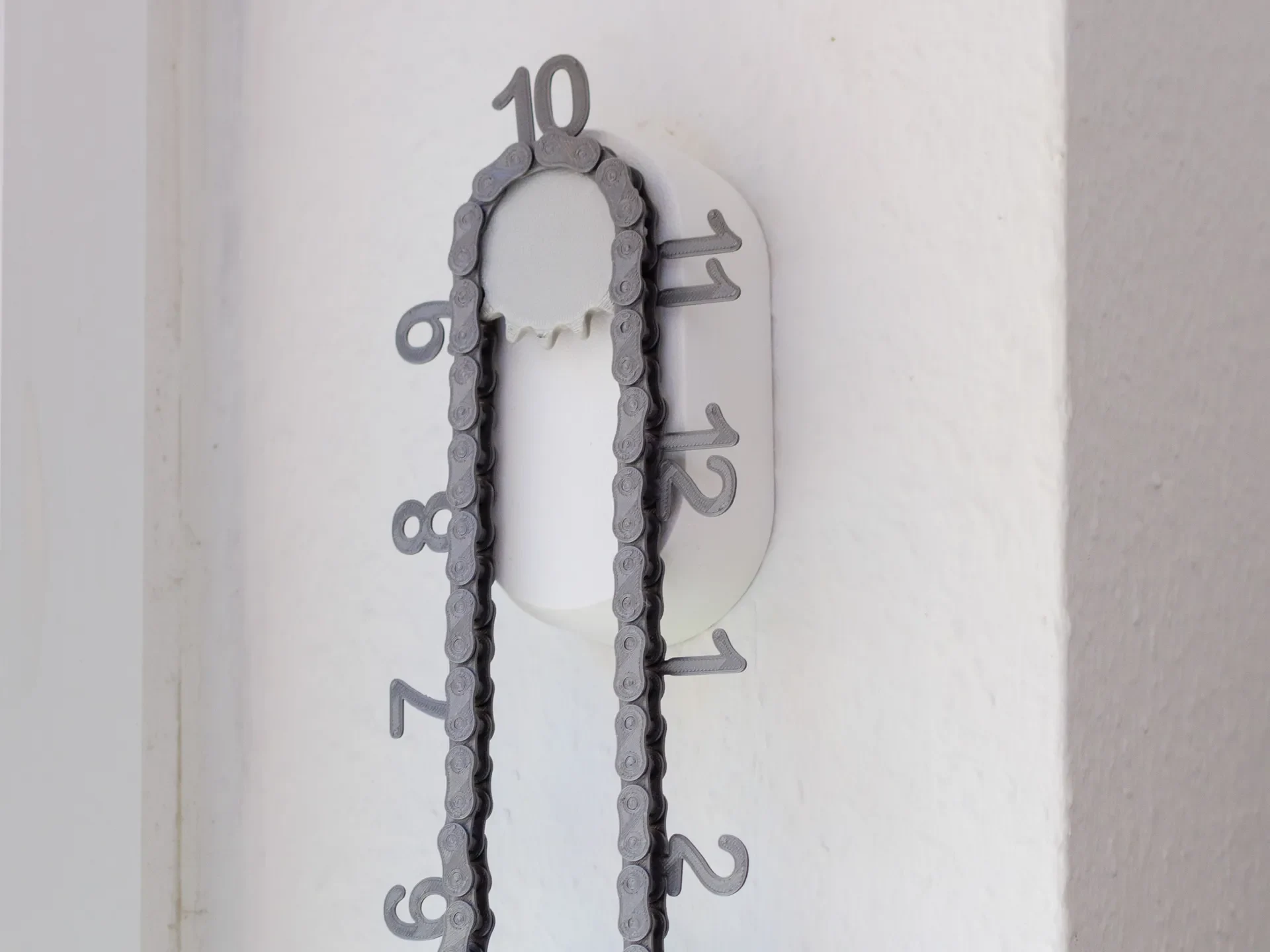

Эти часы представляют собой функциональные часы, которые показывают приблизительное время путем вращения роликовой цепи дважды в день.

Он работает с помощью простого часового механизма. Длина цепочки 26 см.

Распечатать инструкции
Обновление: я переработал часы и добавил некоторые функции. Теперь механизм можно снять, ничего не разбирая. Внешняя пластина звеньев цепи теперь прилегает намного плотнее. Соберите с некоторым усилием, с помощью молотка или тисков.
Поскольку у некоторых людей возникают проблемы, это отказ от ответственности: цепь имеет очень малые допуски, пожалуйста, проверьте несколько частей, прежде чем печатать всю цепь. Ролики должны катиться по штифтам, а внешняя пластина также должна проходить по штифтам без особого трения.

Эти часы представляют собой функциональные часы, которые приблизительно показывают время, вращая роликовую цепь дважды в день.

Он работает с помощью простого часового механизма. Длина цепочки 26 см.

Необходимо дополнительное оборудование:

3 винта M3 6-10 мм

1 часовой механизм, общая длина вала должна быть 20 мм, я купил вот такой:
https://amazon.de/gp/product/B01LXWJFPW

1x подшипник: 10x15x4 мм
https://www.amazon.com/gp/product/B00RWGXNVI/

3x термофиксирующие вставки M3

Печать

Распечатайте следующие части:

1x Enclosure_inserts, если вы хотите использовать термофиксирующие вставки, или Enclosure_no_insert, если вы хотите использовать только винты. Никаких опор, в замочную скважину сверху встроен однослойный мост.
2 звездочки, единственная деталь, нуждающаяся в опорах
1x держатель
1x контакт
1x крышка
1x Большая ше��терня
1x маленькая шестерня

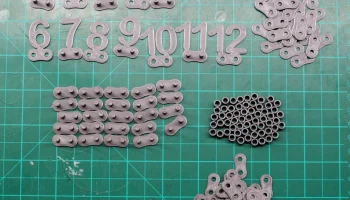

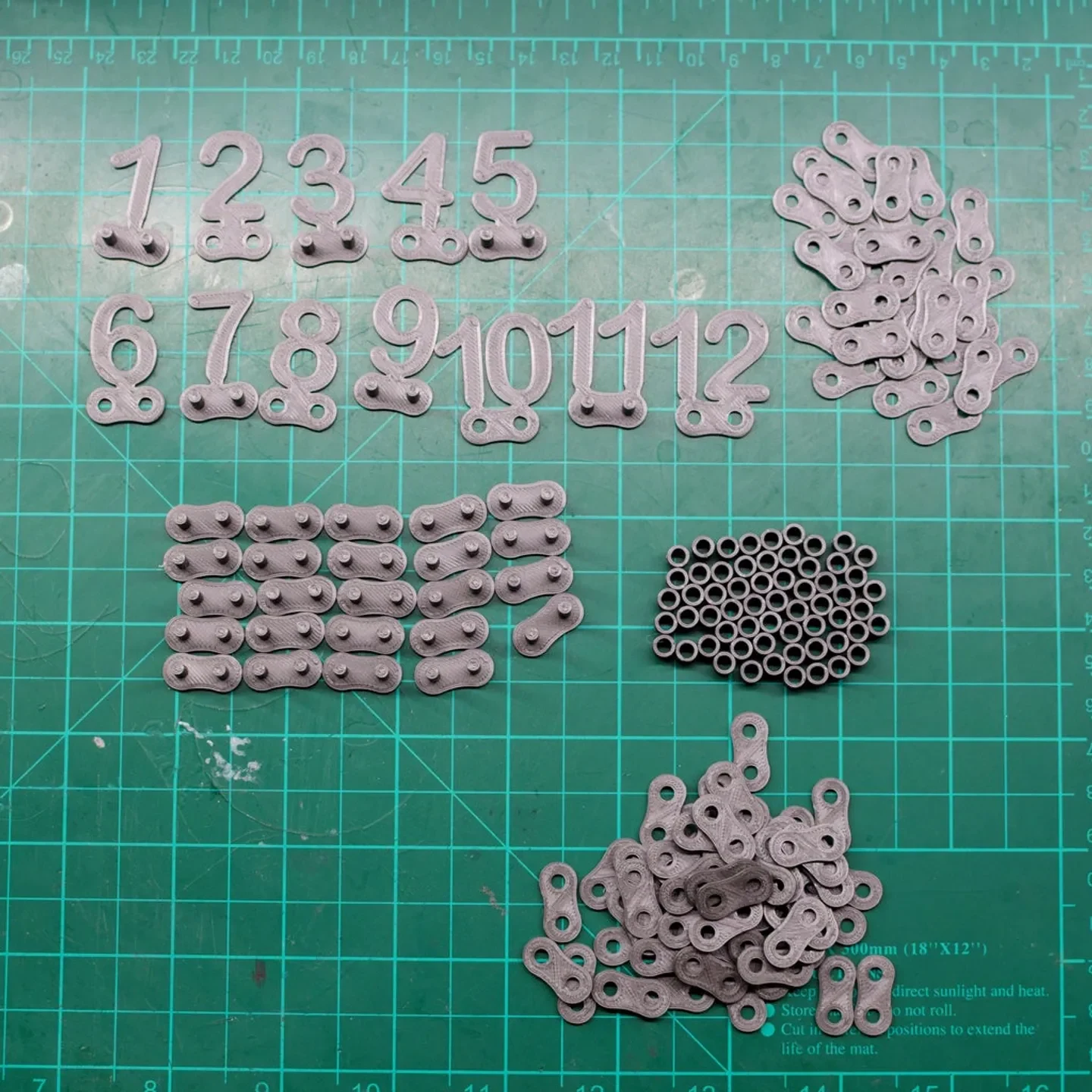

Цепочка:

Все числовые ссылки 1-12
24x CL_OuterPlatePin
30x CL_OuterPlate
60x CL_Роллер
54x CL_InnerPlate

В зависимости от вашего принтера вам может потребоваться отшлифовать звенья, чтобы уменьшить трение в цепи. В противном случае цепочка сорвется и время будет неточным.

Сборка

Сборка цепи:
Распечатайте несколько тестовых образцов и сначала проверьте их соответствие. CL_OuterPlate должен с некоторым усилием прилегать к штырям и удерживаться (при необходимости используйте молоток или верстачные тиски).

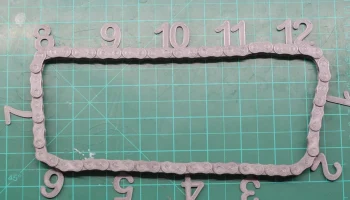

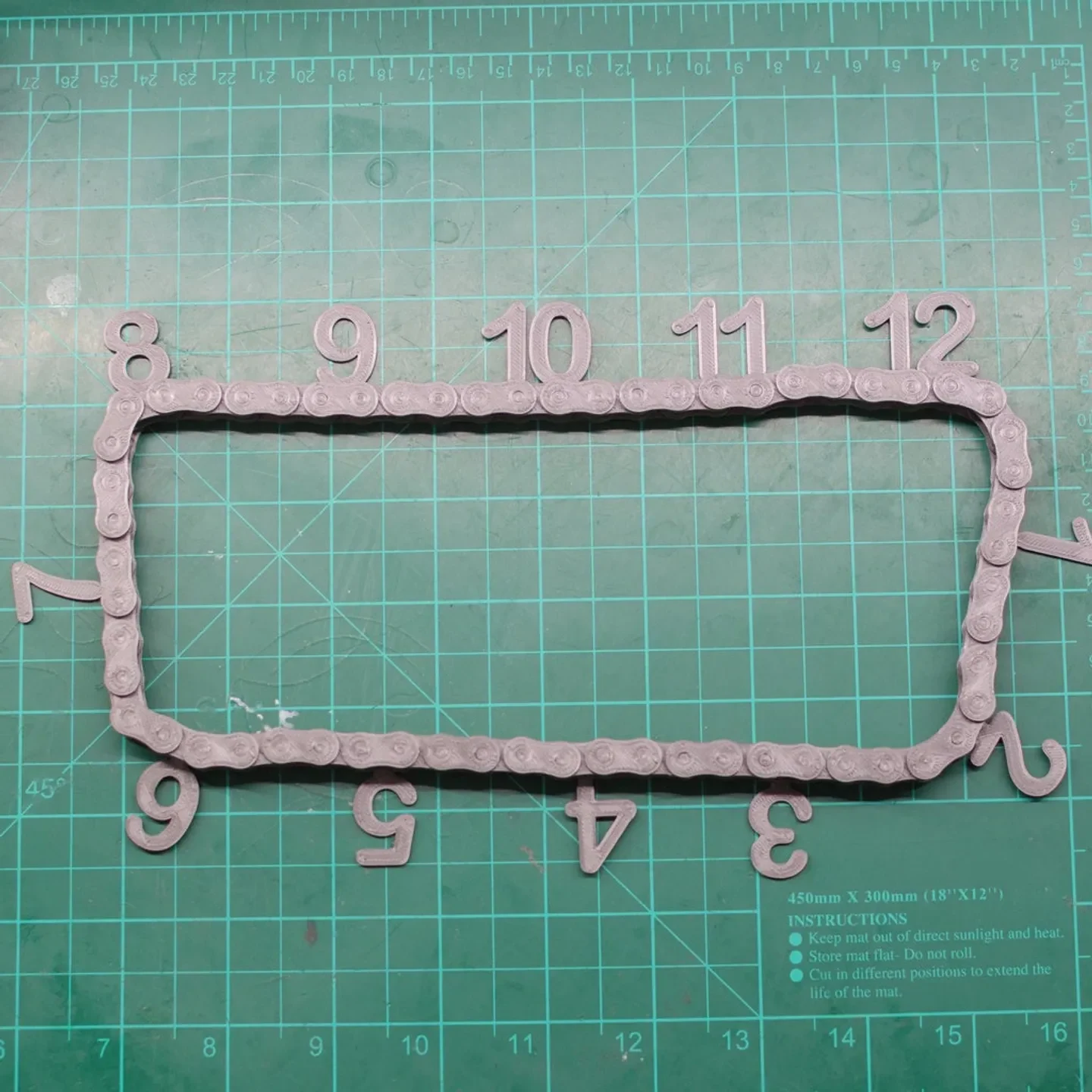

Затем соберите, как показано на картинках. Между номерами должно быть 5 роликов.

Сборка кузова:

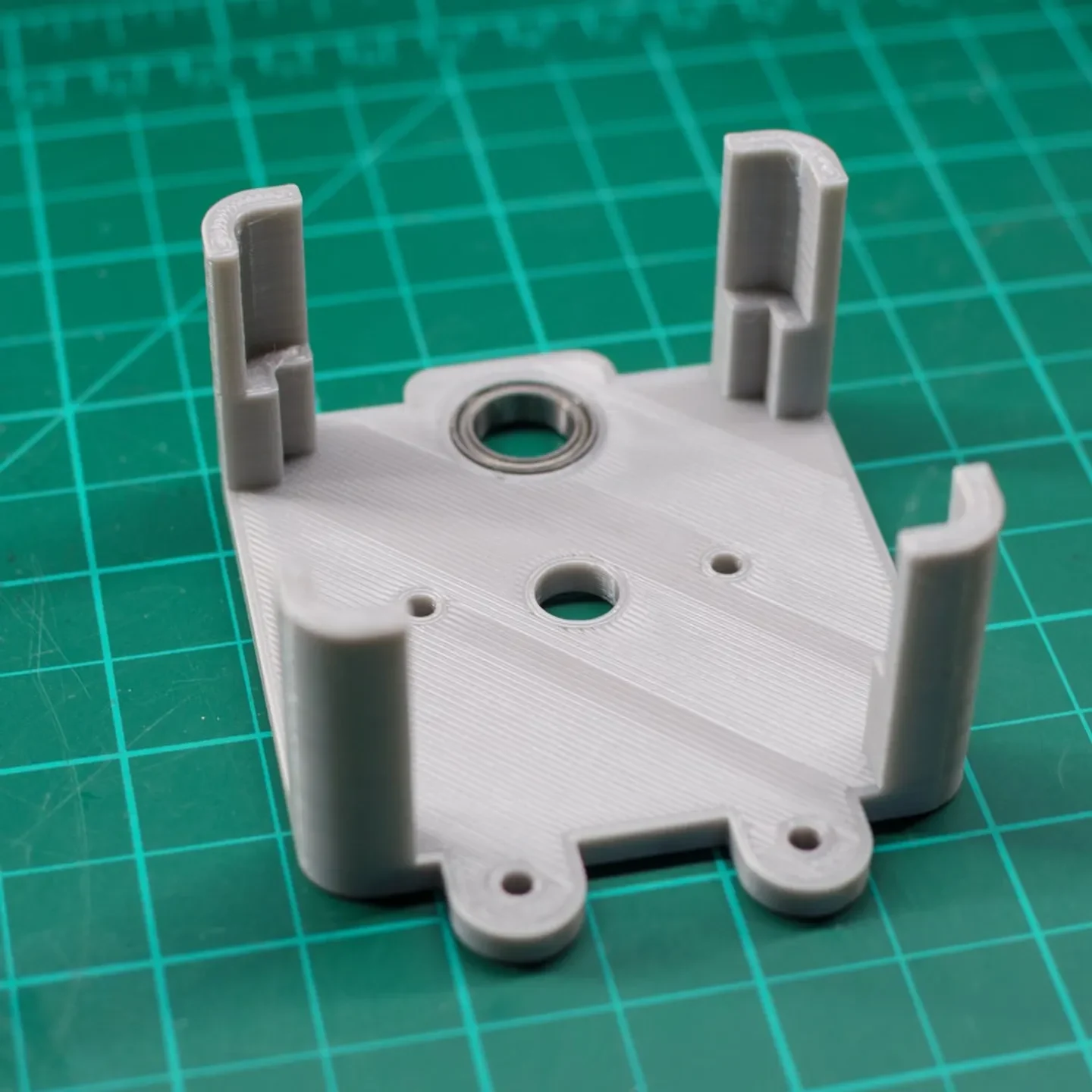

Вставьте подшипник в держатель.

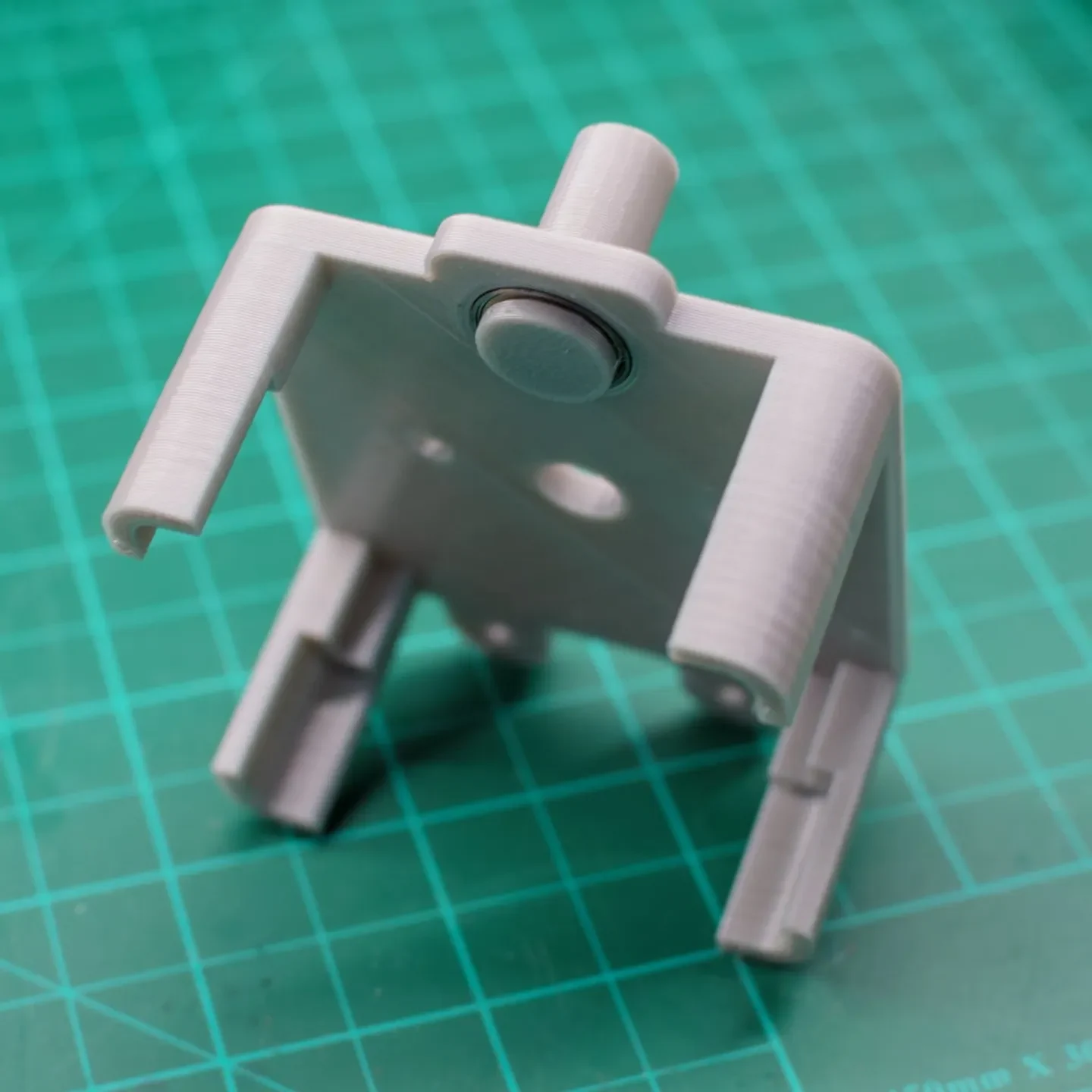

Протолкните штифт через подшипник, как показано на рисунках.

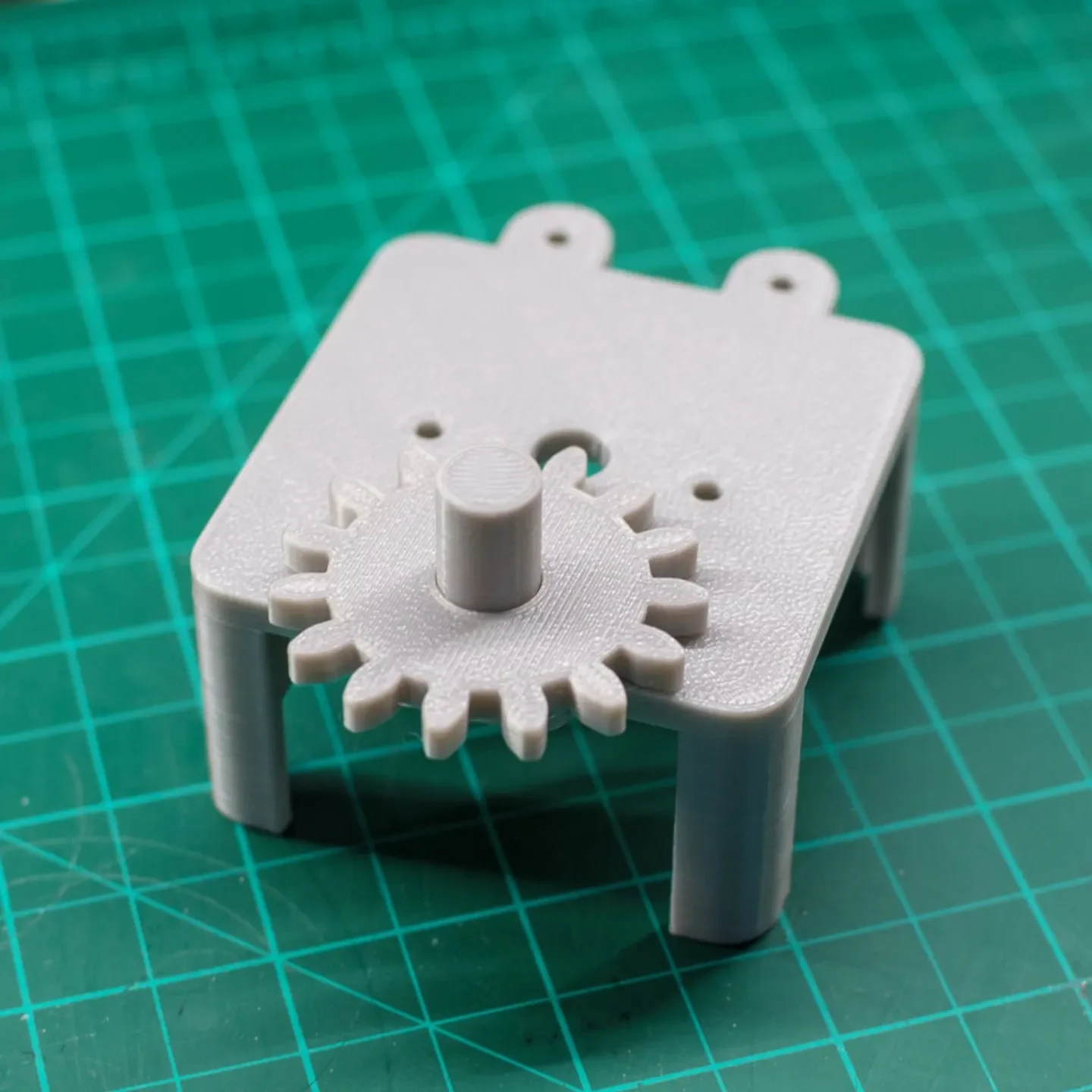

Наденьте Большую шестерню на штифт.

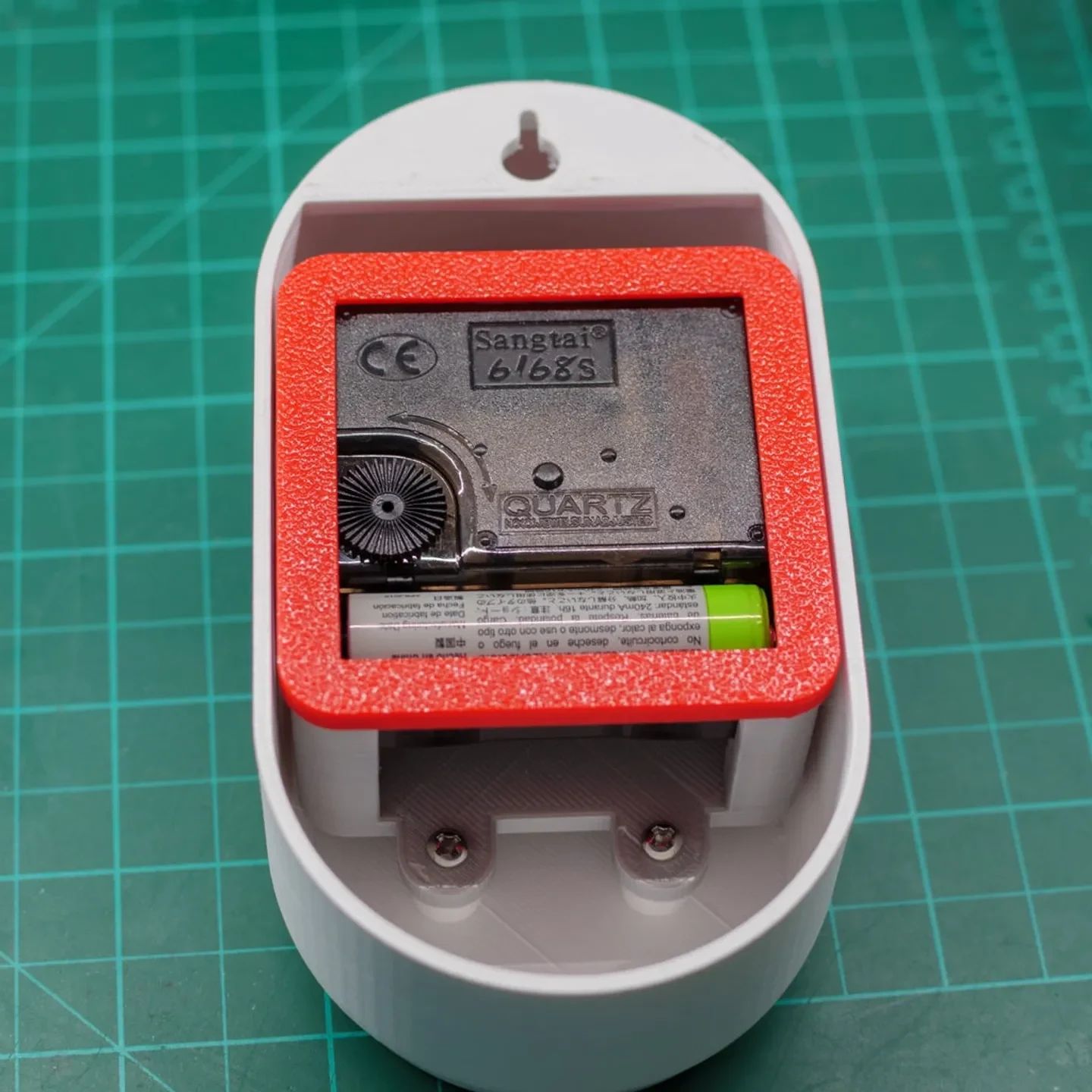

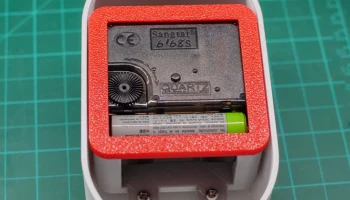

Вставьте часовой механизм и закрепите крышкой.

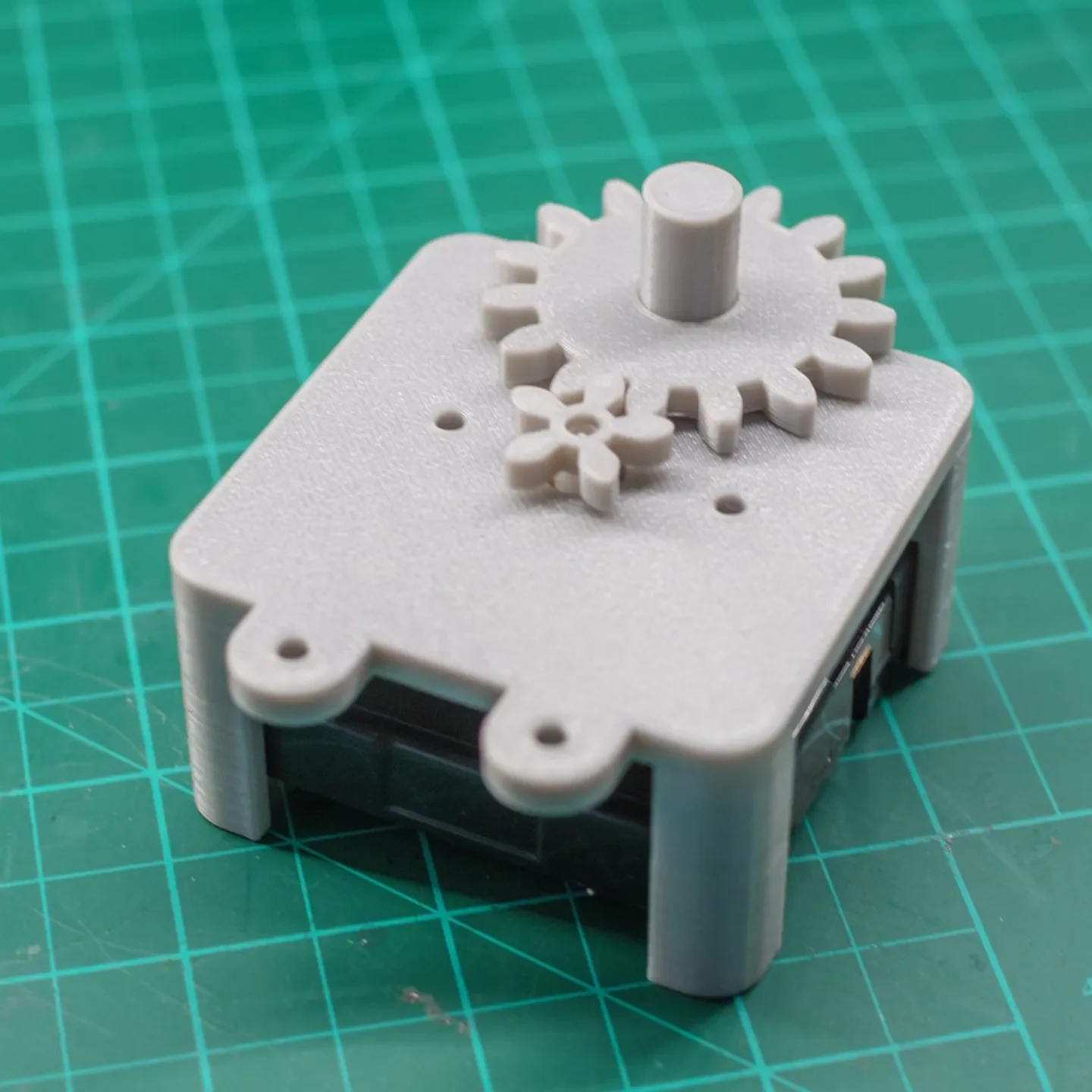

Наденьте Малую Шестеренку на минутную стрелку часового механизма.
Вставьте собранный держатель в корпус и закрепите винтами М3.
Наденьте одну из звездочек на штифт.
