Meshroom V2 - двойной верхний выпуск 60 мм - с водяным о...

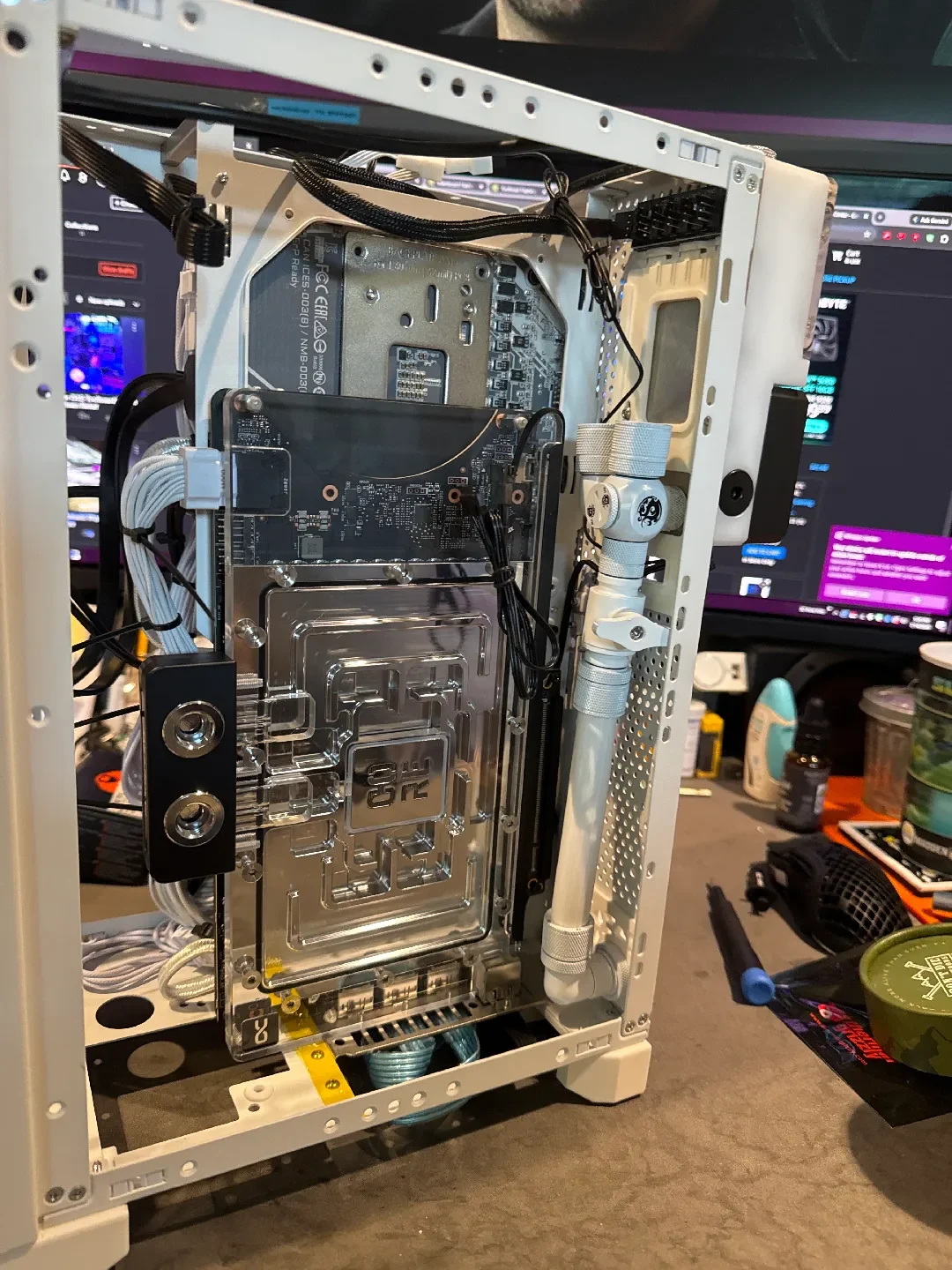

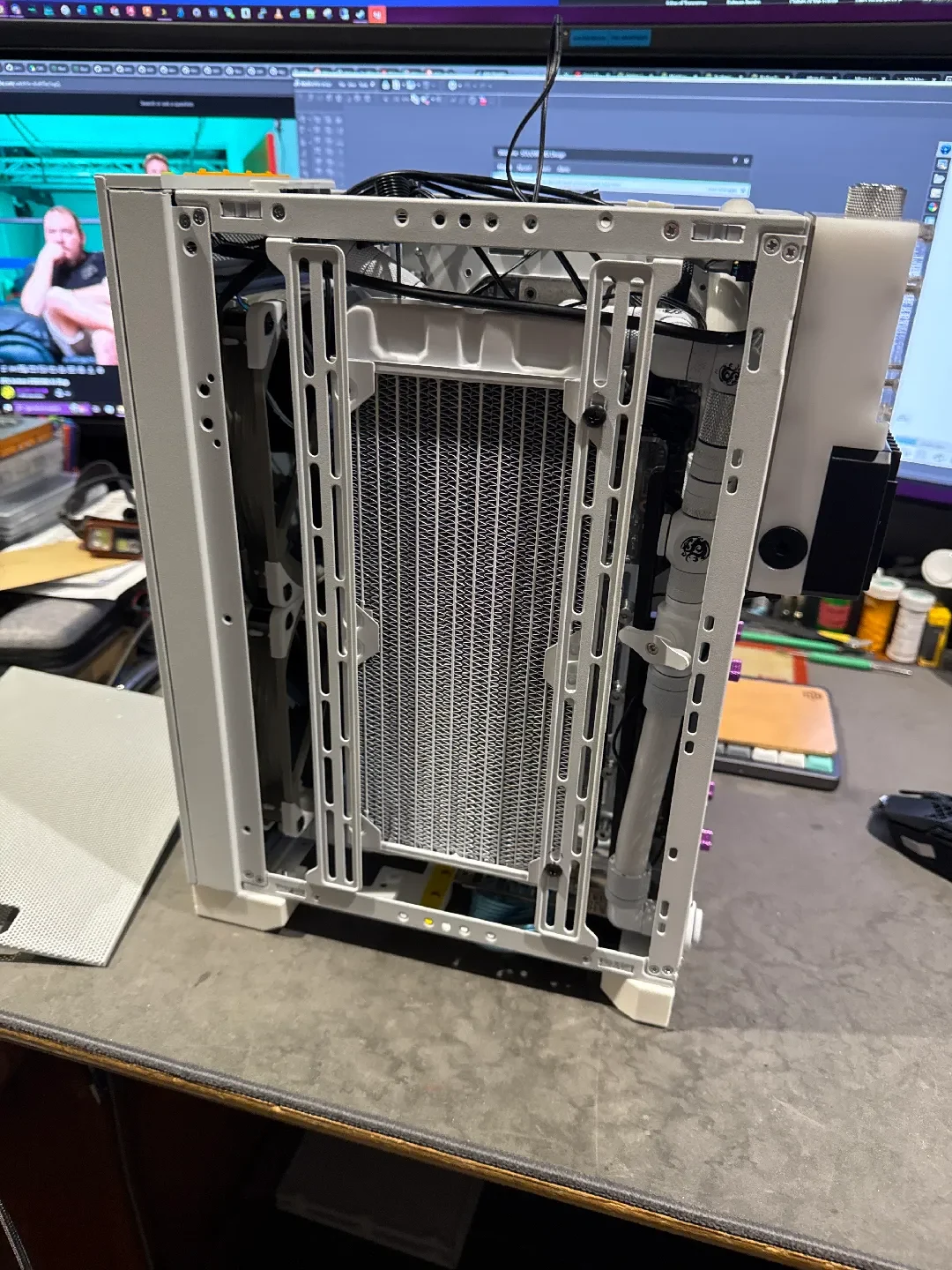

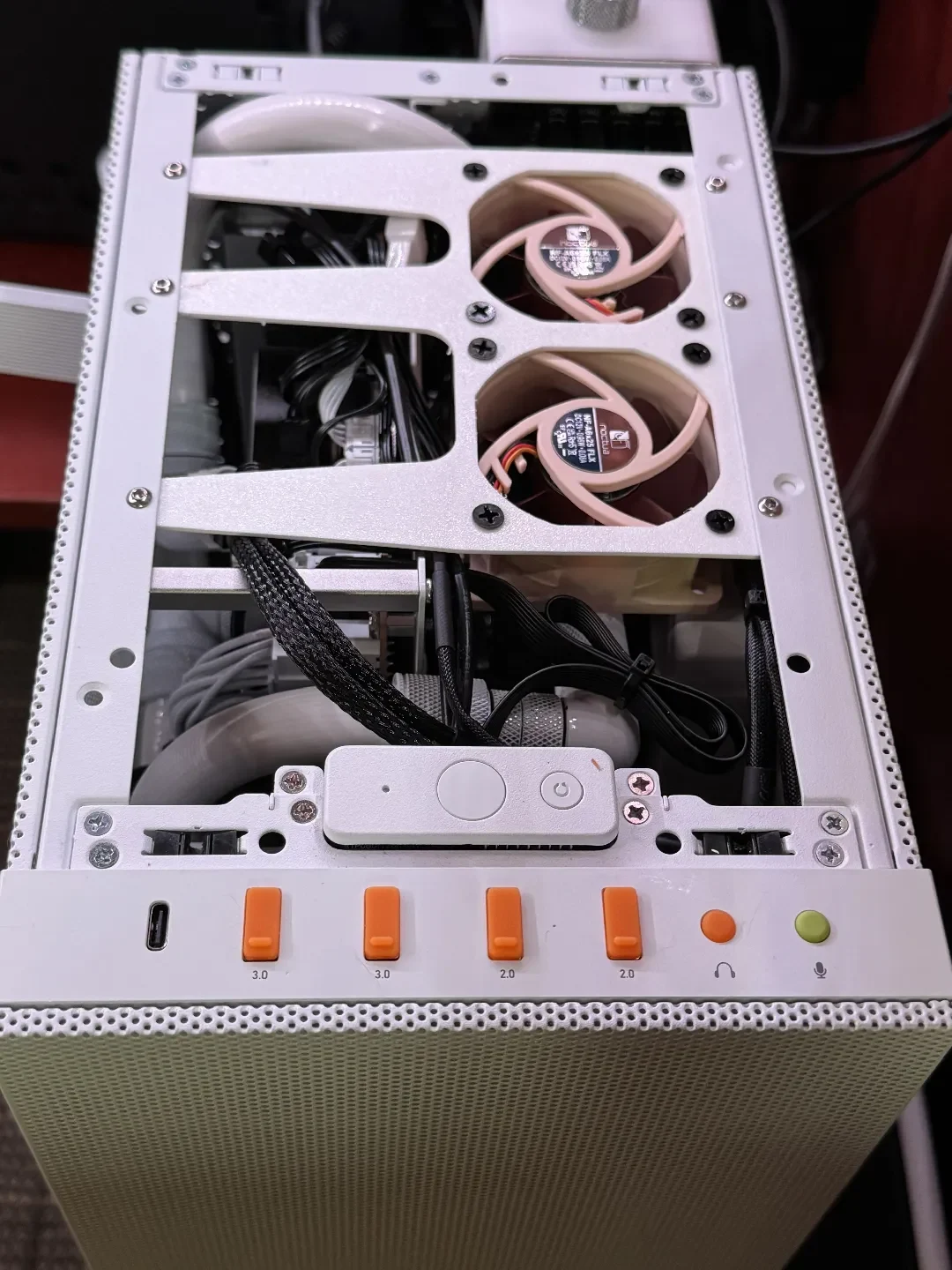

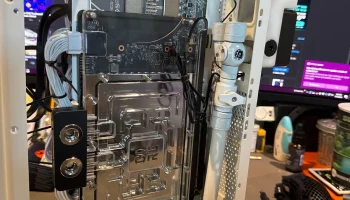

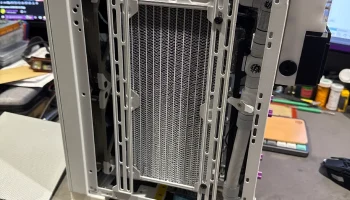

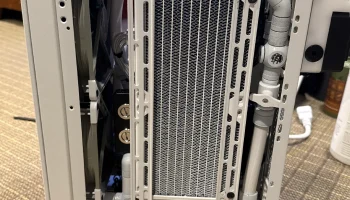

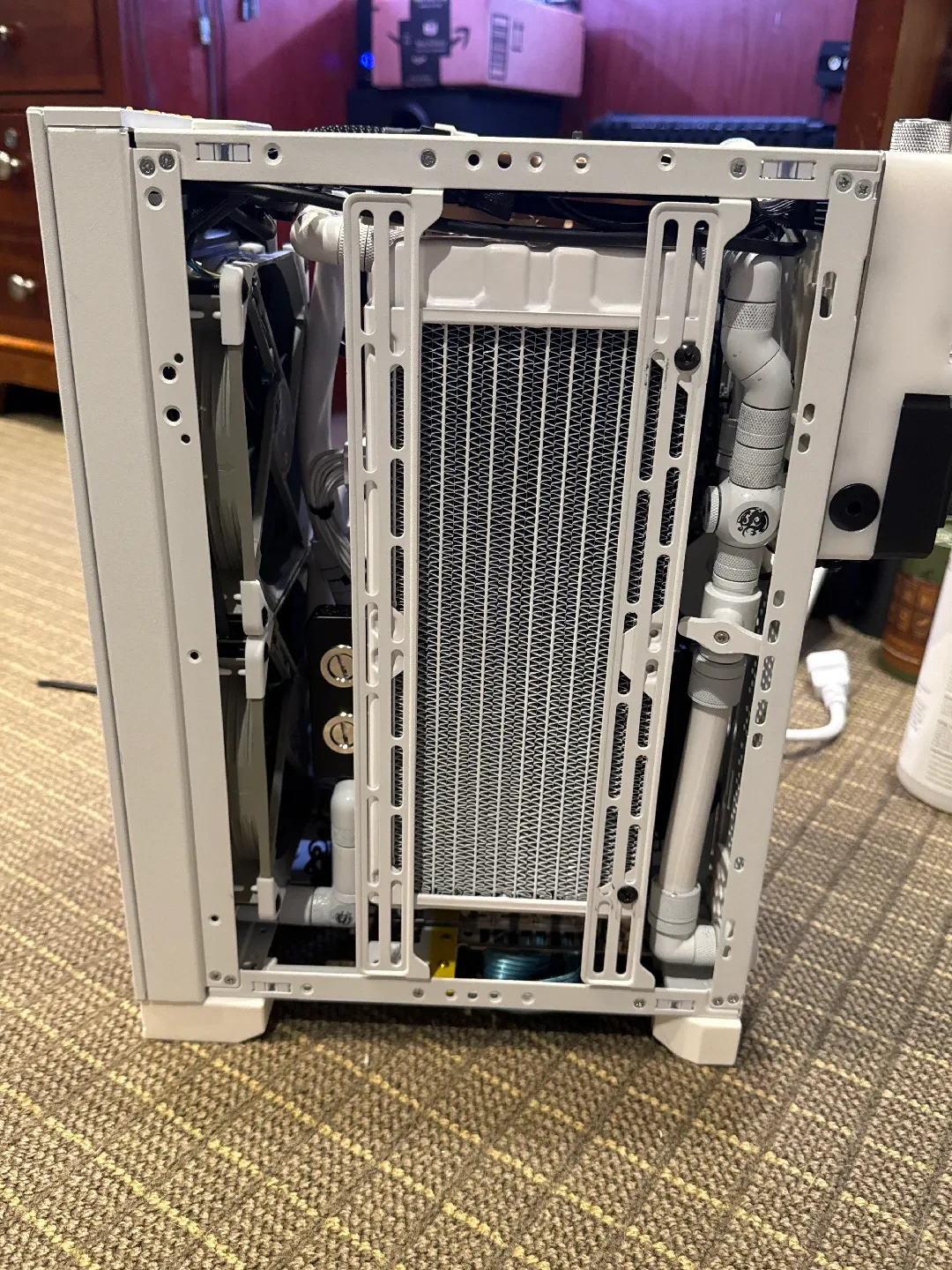

Недавно я установил водяное охлаждение своего компьютера в Meshroom V2 в конфигурации с двумя радиаторами и даже с тонкими вентиляторами на Боковой зазор между блоками графического процессора и тонкими вентиляторами был невелик, его определенно было достаточно, чтобы воздух мог течь и двигаться, но тонкие вентиляторы сами по себе будут бороться со своим ограниче��ным статическим давлением. Благодаря другому моему моду, указанному на моей странице, который позволяет мне надежно закрепить водоблокируемый 5090 как можно ниже, у меня есть место для фитингов на боковых радиаторах для установки этих вентиляторов и значительно улучшается производительность бокового радиатора, вытягивая весь горячий воздух из верхней части корпуса, а не позволяя ему застаиваться. Поэтому я провел некото��ые измерения и собрал этот простой и прочный монтажный кронштейн для (2) 60-мм вытяжных вентиляторов, который поможет выхлопу вторичного радиатора в Meshroom V2. Я могу установить Noctua диаметром 60 мм, толщина которого на самом деле составляет 25 мм. В настоящее время я ищу вентиляторы на замену, которые будут немного сильнее, но эти вентиляторы сами по себе творят чудеса. Я также включил изображения температуры моего контура, чтобы показать эффект этих дополнительных вентиляторов, помогающих немедленно удалить весь этот горячий воздух.

Обратите внимание, что это работает только для корпуса, настроенного в режиме 4-слотового графического процессора, но не будет работать для корпуса, настроенного в режиме 3-слотового графического процессора.

Для крепления крепления к корпусу вам понадобятся (6) термофиксированные вставки M3 и (6) винты M3x6 или M3x8. Чтобы установить крепление, вы можете либо согнуть его на место, оно АККУРАТНО согнется, либо вы можете снять одну из верхних боковых частей корпуса, чтобы вставить его, а затем переустановить боковую часть, как при установке большого графического процессора. Я использовал стандартные винты корпуса ПК, чтобы закрепить вентиляторы на самом креплении.

Как всегда, я предоставил STL для тех, кто хочет просто распечатать и сделать это, а также исходные файлы CAD (Solidworks) и STEP для тех, кто хочет повозиться с самими файлами.

Спасибо за интерес к моей странице/модели! Это очень ценно!
-EddieSha
