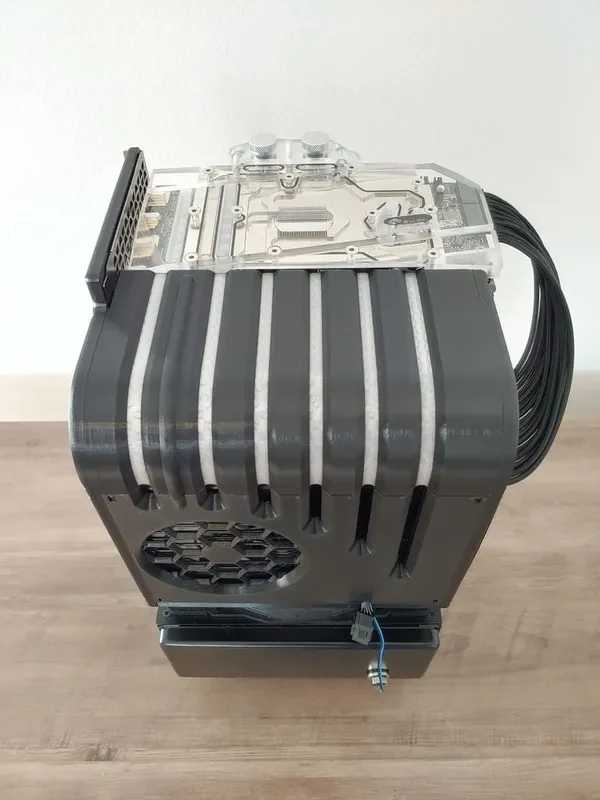

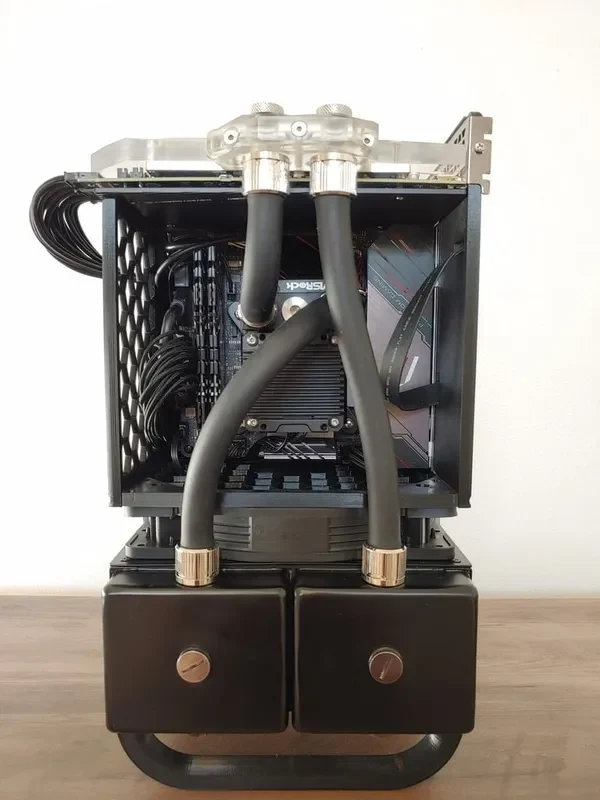

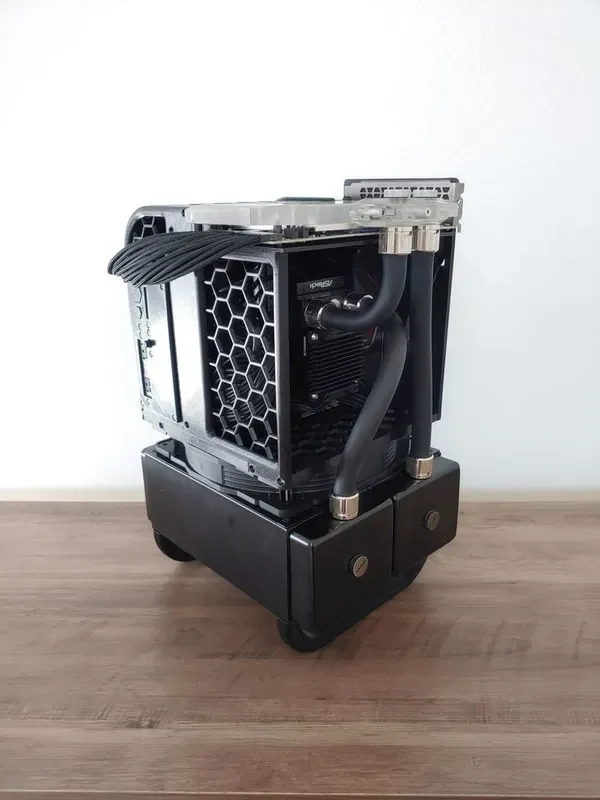

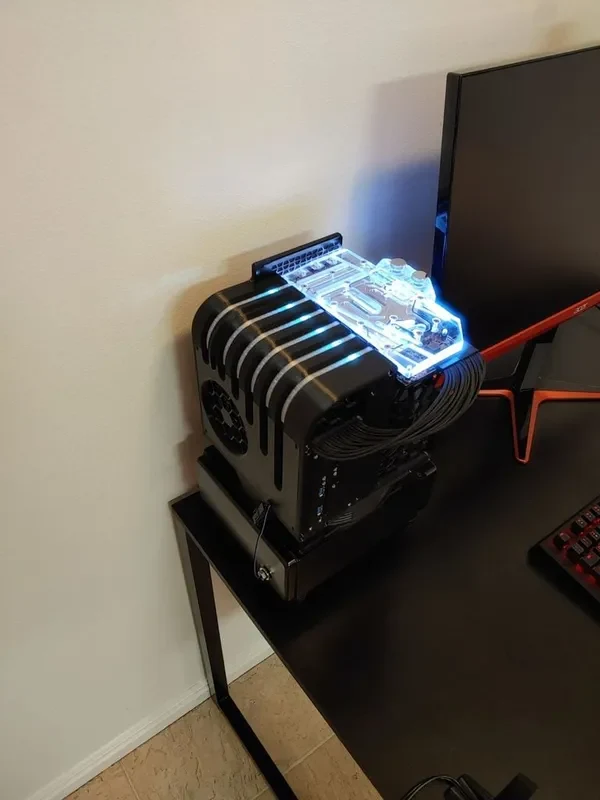

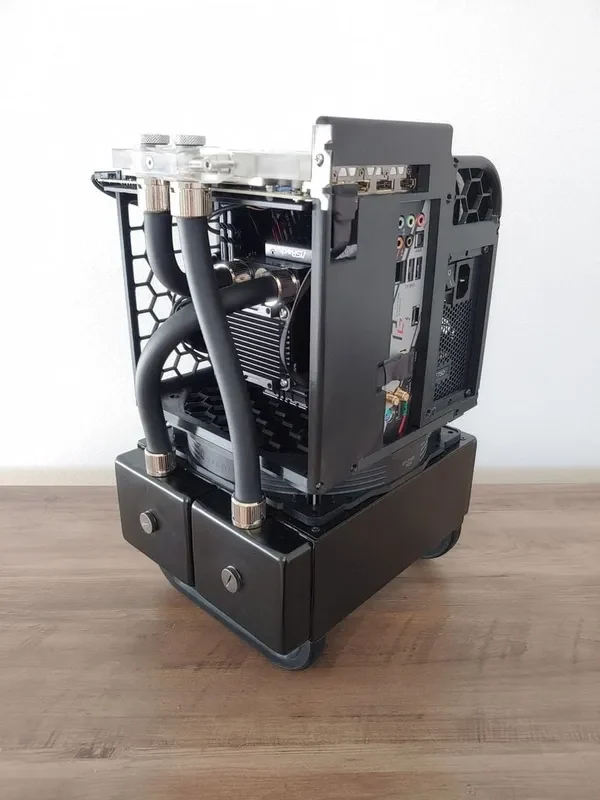

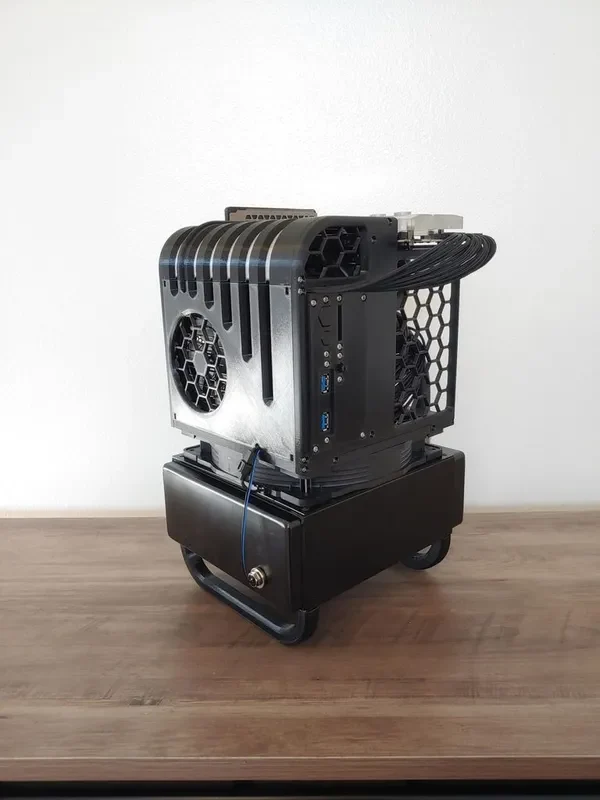

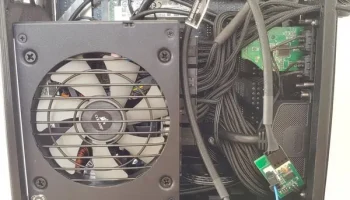

Изготовленный на заказ корпус ITX для радиатора водяного ...

Ни один из корпусов ITX, представленных на рынке, не был именно тем, что мне нужно. Я решил собрать что-то более индивидуальное. Статья на All3DP. Больше фото и подробности сборки здесь.

ВНИМАНИЕ: Этот проект был составлен для очень специфических компонентов. Изменения, вероятно, потребуются, если эти конкретные детали не используются:

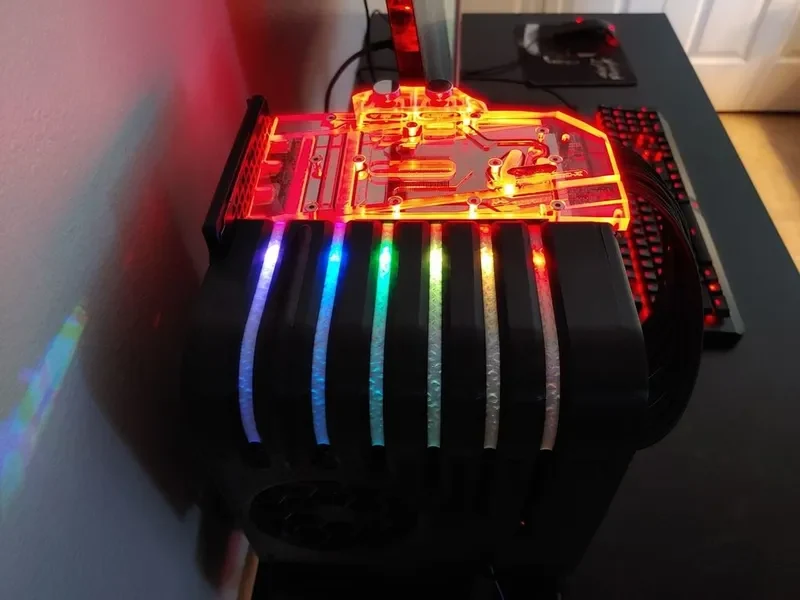

Материнская ��лата Asrock X570 Phantom Gaming-ITX/TB3 (другие платы ITX должны работать, но полосы на боковой панели совпадают с краевыми светодиодами этой платы). STL версии задней панели без отверстий для ленточного кабеля DP также можно распечатать для других плат ITX (Rear_Panel_Without_Ribbon_Holes.stl).

Gigabyte GeForce RTX 3070 GAMING OC с водяным блоком графического процессора Bykski и задней панелью (N-GV3070GMOC-X)

Радиатор Phobya Xtreme 200 — 85 мм, версия 2 — полностью медный

Ноктуа NF-A20

Блок питания SFX

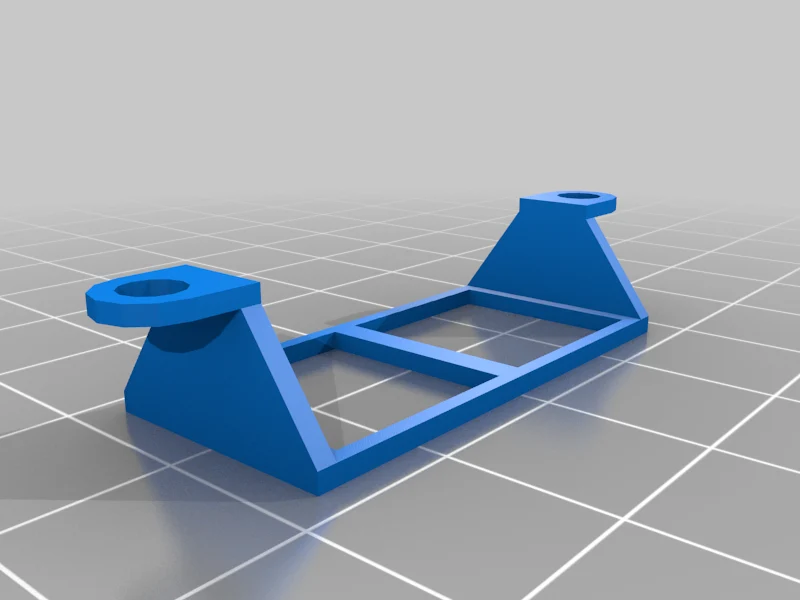

Слот для SD-карты и кронштейн для переднего ввода-вывода были сделаны из куска печатной платы, снятого со старого предварительно собранного Acer. Порты USB 3.0 на передней панели были предназначены для адаптера, который шел в комплекте со старой материнской платой Asrock. Кронштейн потенциометра насоса был изготовлен для ручки управления встроенного резервуара насоса блока ЦП Barrow. По этим причинам вам, вероятно, потребуется создать свою собственную панель ввода-вывода и просто использовать мою в качестве шаблона.

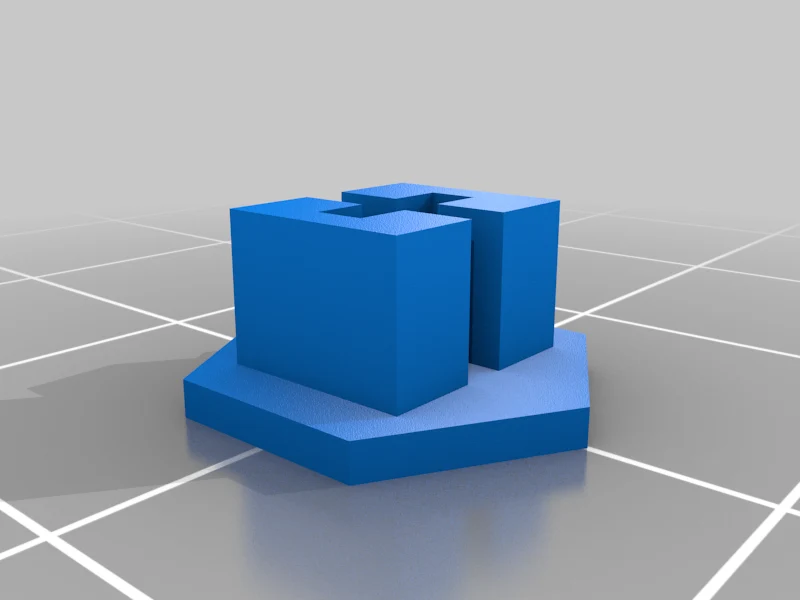

Кнопки питания предназначены для использования с любым стандартным переключателем Cherry MX.

Если у вас есть интерес к разработке деталей, которые бы подходили к другим компонентам или были бы более стандартными в целом, дайте мне знать!

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

20%

Нить: Overture PETG, черная, прозрачная.

Все детали были напечатаны на текстурированной платформе PEI Prusa. Я бы не рекомендовал PLA или любой другой материал с худшими тепловыми свойствами, чем PETG.

Кронштейн переключателя Cherry и кронштейн потенциометра насоса нуждаются в поддержке. Верхняя панель была напечатана с использованием специальных опор, но без них она может печататься нормально (не проверялось).

Все детали панелей были напечатаны с краями, чтобы улучшить сцепление углов.

Верхняя панель предназначена для печати с двумя паузами для вставки двух гаек M3 в каждую паузу. Если требуется подобное чередование, потребуется также 12 замен нитей.

Пост-печать

За исключением верхней панели, в которую во время печати необходимо вставить гайки, все остальные детали, для которых нужны гайки, напечатаны с прорезями, в которые можно вставить гайки M3 после завершения печати.

За некоторыми исключениями, все печатные части соединяются между собой гайками М3 и винтами М3 диаметром 12 мм. Вот ссылки Amazon на то, что я использовал:

Орехи

Винты 12 мм

4 винта, которые соединяют нижнюю панель, вентилятор и радиатор, также имеют размер M3, но их длина должна составлять 40 мм. Я купил свой в хозяйственном магазине, но должно работать что-то вроде этого:

Винты 40 мм

Четыре стойки материнской платы должны иметь длину корпуса 8 мм и длину резьбы не менее 6 мм. Это то, что я использовал:

Противостояние

Для крепления материнской платы к стойкам также потребуются 4 винта M3, если они еще не входят в комплект поставки. Они должны быть достаточно короткими, чтобы поместиться в стойках. Что-то вроде этого:

Винты 4 мм

Все остальные необходимые крепления должны быть включены в комплект поставки вашего ПК. Возможно, вам придется найти замену винтам, входящим в комплект поставки блока питания, если их резьба короче 6 мм.
