Крепление SSUPD Meshroom S V2 5090 Astral/Опорный кроншт...

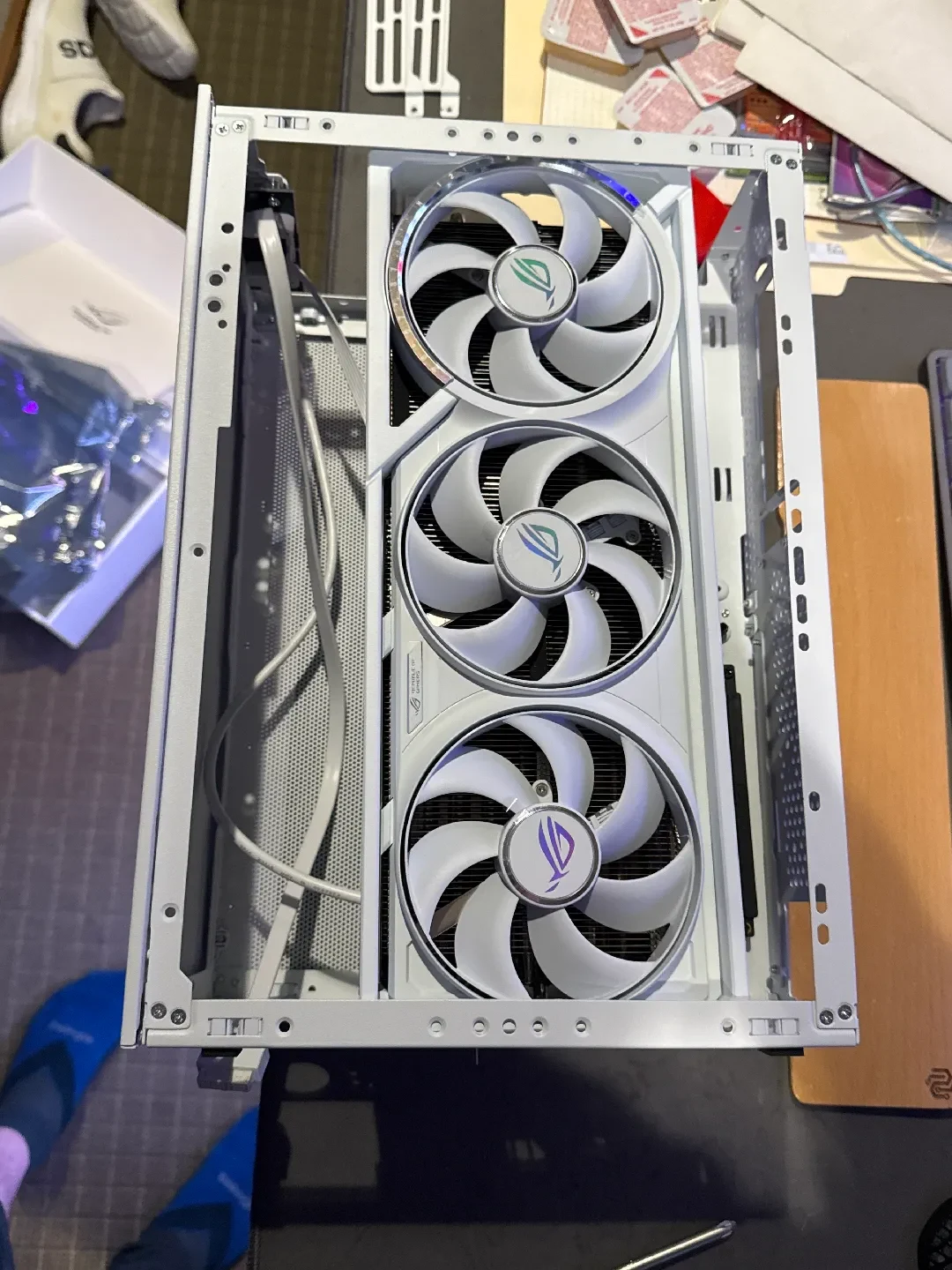

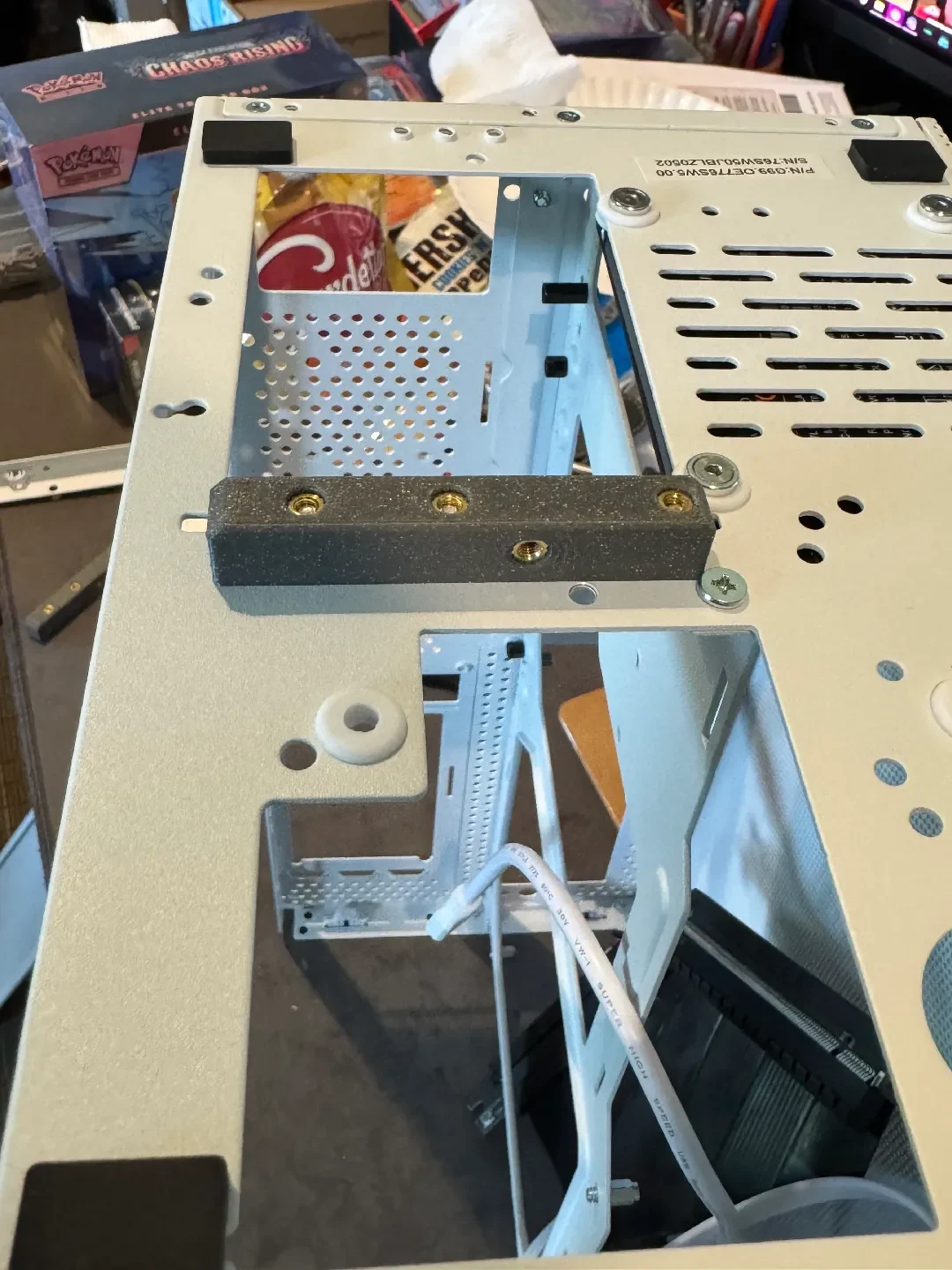

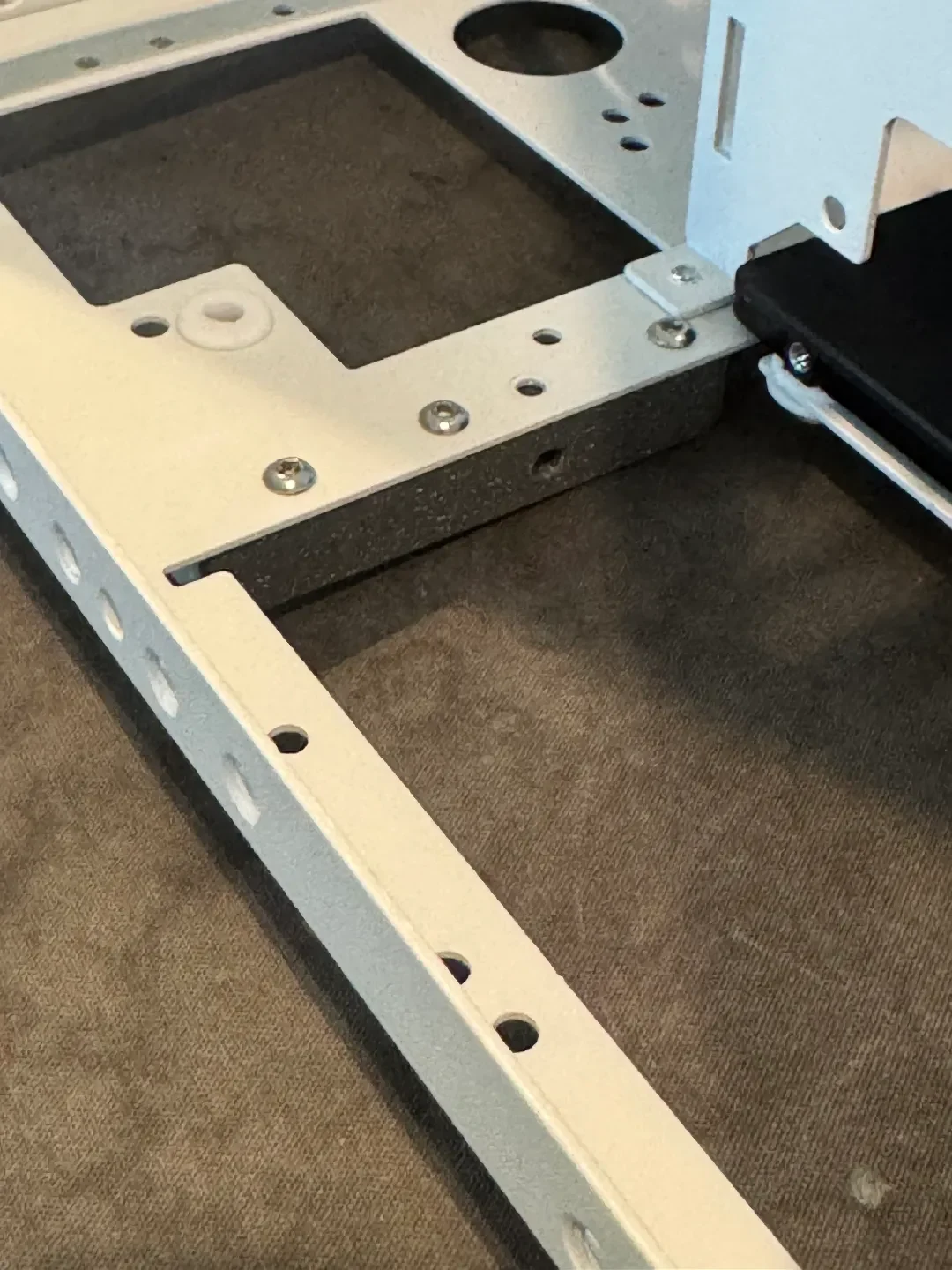

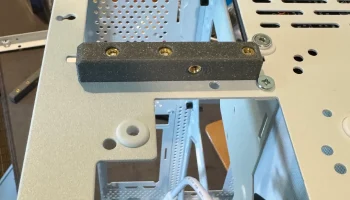

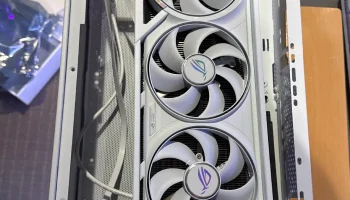

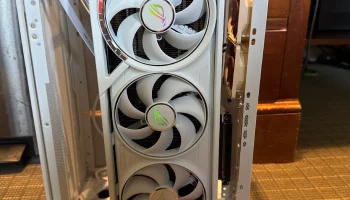

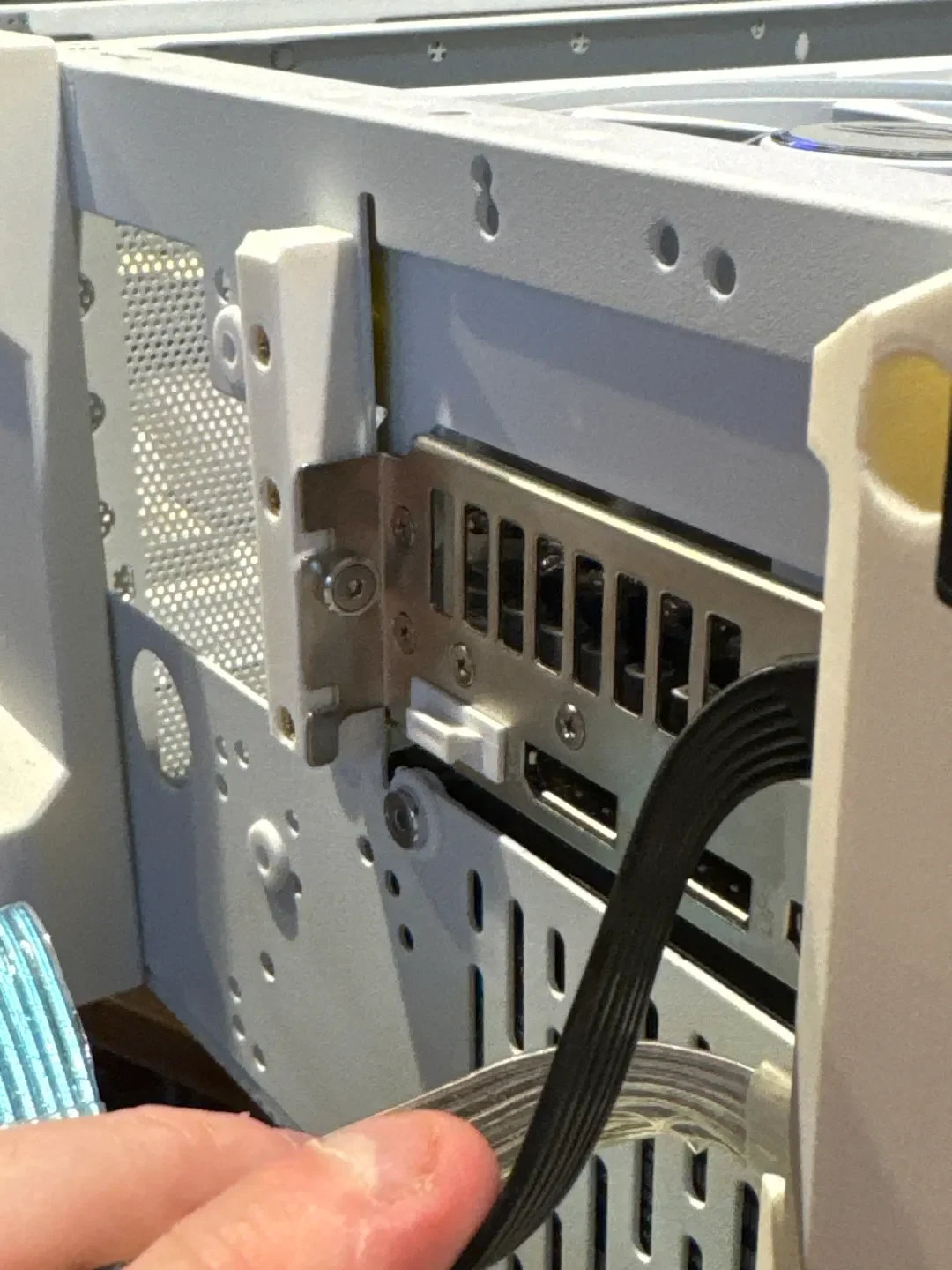

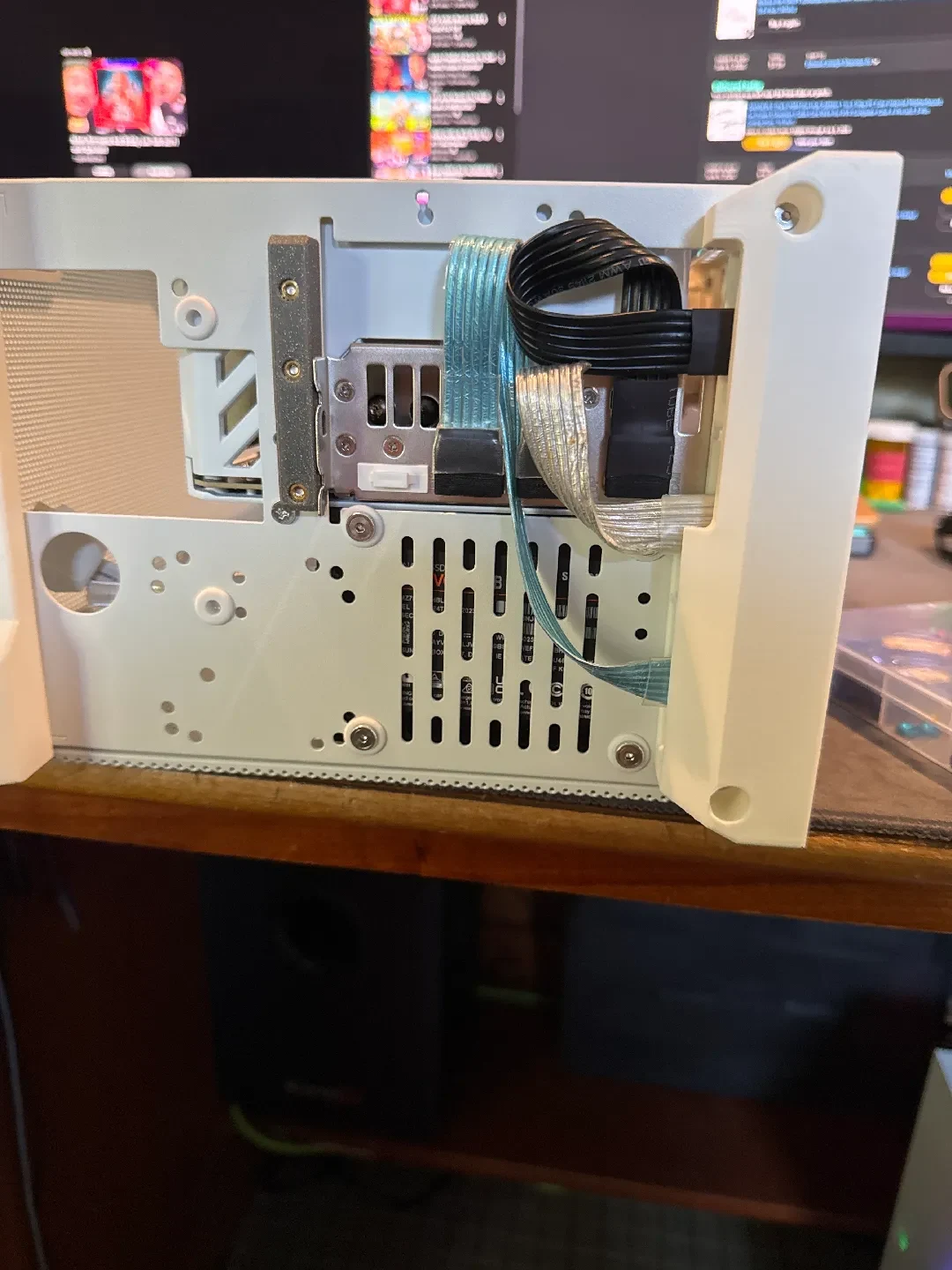

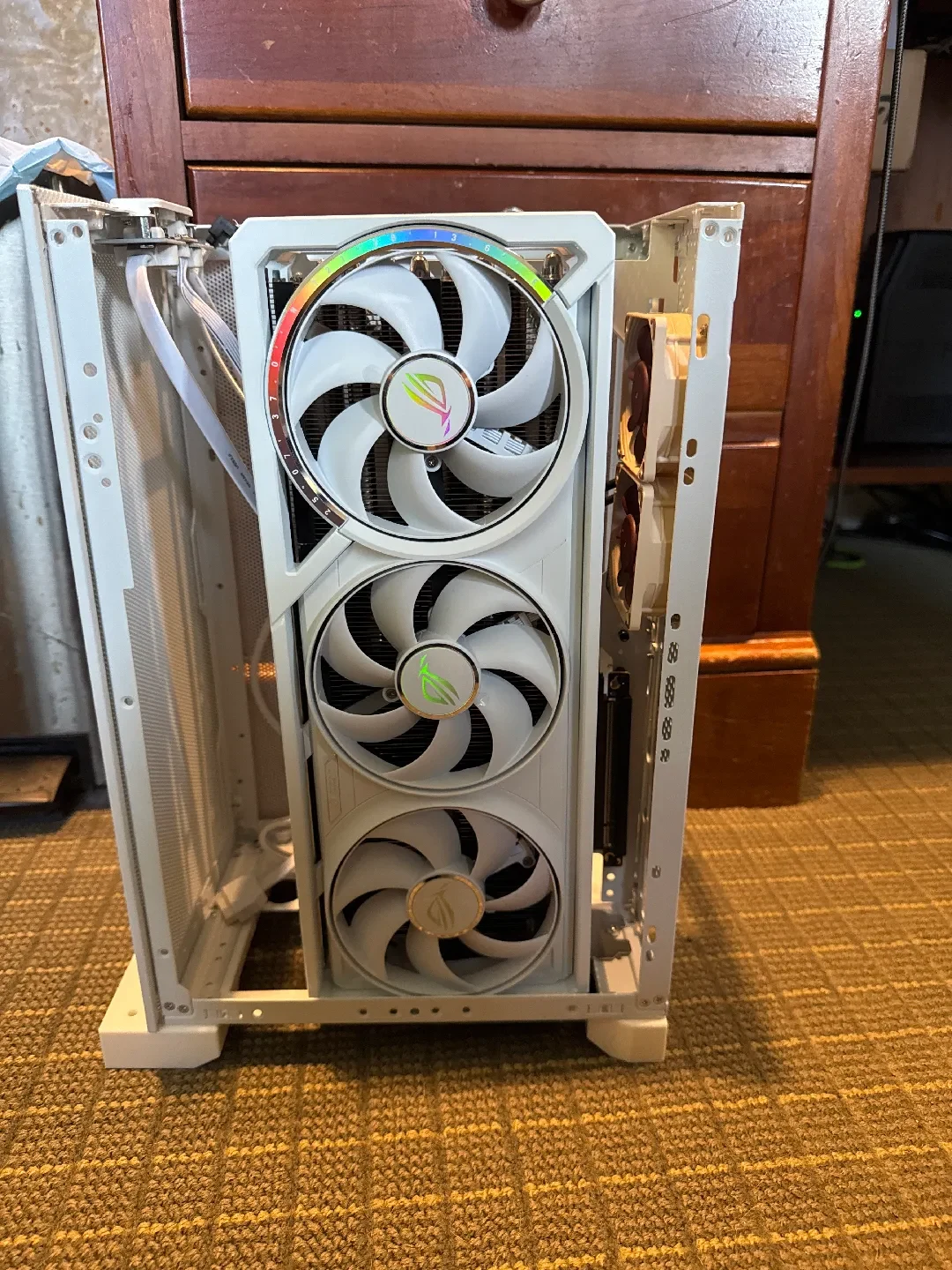

Простое и прочное крепление с использованием существующих отверстий в SSUPD Meshroom S V2 чтобы более надежно удерживать Asus 5090 Astral в чехле. Расширитель PCIE монтируется, но с использованием нижних точек крепления, с стойками высотой 10 мм и под небольшим углом из-за того, что кронштейн ввода-вывода кар��ы мешает отверстию в нижней части корпуса, но именно здесь и пригодится это крепление. Чтобы закрепить кронштейн ввода-вывода, проходящий через нижнюю часть корпуса.

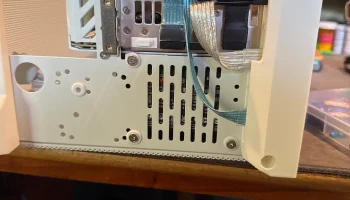

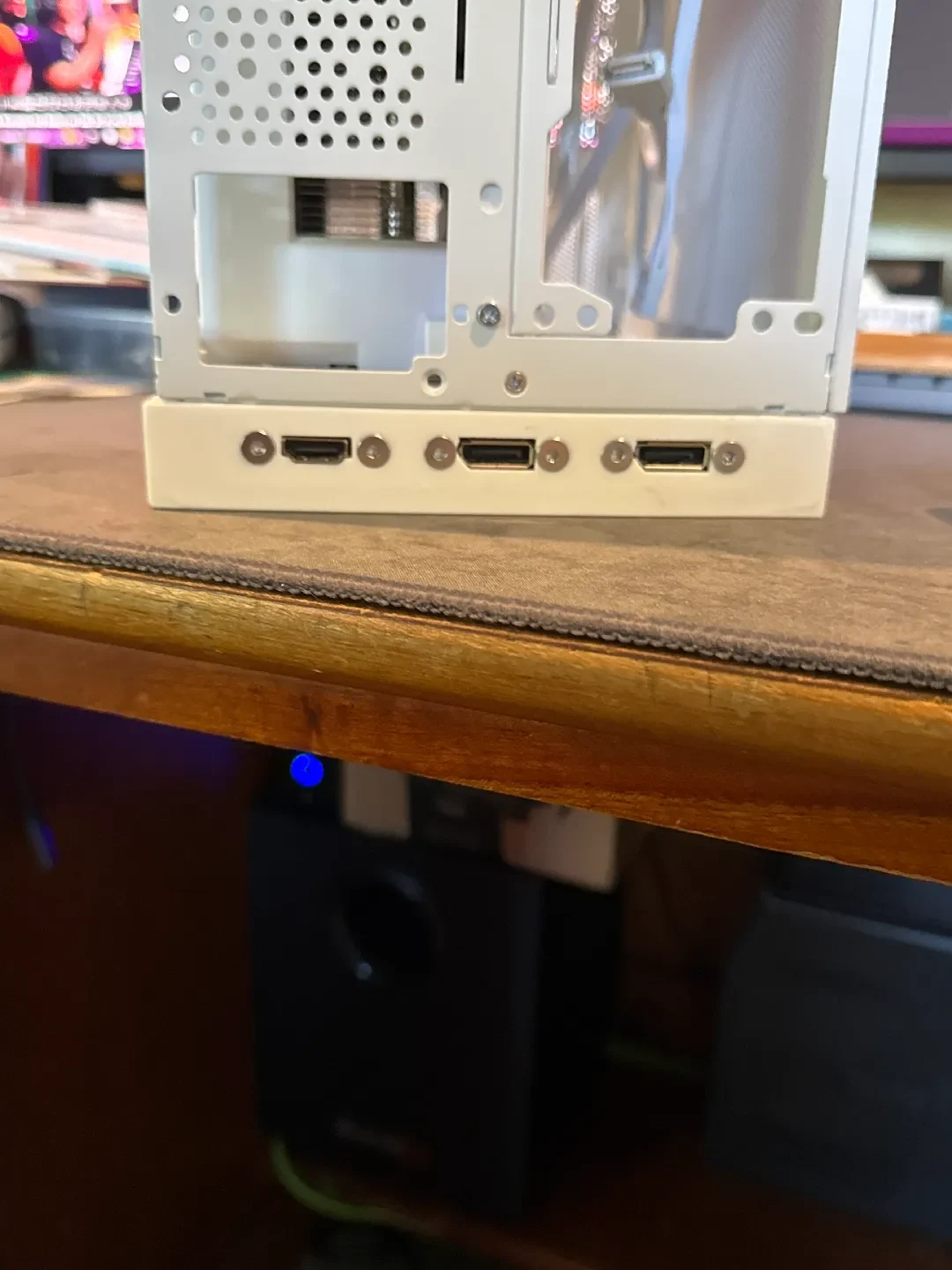

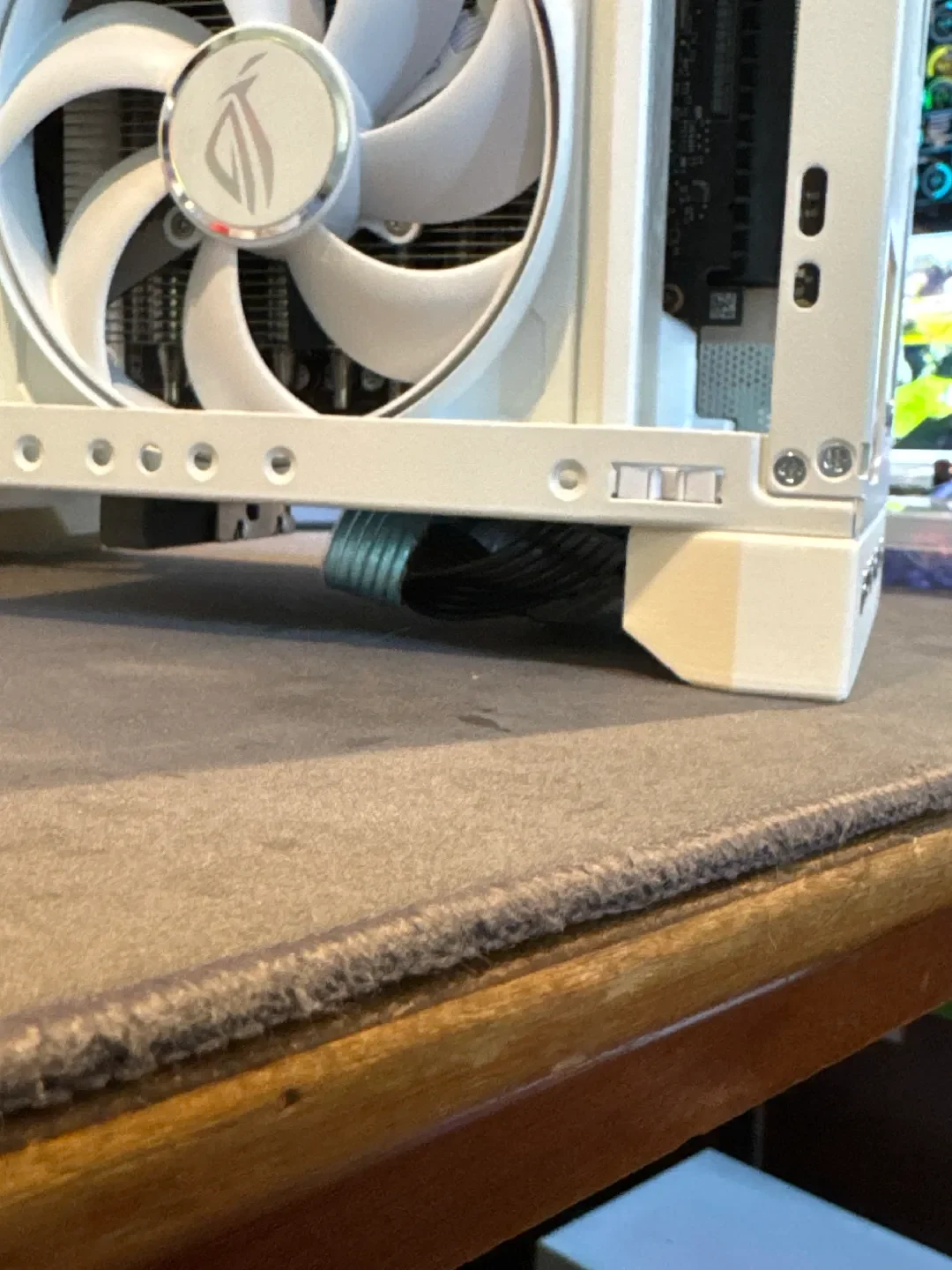

Поскольку кронштейн ввода-вывода и любые подключаемые кабели торчат из нижней части корпуса, в этом репозитории я также спроектировал ножки для подъема корпуса, а также выдвинул (2) порта DP и (1) порт HDMI на заднюю часть корпуса.

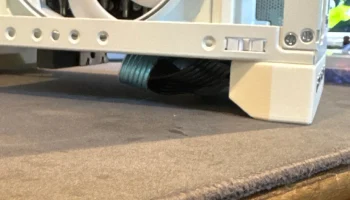

Существует две версии передней ножки: одна для обычного футляра, а другая для случая, если вы будете использовать передний удлинитель футляра от SSUPD. Ножка на основе удлинителя имеет два отверстия в передней части ножки, цель которых — просверлить (2) отверстия диаметром 3 мм в удлинителе и использовать (2) винта M3x14-16 со стопорными гайками M3, чтобы еще больше закрепить все на месте.
Я предоставил файлы STL и STEP на случай, если кто-то захочет внести какие-либо изменения в свою сборку.
Благодарю вас за интерес к моей модели. Если вы сделаете ремикс, пожалуйста, укажите его соответствующим образом. Спасибо!
