Корпус mATX
Я спроектировал его и запускал его в качестве сервера в течение года.
Печатайте на свой страх и риск, места для различных графических процессоров не так много. Он был напечатан из PLA, но я не рекомендую его для мощных компонентов. Я настоятельно рекомендую вам повозиться с CAD и предварительно протестировать установку. Есть существенный недостаток крепления БП, очень сложно установить БП и нет корпусного вентилятора. В моем приложении это было просто не нужно и ПЛА не деформировался, но у вас пробег может отличаться.
Распечатайте 4 основные части в ориентации, показанной ниже. Это гарантирует, что любой перекос гентри будет выровнен на всех деталях и обеспечит их соответствие друг другу. Он доступен в виде файла 3mf со всеми установленными свойствами заполнения.
В деле используются:
Стальные штифты 3x30 мм.
Тепловые вставки M3 в стиле voron
Механические винты M3 (пожалуйста, рассчитывайте из CAD)
Уплотнительное кольцо 27/33 мм

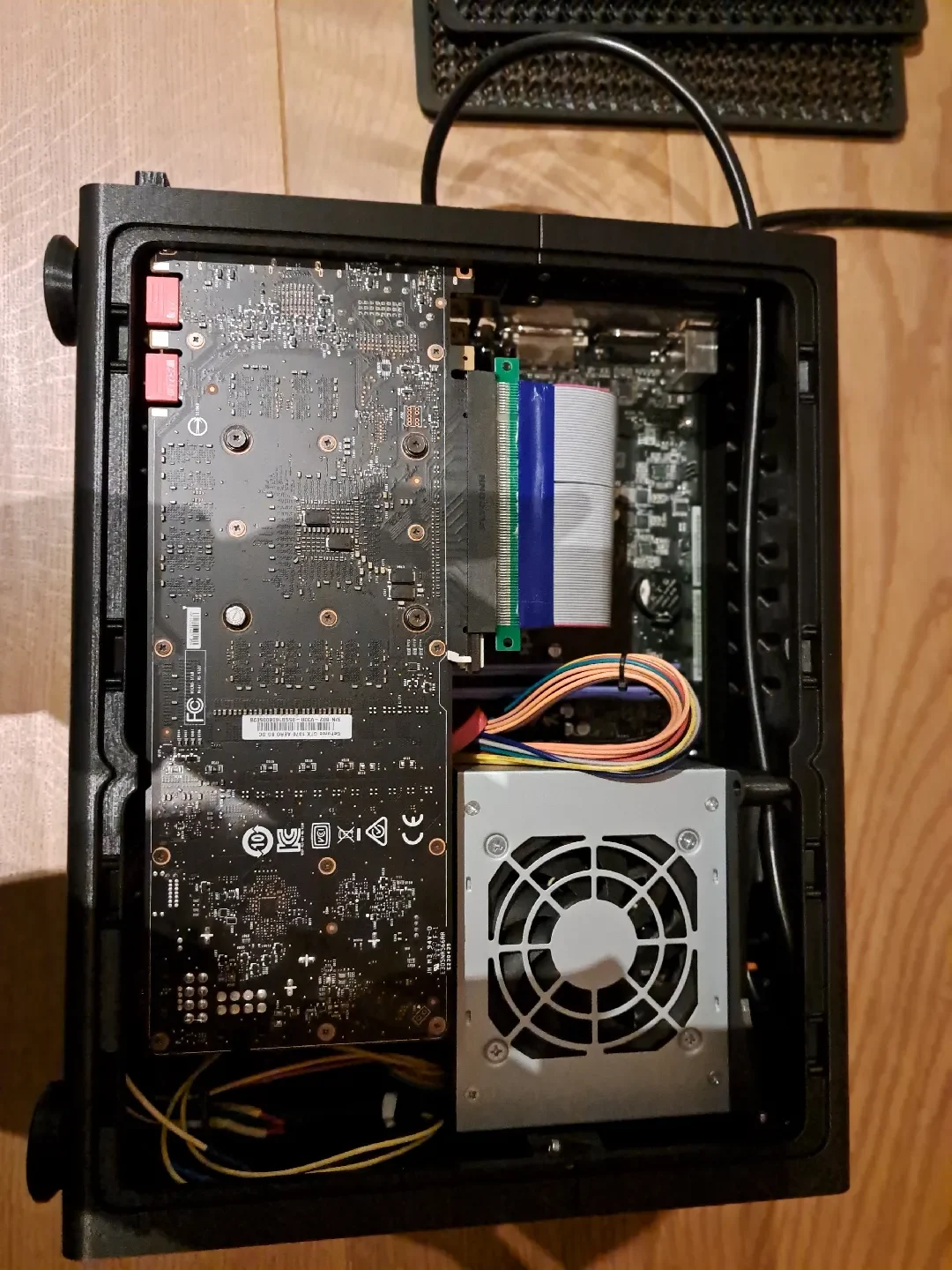

Совместим с
Блок питания SFX
некоторые материнские платы mATX (внимание, моя короче)
GTX1070 в стиле воздуходувки
В процессе проектирования меня вдохновляли существующие конструкции корпусов ПК, особенно наклонные вентиляционные отверстия и защелки на боковых панелях. Однако здесь они реализованы независимо и уникально. Внутренняя компоновка корпуса в первую очередь разработана с учетом моего оборудования и вариантов использования, а также с учетом другой эстетики. Я следовал спецификациям ATX настолько точно, насколько мог найти исходные размеры для него.
